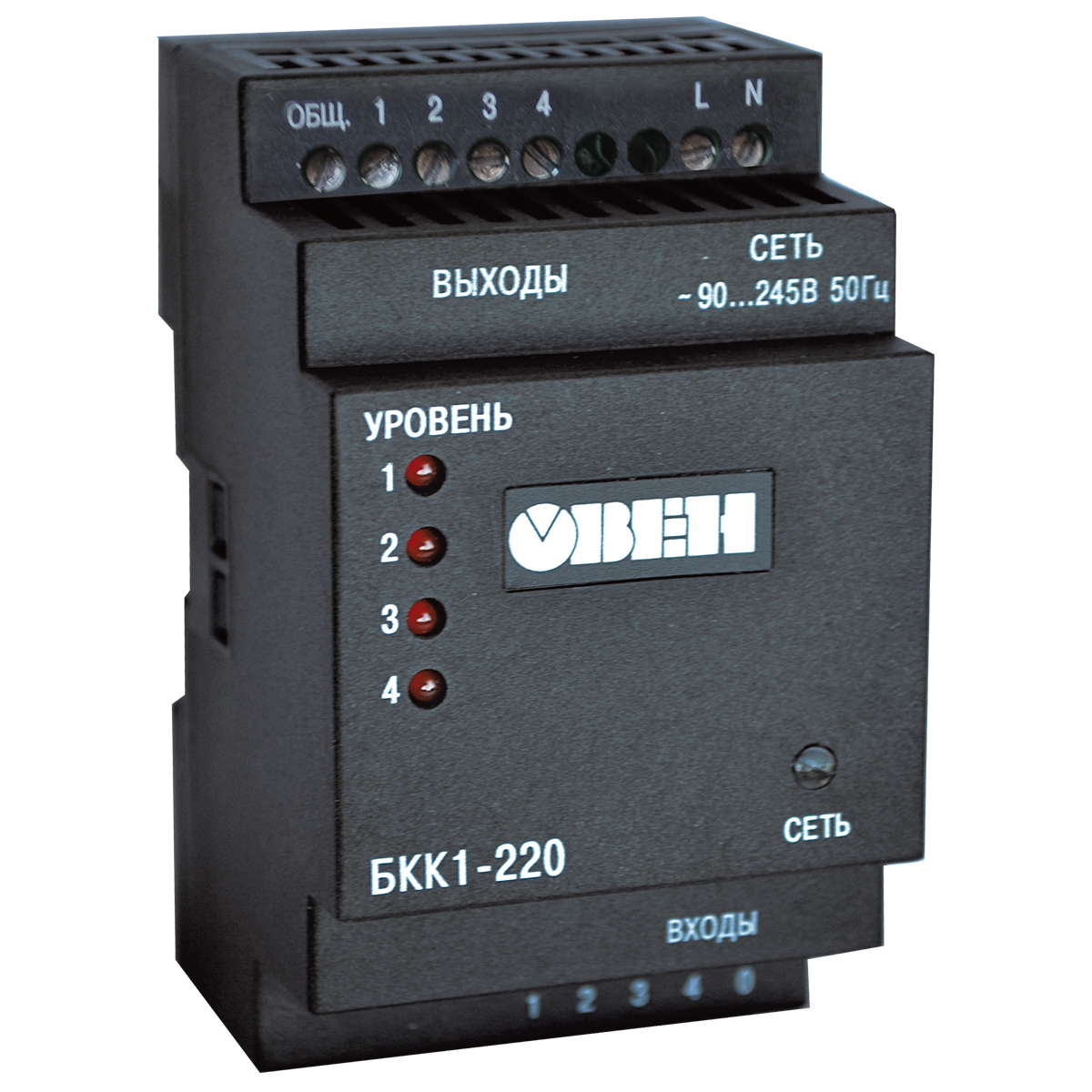

БКК1 сигнализатор уровня жидкости 4-канальный


Производитель: Овен
Цена
ОписаниеТехнические характеристикиФункциональная схема прибораДокументация

Назначение

Новый прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Функциональные возможности

  • Четыре независимых канала контроля уровня жидкости в резервуаре
  • Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
  • Исполнение на din-рейку (размещение внутри щита)
  • Два варианта питания =24 В или ~220 В
  • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
  • Простая настройка без демонтажа прибора
Характеристика БКК1-24 БКК1-220
Напряжение питания прибора 14...36 В пост. тока
(номинальное 24 В)
90...264 В 47...63 Гц
(номинальное 220 В)
Потребляемая мощность не более 1 ВА не более 2 ВА
Количество каналов контроля уровня 4
Напряжение питания датчиков уровня не более 10 в перем.тока 1.5...2.5 Гц
Тип дискретного выхода 4 транзисторных
двунаправленных ключа
4 э/м реле, нормально
разомкнутый контакт
Допустимая нагрузка выхода 50 мА пост. тока 36 В 2 А перем.тока 240 В
Тип корпуса на DIN-рейку 35 мм ДЗ
Габаритные размеры корпуса 54х95х57 мм
Степень защиты корпуса IP20
Температура окружающего воздуха -25...+70 оС -10...+50 оС
Относительность влажность воздуха
(при 25 оС и ниже без конденсации влаги)
не более 80 %
Атмосферное давление 84...106.7 кПа

bkk1 fs

Кондуметрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

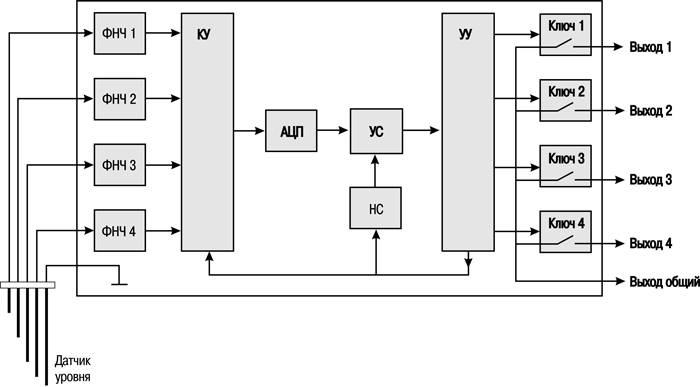

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

  • БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
  • БКК1-220 – четырьмя э/м реле.

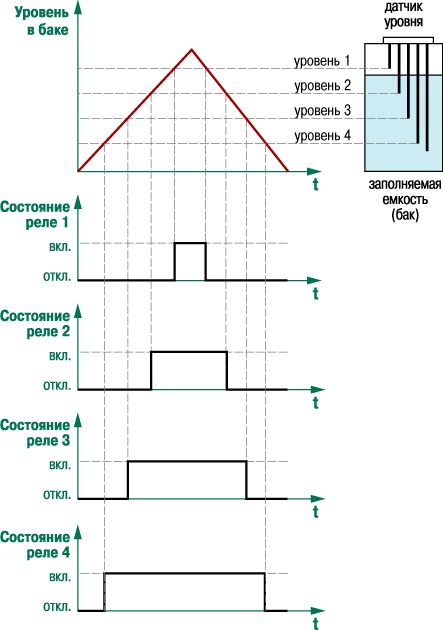

Пример временной диаграммы работы выходного ключа (реле)

bkk1 fs1

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние "включено").

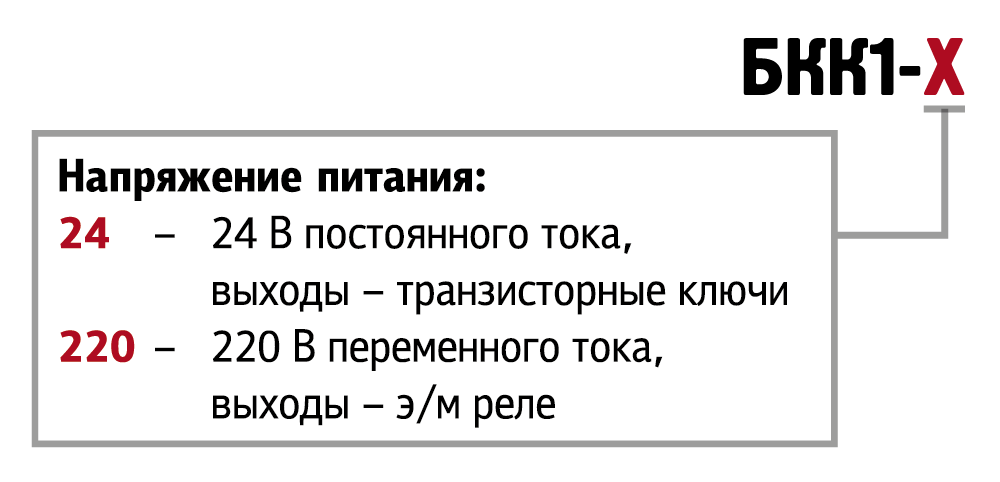

Модификации

bkk1 x

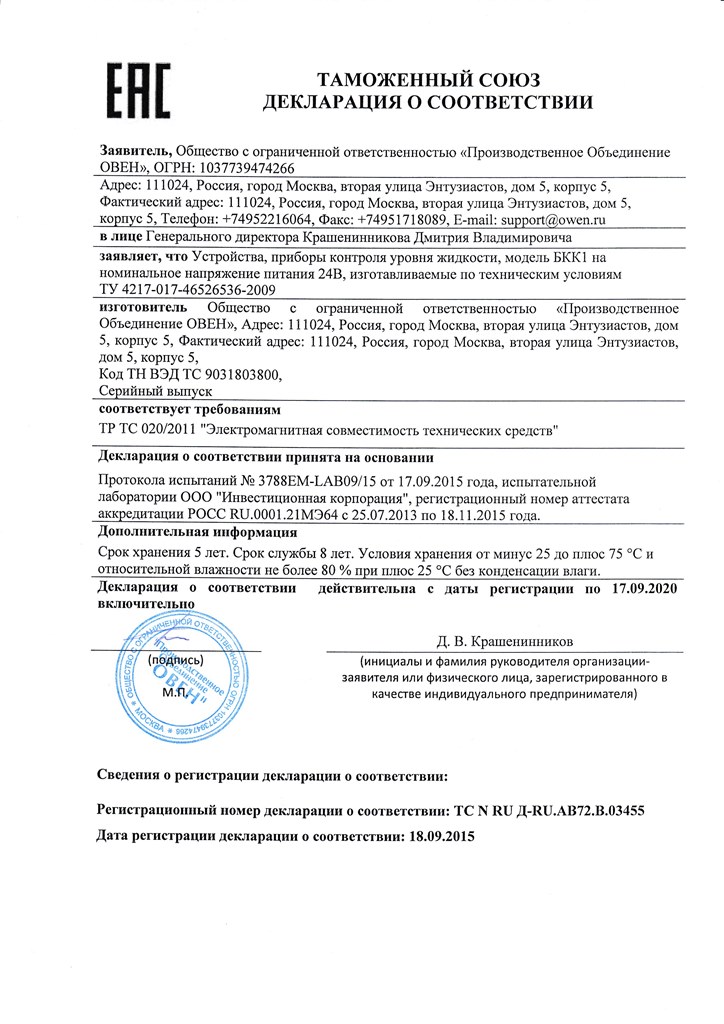

Декларация о соответствии на ББК1 24 В

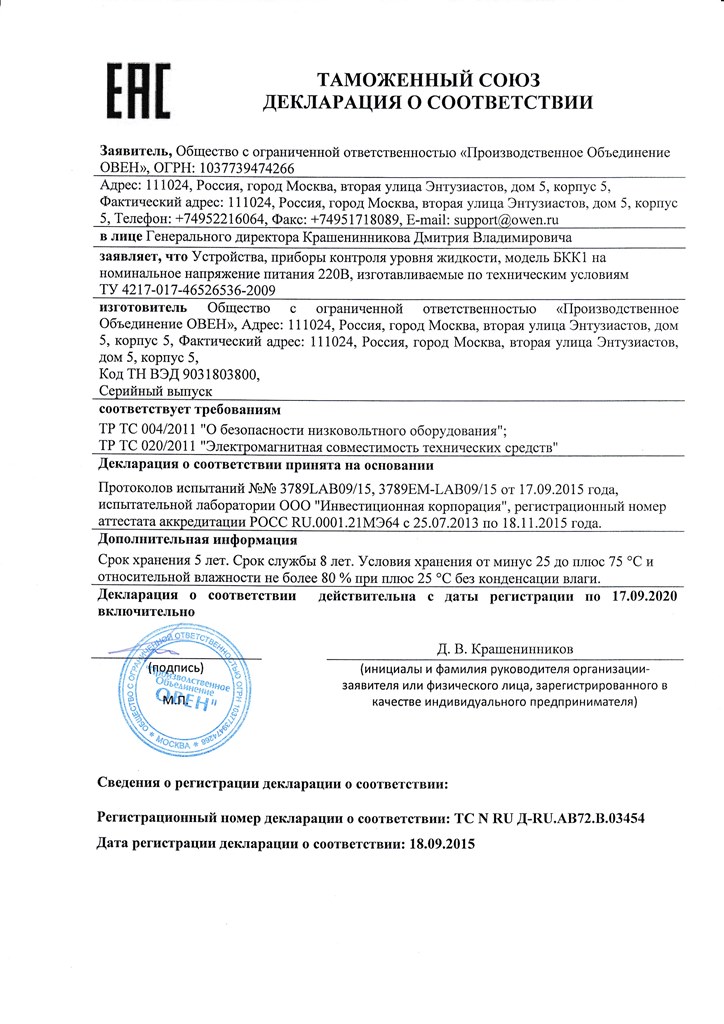

Декларация о соответствии на БКК1 220 В

Руководство по эксплуатации БКК1
