Одноэлектродные кондуктометрические датчики уровня ОВЕН ДС


Производитель: Овен
Цена
ОписаниеТехнические характеристикиОбозначение при заказе

Назначение

Датчики уровня кондуктометрического типа предназначены для измерения и сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

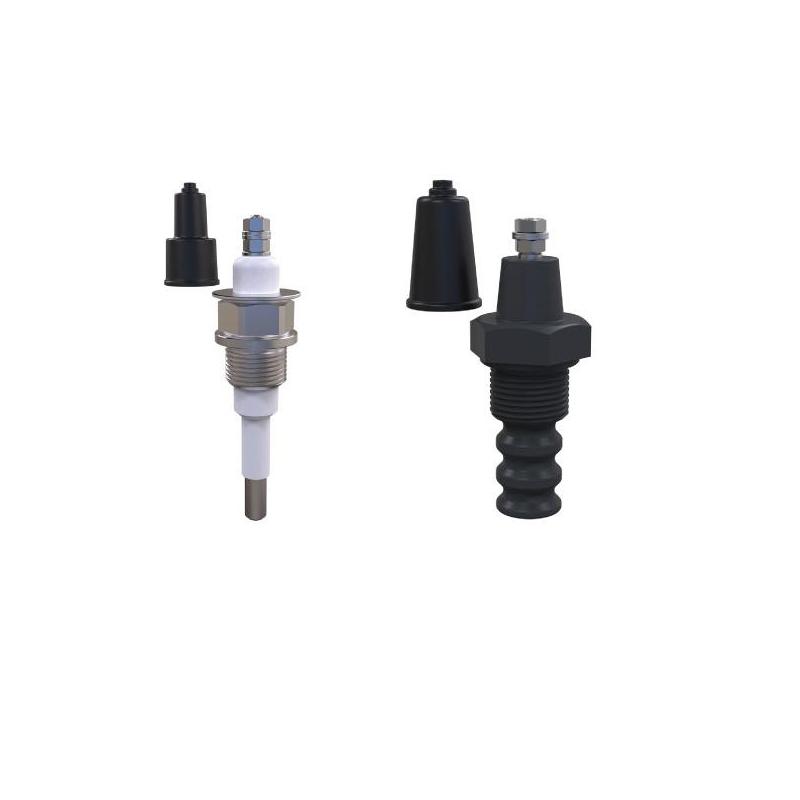

Модификации одноэлектродных датчиков уровня

Одноэлектродные кондуктометрические датчики уровня выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для эксплуатации в насыщенном паре.

Модификации и основные параметры одноэлектродных датчиков

Модификация ДС.ПВТ ДС.2 ДС.П
Рабочее давление 2.5 МПа 0.25 МПа 0.1 МПа
Рабочая температура 240 оС 100 оС

Стержни (электроды) для одноэлектродных датчиков уровня

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

cterzhen dlya caita

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

cterzhen c adapterom dlya caita



Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

konduktometricheckie ric3 konduktometricheckie ric2 konduktometricheckie gor montazh
Принцип действия Пример примерения (металлический резервуар)
рвертикальный монтаж
Пример применения (металлический резервуар)
горизонтальный монтаж

Тип датчиков и
модификация
Одноэлектронные датчики Стержни (электроды)
ДС.ПВТ ДС.2 ДС.П Стержень Стержень 1.95 с адептером

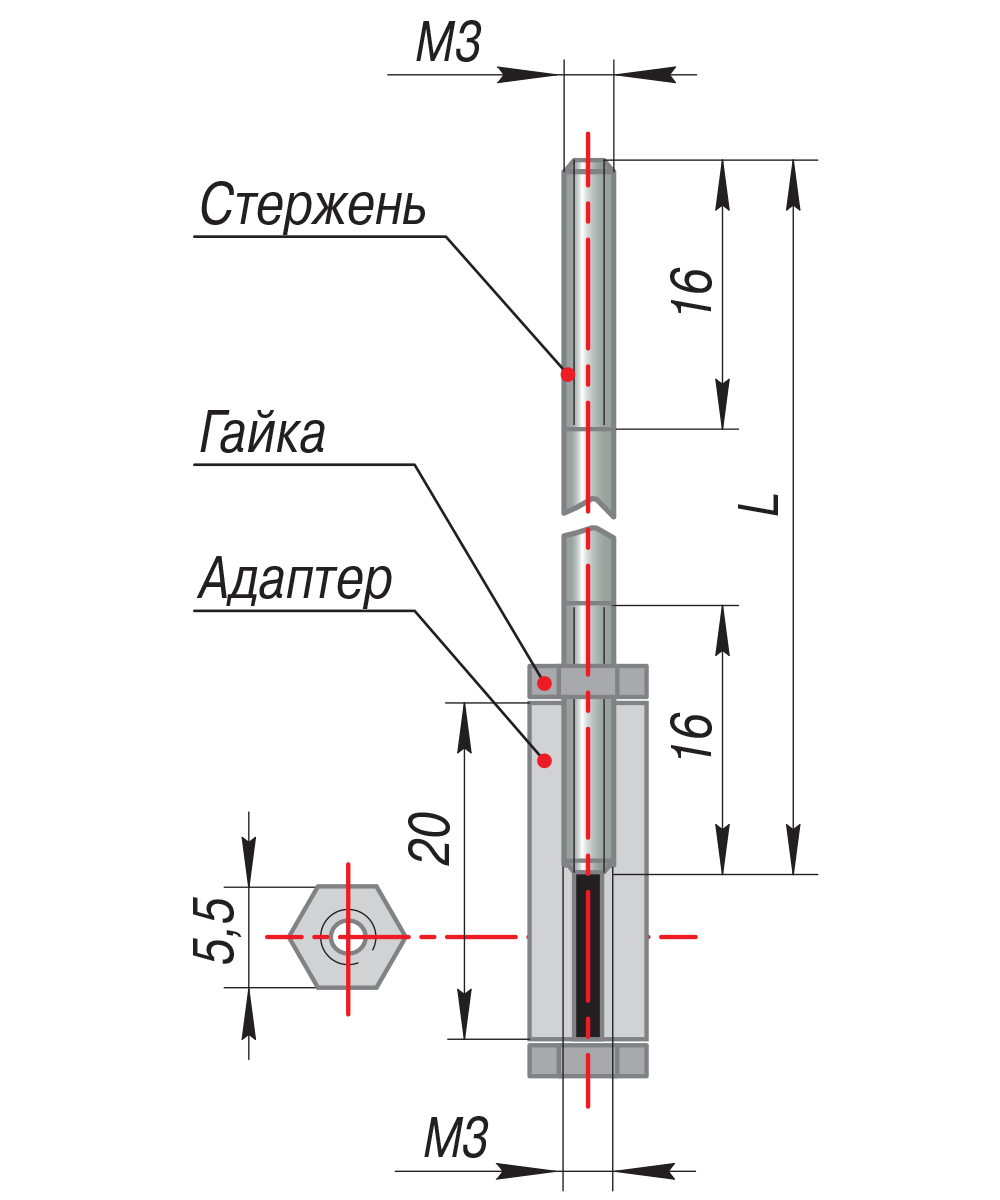

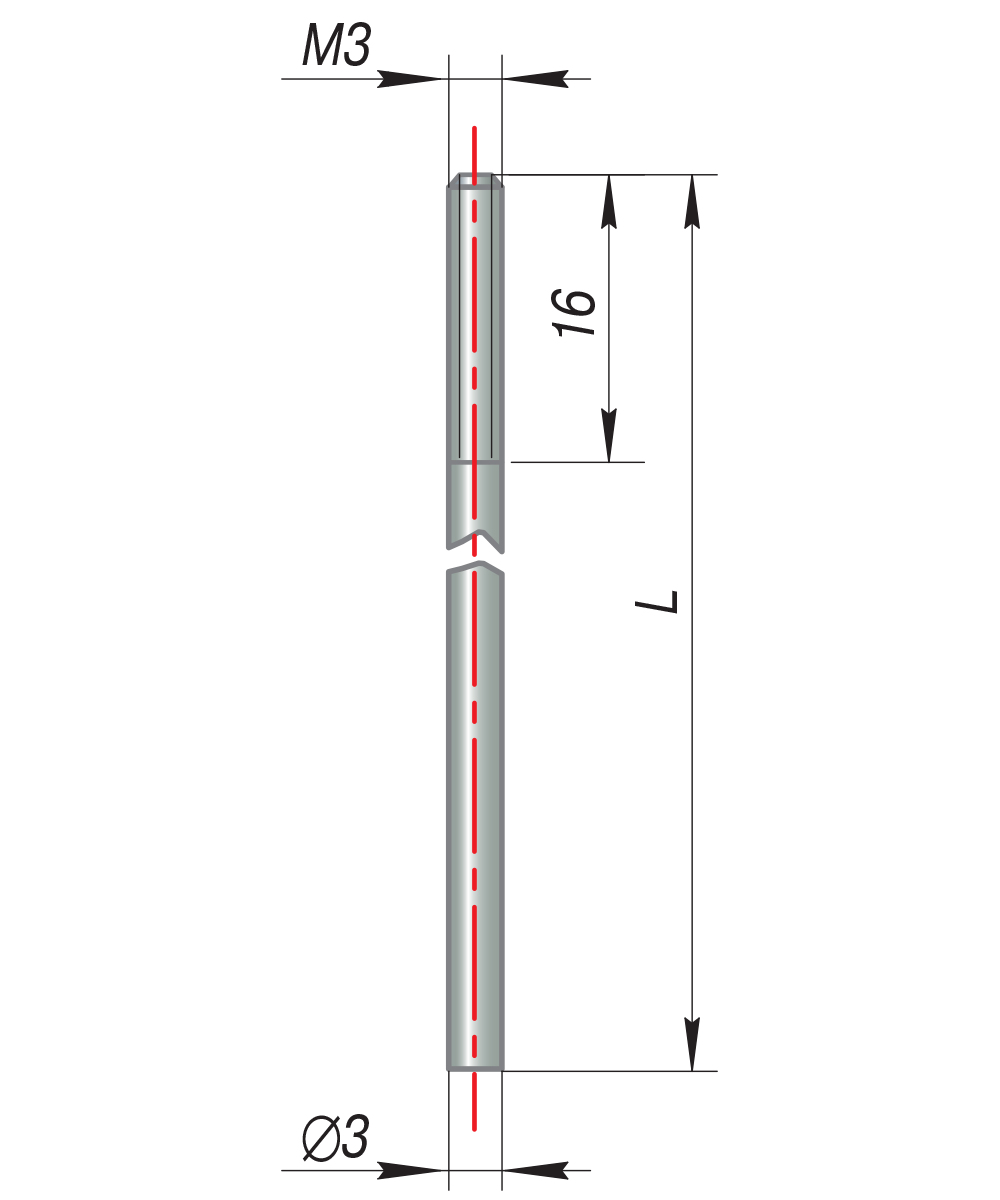

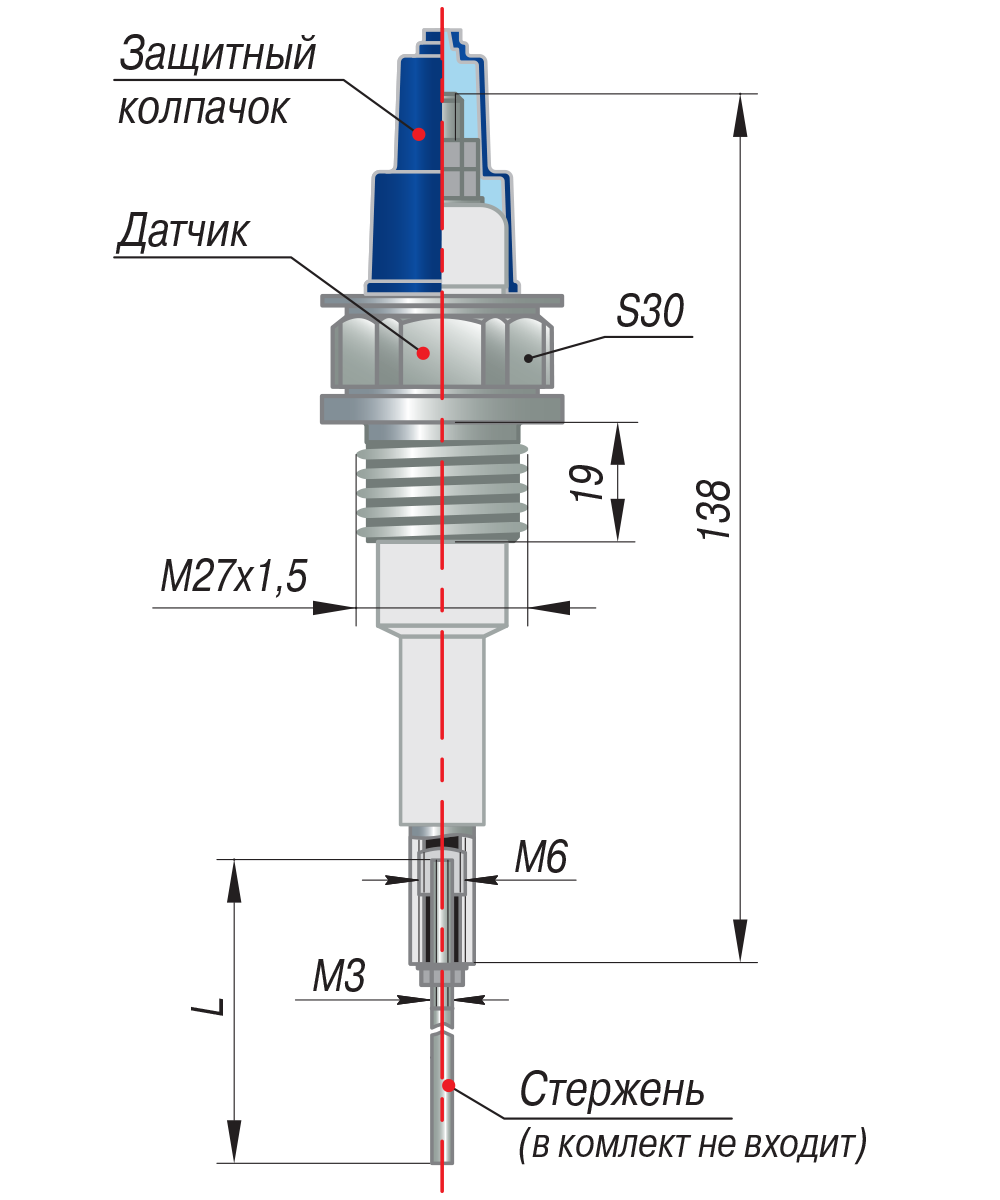

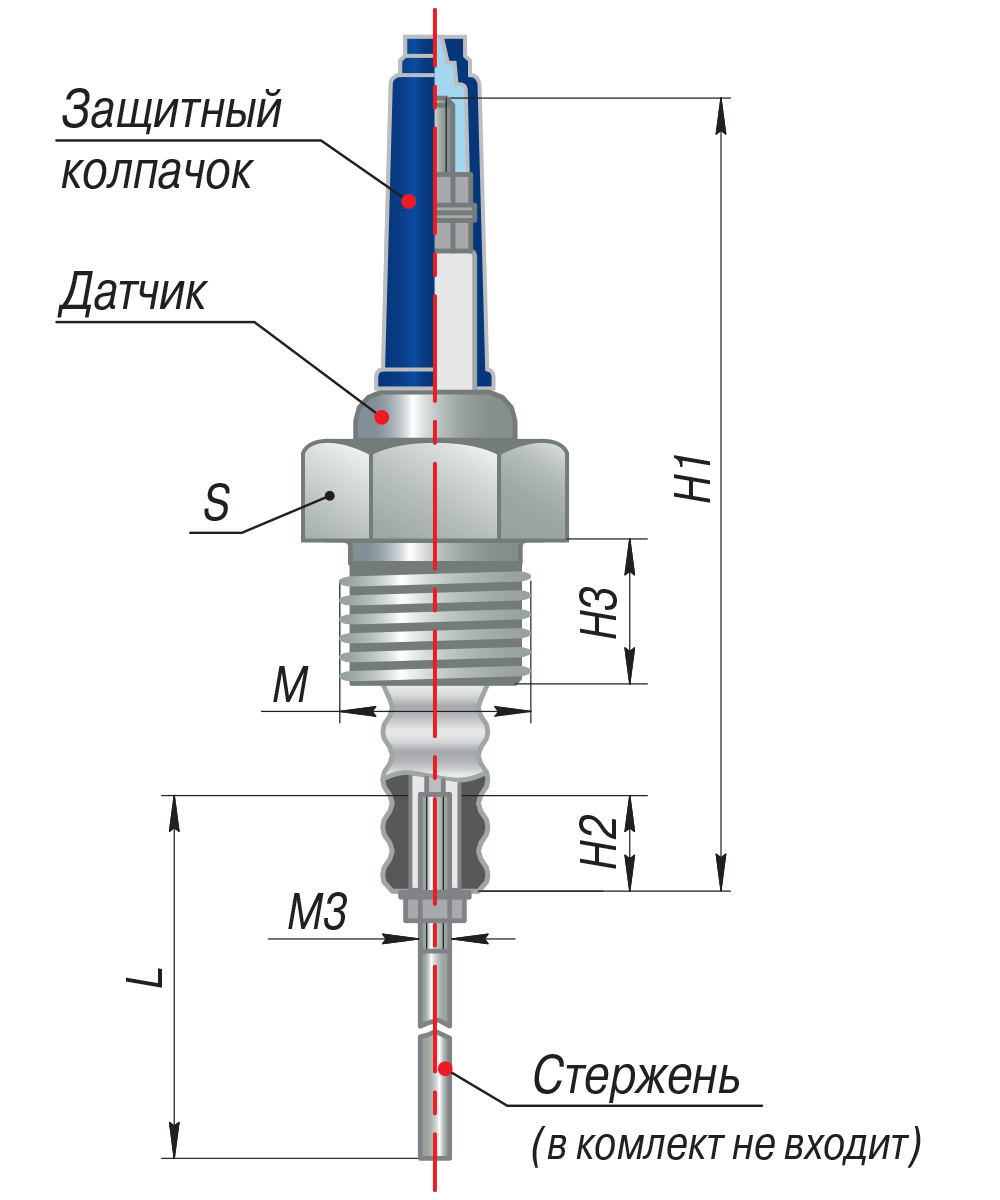

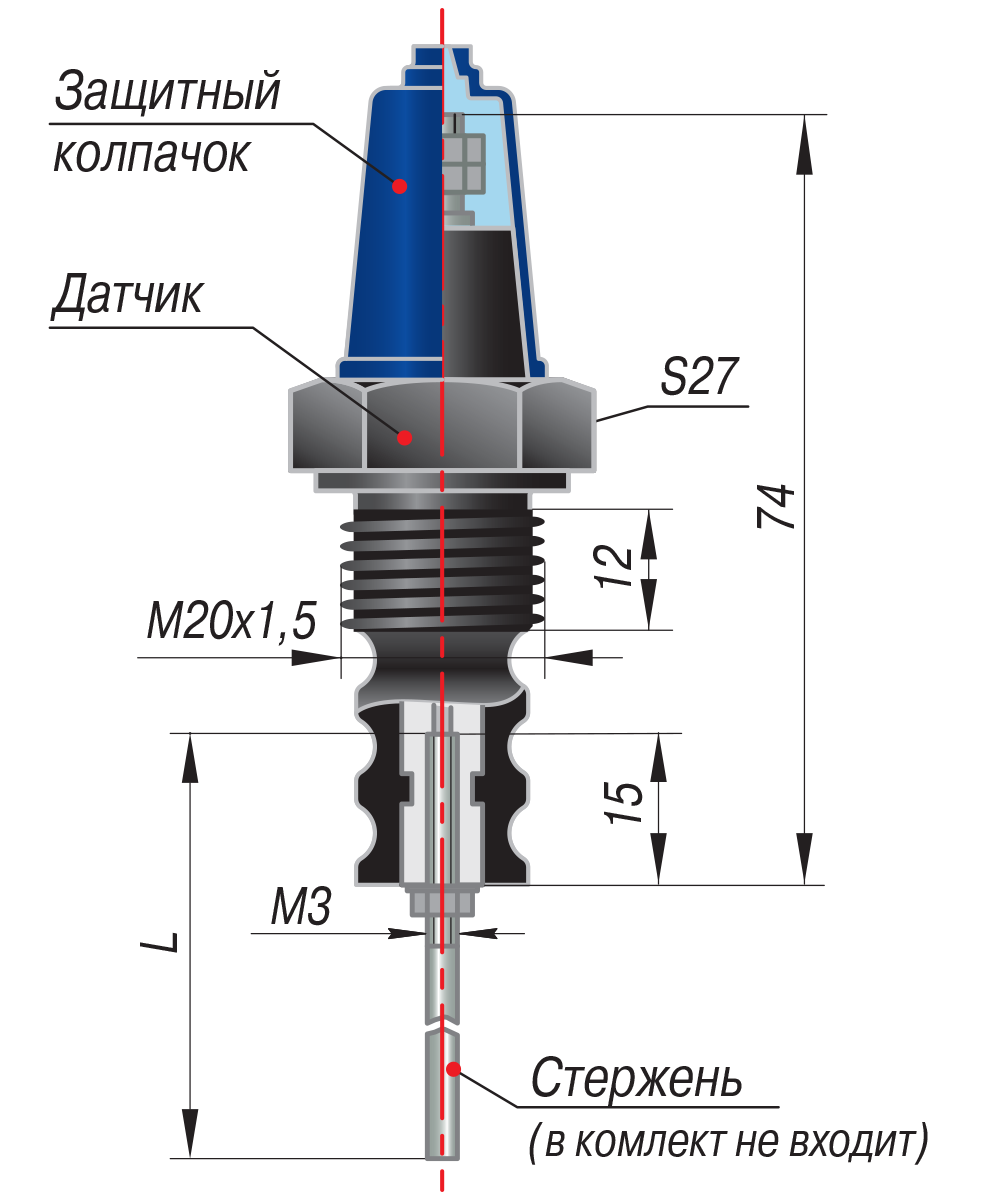

Габаритный чертеж datchiki urovnia ds pvt m20 datchiki urovnia ds2 datchiki urovnia ds p datchiki urovnia sterjen datchiki urovnia sterjen ad
Длина стержней, L*   0.5; 1; 1.95; 2.5;
3; 3.5; 4 м
1.95 м
Присоединительные
размеры
hbc1 М27х1.5 мм
S30
M20х1.5 мм
S27
М3х0.5 мм
Материал Материал изолятора -
полифениленсульфид
Материал
изолятора -
фторопласт
Материал
изолятора -
пластмасса
Материал стержня - сталь нержавеющая
12Х18Н10Т
Давление
измеряемой
среды, не более
2.5 МПа 0.25 МПа 0.1 МПа -
Максимальная
рабочая
температура
240 оС 100 оС -
Конструктивные
преимущества
Особенности конструкции препятствуют
скапливанию жидкости на датчике,
предотвращая его ложное срабатывание
- Возможность укорачивать или наращивать
длину поставляемых электродов до требуемой -
в зависимости от условий применения

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

При заказе одноэлектродного датчика отдельно заказывается сам датчик и стержень к нему.

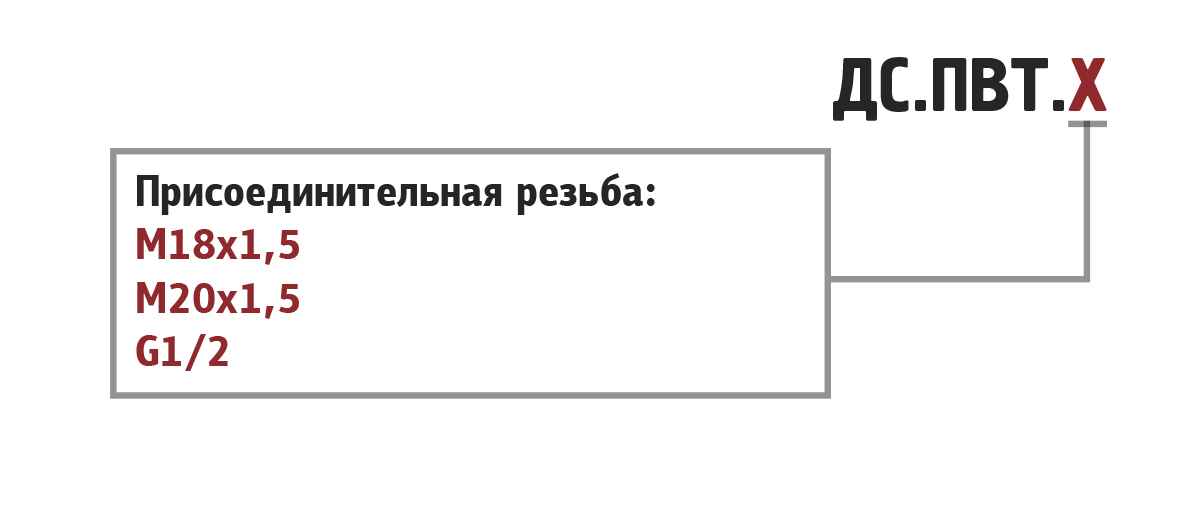

Обозначение при заказе ДС.ПВТ

dc.pvt.x

Обозначение при заказе стержня

cterzhen x
