Многоэлектродные кондуктометрические датчики уровня ОВЕН ДС и ОВЕН ДУ

Array
Производитель: Овен



ОписаниеТехнические характеристикиОбозначение при заказе

Назначение

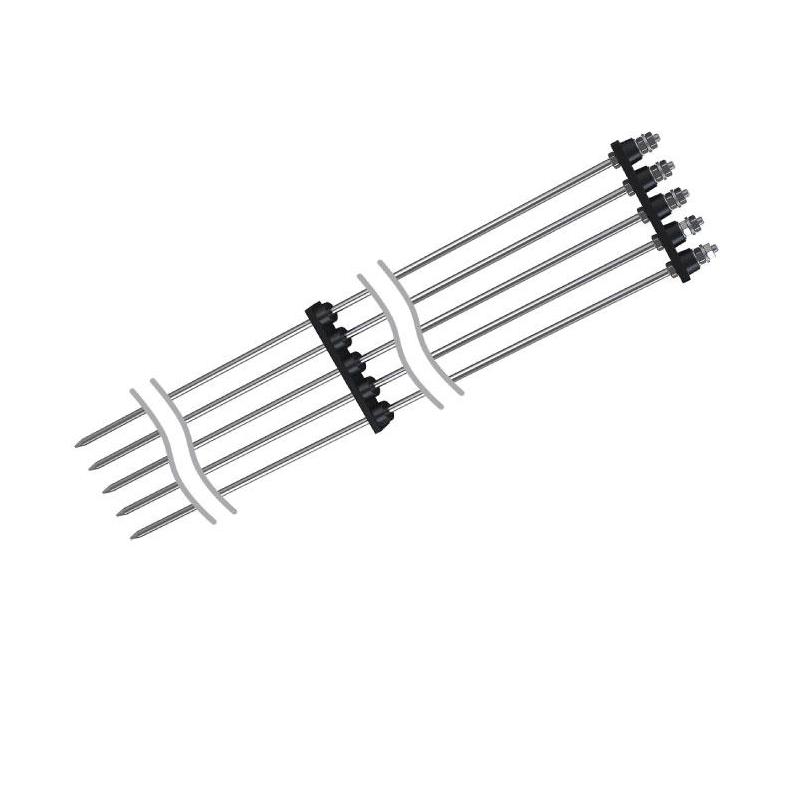

Многоэлектродные датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Выпускаются 3-, 4-, 5-электродные датчики уровня длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.

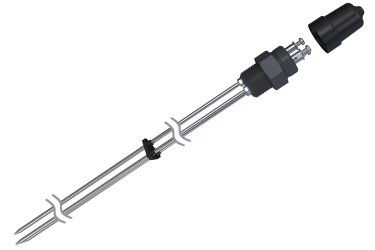

Трехэлектродный датчик ДС.П.3 предназначен для сигнализации уровня жидкости в резервуарах открытого и закрытого типа.
Для кондуктометрического датчика ДС.П.3 производятся стержни (электроды) различной длины. Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м, которые не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резь­бой с двух сторон, адаптер, две гайки.

Материал электродов датчиков – сталь нерж. 12Х18Н10Т.

Модификации и основные параметры многоэлектродных датчиков уровня

Модификация ДС.П.3 ДУ.3 ДУ.4 ДУ.5
Рабочее давление 2 МПа -
Рабочая температура 70 оС 85 оС
Назначение Общепромышленные датчики Для открытых резервуаров


Конструкция. Принцип работы. Применение

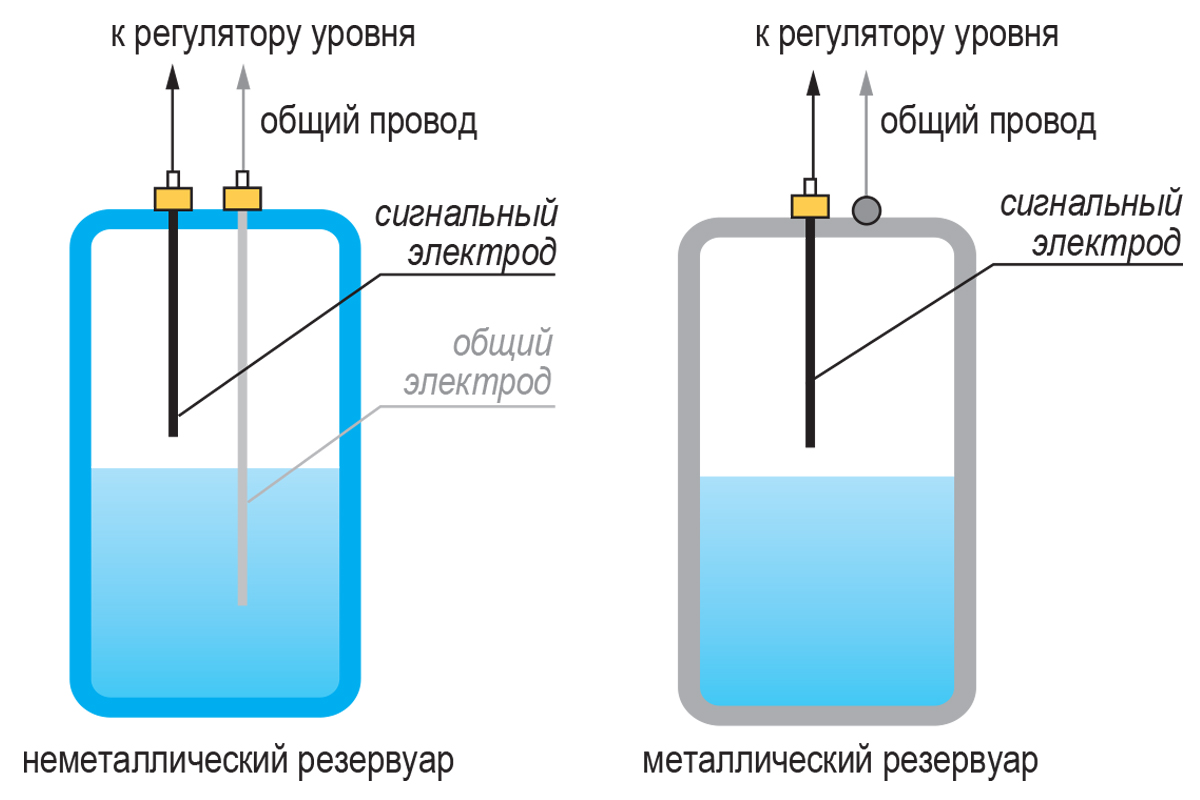

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.

В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

konduktometricheckie ric3 konduktometricheckie ric1

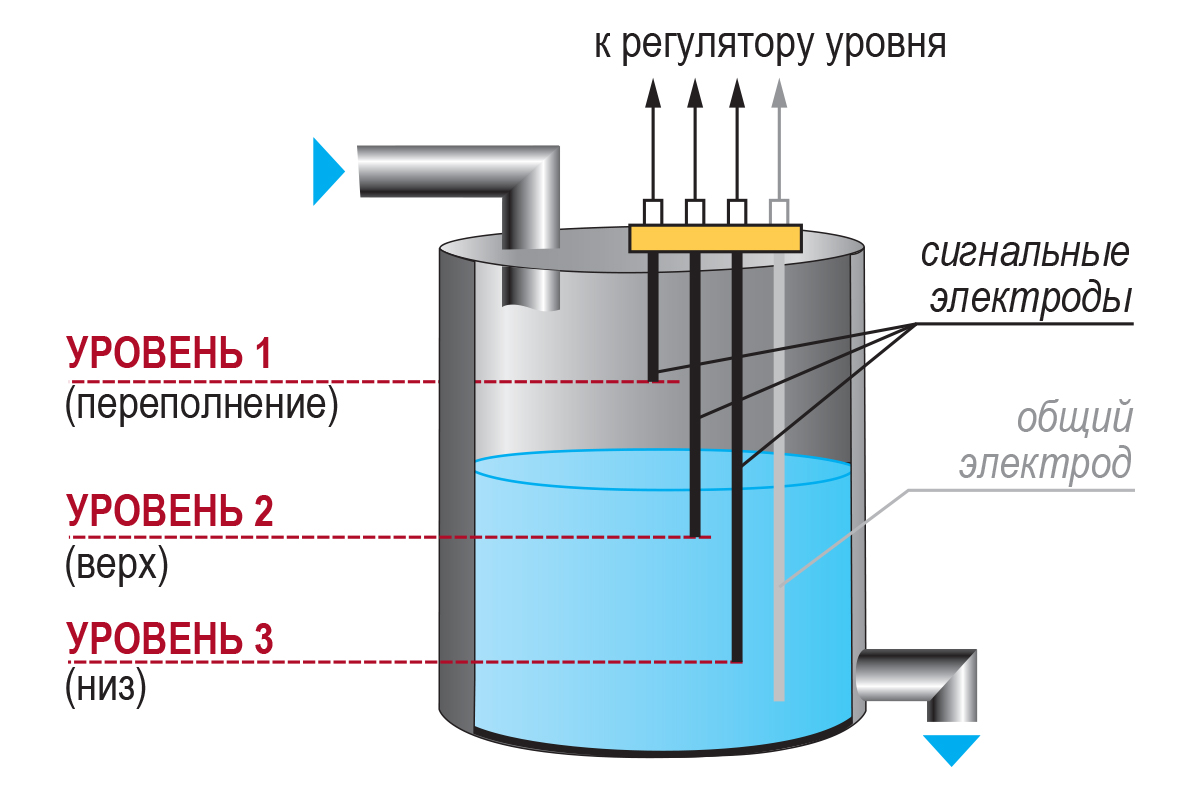

Принцип действия Пример применения (неметаллический резервуар)
Тип датчиков
и модификация
Многоэлектродные датчики

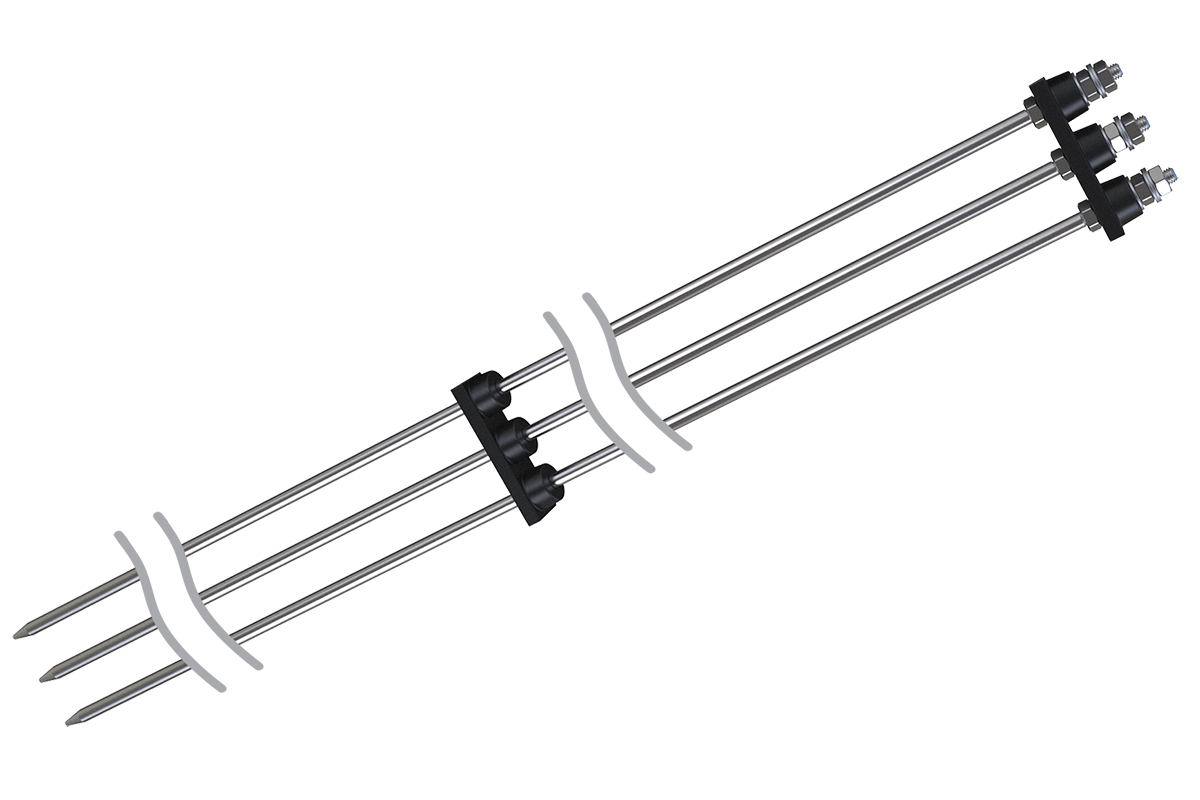

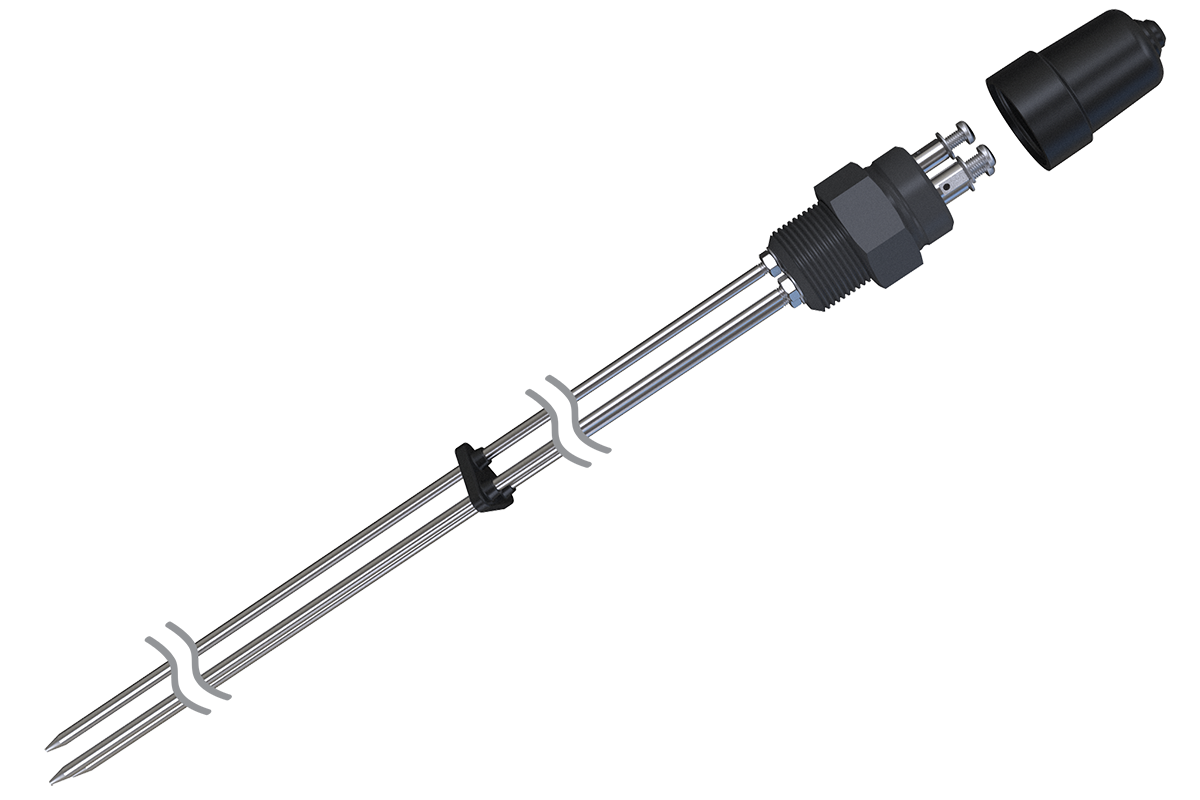

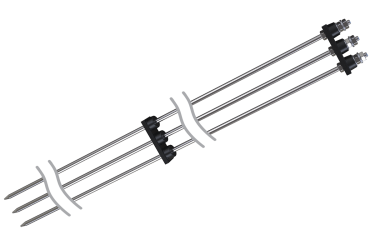

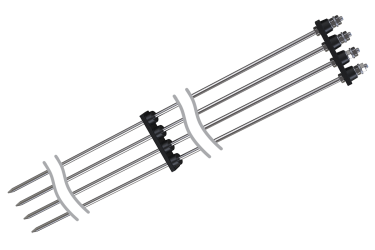

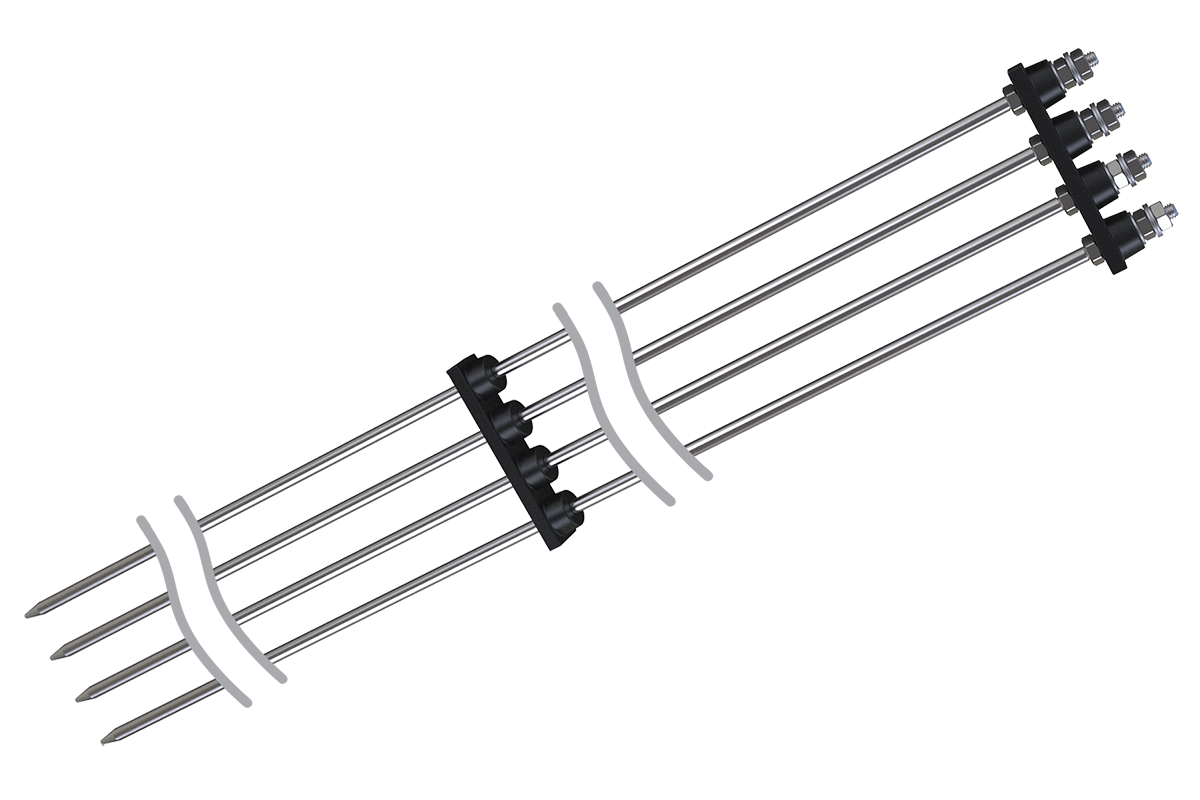

ДС.П.3 Стержни (электроды) ДУ.3 ДУ.4 ДУ.5
Стержень Стержени 1.95
с адаптором
Габаритный чертеж datchiki urovnia dsp 3 datchiki urovnia sterjen datchiki urovnia sterjen ad datchiki urovnia du4
Количество стержней
(электродов)
3*   3 4 5
Длина стержней, L   0.5; 1; 1.95; 2.5;
3; 3.5; 4 м
1.95 м 0.5; 1; 1.95; 2.5;
3; 3.5; 0 м
Присоединительные
размеры
G1/2 S24 M3x0.5 мм Н=34
мм
Н=45
мм
Н=56
мм
Материал Головка датчика -
пластик.
Раздельная пластина -
пластик.
Защитный колпачок -
термоэластопласт
Сталь нержавеющая 12Х18Р10Т Стержень - сталь
нержавеющая 12Х18Н10Т
Разделительная пластина -
пластик
Давление измеряемой
среды, не более
2 МПа - -
Максимальная рабочая
температура
70 оС - 85 оС
Конструктивные
преимущества
  • Компактность
  • Удобство
    установки и
    подключения
Возможность укорачивать или наращивать длину
поставляемых электродов до требуемой - в зависимости
от условий применения
-
Комплектность
  • Датчик - 1 шт
  • Раздельная
    пластина - 5 шт
Стержень - 1 шт.
  • Стержени - 1 шт
  • Адаптер - 1 шт
  • Гайка - 2 шт
Датчик - 1 шт

 *Стержень не входит в комплект поставки датчика, он заказывается отдельно.

При заказе датчика ДС.П.3 отдельно заказывается сам датчик и стержень к нему.

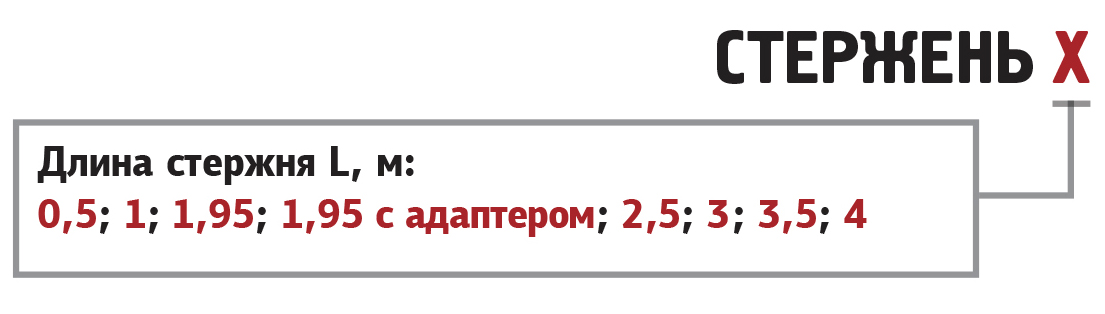

Обозначение при заказе стержня

cterzhen x

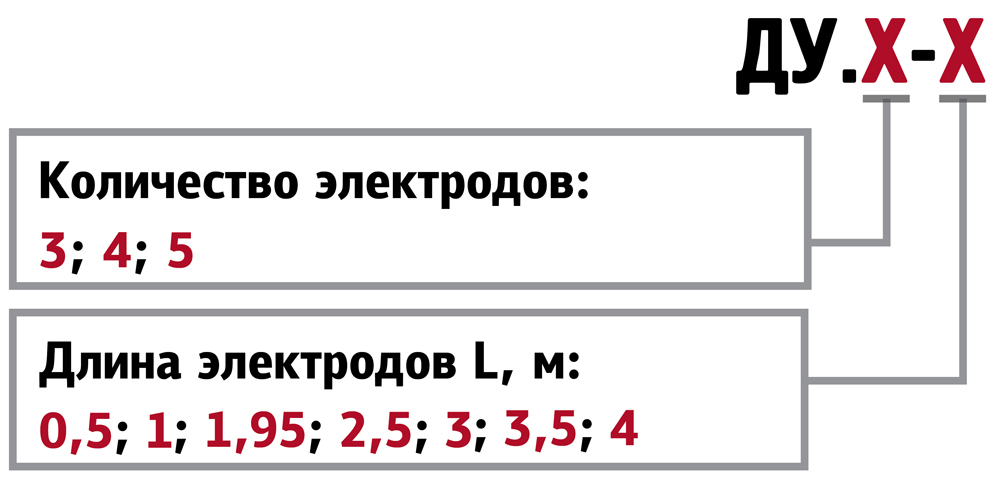

Обозначение при заказе ДУ.3, ДУ.4, ДУ.5

obozn du

logo niz
