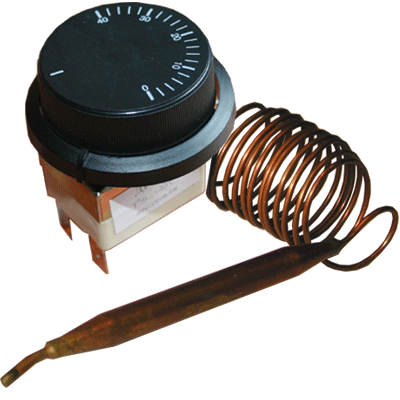

Термостат капиллярный ДР-Т-5

ОписаниеТехнические характеристикиГабаритные размерыДокументация

Термостат капиллярный ДТКБ-2000 предназначен для регулирования ьемпературы воздуха, жидких и газовых сред, для электрических водонагревателей, посудомоечных и стиральных машин, сушильных машин, электрических печей и т.п.
Принцип работы основан на свойстве объемного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубу избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу. Таким образом осуществлятся автоматическое поддержание заданной температуры в системе.

Особенности:

  • Капиллярные термостаты
  • Работа на нагрев или охлаждение
  • Установка температуры при помощи поворотной шкалы
  • Не требуют питания
Параметр Значение
Погрешность ±4 оС
Дифференциал 2...10 оС (в завсисимости от диапазона)
Реле ~20 А, 220 В
Габаритные размеры 62х43х43 мм
Диаметр монтажного отверстия 8 мм
Вес 83 г
Диапазон регулирования
температуры, оС
Дина каппиляра,
мм
Диаметр термобаллона (D),
мм
Длина термобаллона,
мм
0...40 900 6 150
30...85 800 85
30...110 900 74
50...200 910 50
50...320 840 3 100

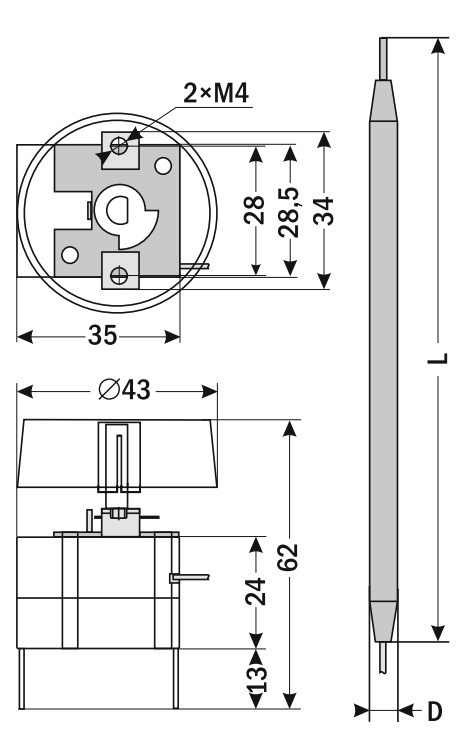

drt5ch

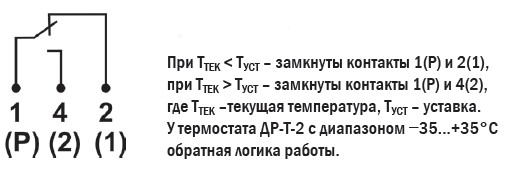

Схема подключения

Руководство по эксплуатации

Декларация о соответствии
