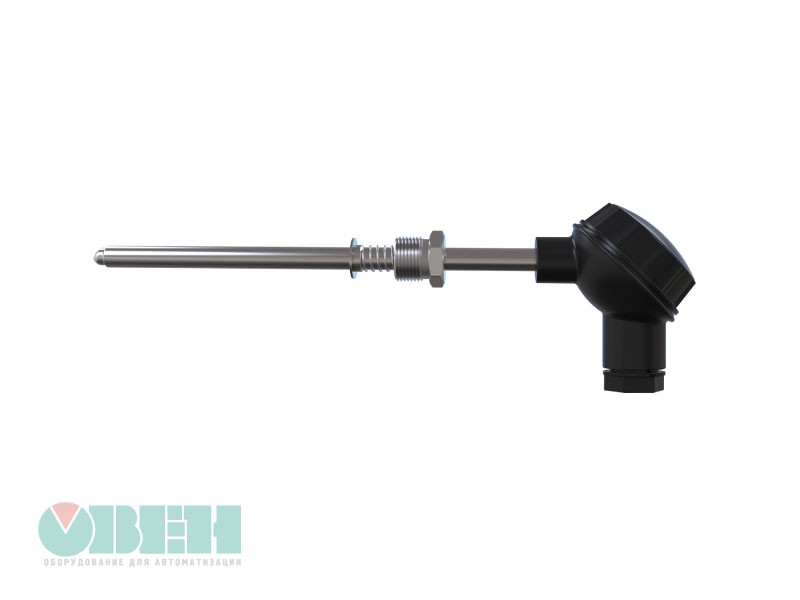

ДТПХхх5 термопары с выходным сигналом 4…20 мА

Производитель: Овен
ОписаниеТехнические характеристикиОбозначение при заказеДокументация

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термопар ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН), ДТПJхх5 (ЖК).

В состав термопреобразователей входят:

  • первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
  • измерительный преобразователь ОВЕН НПТ-3, установленный в головку датчика.

Использование в составе изделия микропроцессорного высокоточного нормирующего преобразователя ОВЕН НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Применение термопар с унифицированным токовым выходом 4…20 мА позволяет сделать линию связи более надежной, так как электромагнитные помехи не оказывают серьезного влияния на токовые сигналы в отличие от милливольтовых сигналов от термопар. Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.

Конструктивные исполнения

Конструктивное исполнение Модель Параметры Материал защитной арматуры
(диапазон температур)
Длина
монтажной
части L*, мм
ДТПL ДТПК

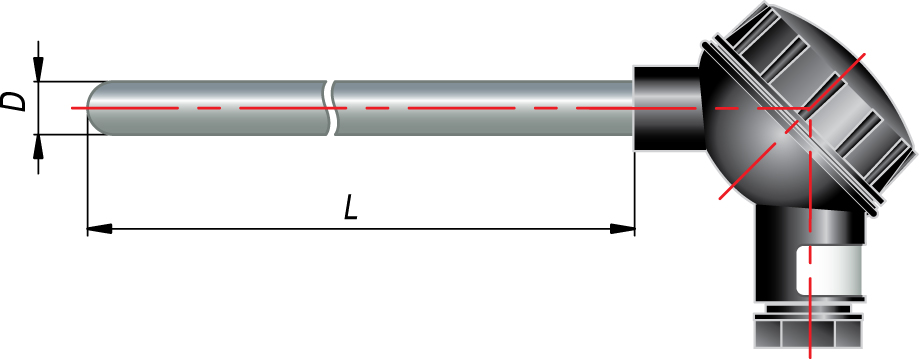

dtp 015 015 D=8 мм сталь
12Х18Н10Т
(-200...+600оС)
сталь 12Х18Н10Т
(-200...+800оС)

60, 80,
100, 120,
160, 200,
250, 320,
400, 500,
630, 800,
1000,1250,
1600, 2000

025 D=10 мм стаь 12Х18Н10Т
(-200...+800оС)
или 08Х20Н14С2
(-200...+900оС)

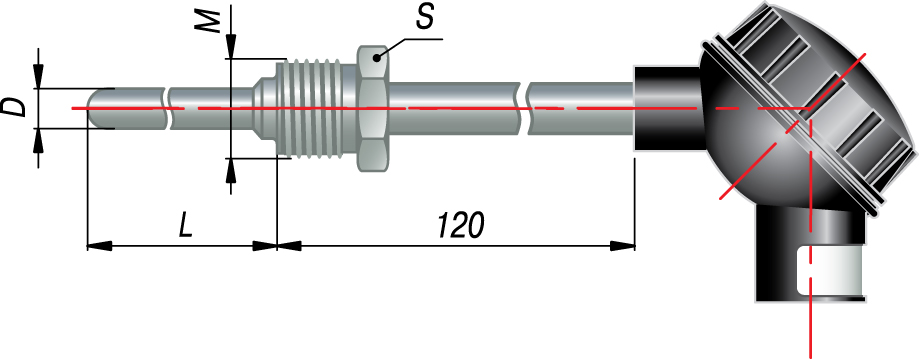

dtp 035 035 D=8 мм
M=20х1,5 мм
S=22 мм
сталь 12Х18Н10Т
(-200...+800оС)
045 D=10 мм
M=20х1,5 мм
S=22 мм
стаь 12Х18Н10Т
(-200...+800оС)
или 08Х20Н14С2
(-200...+900оС)

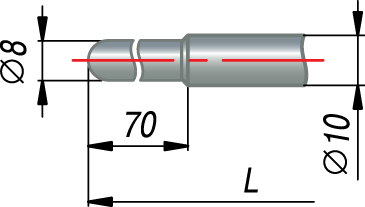

dtp 055остальное см. модель 045 055 D=10 мм
M=20х1,5 мм
S=22 мм
сталь 12Х18Н10Т
(-200...+800оС)

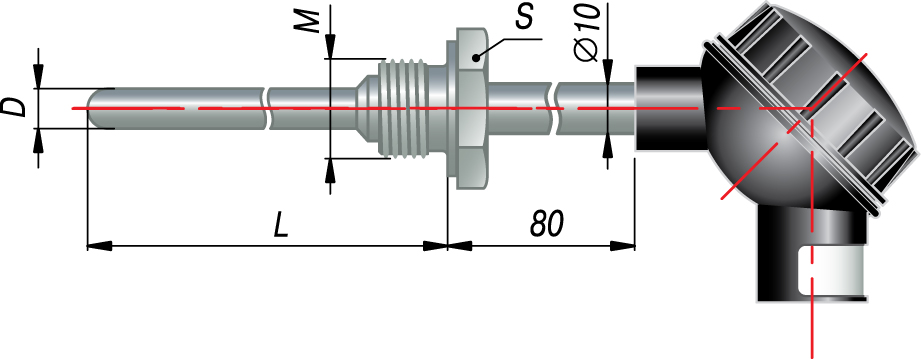

dtp 065 065 D=8 мм
M=20х1,5 мм
S=27 мм
075 D=10 мм
M=20х1,5 мм
S=22 мм
стаь 12Х18Н10Т
(-200...+800оС)
или 08Х20Н14С2
(-200...+900оС)
085 D=10 мм
M=27х2 мм
S=32 мм

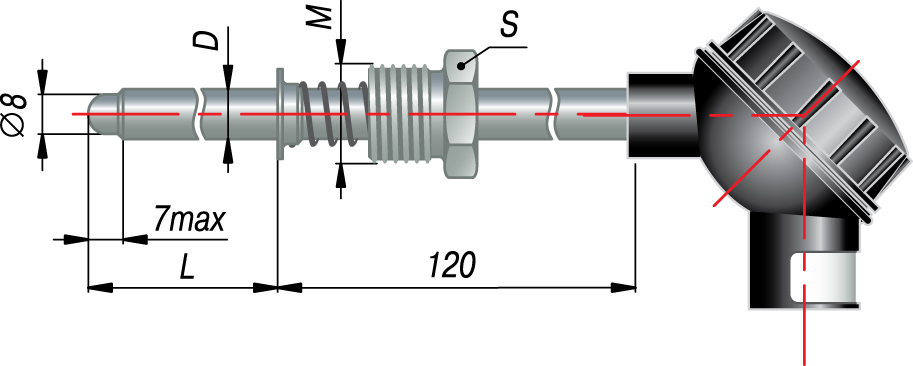

dtp 095 095 D=10 мм
M=20х1,5 мм
S=22 мм
сталь 12Х18Н10Т
(-200...+800оС)

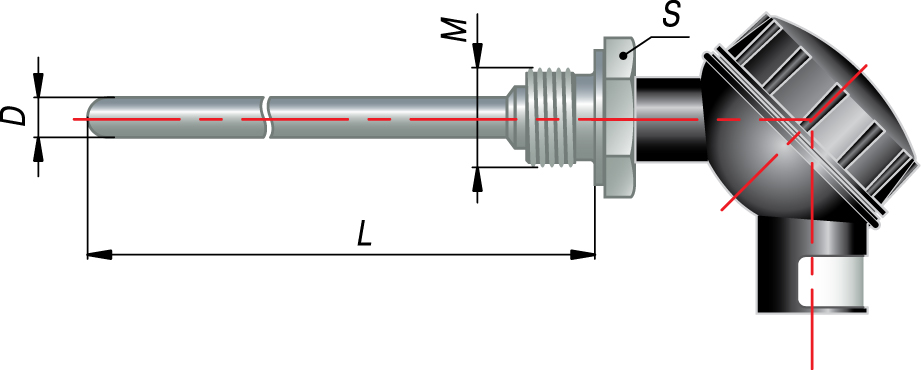

dtp 105 105 D=10 мм
M=20х1,5 мм
S=27 мм
Подвижный штуцер

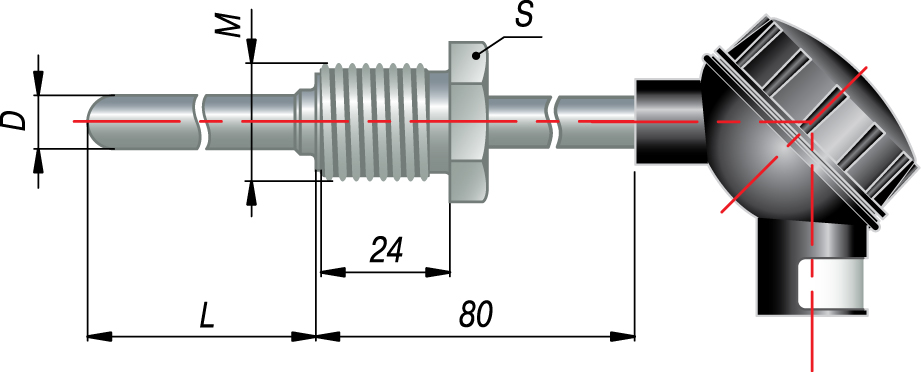

dtp 185
185 D=10 мм
M=22х1,5 мм
S=22 мм
80, 100,
120, 160,
200, 250,
320, 400
195 D=10 мм
M=27х2 мм
S=27 мм

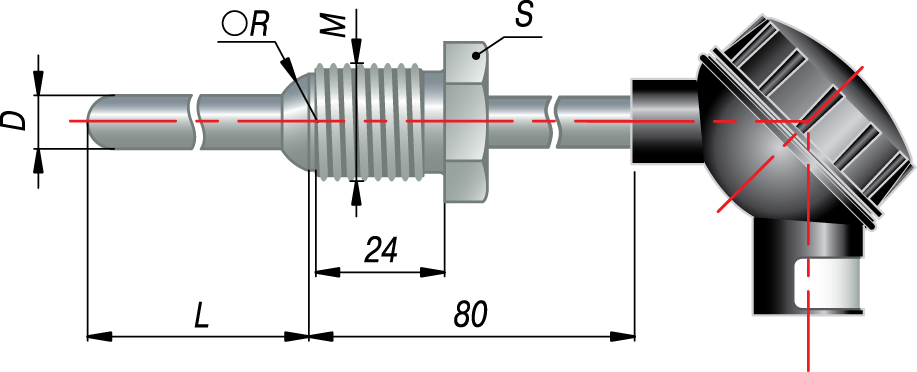

dtp 205 205 D=10 мм
M=22х1,5 мм
S=22 мм
R=9,5 мм
215 D=10 мм
M=2х2 мм
S=32 мм
R=12 мм

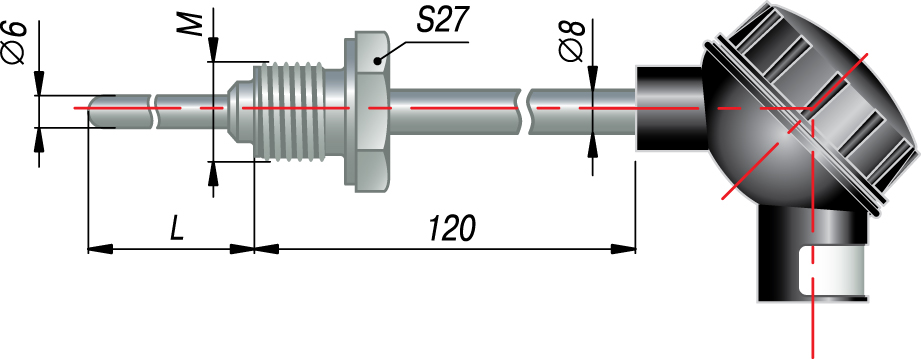

dtp 265 265 D=6 мм
M=22х1,5 мм
S=27 мм

80, 100,
120, 160,
200, 250,
320, 400,
500, 630,
800, 1000

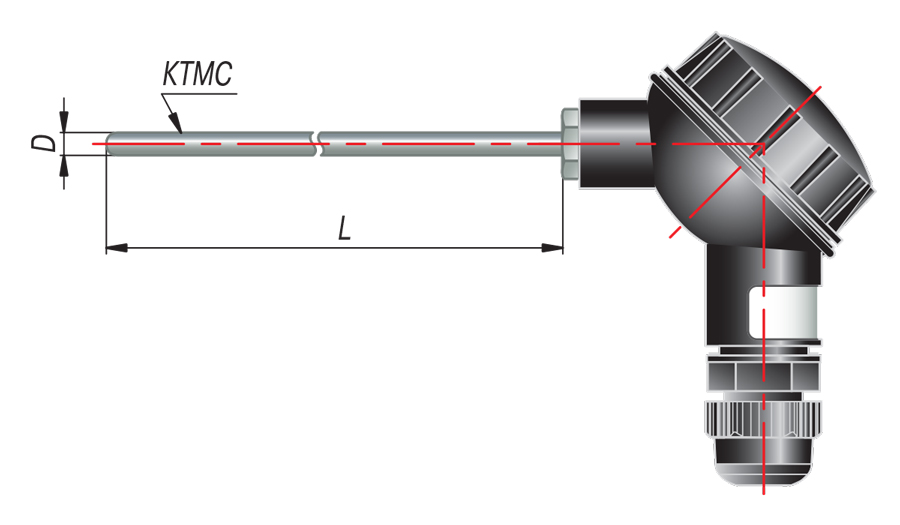

dtp 275 i ktms 275 D=3 мм
D=4,5 мм
-

сталь AISI 321
(-40...+800оС),
диаметр
КТМС 3 мм

Сталь AISI 310
(-40...+900оС),
диаметр
КТМС 4,5 мм

100...20000
кратно 100

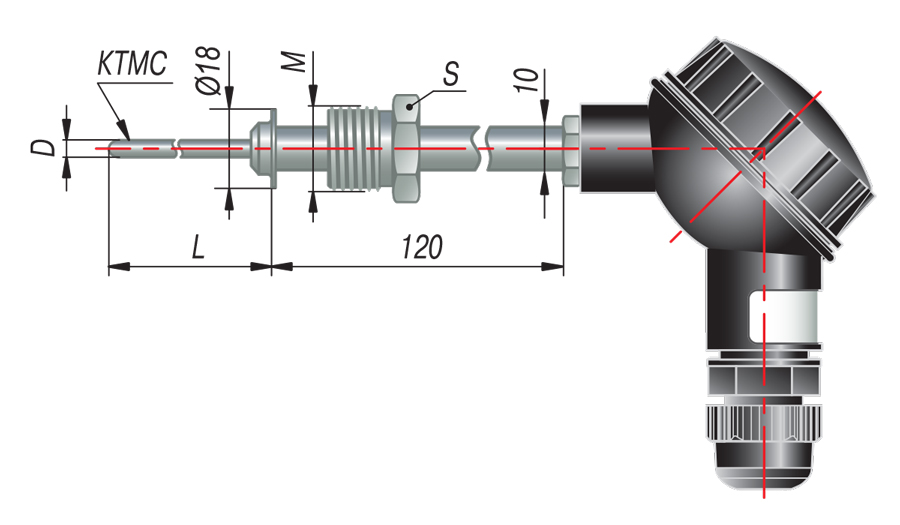

dtp 285 i ktms 285 D=3 мм
D=4.5 мм
M=22х1,5 мм
S=22 мм
dtp 295 i ktms 295 D=3 мм
D=4,5 мм
M=22х1,5 мм
S=22 мм

Конструктивное исполнение коммутационной головки для ДТП-И

Конструктивное исполнение головки (увеличенная)
Пластмассовая image003 4
Металлическая dtp mg17
Наименование Значение
Номинальное значение напряжений питания (постоянного тока) 24 В
Диапазон допустимых напряжений питания (постоянного тока) 12-36 В
Диапазон выходного тока преобразователя 4-20 мА
Вид зависимости "ток от температуры" линейная
Нелинейность преобразования, не хуже ±0,2%
Разрядность цифро-аналогового преобразователя, не менее 12 бит
Сопротивление каждого провода соединяющего преобразователь с термометром
сопротивления, Ом, не более
30
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более 100
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) 250 Ом ±5%
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36В) 1200 Ом
Пульсации выходного сигнала 0,6%
Время установления рабочего режима для преобразователя (предварительный подогрев)
после включенния напряжения питания, не более
30 мин
Показатель тепловой инерции, не более 20...40с

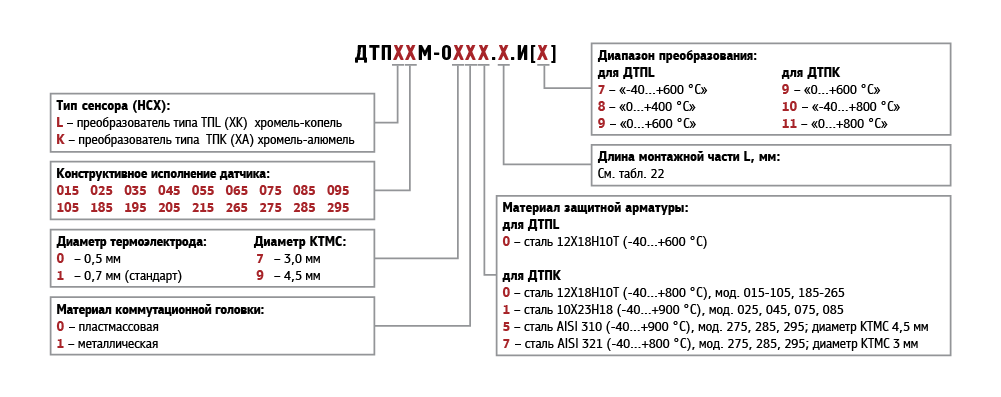

dtp i

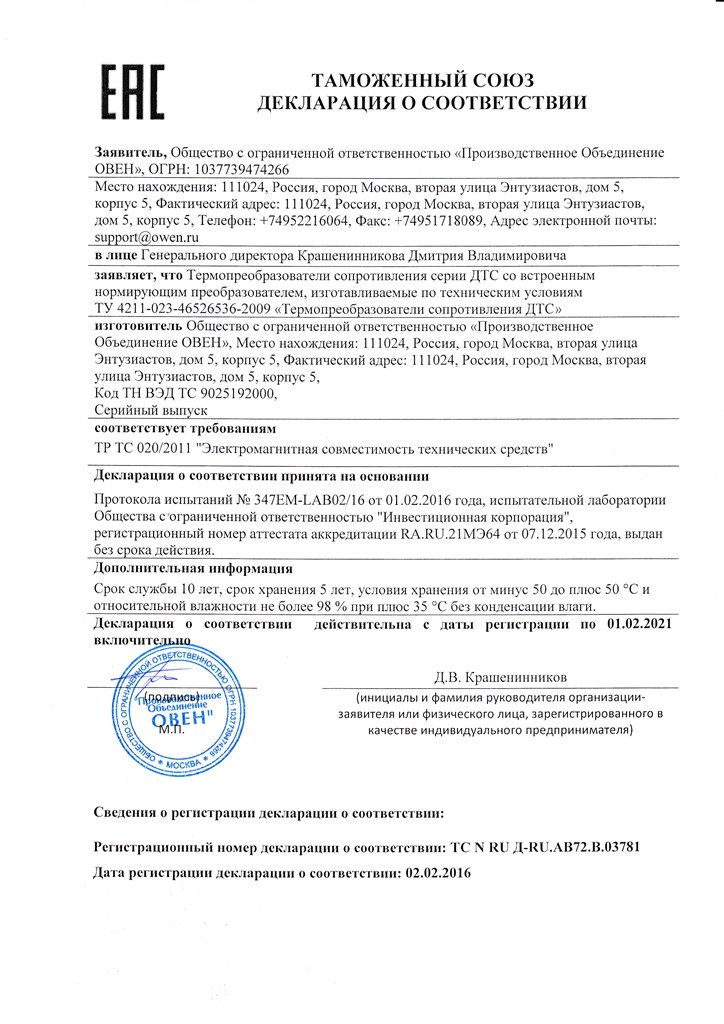

Декларация о соответствии на ДТС с НП

Свидетельство о типовом одобрении ДТП

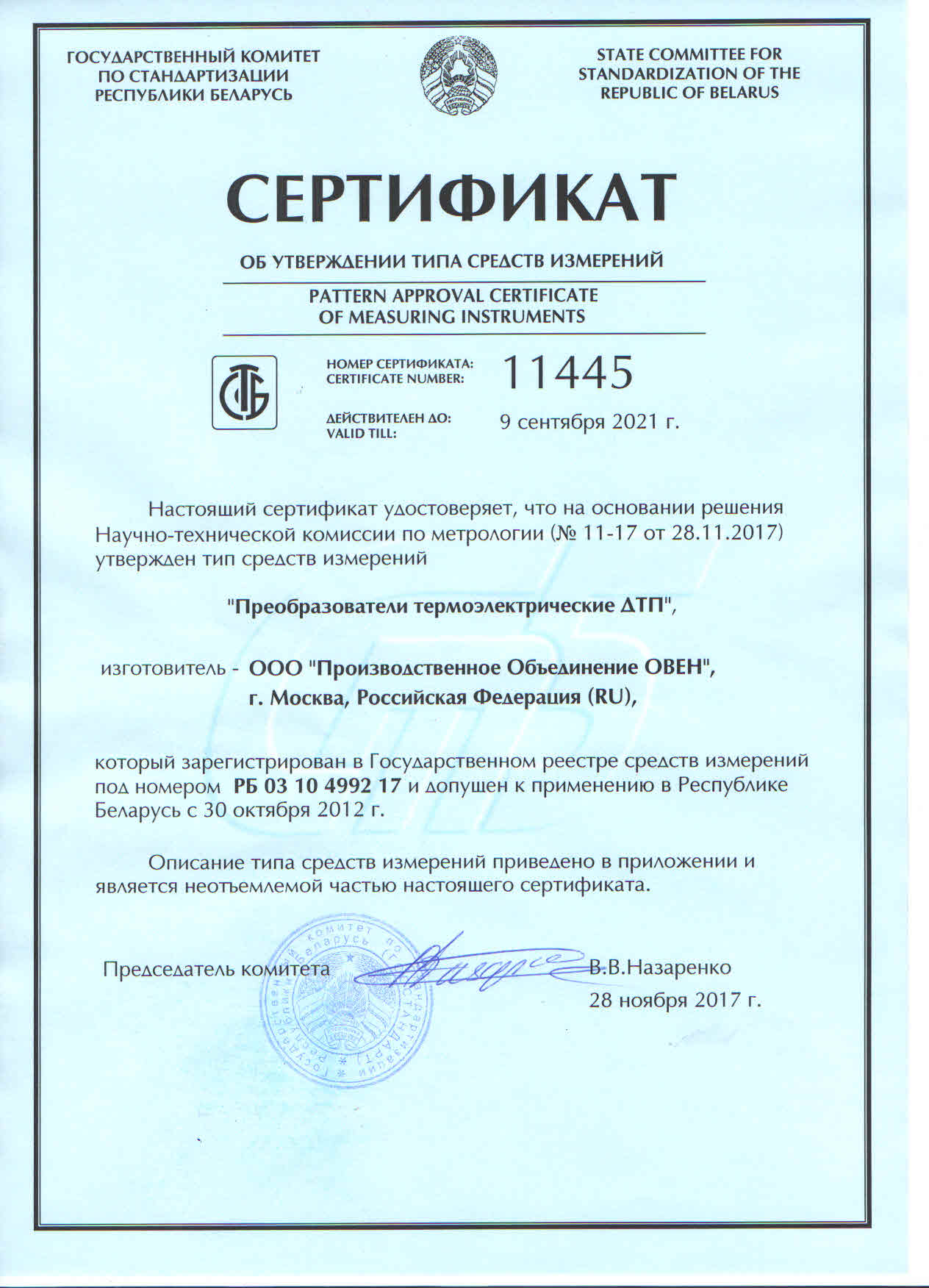

Сертификат средств измерений ДТП

Сертификат соответствия ГАЗПРОМСЕРТ для ДТС

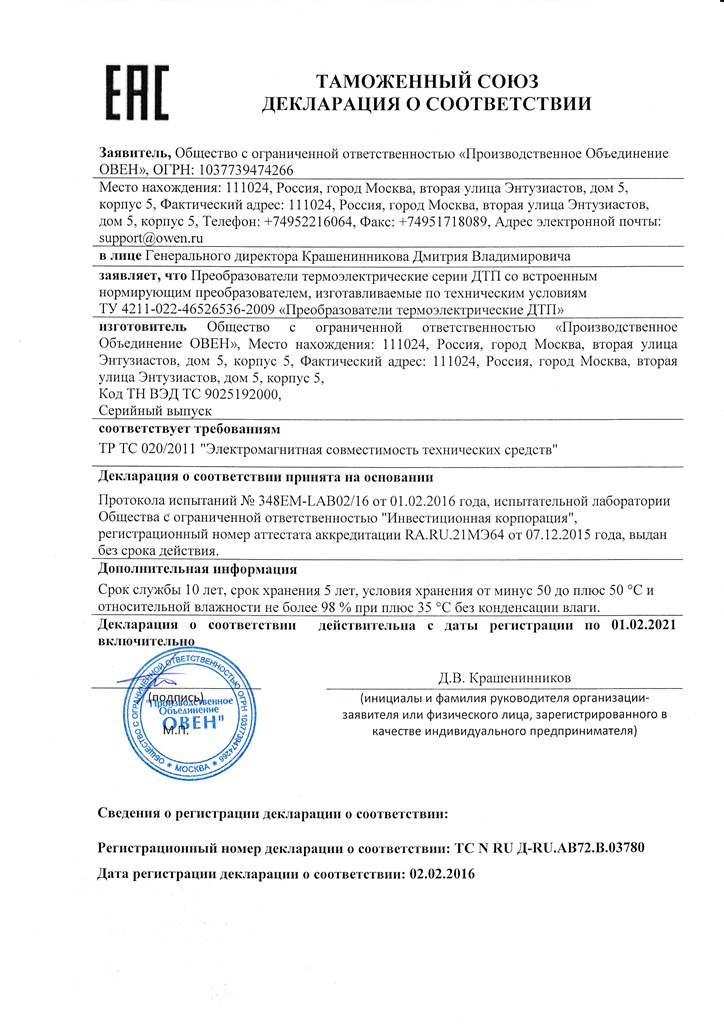

Декларация о соответствии на ДТП с НП

Руководство по эксплуатации ДТП

Руководство по эксплуатации ДТС-И и ДТП-И
