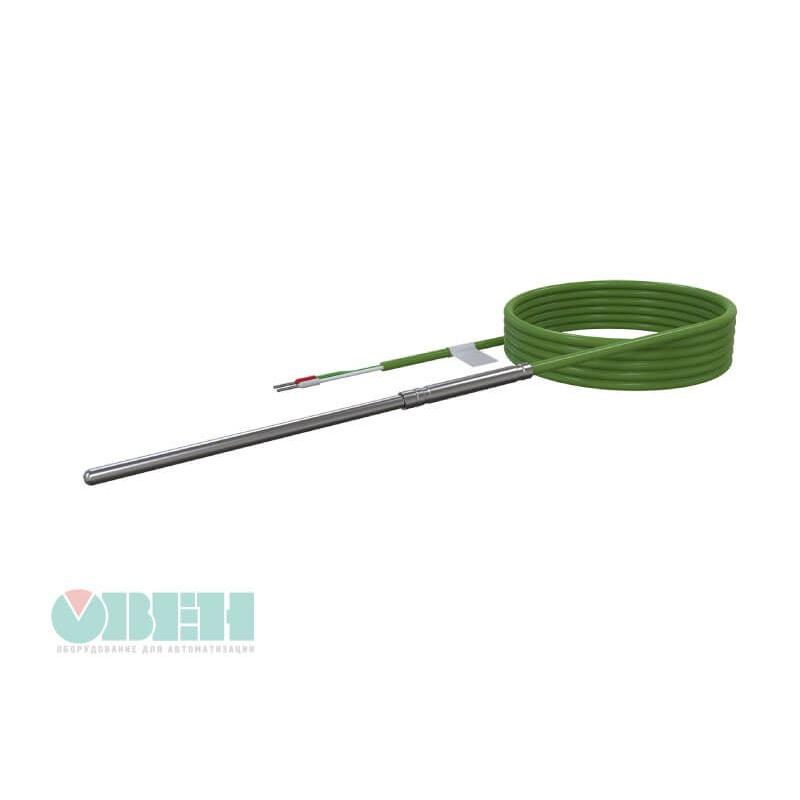

ДТПХхх4. Термопары на основе КТМС EXIA с кабельным выводом

Array
Производитель: Овен
ОписаниеТехнические характеристикиОбозначения при заказеДокументация

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Взрывозащищенность датчика обеспечивается следующими средствами:

  • выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
  • ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х

0 Датчики относятся к категории особо взрывобезопасного оборудования
Ex Знак соответствия стандартам взрывозащиты
ia Вид взрывозащиты - искробезопасная цепь, уровень"ia" (наивысший)
IIC Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах
(например, водород, ацетилен)
Т1..Т6 Датчик может использоваться в температурных классах Т1...Т6, указанных в таблице
Ga Уровень взрывозащиты датчика - "очень высокий", применены дополнительные средства
взрывозащиты
Х Особые условые эксплуатации датчиков

Температурный класс в маркировке взрывозащиты

Температурный класс Т1 Т2 Т3 Т4 Т5 Т6
Температура окружающей и контролируемой среды, не более 425 оС 275 оС 195 оС 130 оС 95 оС 80 оС

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

  • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
  • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
  • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Конструктивное исполнение Модель Параметры Материал Длина
монтажной
части
L*, мм

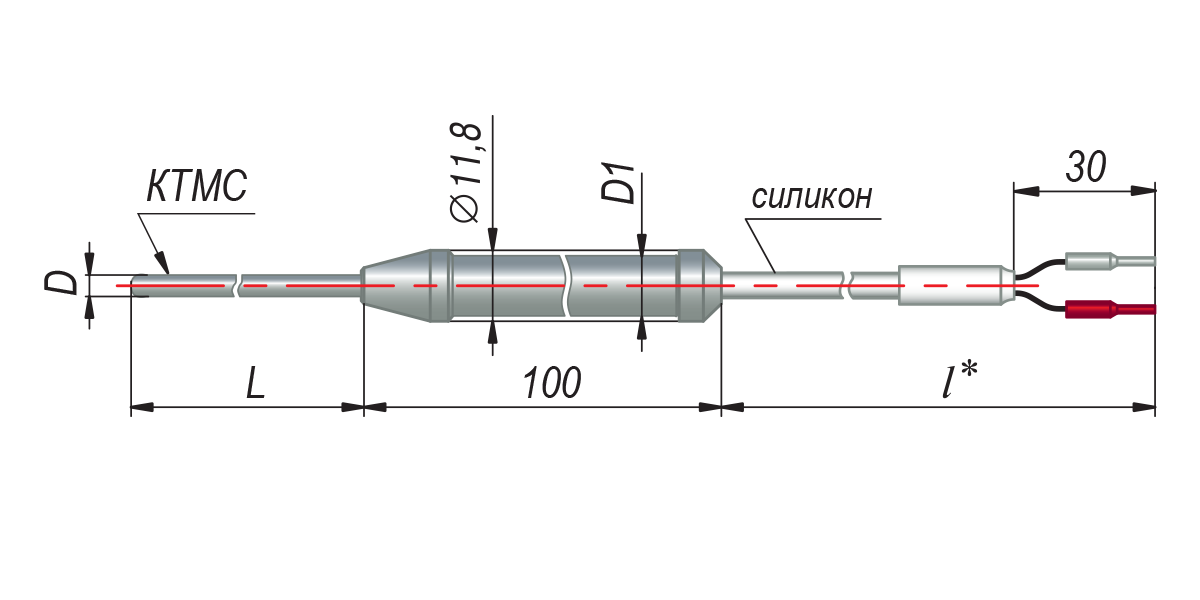

dtp 174 ktmc 174 D = 2 мм
D1 = 10 мм
ДТПК, ДТПL
сталь 12Х18Н10Т
(-40...+400 оС)
60, 80, 100,
120, 160, 200,
250, 320
184 D = 3 мм
D1 = 10 мм

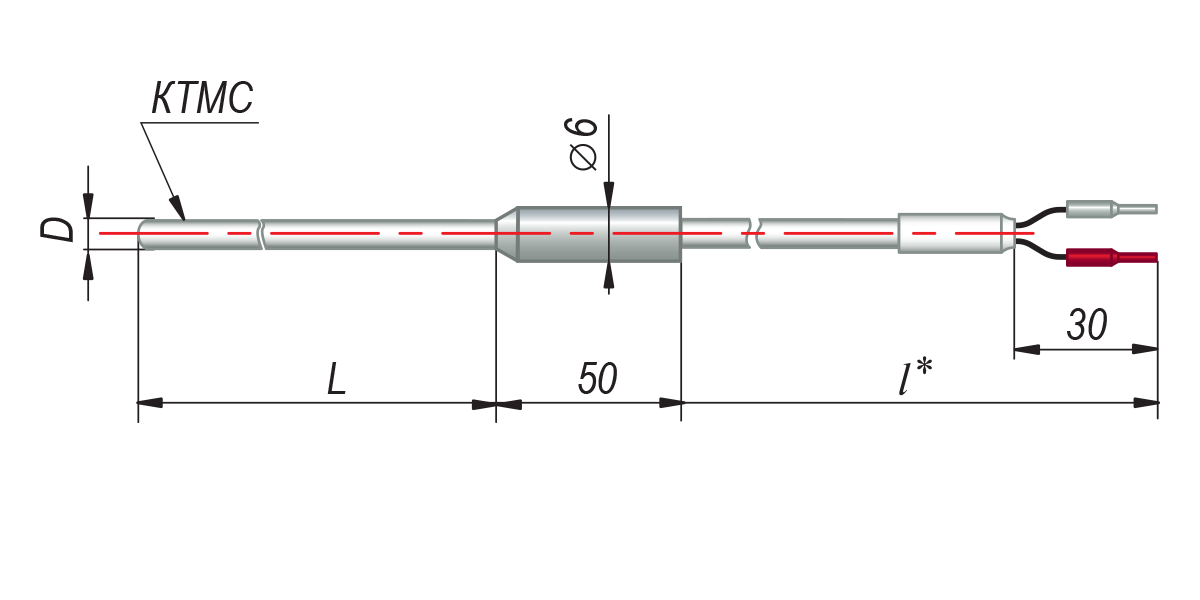

dtp214 ktmc 444 D = 4.5 мм ДТПJ сталь AISI 321
(-40...+800 оС)
ДТПN сталь Nicrobell D
(-40...+1250 оС)
ДТПК сталь AISI 310
(-40...+900 оС)
100...30000,
кратно 100
454 D = 1.5 мм ДТПК сталь AISI 321
(-40...+600 оС)
334 D = 2 мм
344 D = 3 мм ДТПК сталь 12Х18Н10Т
(-40...+800 оС)
354 D = 6 мм ДТПК сталь 12Х18Н10Т
(-40...+800 оС)
60, 80, 100,
120, 160, 200,
250, 320, 400,
500, 630, 800,
1000, 1250,
1600, 2000

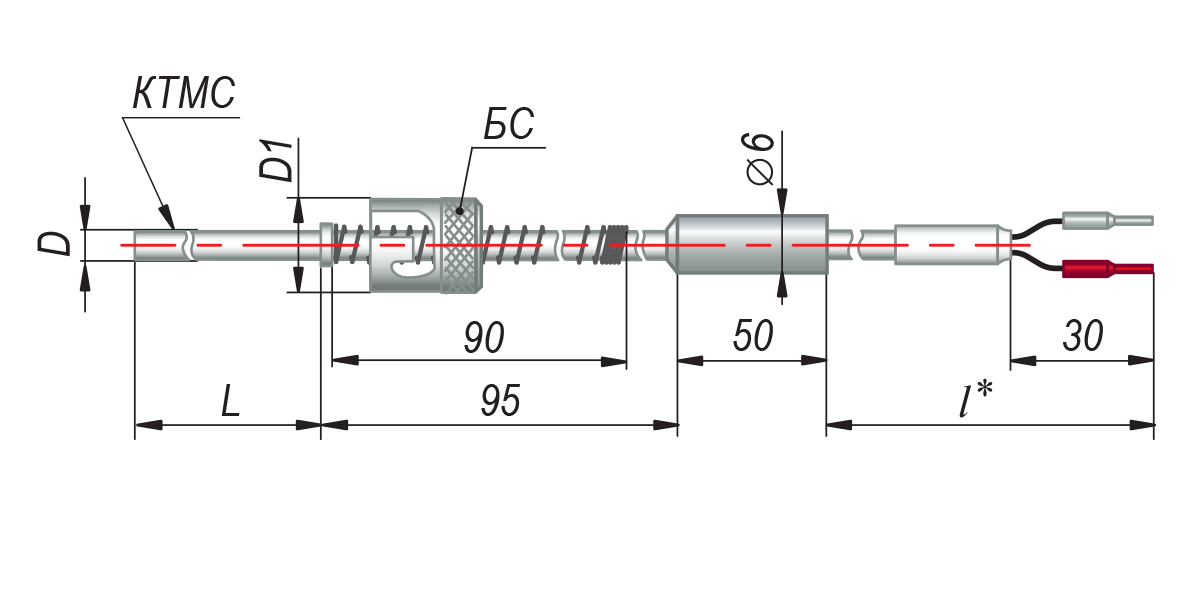

dtp224 ktmc 464 d = 3 мм
D1 = 7.2 мм БС7
ДТПК сталь AISI 321
(-40...+400 оС)
10...100,
кратно 10
234 d = 4.5 мм
d1 = 1.5 мм БС12
ДТПJ сталь AISI 321
(-40...+400 оС)
ДТПК сталь AISI 310
(-40...+400 оС)
244 d = 6 мм
d1 = 15.2 мм БС15
ДТПК, ДТПL
сталь 12Х18Н10Т
(-40...+400 оС)

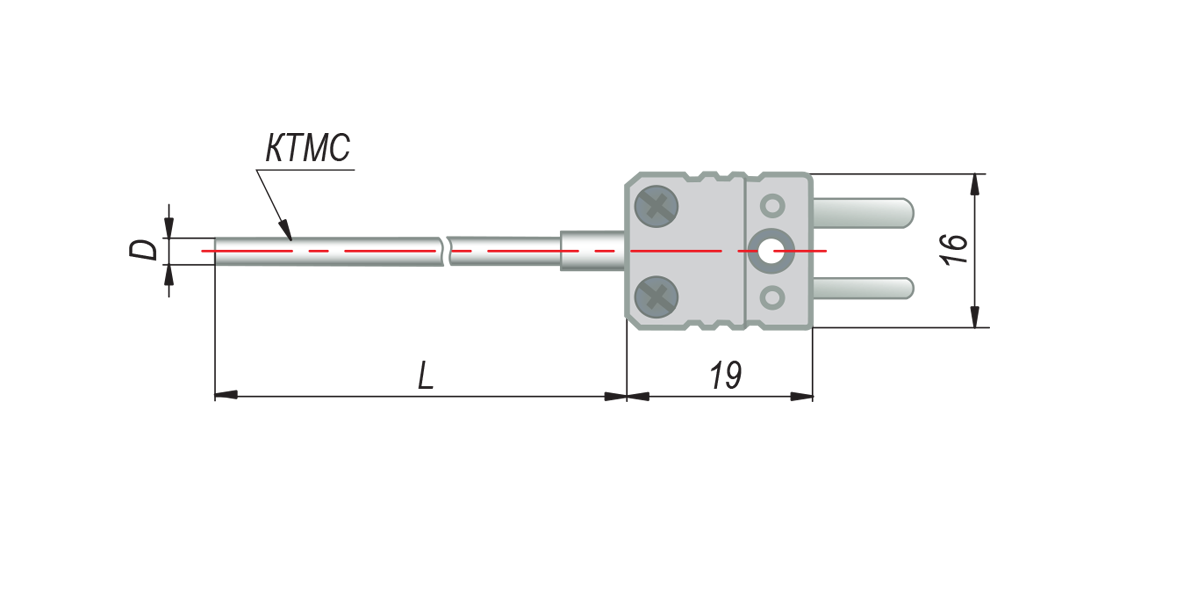

dtp 364 ktms n 364 D = 1.5 мм ДТПК сталь AISI 321
(-40...+800 оС)
100...30 000,
кратно 100
374 D = 2 мм
384 D = 3 мм

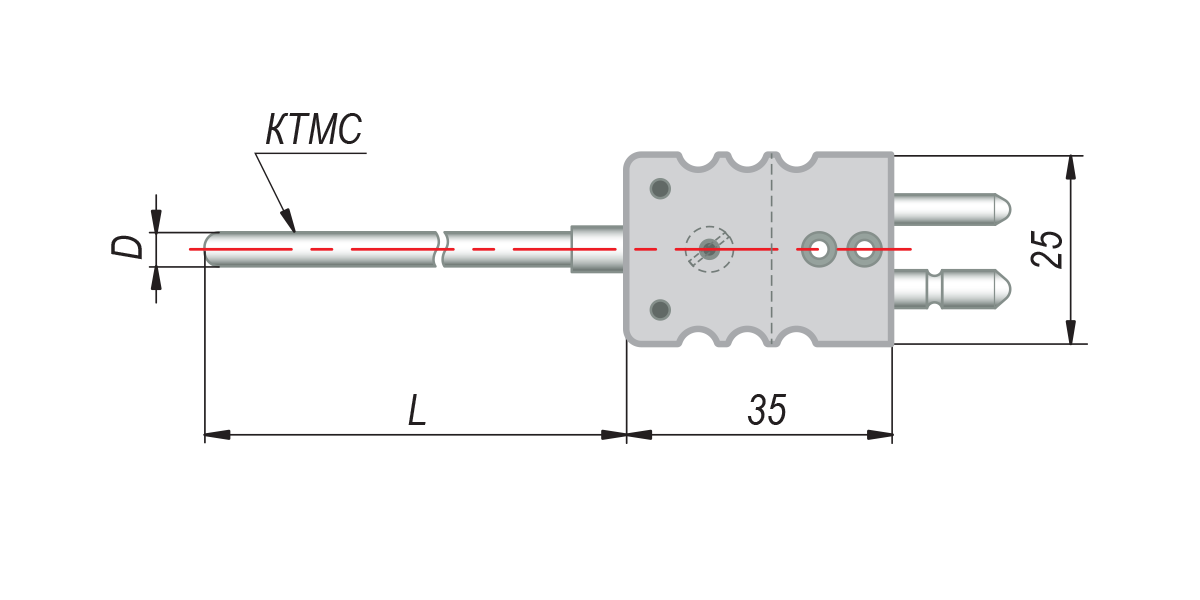

dtp 384 ktmc n 284 D = 4.5 мм ДТПJ сталь AISI 321
(-40...+600 оС)
ДТПN сталь Nicrobell D
(-40...+1000 оС)
ДТПК сталь AISI 310
(-40...+900 оС)
394 D = 6 мм ДТПК сталь 12Х18Н10Т
(-40...+800 оС)
60, 80, 100,
120, 160, 200,
250, 320, 400,
500, 630, 800,
1000, 1250,
1600, 2000

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Примечание: БС – байонетное соединение

Характеристика Значение
ДТПLxx4 ДТПКхх4 ДТПJхх4 ДТПNxx4
Номинальная статическая характеристика (НСХ) ТХА (L) ТХА (К) ТЖК (J) ТНН (N)
Рабочий диапазон преобразования -40...+400 оС -40...+600 оС
-40...+800 оС
-40...+900 оС
-40...+400 оС
-40...+600 оС
-40...+1100 оС
-40...+1250 оС
Класс допуска 2 1
Условное давление, не более 0.4...10 МПа, в зависимости от конструктивного исполнения
Исполнение рабочего спая термопары,
относительно корпуса датчика
изолированный;
неизолированный
Диаметр КТМС 3.0 мм 1.5 мм
2.0 мм
3.0 мм
4.5 мм
3.0 мм
4.5 мм
4.5 мм
Показатель тепловой инерции, с, не более:
- с изолированным спаем 4
- с неизолированным спаем 3
Степень защиты по ГОСТ 14254 IP54, IP67
Материал защитной оболочки КТМС сталь 12Х18Н10Т сталь 12Х18Н10Т
сталь AISI 321
сталь AISI 310
сталь AISI 316 сплав Nicrobell D
Маркировка взрывозащиты 0 Ex ia IIC T1...T6
Параметры искробезопасных эектрических цепей Ui=10.2 В;Ii=200 мА; Li=0.75 мГц; Ci=2.75 мкФ

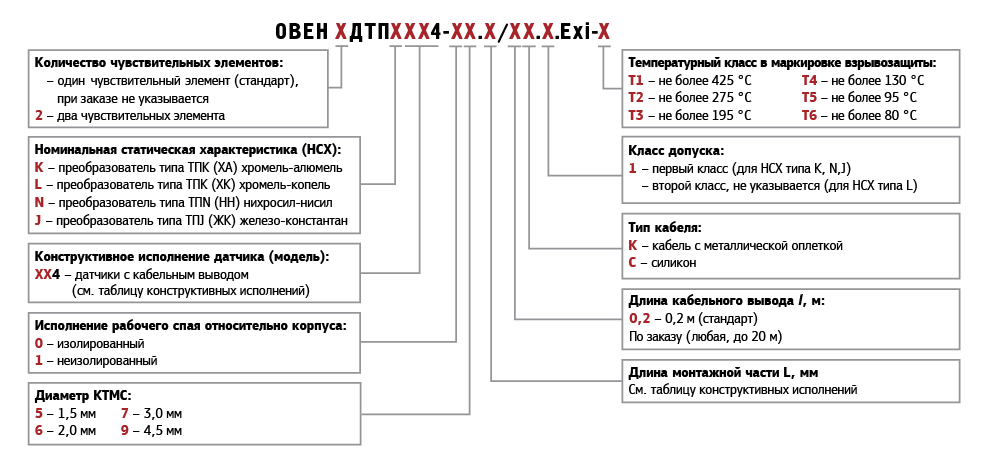

dtpxxx4 termopari c kabelnim vivodom na ocnove ktmc exia

Пример обозначения при заказе:

ОВЕН ДТПN444-09.1600/1,5C.1.ЕXI-Т2

Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1600 мм, длиной кабельного вывода 1,5 м, модель 444, во взрывозащищенном исполнении, температурный класс Т2 (температура поверхности датчика до 275 °С).

Руководство по эксплуатации ДТП термопары на основе КТМС
