ДТСхх5М термосопротивления с выходным сигналом 4…20 мА

Производитель: Овен
ОписаниеКонструктивное исполнениеТехнические характеристикиОбозначения при заказеДокументация

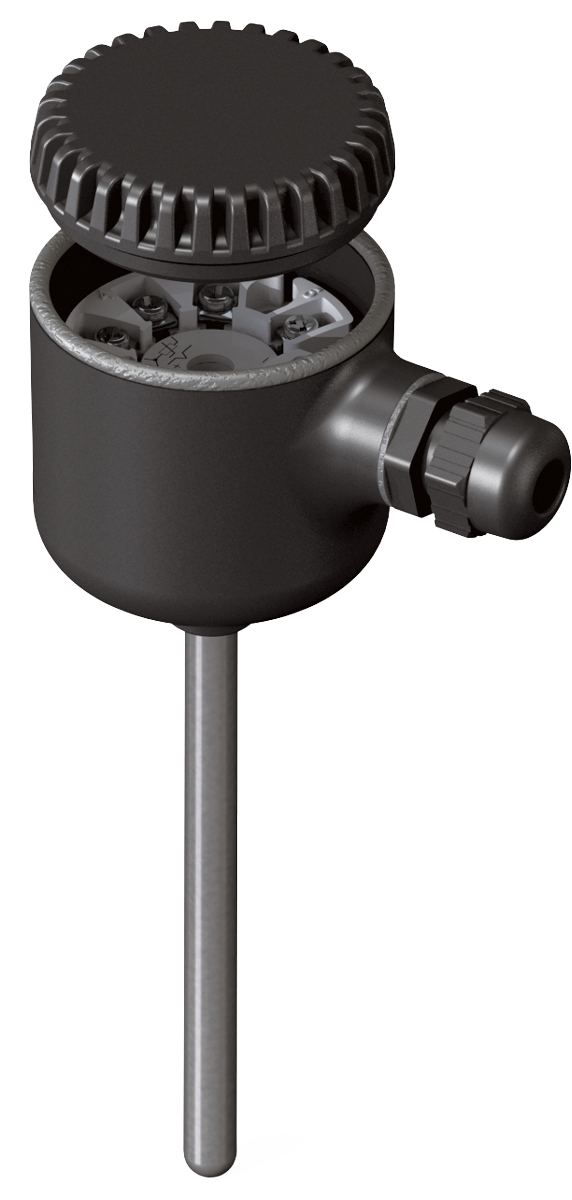

Термопреобразователи сопротивления ОВЕН ДТС-И со встроенным высокоточным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА.

Данные датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, Pt100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

В состав термопреобразователей входят:

  • первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
  • измерительный преобразователь НПТ-3, встроенный в головку датчика.
  • диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.





Конструктивное исполнение

 Модель

 Параметры

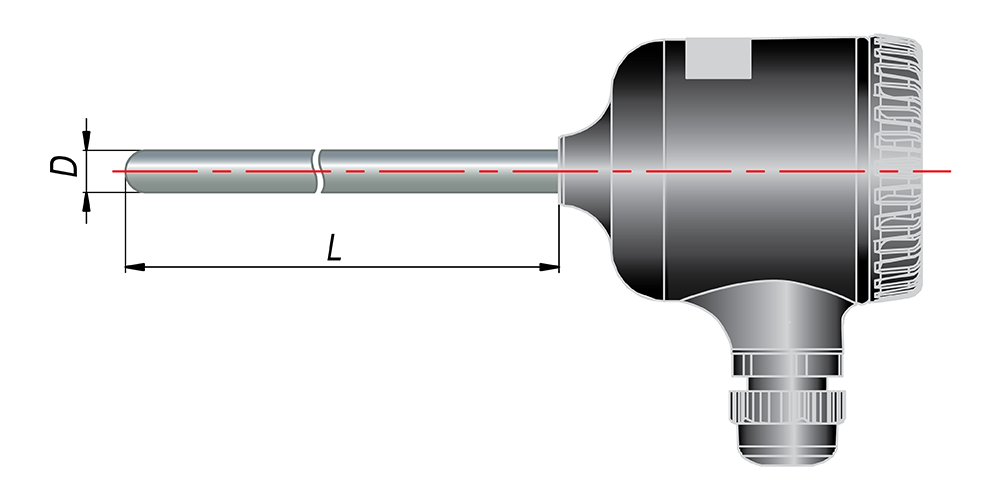

Длина монтажной части L*, мм

015

 D = 8 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,
 630, 800, 1000,

1250, 1600, 2000

025

 D = 10 мм

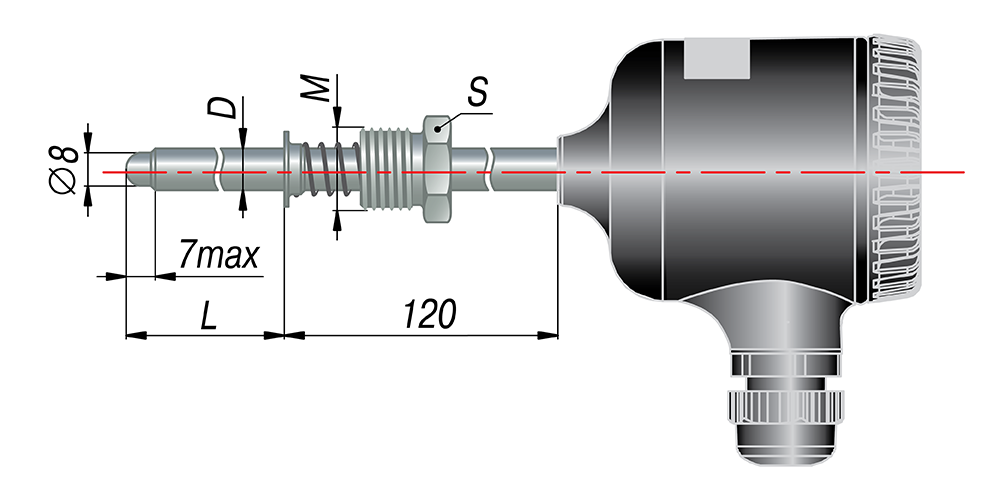

Подвижный штуцер

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

60, 80, 100,

120,160, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм



Подвижный штуцер

335

D = 8 мм, M = 20х1,5 мм**, S = 22 мм



Подвижный штуцер

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

80, 100, 120,

160, 200, 250,

320, 400, 500,

 630, 800, 1000,

1250, 1600, 2000

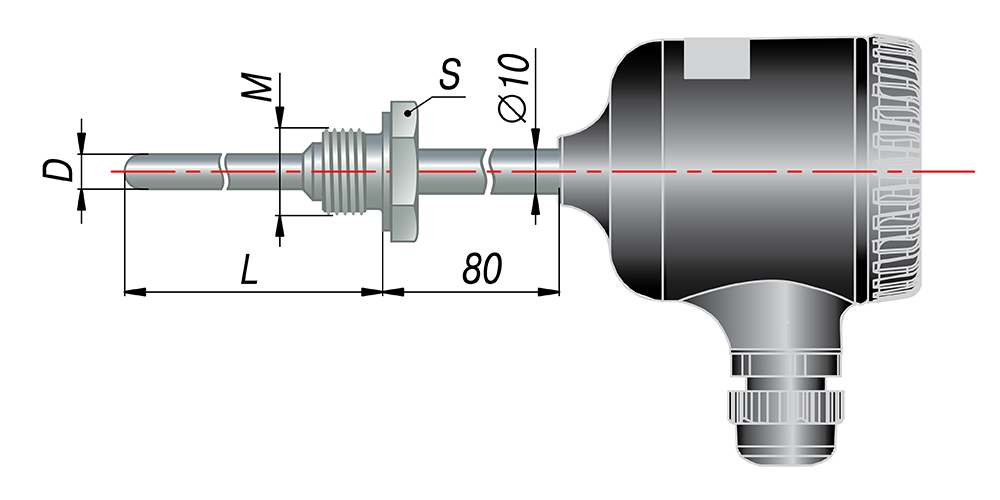

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм



Подвижный штуцер

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм



105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм



325

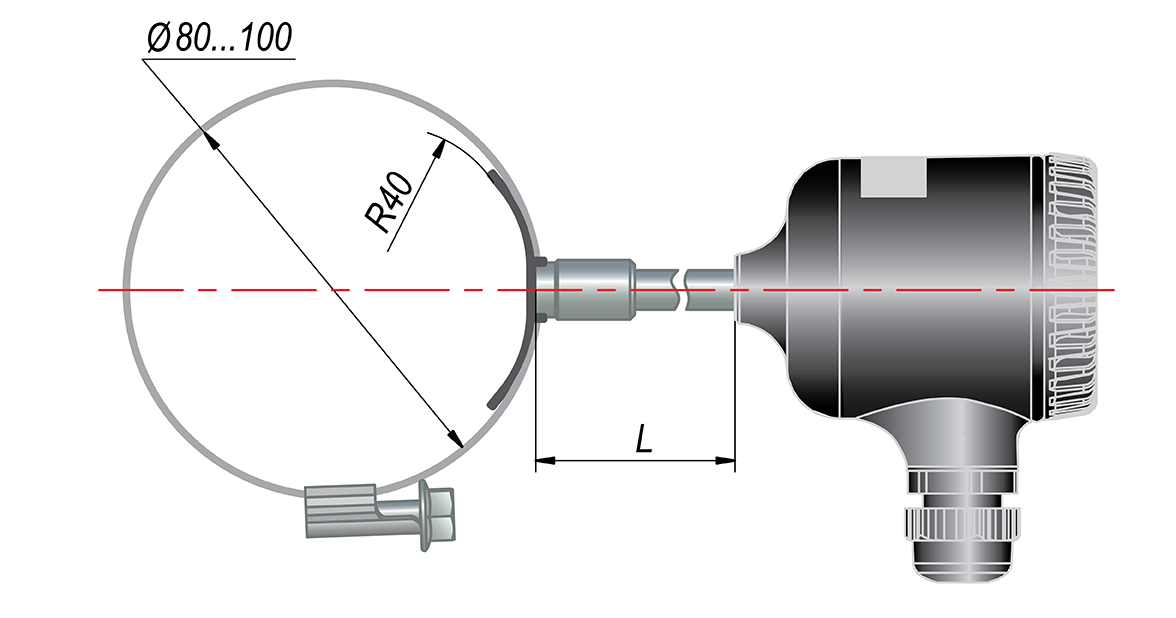

Датчик накладной на трубопровод

диаметром от 80 до 100 мм

50, 80,

100, 120

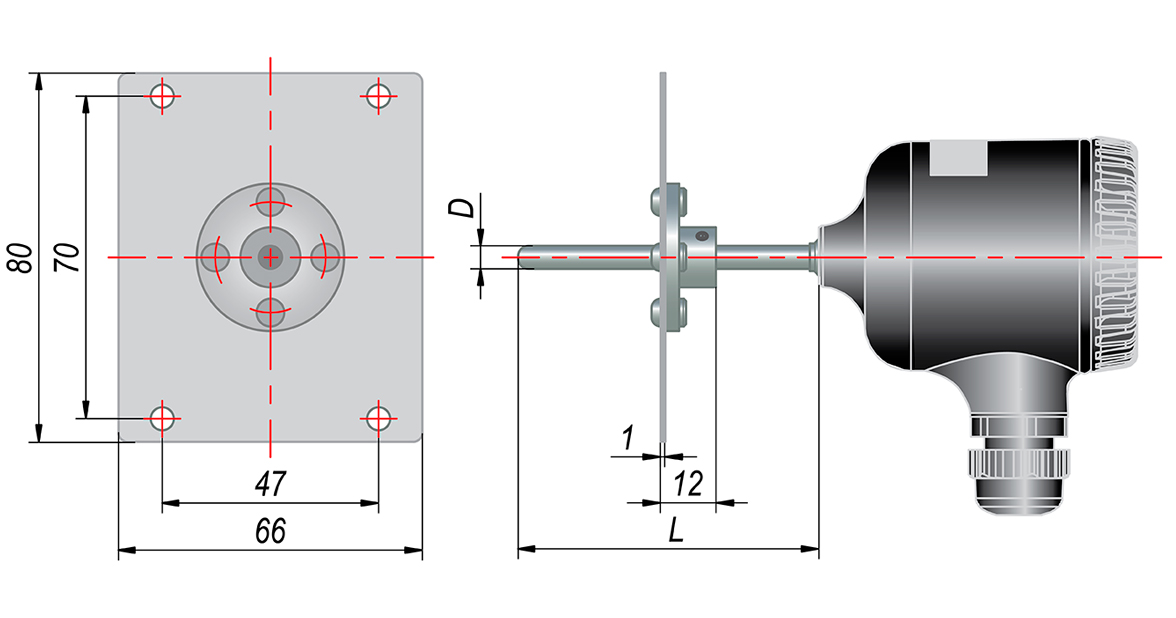

405

D = 5 мм

80, 100, 120,

160, 200, 250,

320



125

D = 6 мм

60, 80, 100

* Длина монтажной части L выбирается при заказе.

** По спец. заказу возможно изготовление датчиков с трубной резьбой.

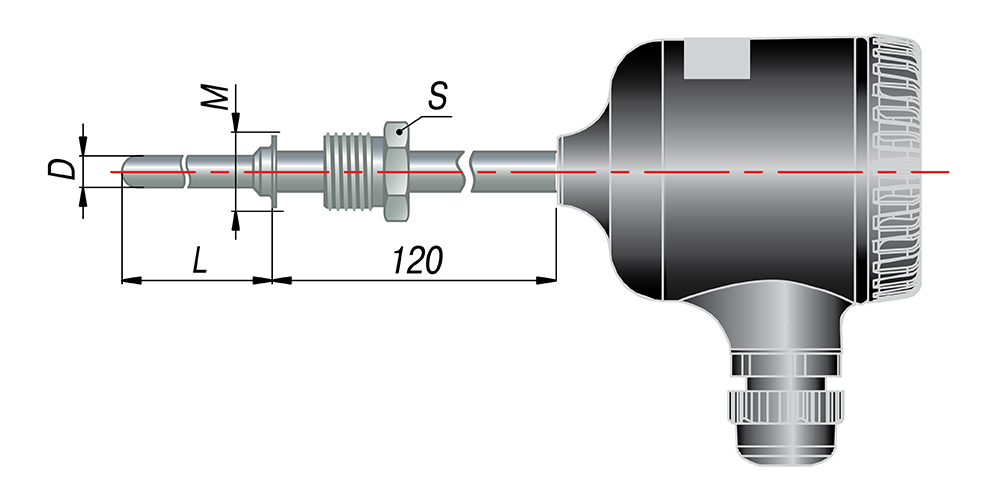

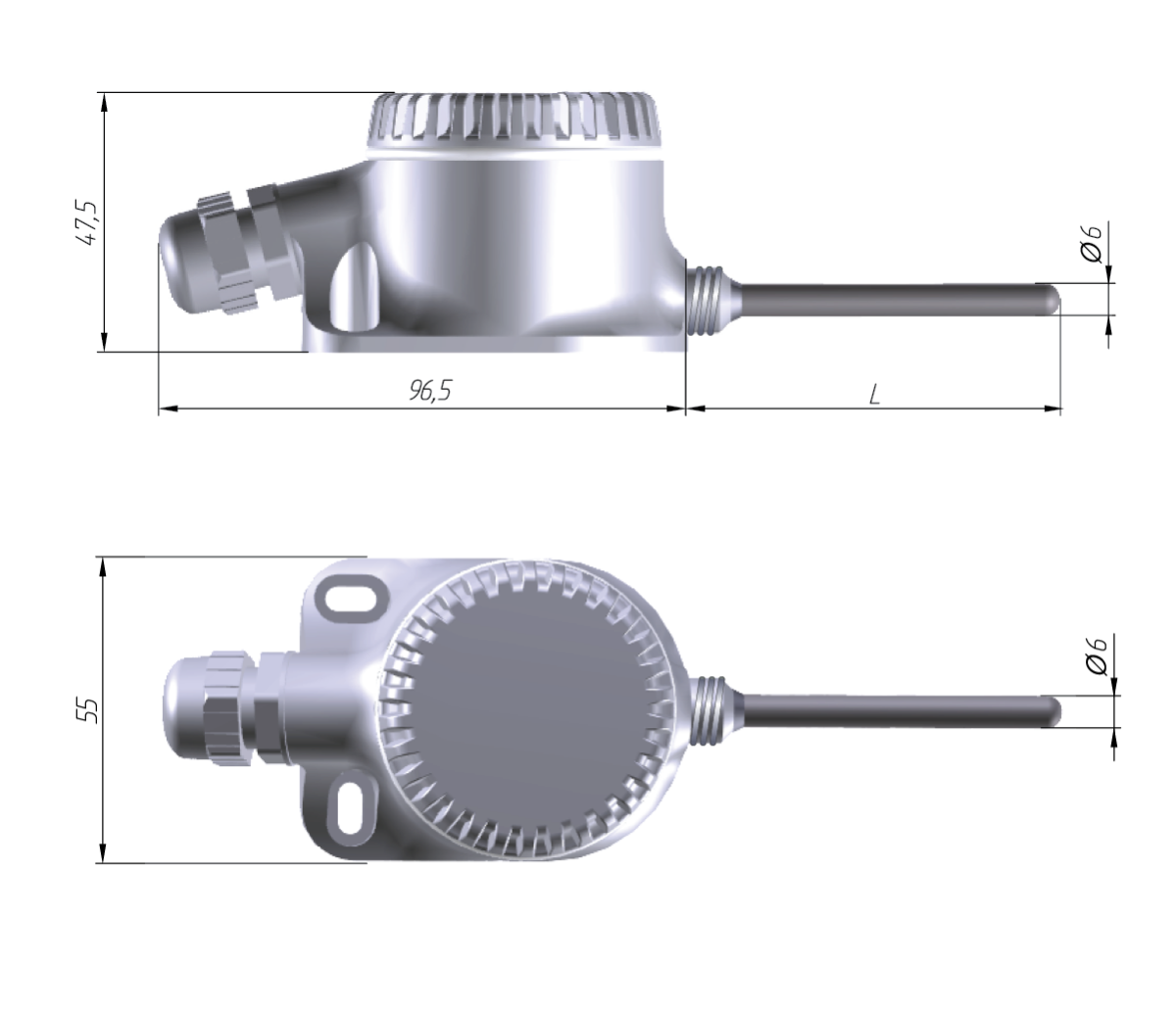

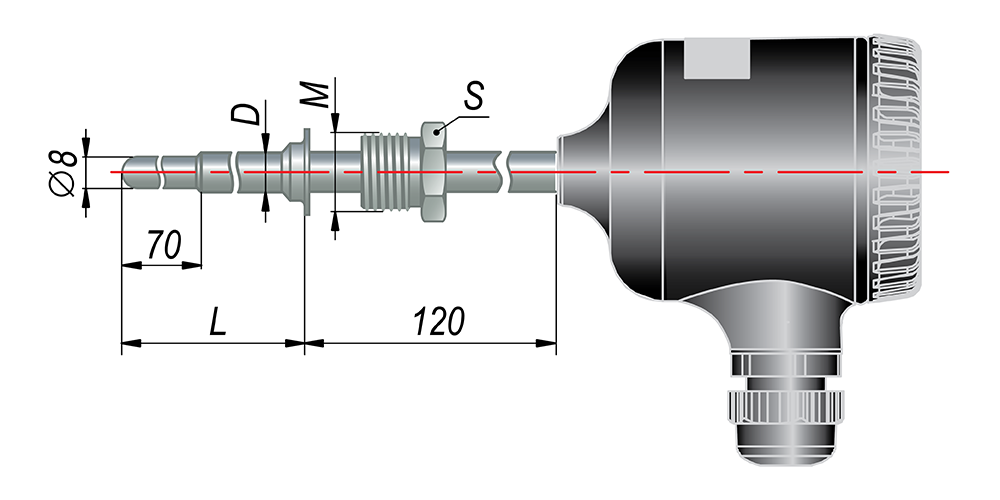

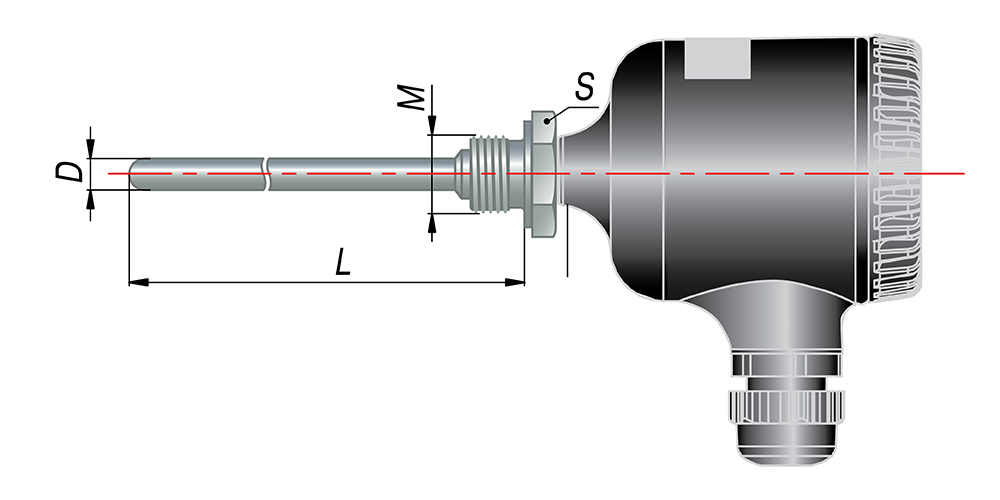

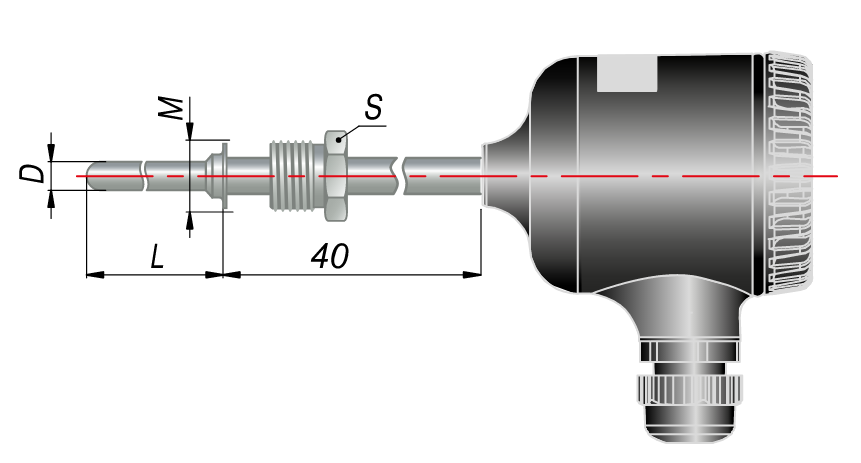

Конструктивное исполнение коммутационной головки для ДТС-И

Конструктивное исполнение  головки

(увеличенная)

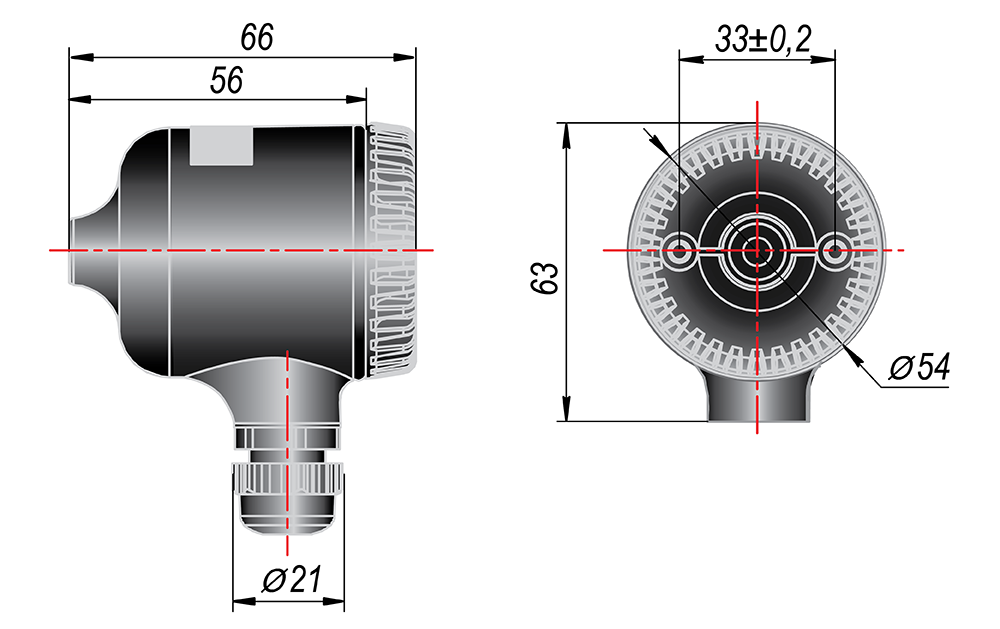

Пластмассовая

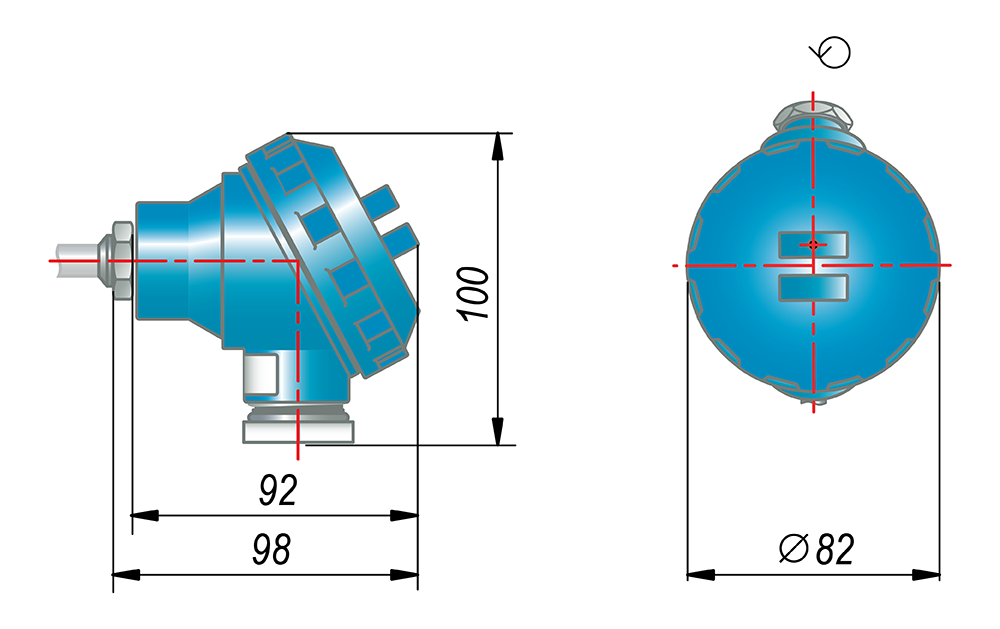

Металлическая



Наименование

Значение

Номинальное значение напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

12...36 В

Максимальная мощность, потребляемая преобразователем

0,8 Вт

Диапазон выходного тока преобразователя

4...20 мА

Вид зависимости «ток от температуры»

линейная

Нелинейность преобразования, не хуже

±0,2 %

Разрядность цифро-аналогового преобразователя, не менее

12 бит

Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более

30

Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более

100

Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В)

500 Ом ±5 %

Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В) *

1250 Ом

Пульсации выходного сигнала

0,6 %

Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более

30 мин

Показатель тепловой инерции, не более

20...40 с

ДТС-И со встроенным нормирующим преобразователем.

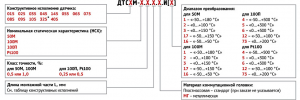

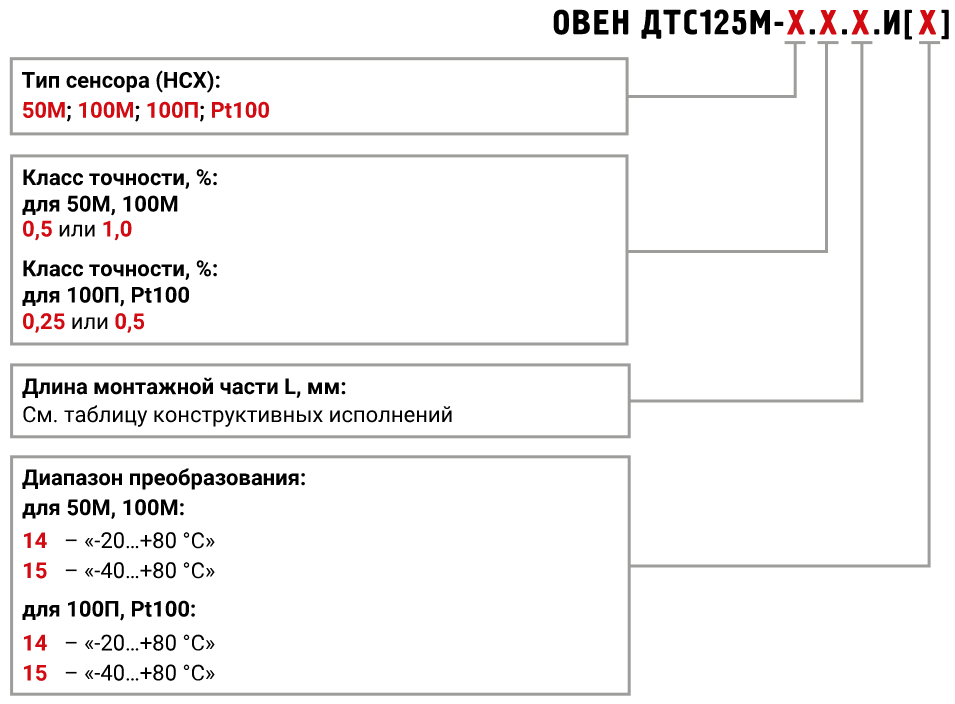

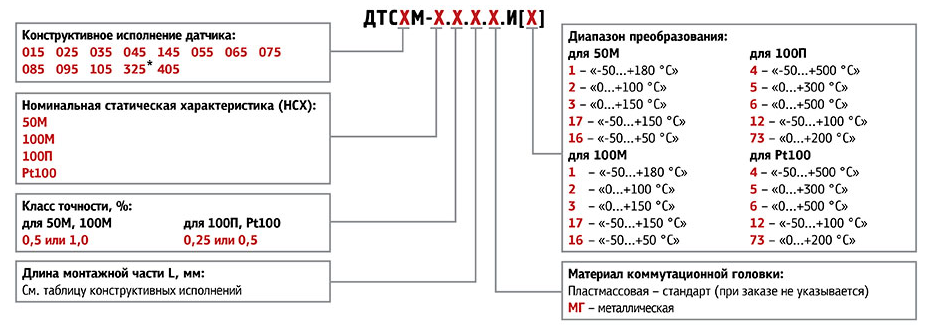

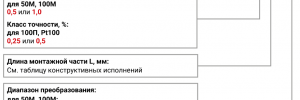

Схема обозначения термометров сопротивления с выходным сигналом 4...20 мА

Обозначение при заказе ДТС125Л

Для обозначения при заказе используется стандартная маркировка для производимых компанией ОВЕН датчиков температуры, с следующими отличиями:

  • после обозначения конструктивного исполнения (модели) датчика, указывается заглавная буква "Л" (Луцкая), указывающая на то что датчик выполнен с увеличенной комутационной головкой;
  • в конце маркировки, перед диапазоном преобразования, через точку приписывается заглавная буква «И», обозначающая наличие встроенного в головку датчика нормирующего преобразователя с выходным сигналом 4…20мА;
  • в конце маркировки в скобках указывается диапазон температур преобразования, обозначенный цифрой (1-10).

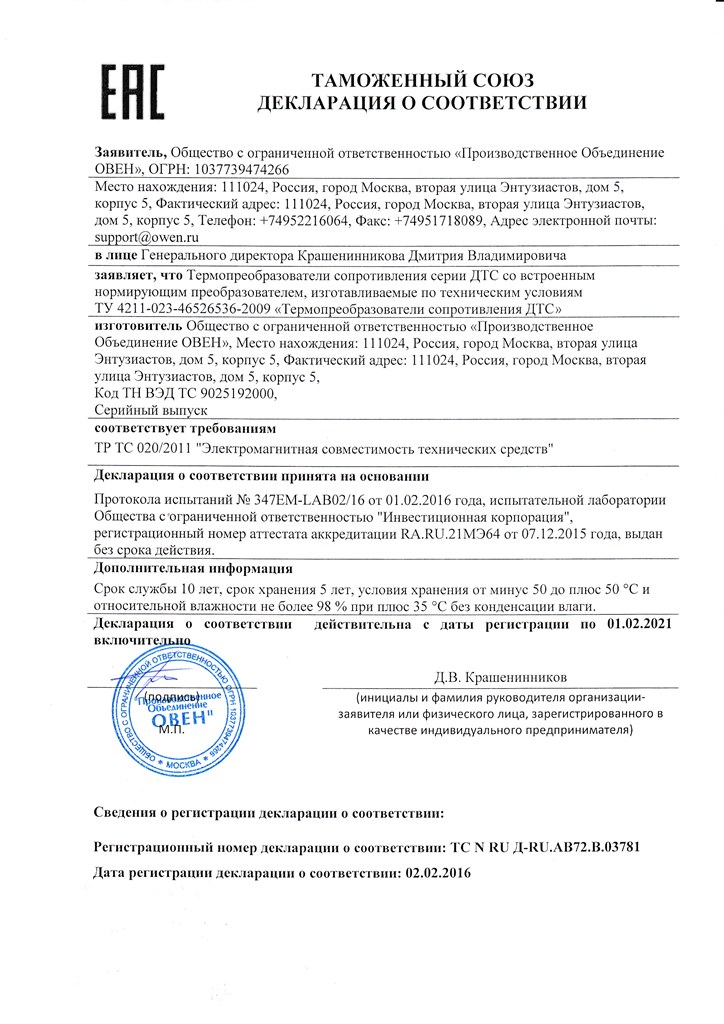

Декларация о соответствии на ДТС с НП

Экспертное заключение на ДТС

Сертификат средств измерений ДТС

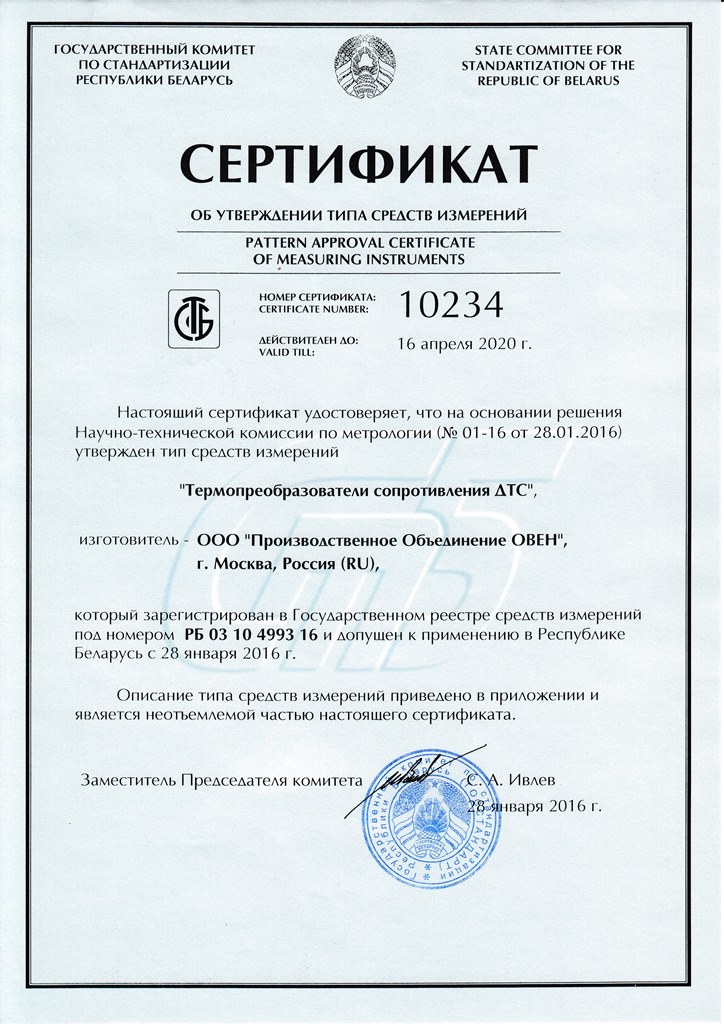

Свидетельство о типовом одобрении на ДТС

Сертификат соответствия ГАЗПРОМСЕРТ для ДТС

Руководство по эксплуатации ДТС-и и ДТП-и
