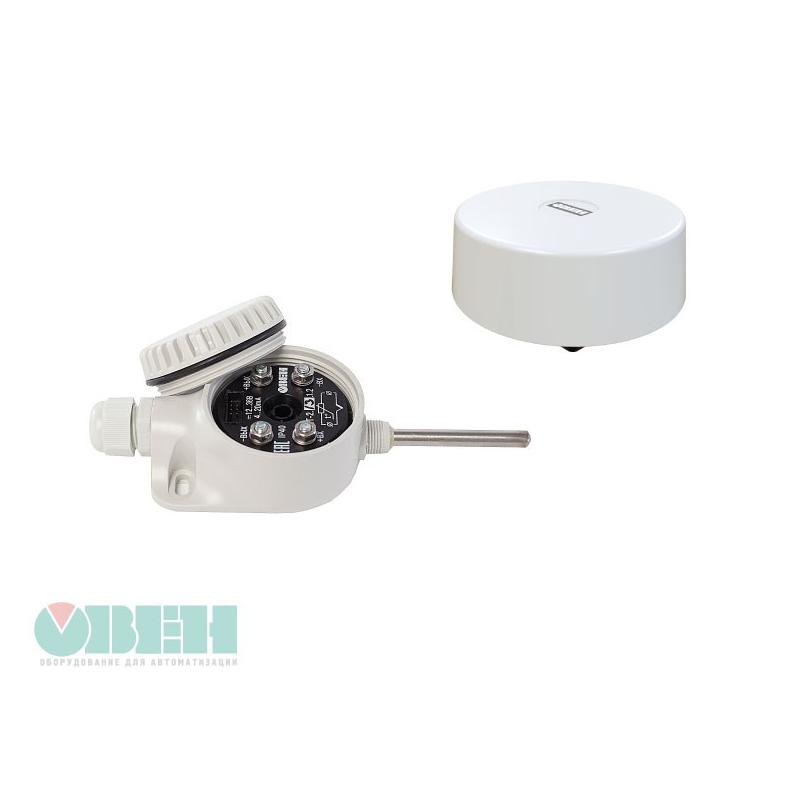

ДТС термосопротивления для измерения температуры воздуха

Производитель: Овен
ОписаниеОбозначения при заказеДокументация

Предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция коммутационной головки преобразователя позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов или иных средств крепления.

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструкция модели ДТС125Л и ДТС125М.И имеет степень защиты от пыли и влаги IP65, дополнительно можно приобрести экран для защиты от солнечных лучей под разную длину монтажной части.

Конструкция модели ДТС3005 имеет степень защиты от пыли и влаги IP54.

 ДТС125М.И – это датчики со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

В состав термопреобразователя входят:

  • первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС);
  • измерительный преобразователь НПТ-3, встроенный в головку датчика.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения, соответствующего термозонда.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивные исполнения

Фото

Конструктивное исполнение

НСХ

Класс допуска/ точности

Схема  соединения

Диапазон рабочих тем-р, °С

Длина монтажной части, мм

Аксессуары (приобретаются отдельно)

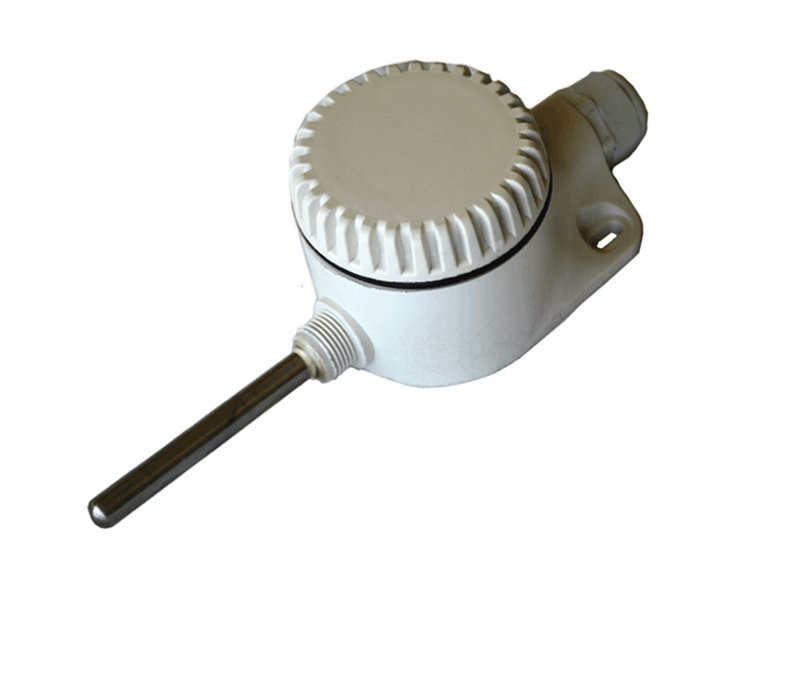

ДТС125Л (выходной сигнал -  сопротивление)

dtc125l

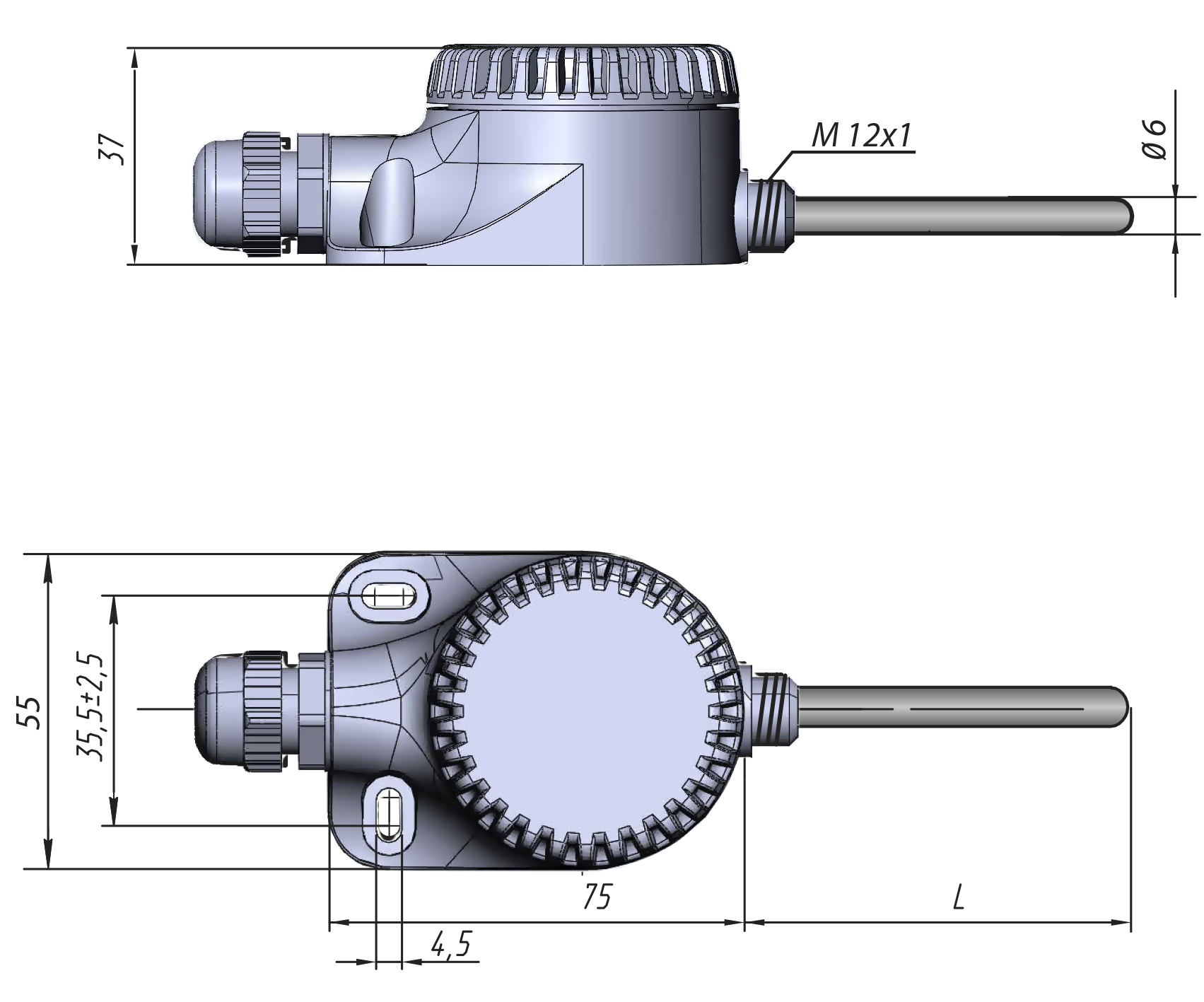

 datchik dtc l chertezh new

50М, 100М

В, C

2-проводная

3-проводная

4-проводная

-50...+125

60, 80, 100

Экран для защиты от солнечных лучей.

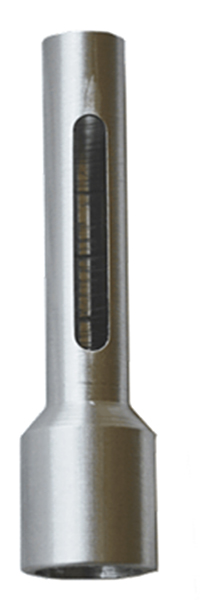

iekran

50П, 100П, Рt100, Рt500,

 Рt1000

A, B, C

ДТС125Л.И (выходной сигнал ток 4...20 мА)

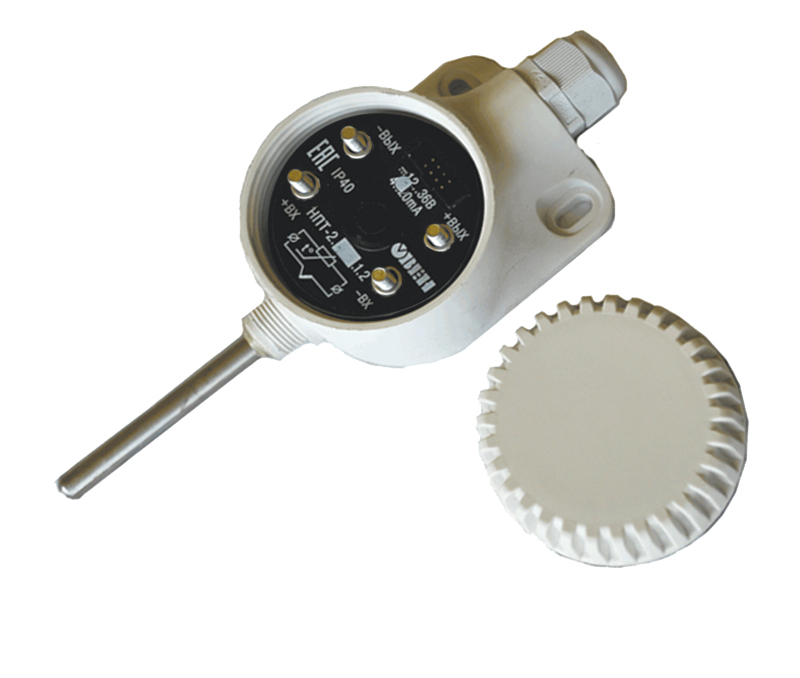

dtc125l.i new

 datchik dtc l chertezh new 1

50М, 100М

0,5 %

1,0 %

2-проводная

(выходной сигнал 4…20 мА)

-50...+80

100П, Рt100

0,25 %

0,5 %

ДТС3005 (выходной сигнал - сопротивление)

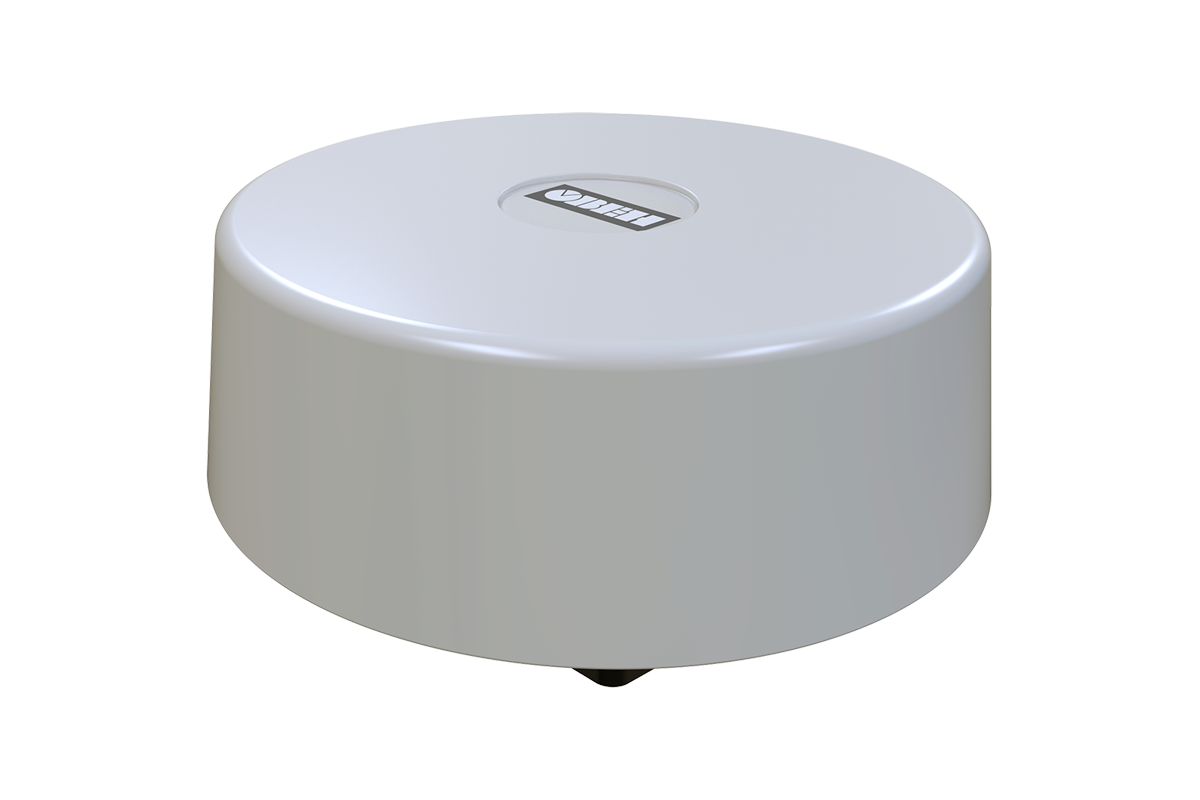

dtc3005

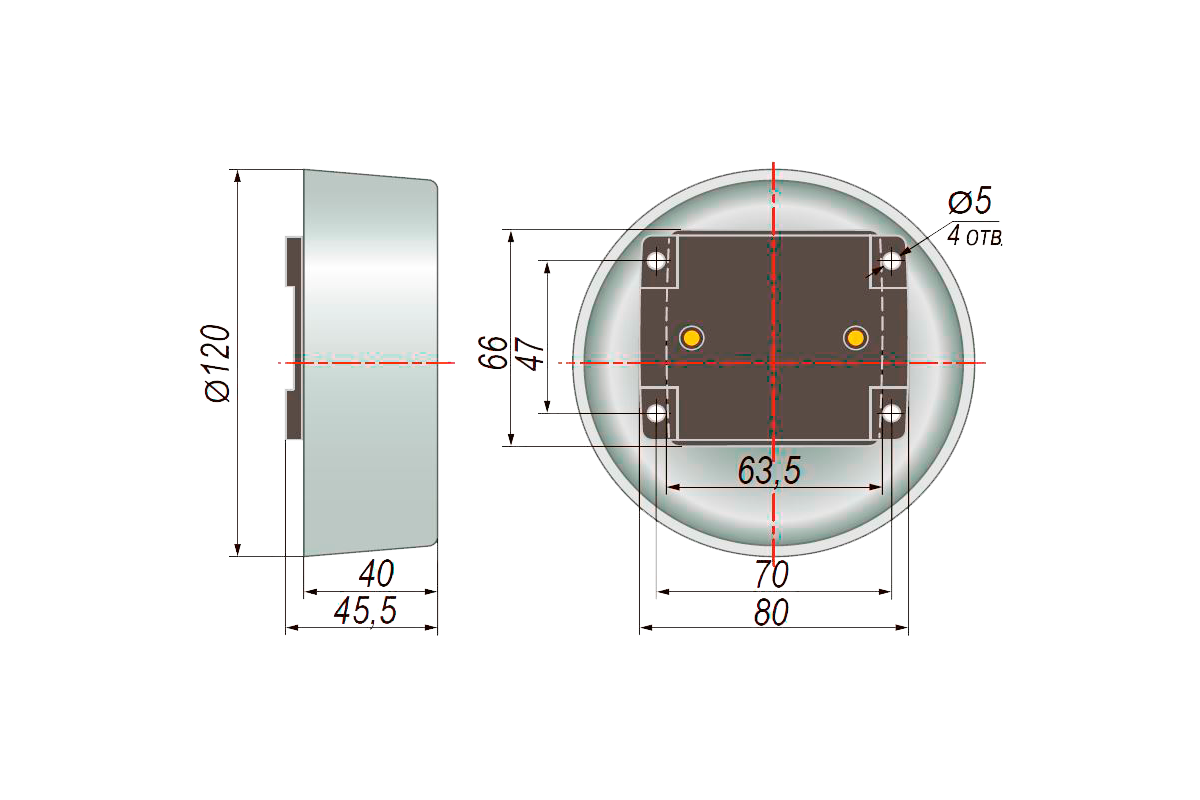

 cx dtc3005

50М, Рt100, Рt500

В

2-проводная

3-проводная

4-проводная

-50...+100

-

нет



 Экран для ДТС125Л выбирается исходя из длины монтажной части датчика

  • ЭКРАН01 для датчика ДТС125Л с длиной монтажной части 60 мм
  • ЭКРАН02 для датчика ДТС125Л с длиной монтажной части 80 мм
  • ЭКРАН03 для датчика ДТС125Л с длиной монтажной части 100 мм

dtc125l

ДТС125Л.И (выходной сигнал -  ток 4...20 мА)

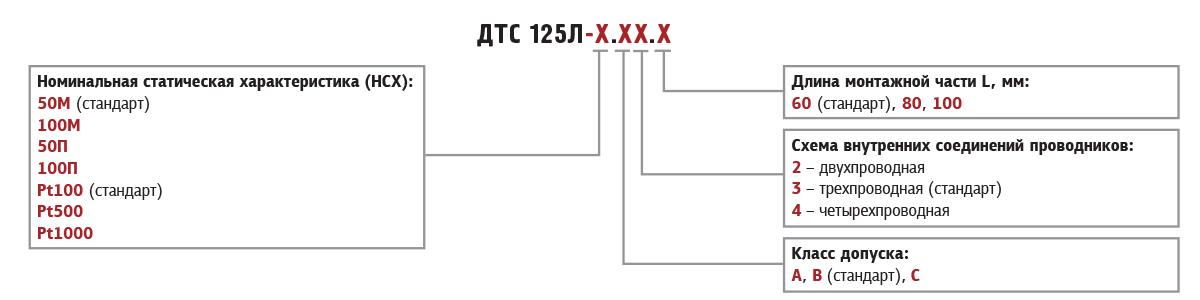

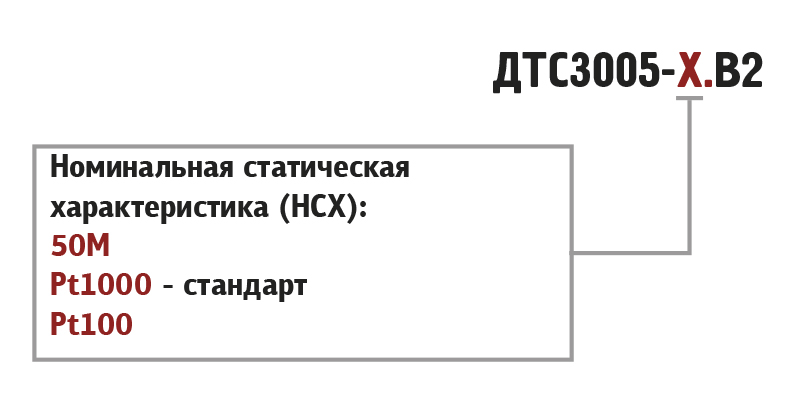

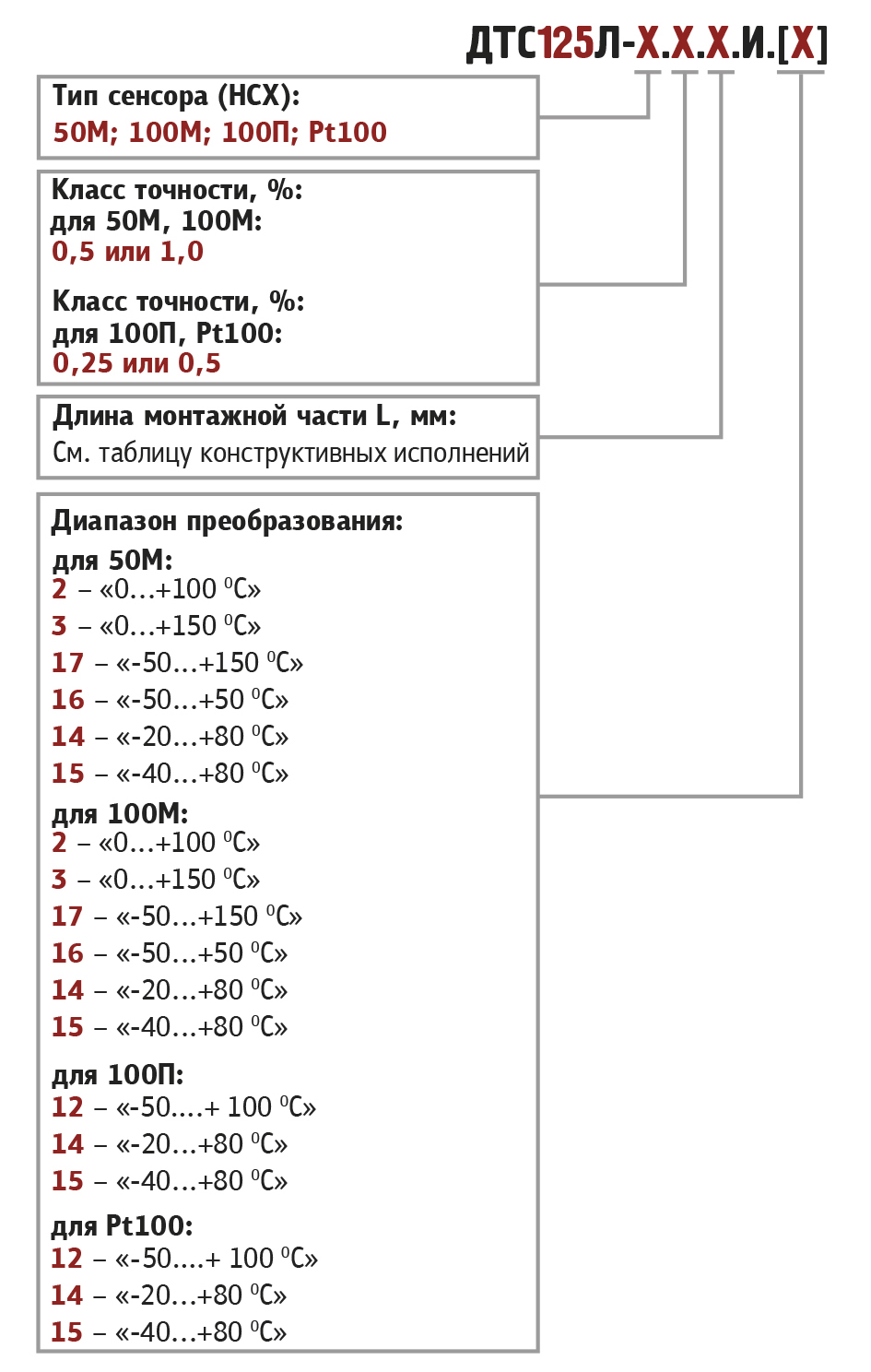

dtc125l oboznachenie pri zakaze dtc3005 oboznachenie
ДТС125Л (выходной сигнал -  сопротивление) ДТС3005 (выходной сигнал - сопротивление)



Экспертное заключение на ДТС

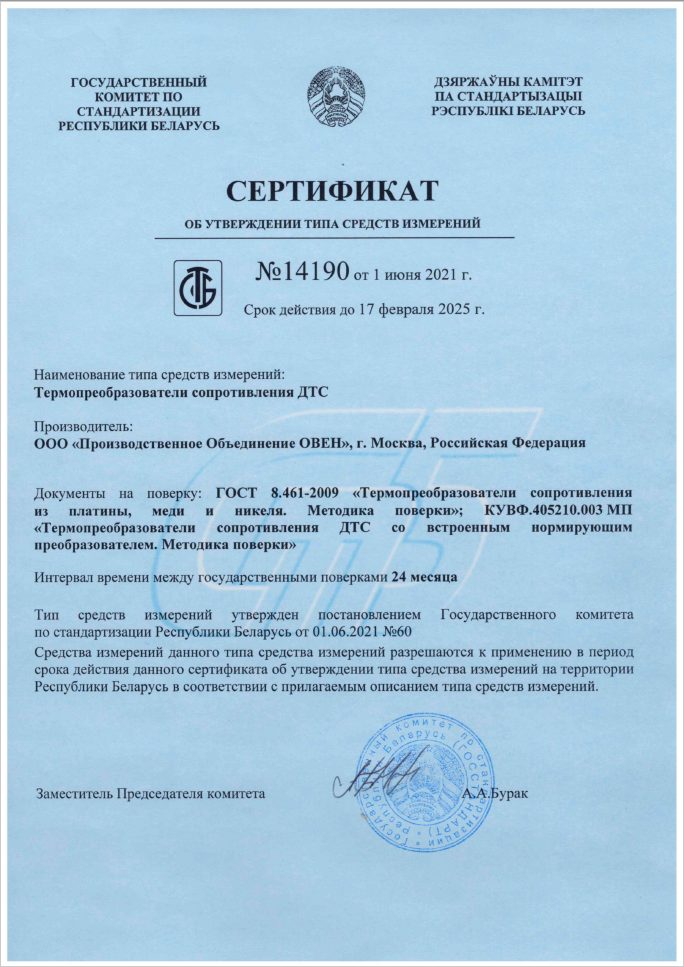

Сертификат средств измерений ДТС

Свидетельство о типовом одобрении ДТС

Сертификат соответствия ГАЗПРОМСЕРТ для ДТС

Руководство по эксплуатации ДТС
