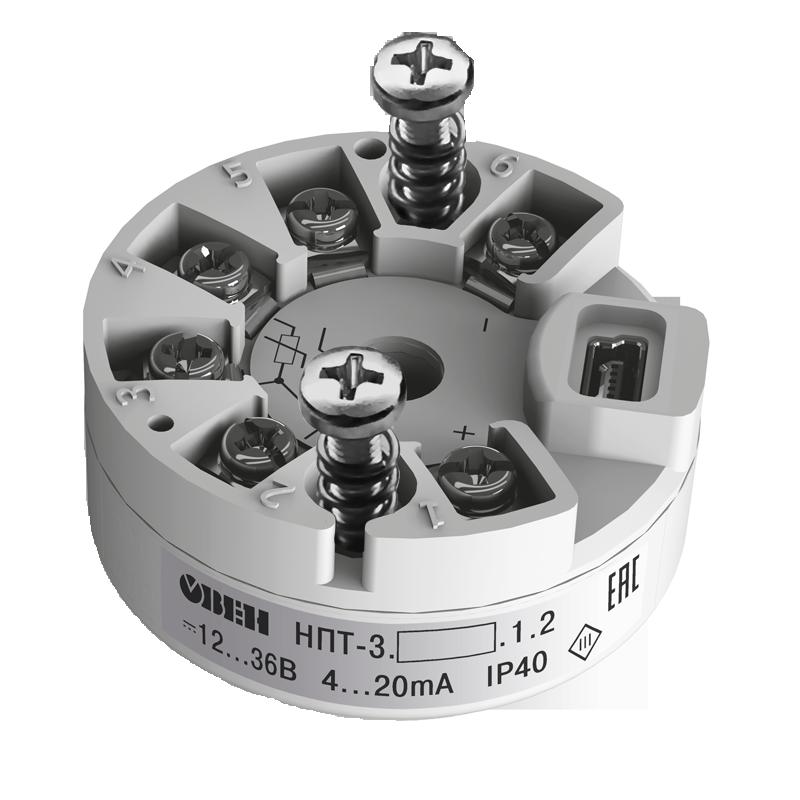

НПТ-3 нормирующий преобразователь в головку «евро» (тип В)

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхема подключенияДокументация

Назначение преобразователя аналоговых сигналов НПТ-3

ОВЕН НПТ-3 совместно с входными датчиками предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователи НПТ-3 предназначены для работы с преобразователями термоэлектрическими (термопарами) по ГОСТ Р 8.585-2001 и термопреобразователями сопротивления по ГОСТ Р 6651-2009.

Применение преобразователя аналоговых сигналов позволяет унифицировать сигналы, используемые в системе, что упрощает подключение отечественных датчиков к контроллерам зарубежных производителей, облегчает задачу подключения датчиков к вторичному измерительному прибору, если они находятся далеко друг от друга, помогает снизить влияние электромагнитных помех, своевременно обнаруживать аварийные сигналы.

ОВЕН НПТ-3 может применяться в системах автоматического управления процессами в пищевой, нефтехимической, металлургической и других отраслях промышленности, жилищно-коммунальном хозяйстве, информационных системах, системах диспетчеризации.

Особенности преобразователя ОВЕН НПТ-3

  • Работает со всеми типовыми градуировками ТС и ТП.
  • 2-, 3- и 4-проводная схема подключения ТС.
  • Высокая точность даже в узких диапазонах преобразования температур.
  • Настройка с помощью компьютера (тип датчика, диапазон преобразования и пр.).
  • Подключается к компьютеру кабелем miniUSB.
  • Устанавливается в головку датчика типа В.
  • Внесен в реестр средств измерения.
  • Эксплуатация при температуре окружающий среды: от -40 до +85 °С.
Наименование Значение
Номинальное значение напряжения питания (постоянного тока) 24 В
Диапазон допустимых напряжений питания (постоянного тока) 12 - 36 В
Максимальная мощность, потребляемая преобразователем 0.8 Вт
Диапазон выходного тока преобразователя 4 - 20 мА
Функция преобразователя входных сигналов линейная
Нелинейность преобразователя, не хуже ± 0.2 %
Разрядность цифро-аналогового преобразователя, не менее 12 бит
Номинальное значение сопротивление нагрузки
(при напряжении питания 24 В)
500 Ом ± 5 %
Максимально допустимое сопротивление нагрузки
(при напряжении питания 36 В)
1250 Ом
Пульсации входного сигнала 0.6 %
Время установления рабочего режима для преобразователя (предварительный прогрев)
после включения напряжения питания, не более
30 мин
Время установления выходного сигнала после скачкообразного изменения входного
сигнала, не более
1 с
Время непрерывной работы круглосуточно
Габаритные размеры Ø44х18±1 мм
Степень защиты корпуса IP40
Масса, не более 100 г
Средняя наработка на отказ, не более 50 000 ч
Средний срок службы, не менее 12 лет

*  Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (UПИТ - 11) В / 0,020 А, где RH  – Суммарное  сопротивление измерительного прибора и согласующего   резистора.

Характеристики датчиков и входных сигналов

Условное обозначение
НСХ датчика
Диапазон измерений, оС Условное обозначение
НСХ датчика
Диапазон измерений, оС
Термометры сопротивления по ГОСТ 6651 Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
Cu 50(а = 0.00426 оС-1) -50...+200 ТХК (L) -200...+800
50М (а = 0.00428 оС-1) -180...+200 ТЖК (J) -200...+1200
Pt 50 (а = 0.00385 оС-1) -200...+750 ТНН (N) -200...+1300
50П (а = 0.00391 оС-1) -200...+750 ТХА (К) -200...+1300
Cu 100 (а = 0.00426 оС-1) -50...+200 ТПП (S) 0...+1750
100 М (а = 0.00428 оС-1)
-180...+200 ТПП (R) 0...+1750
Pt 100 (а = 0.00385 оС-1) -200...+750 ТПР (В) +200...+1800
100П (а = 0.00391 оС-1) -200...+750 ТВР (А-1) 0...+2500
100Н (а = 0.00617 оС-1) -60...+180 ТВР (А-1) 0...+1800
Pt 500
Pt 1000 (а = 0.00385 оС-1)
-200...+850 ТВР (А-3) 0...+1800
500 П
1000П (а = 0.00391 оС-1)
-200...+850 ТМК (Т) -200...+400

uctanovocnii ric

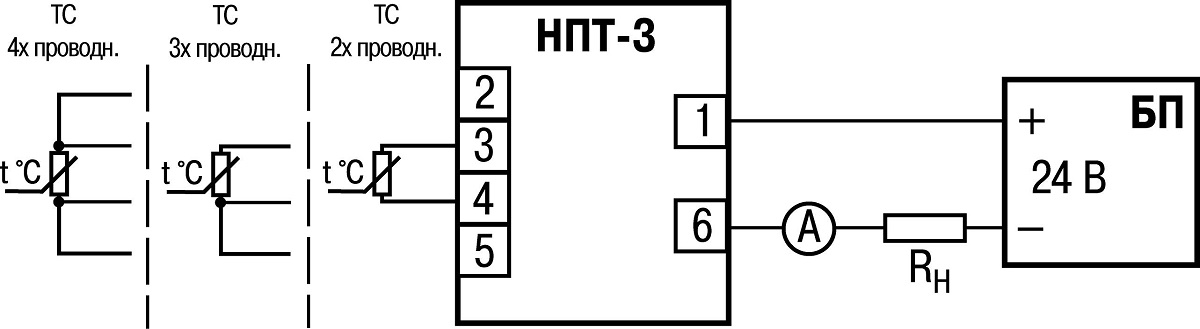

Схема подключения ТС к преобразователю

uctanovocnii ric2

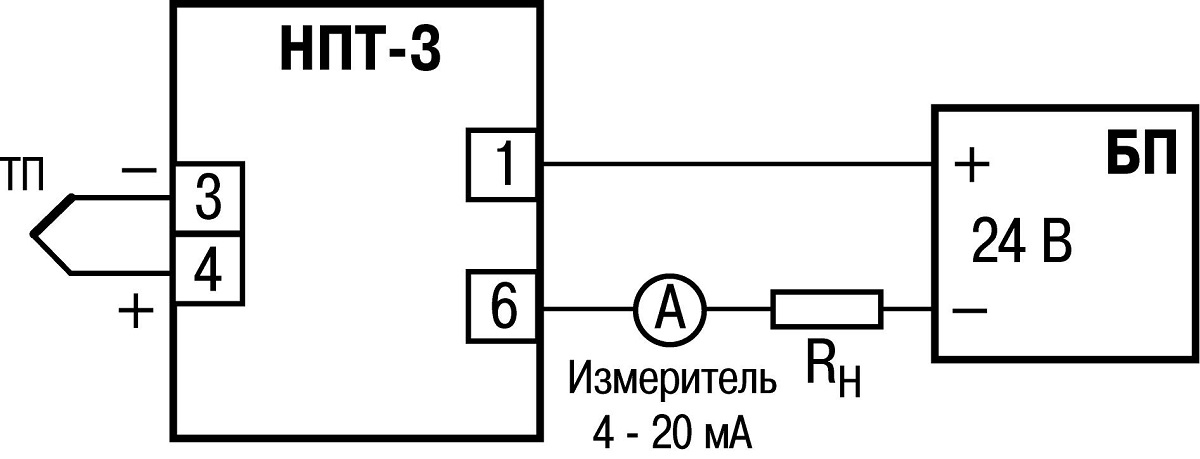

Схема подключения ТП к преобразователю

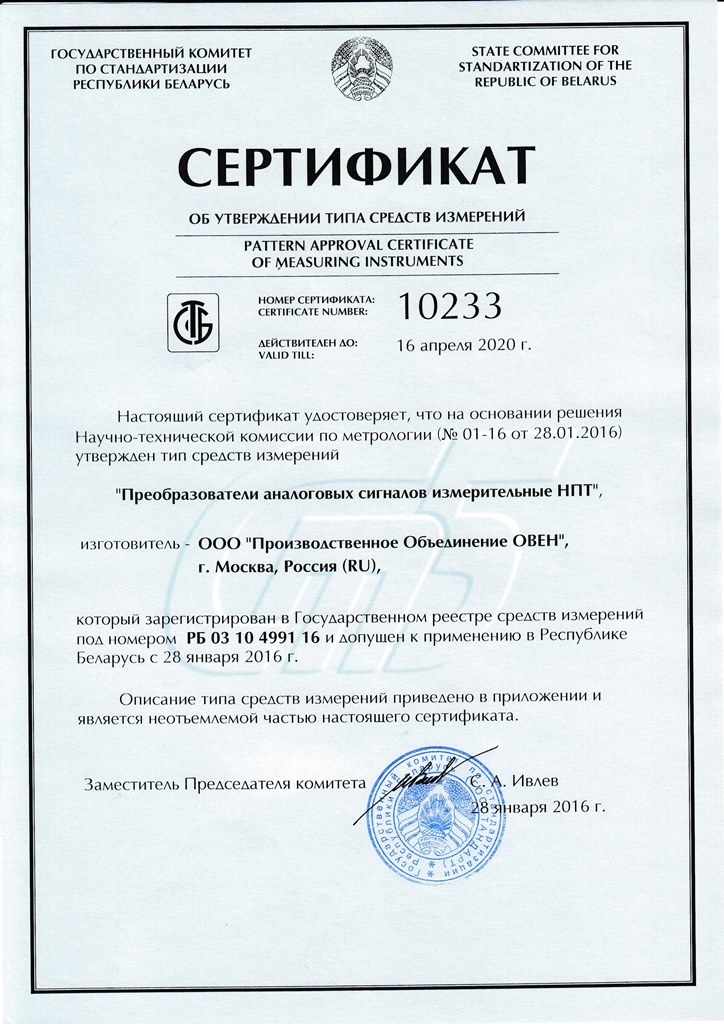

Сертификат средств измерений НПТ

Свидетельство о типовом одобрении НПТ

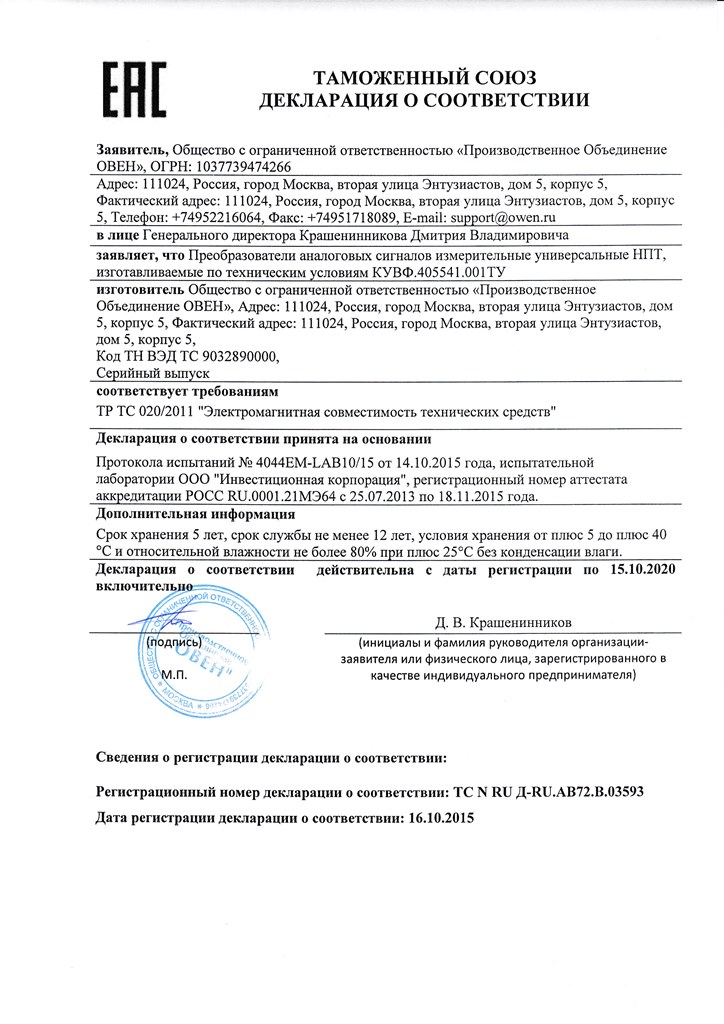

Декларация о соответствии на НПТ

Руководство по эксплуатации НПТ-3

Описание программы конфигуратор НПТ-3
