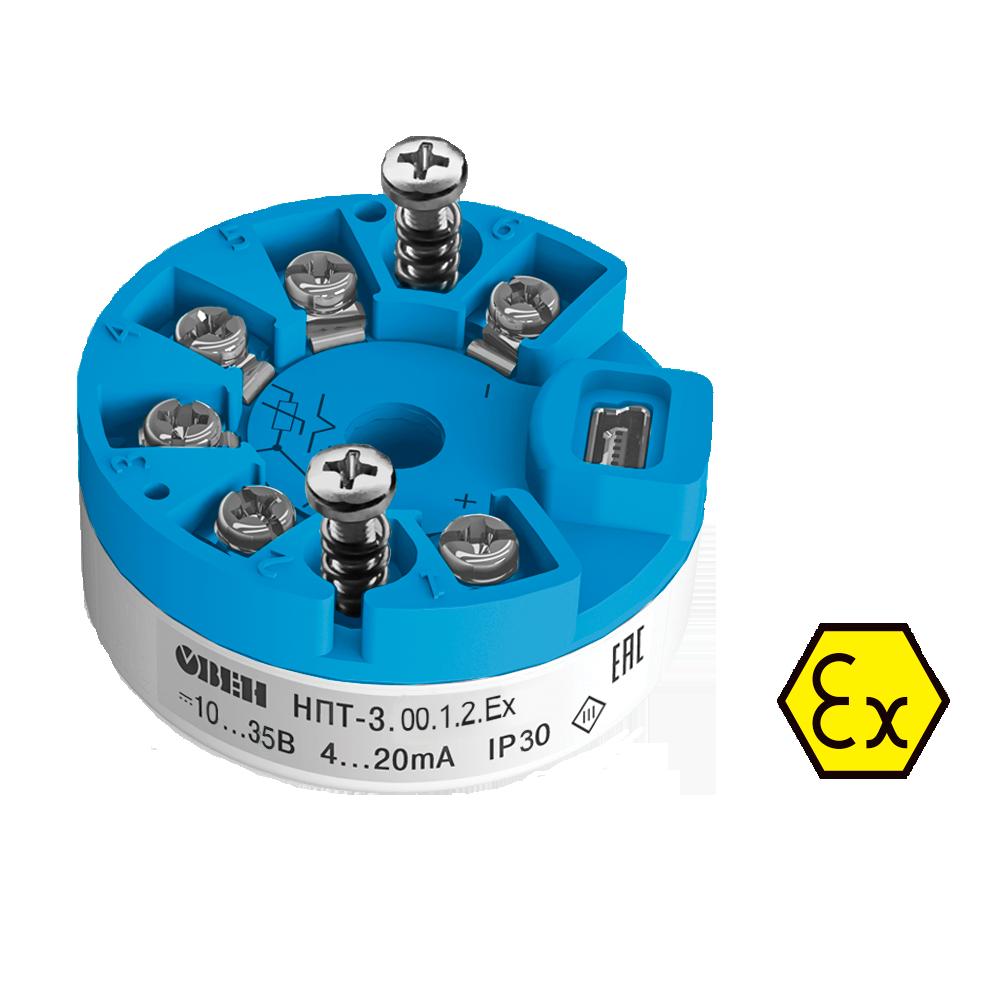

НПТ-3-Ех нормирующий преобразователь в головку «евро» (тип В) во взрывозащищенном исполнении

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхема подключенияДокументация

Назначение универсального нормирующего преобразователя ОВЕН НПТ-3.Ех

Преобразователь предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4-20 мА. НПТ- 3.Ex работает совместно с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ 6651-2009.

Преобразователь согласно ГОСТ Р 51330.10-99 (МЭК 60079-11-99) выполнен с взрывозащитой вида: «Искробезопасная электрическая цепь» (i), уровень взрывозащищенности «особо взрывозащищенный» (а), категория IIС, температурный класс Т5.

Преобразователи могут быть использованы в коммунальном хозяйстве, в информационно-измерительных комплексах, в химической,  нефтегазовой, теплоэнергетической  и других отраслях промышленности, в том числе подконтрольных Ростехнадзору.

Основные функции и характеристики универсального нормирующего преобразователя ОВЕН НПТ-3.Ех

  • Преобразование сигналов термодатчиков в унифицированный сигнал 4...20мА
  • Универсальный вход
  • Поддержка большинства известных типов термодатчиков (50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt1000, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R), ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т)
  • Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
  • Искробезопасная входная цепь
  • Широкий диапазон рабочих температур окружающий среды: -40…+85°С
  • Интерфейс связи USB, предназначенный для подключения к ПК и настройки параметров преобразователя (типа датчика, диапазона преобразования входного сигнала и пр.)
  • Гальваническая развязка 1500 В между входными и выходными цепями преобразователя
  • · Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А
Наименование Значение
Номинальное значение напряжения питания от сети постоянного тока, В 24
Диапазон допустимых напряжений питания от сети постоянного тока, В от 18 до 36
Потребляемый ток, мА, не более:
- для рабочего режима 25
- для режима конфигурирования (питание осуществляется от USB-Host) 50
Максимальная потребляемая мощность, Вт 1.5
Номинальный диапазон выходного тока преобразователя, мА от 4 до 20
Функция преобразования входных сигналов линейная
Нелинейность преобразования, не хуже ± 0.1 %
Допустимое отклонение сопротивлений проводов при трехпроводной
схеме подключения ТС, не более
0.01 % от R0
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В), Ом 600 ± 5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В)*, Ом 900
Пульсации выходного сигнала 0.6 %
Время установления рабочего режима (предварительный подогрев), мин, не более 30
Время установления выходного сигнала после скачкообразного изменения входного,
сек, не более
2
Время непрерывной работы круглосуточно
Интерфейс связи с ПК USB2.0 Full Speed
Габаритные рамеры, мм Ø44х30 ± 1
Степень защиты корпуса IP40
Масса, кг, не более 0.15
Средняя наработка на отказ, ч, не менее 50 000
Средний срок службы, лет, не менее 12
*) Максимальное сопротивление нагрузки: Rн (Ом) = (U пит - 18) В / 0.020 А
Номинал согласующего резистора должен соответствовать:
R согл. мин < R согл. < R согл. макс;
R согл. макс = (U пит - 17 В - 0.02 AR изм.п.) / 0.02 А;
R согл. мин = (U пит - 0.02 AR изм.п.) / 0.02 А;
где R н - суммарное сопротивление измерительного прибора и согласующего резистора;
      R изм.п. - сопротивление измерительного прибора;
      U пит - напряжение питания прибора.

Параметры искробезопасных цепей

Параметр Клеммы "2", "3", "4"
Максимальное входное напряжение Ui, В 60
Максимальный выходной ток Iо, мА 47.4
Максимальная внешняя емкость Со, мкФ 0.017
Максимальная внешняя индуктивность Lо, мГн 14.86

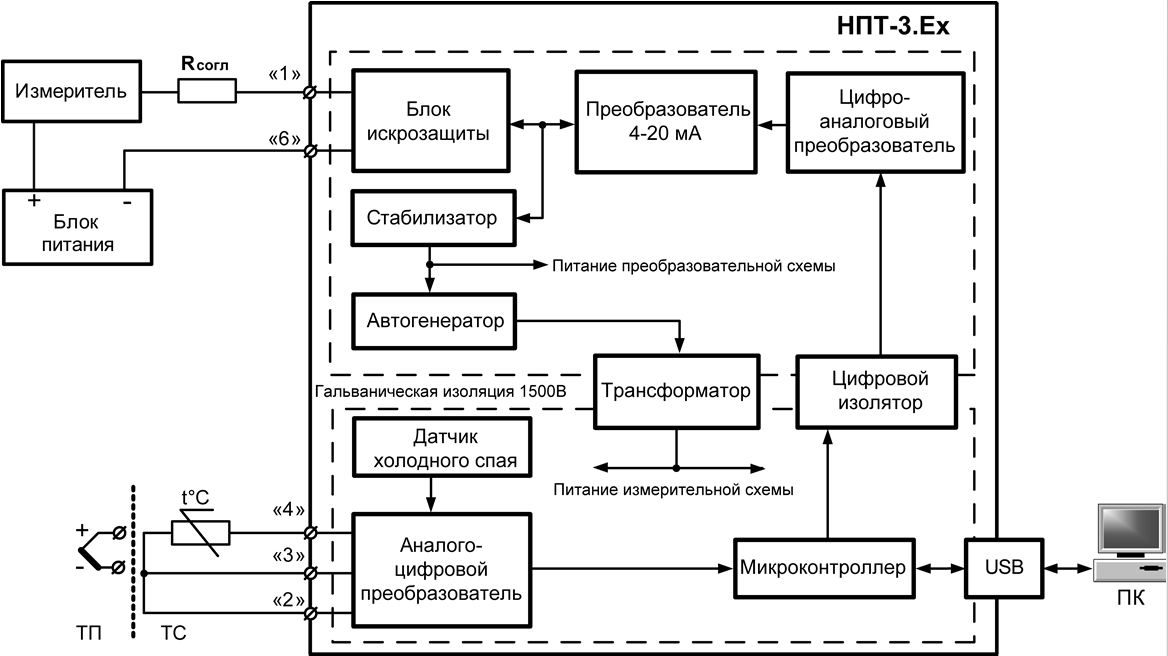

npt3ex sp

Клеммы 2, 3, 4 являются искробезопасными, к ним подключается первичный преобразователь.
1, 6 - контакты для подключения выходного сигнала "4...20 мА" к измерительному устройству.
Подключение измерителя осуществляется через согласующий резистор R согл.

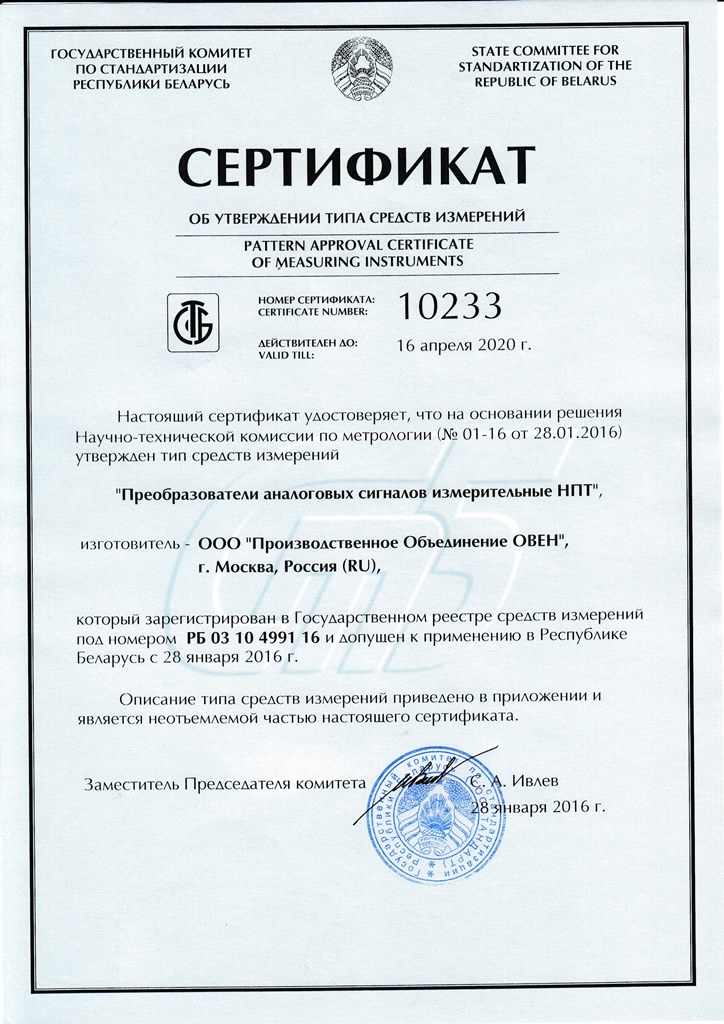

Сертификат средств измерений НПТ

Свидетельство о типовом одобрении НПТ

Сертификат взрывозащиты для НПТ3.Ех

Описание программы конфигуратор НПТ

logo niz
