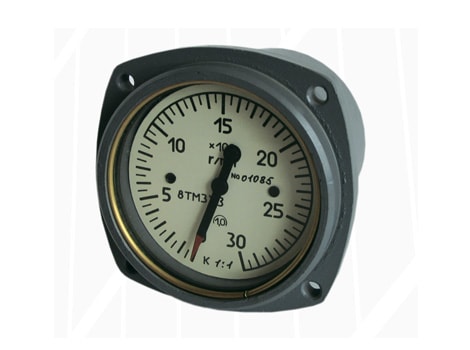

Тахометры магнитоиндукционные 8 ТМ

Array
Производитель: СПЗ
ОписаниеТехнические характеристикиГабаритные и присоединительные размеры

Тахометры предназначены для непрерывного измерения частоты вращения частей машин и механизмов.

Подсоединение тахометров осуществляется через пружинную муфту при жестком креплении к объекту или через гибкий вал с креплением к объекту или через гибкий вал с креплением к объекту посредством амортизаторов.

Тахометры магнитоиндукционные типа 8ТМ предназначены для непрерывного измерения частоты вращения частей машин и механизмов.

Допускаемая основная погрешность тахометра, %, не более:
   в пределах рабочего диапазона измерения ±1
   в остальной части шкалы (для тахометров с односторонней
шкалой - от верхнего предела измерения; для тахометров с
двухсторонней шкалой - от суммы верхних пределов измерения)
±1.5
Способ присоединения тахометра к объекту измерения

пружинной муфтой с посадочным диаметром
хвостовика - 25 или 40 мм;
гибким валом

Направление вращения приводного вала тахометра

для тахометров с односторонней шкалой - левое
и правое (за левое вращение приводного вала
тахометра принимается вращение его против
часовой стрелки, а за правое - по часовой стрелке,
если смотреть на тахометр со стороны приводного вала);
для тахометров с двусторонней шкалой - двустороннее

Климатические исполнения тахометров У3 - для работы при температуреот -60 до +60 оС и относительной влажности до 80%;
Т3 - для работы при температуре от -10 до +55 оС и относительной влажности до 80%
Масса тахометра (без учета гибкого вала) не более 1.4 кг
Исполнение
тахометра
Диапазон
измерения,
об/мин
Рабочий
диапазон
измерения
об/мин
Коэффициент
тахометра
Максимальная
частота вращения
приводного вала
тахометра, об/мин
Тип шкалы Цена
деления,
об/мин
ТМ 0.5  25-500  150-500  2:1, 4:1  1000, 2000  односторонняя 5
двусторонняя 10
ТМ 0.75 40-750 250-750 2:1, 4:1 1500, 3000 односторонняя 10
ТМ 1  50-1000  300-1000  1:1, 2:1  1000, 2000  односторонняя 10
двусторонняя 20
ТМ 1.5 75-1500 450-1500 1:1, 2:1 1500, 3000 односторонняя 20
ТМ 2  100-2000  600-2000  1:1, 1:2  2000, 1000  односторонняя 20
двусторонняя 50
ТМ 2.5 125-2500 750-2500 1:1 2500 односторонняя 25
ТМ 3 150-3000 900-3000 1:1 3000 односторонняя 50
ТМ 4  200-4000  1200-4000  1:1, 1:2, 1:4  4000, 2000, 1000  односторонняя 50
двусторонняя 100
ТМ 6  300-6000  1800-6000  1:3  2000  односторонняя 50
двусторонняя 100
ТМ 8 400-8000 2400-8000 1:4 2000 односторонняя 100
двусторонняя 200
ТМ 12 600-12000 3600-12000 1:6 2000 односторонняя 100
двусторонняя 400
ТМ16 800-16000 4800-16000 1:8 2000 односторонняя 200
двусторонняя 400

Примечания:

Шкала магнитоиндукционного тахометра ТМ 2.5 отградуирована в процентах.

Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой тахометром.

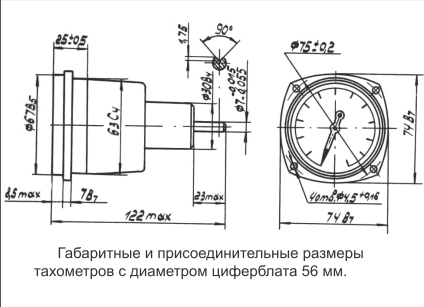

shema 8tm1

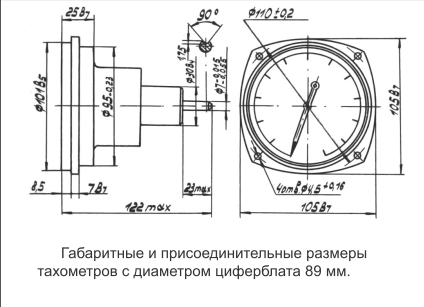

shema 8tm2

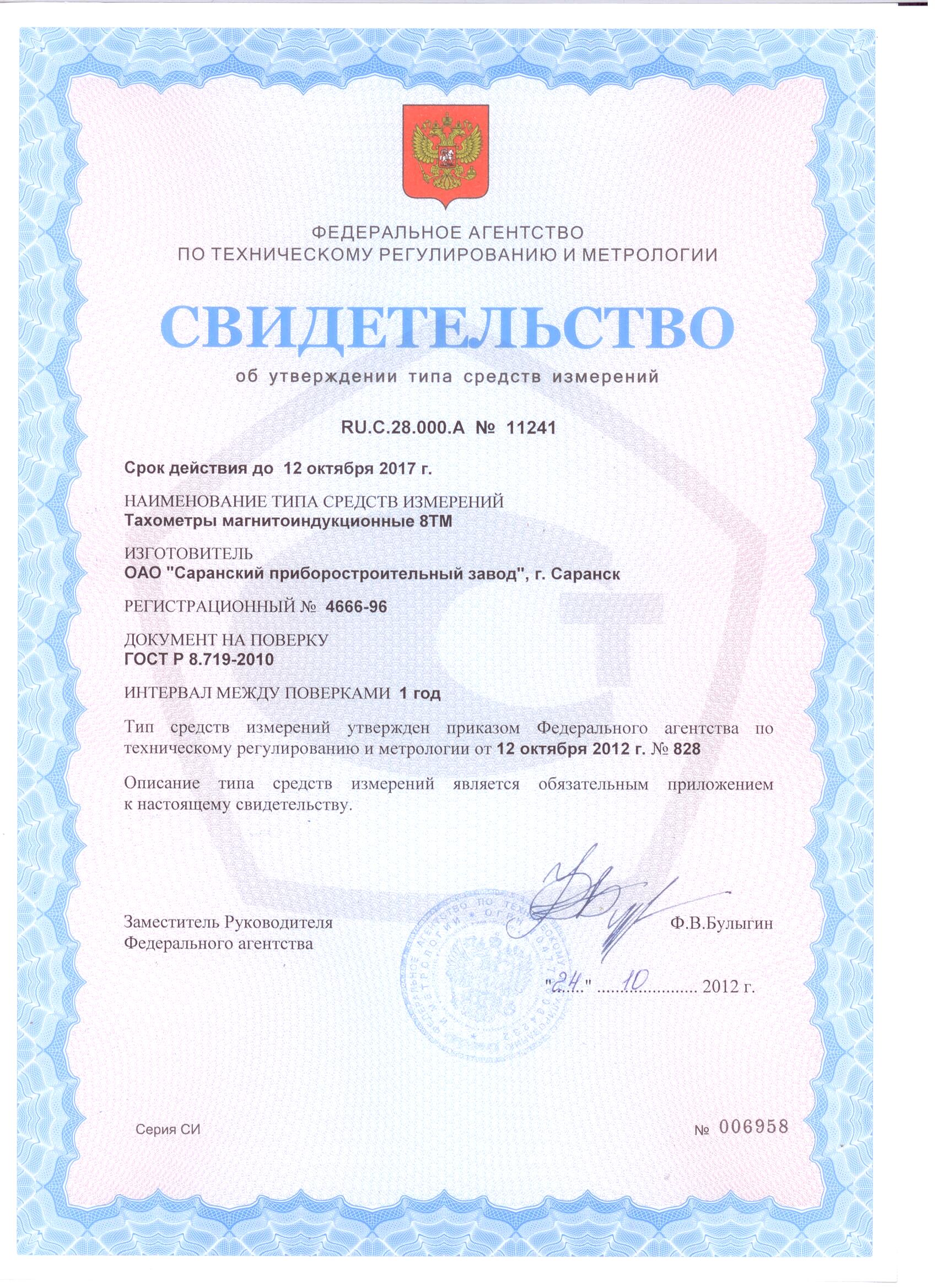

Сертификат об утверждении типа СИ

Техническое описание
