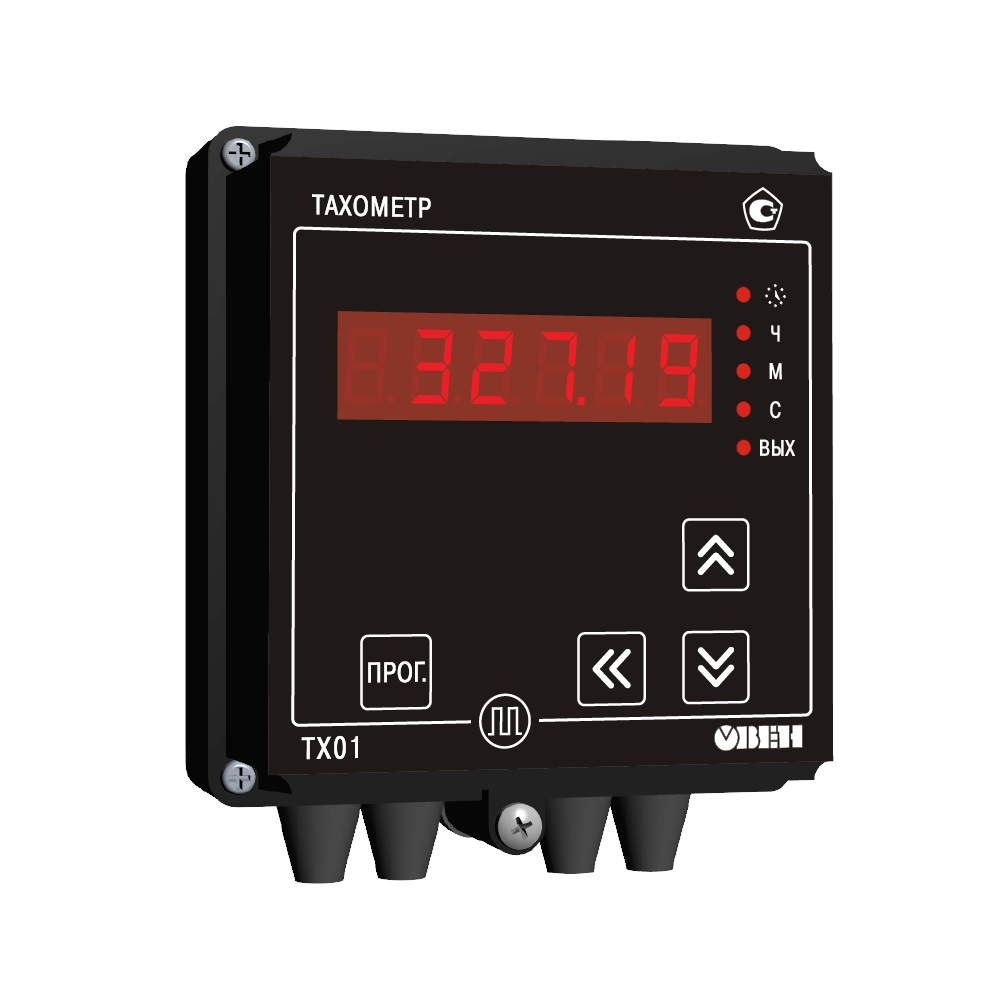

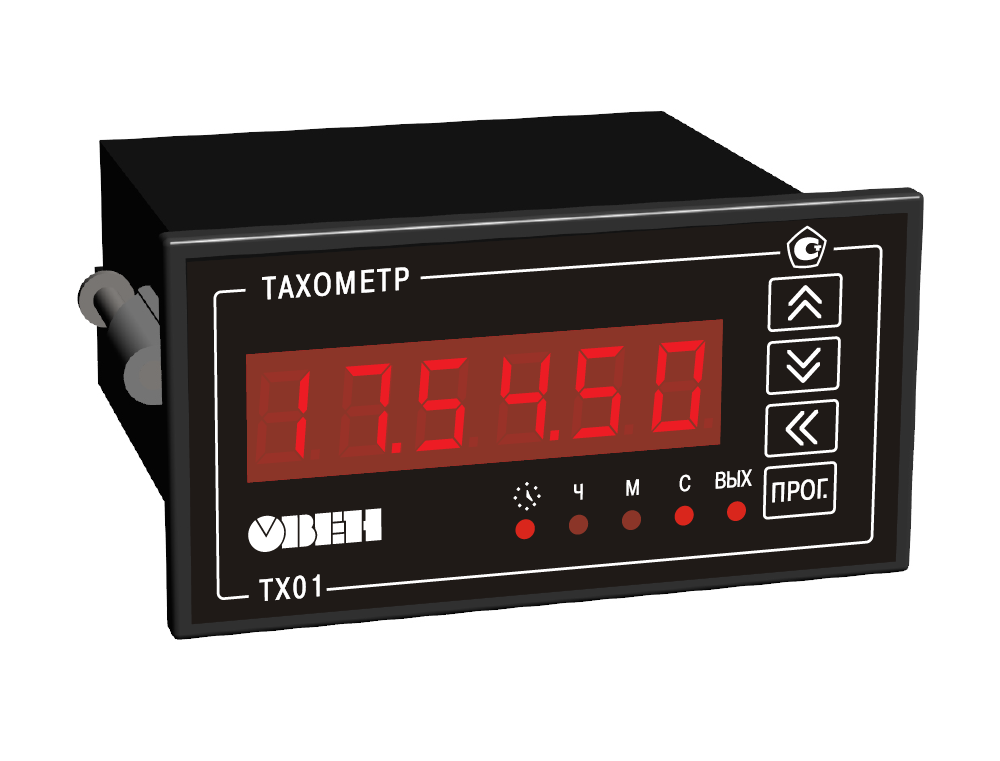

ТХ01-RS многофункциональный тахометр

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Функциональные возможности

  • Измерение скорости вращения и времени наработки.
  • Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
  • 2 модификации по напряжению питания:
    • универсальный источник питания (~110 В, ~230 В и =24 В);
    • питание от бортовой сети или аккумулятора (=12 В и =24 В).
  • Подключение датчиков n-p-n-типа, герконов.
  • Интерфейс RS-485 (Modbus RTU/ASCII).
  • Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
  • Защита настроек паролем.
  • Сохранение настроек и результатов при отключении питания.
  • Работа при низких температурах: -20…+70 °С.

Особенности тахометра ТХ01-RS

  • Госреестр средств измерений РФ, Белоруссии и Казахстана.
  • Свидетельство о типовом одобрении (Морской регистр).
  • Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
  • Аналоговый выход (И, У) – 2 режима работы:
    • П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
    • Регистратор (сигнал изменяется в зависимости от частоты).
  • Каждая модификация имеет в базе:
    • интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
    • питание от =24 В.
    • релейный выход (8 А, ~220 В).

Питание

Диапазон переменного напряжения ТХ01-224.Х.ХХ
Напряжение, В от 90 до 264 (номинальные значения 110, 220 или 240)
Частота, Гц от 47 до 63 (номинальные значения 50 и 60 Гц)
Диапазон напряжения постоянного тока ТХ01-224.Х.ХХ, В от 20 до 34 (номинальное значение 24)
Диапазон напряжения постоянного тока ТХ01-24.Х.ХХ, В от 10.5 до 30 (номинальные значения 12 и 24)
Максимальная потребляемая мощность, ВА
- ТХ01-24.Х.ХР-RS, Вт, не более
- ТХ01-224.Х.ХР-RS, ВА, не более
не более 8
не более 10

Выходные элементы

Тип ВУ Теххнические характиристики Значение
Реле электромагнитное (Р)    Номинальный ток нагрузки, А 8
Номинальное напряжение нагрузки перемнного тока
с частотой 50 Гц и cos φ > 0.4 В
220
Максимальное напряжение нагрузки постоянного тока, В 30
Электрическая прочность контактов, В, не менее 1000
ЦАП "параметр-ток" (И) Выходной сигнал постоянного тока, мА
Сопротивление нагрузки, Ом
Номинальное сопротивление нагрузки
Напряжение питания ЦАП, В
Основная приведенная погрешность выходов ЦАП, %, не более
от 4 до 20
от 0 до 1300
700 Ом
от 10 до 36
0.5
ЦАП "параметр-напряжение"(У) Выходной сигнал постоянного напряжения
Сопротивление нагрузки, не менее
Напряжение питание ЦАП
Основная приведенная погрешность выходов ЦАП, %, не более
от 0 до 10 В
5 кОм
от 15 до 36 В
0.5

Характеристики входов

Параметр Значение
Частота входного сигнала, Гц от 0.2 до 2500
Диапазон измерения, об/мин от 12 до 150 000
Подключаемый датчики n-p-n типа с открытым коллекторным выходом,
"сухой контакт" (герконы)
Максимальный входной ток, мА 10
Входной ток при активном уровне сигнала, мА, не менее 4.5
Максимальное входное напряжение, В 30
Длительность импульса на счетном входе, мкс, не менее 10
Длительность сигнала на входе "Счет наработки", мс, не менее 300

Метрологические характеристики

Параметр Значение
Предел допускаемой приведенной погрешности измерений, %, не более ±0.5
Интервал между проверками, лет 2
Средний срок службы, лет 12

Счетчик времени наработки

Диапазон измерений от 1 с до 9999 суток 23 ч

Встроенный источник питания

Номинальное выходное постоянное напряжение 24 ± 3 В
Максимальный выходной ток 50 мА

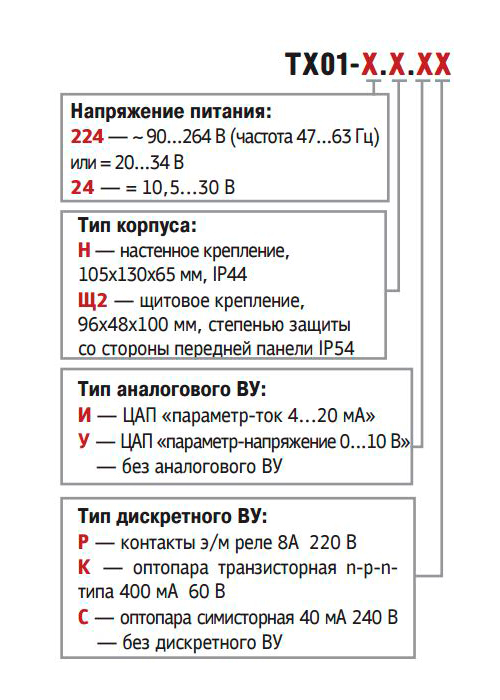

tx01mod

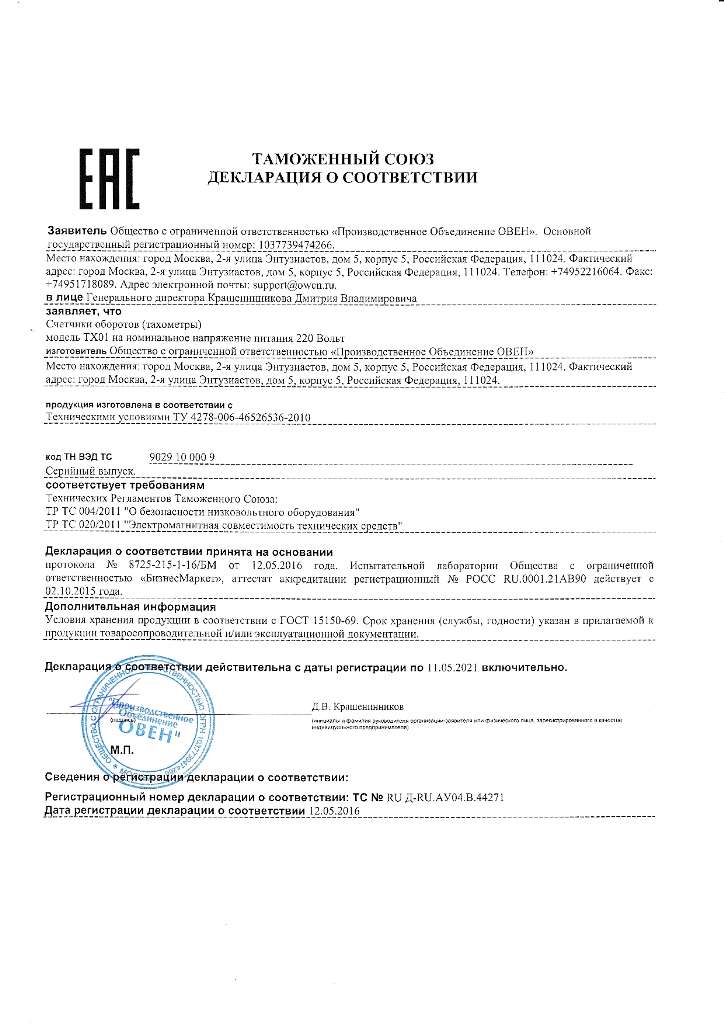

Декларация о соответствии на ТХ01 220 В

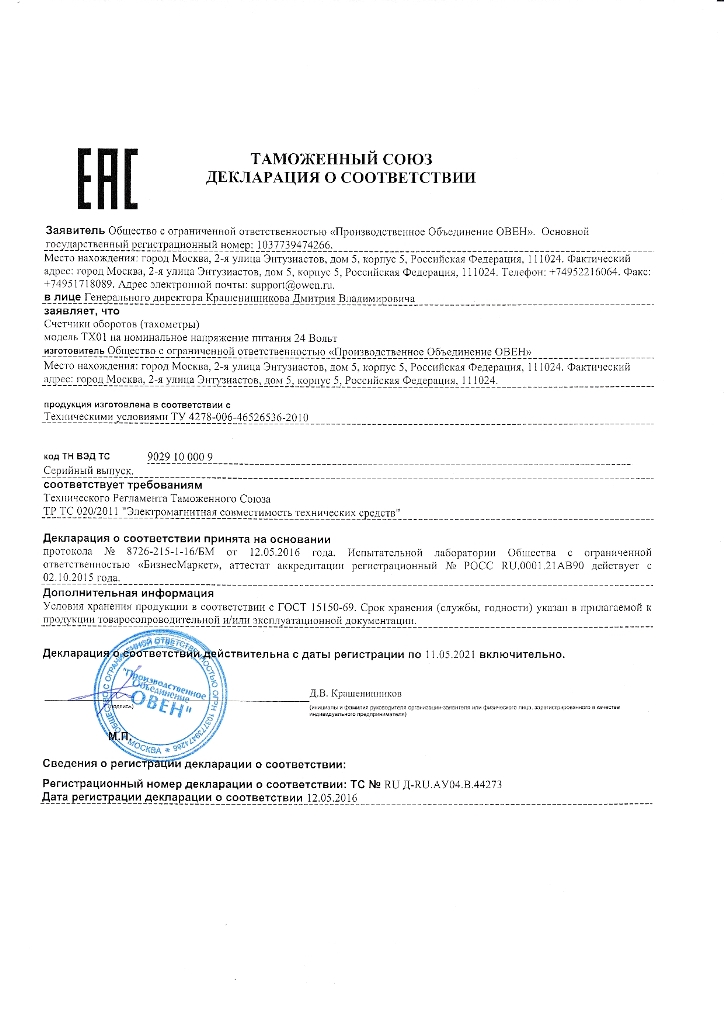

Декларация о соответствии на ТХ01 24 В

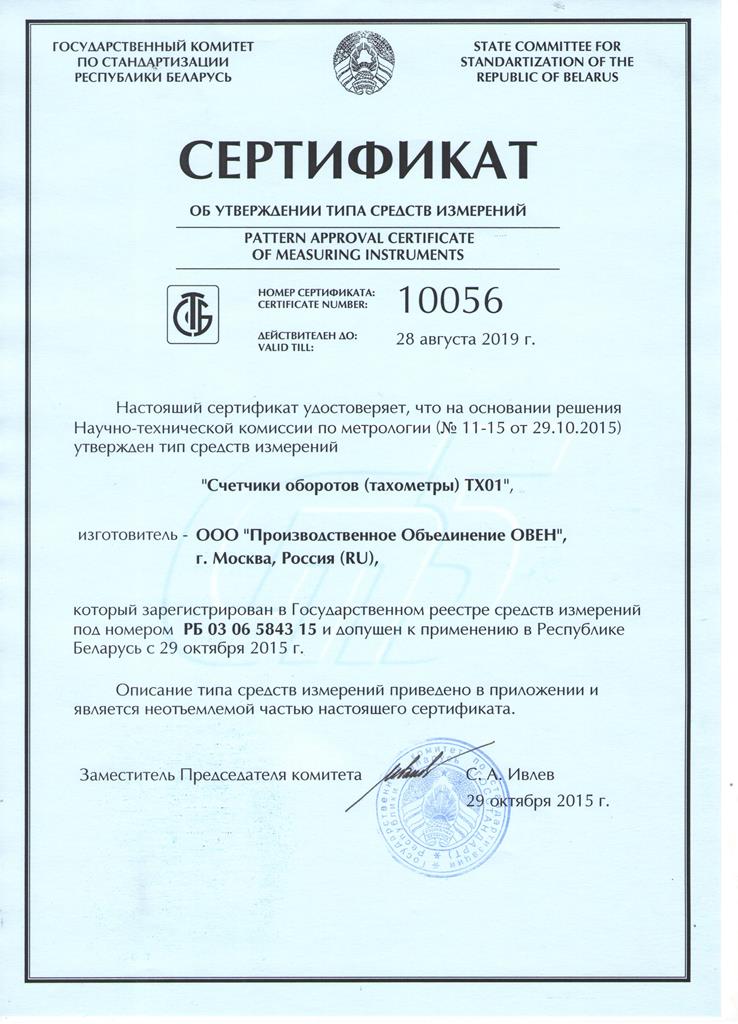

Сертификат средств измерений ТХ01

Свидетельство о типовом одобрении ТХ01

Руководство по эксплуатации ТХ01-RS
