Счетчик импульсов и времени наработки ОВЕН СИ8

Array
Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение

Микропроцессорный счетчик импульсов СИ8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.

Счетчик импульсов СИ8 не рекомендуется использовать совместно с энкодерами. Для работы с энкодерами следует применять счетчик импульсов ОВЕН СИ30.

Функциональные возможности

  • Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
  • Определение направления вращательного движения узлов и механизмов.
  • Подсчет текущего или суммарного расхода.
  • Реальные единицы измерения продукции.
  • Подсчет времени наработки оборудования.
  • Измерение длительности процессов.
  • Три внешних входных устройства для организации счета.
  • Управление нагрузкой с помощью двух выходных устройств.
  • Сохранение результатов счета при отключении питания.
  • Встроенный модуль интерфейса RS-485 по желанию заказчика.

Питание

Напряжение питания 90...264 В перем. тока или 20...34 В пост. тока


Входы

Количество входов управления 3
Напряжение низкого (активного) уровня на входах 0...0.8 В
Напряжение высокого уровнях на входах 2.4...30 В


Встроенный источник питания

Номинальное выходное постоянное напряжение 24 В
Максимальный выходной ток 100 мА
Нестабильность выходного напряжения, не более 12.5 %
Уровень пульсаций, не более 100 мВ


Счетчик импульсов

Количество счетных разрядов 7
Максимальная частота входных импульсов 8000 Гц
Минимальная длительность входных импульсов 0.1 мс
Диапазон значений делителя 1...9999
Диапазон значений множителя 0.000001...9999999
Постоянная времени входного фильтра 0.1...1000 мс

Расходомер

Время измерения среднего расхода 0.1...99.9 с

Счетчик времени

Дискретность отсчета времени 1 мин или 0.01 с

Выходные устройства

Время выключенного состояния ВУ 0.1...99.9 с
Максимально допустимый ток нагрузки:
- электромагнитных реле 8 А (220 В и cos φ > 0.4)
- транзисторных оптопар 0.2 А (+50 В)
- оптосимисторов 50 мА при 300 В или 0.5 А при tимп = 5 мс, 50 Гц
- дублирующего выхода второго канала 30 мА при + 30 В
Количество разрядов индикации 8

Интерфейсы связи

Интерфейсы RS-485 (протокол ОВЕН)

Корпуса

Габаритные размеры и степень защиты корпуса

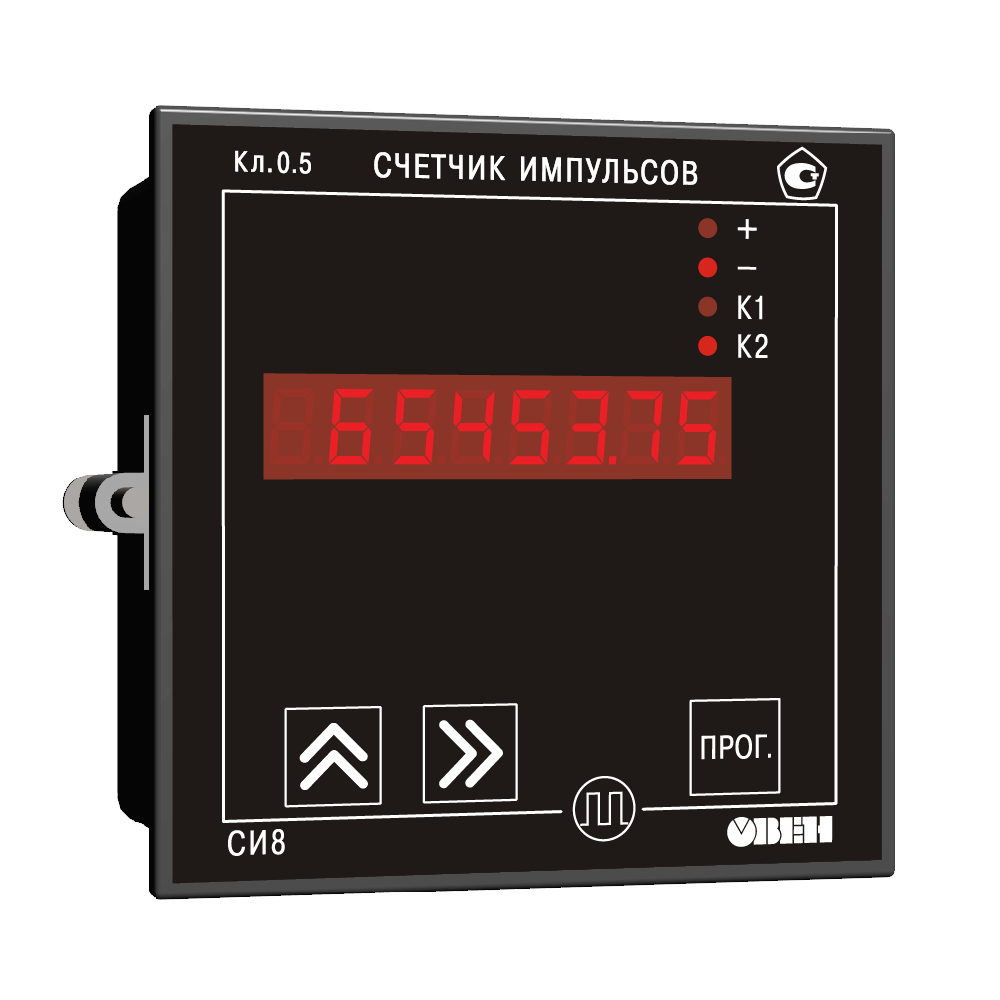

- щитовой Щ1 96х96х70, IP54*

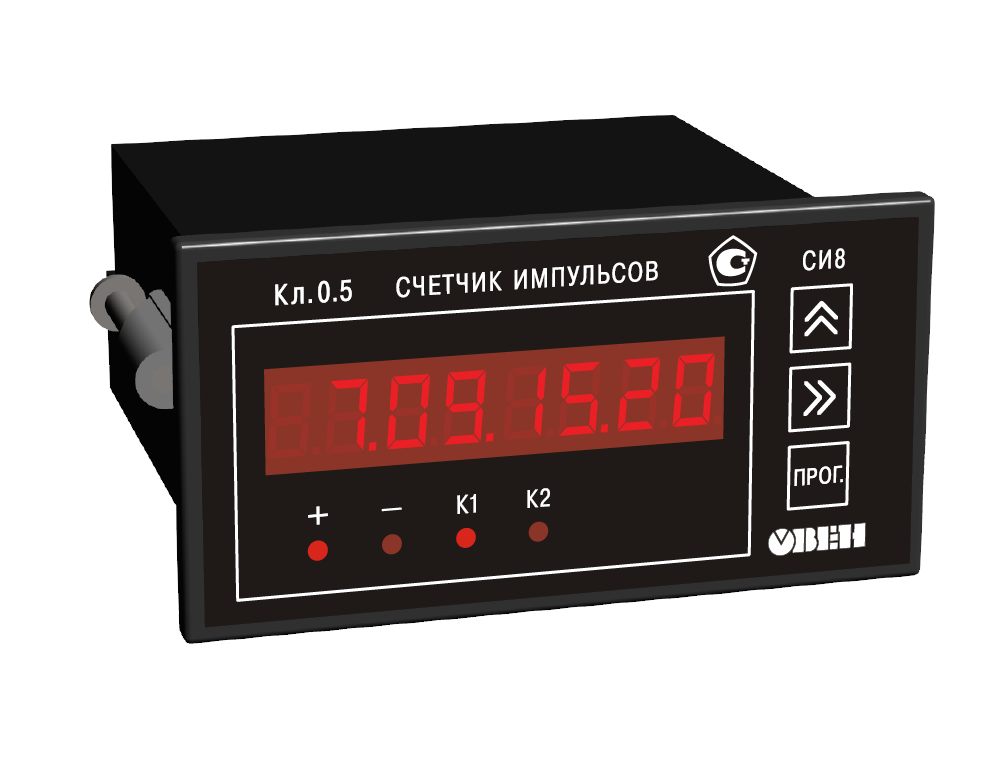

- щитовой Щ2 96х48х100, IP20*

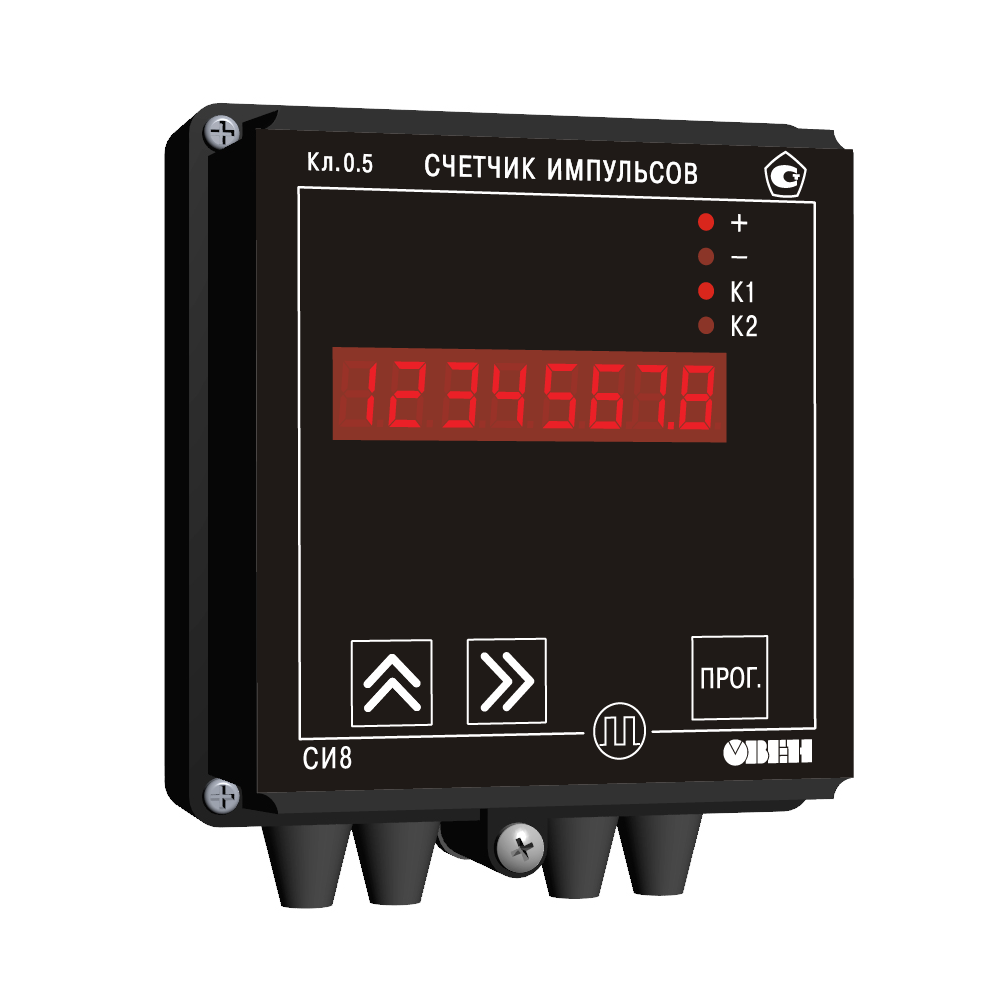

- настенный Н 130х105х65, IP44
* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха +1...+50 оС
Атмосферное давление 86...106.7 кПа
Относительная влажность воздуха (при 35 оС) не более 80 %

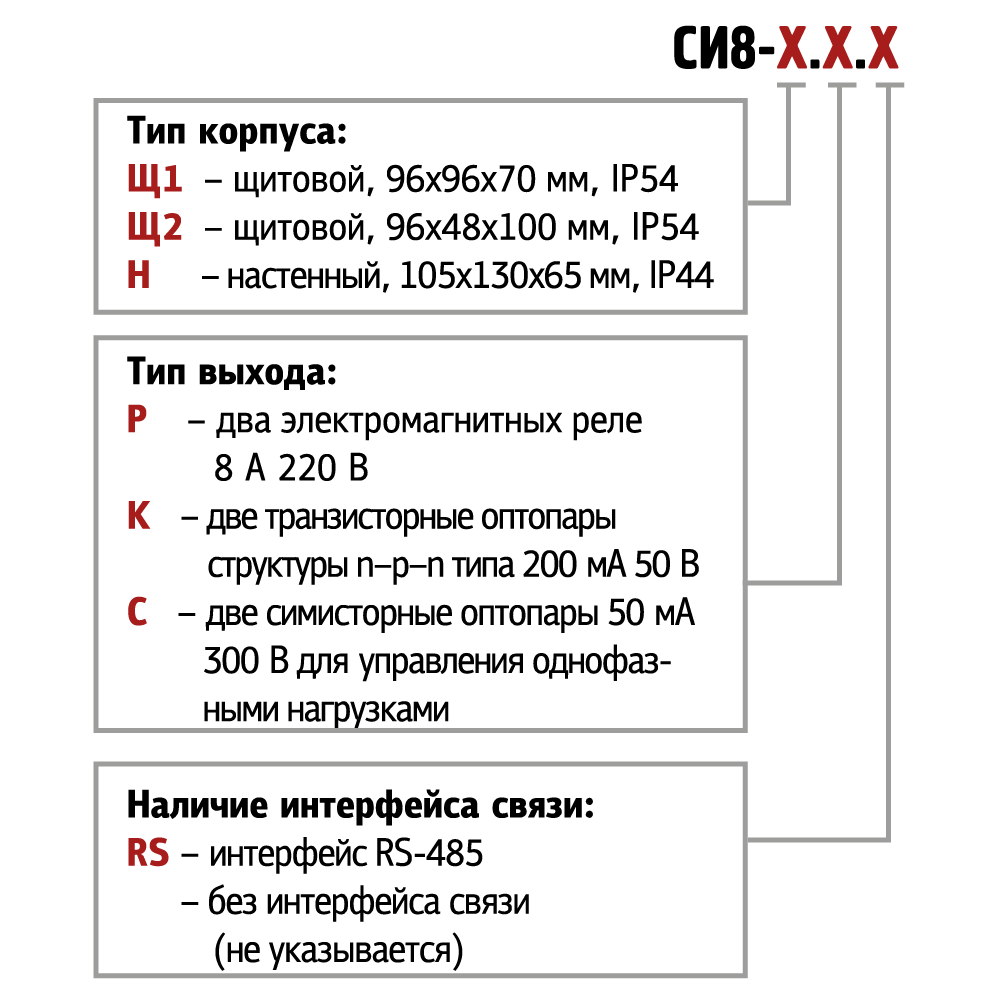

ci8 x.x.x

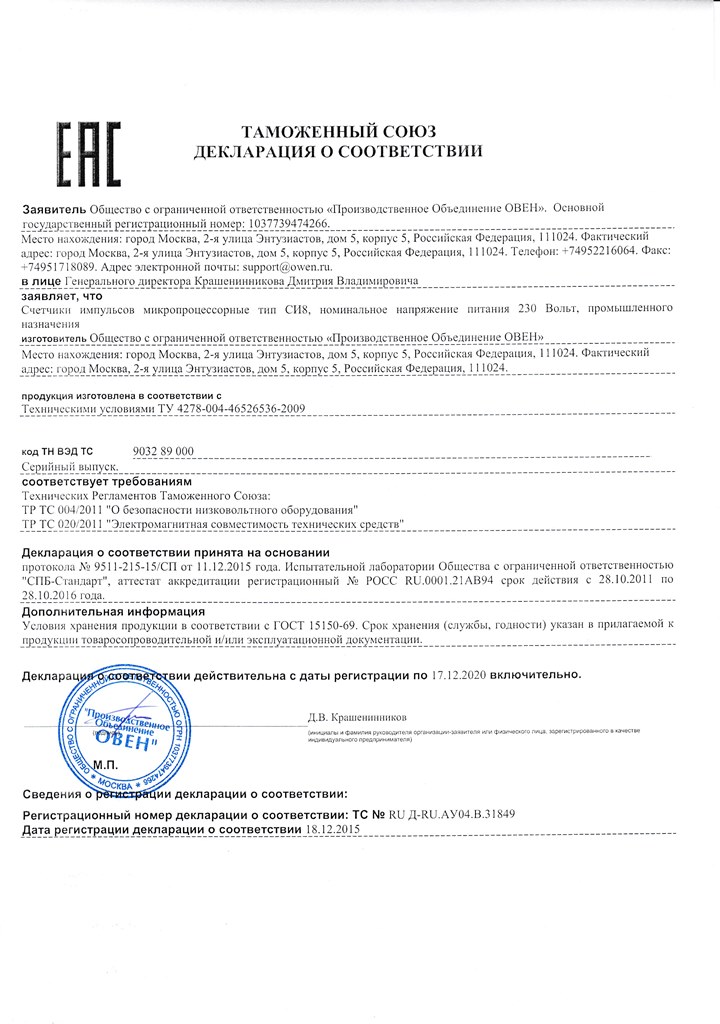

Декларация о соответствии на СИ8

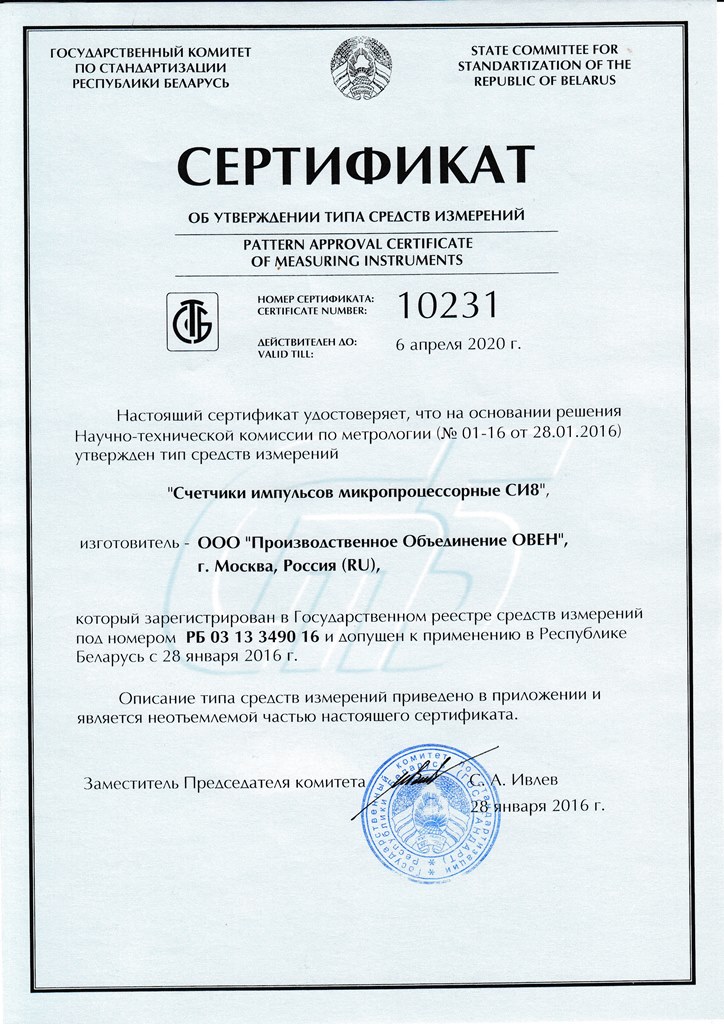

Сертификат средств измерений СИ8

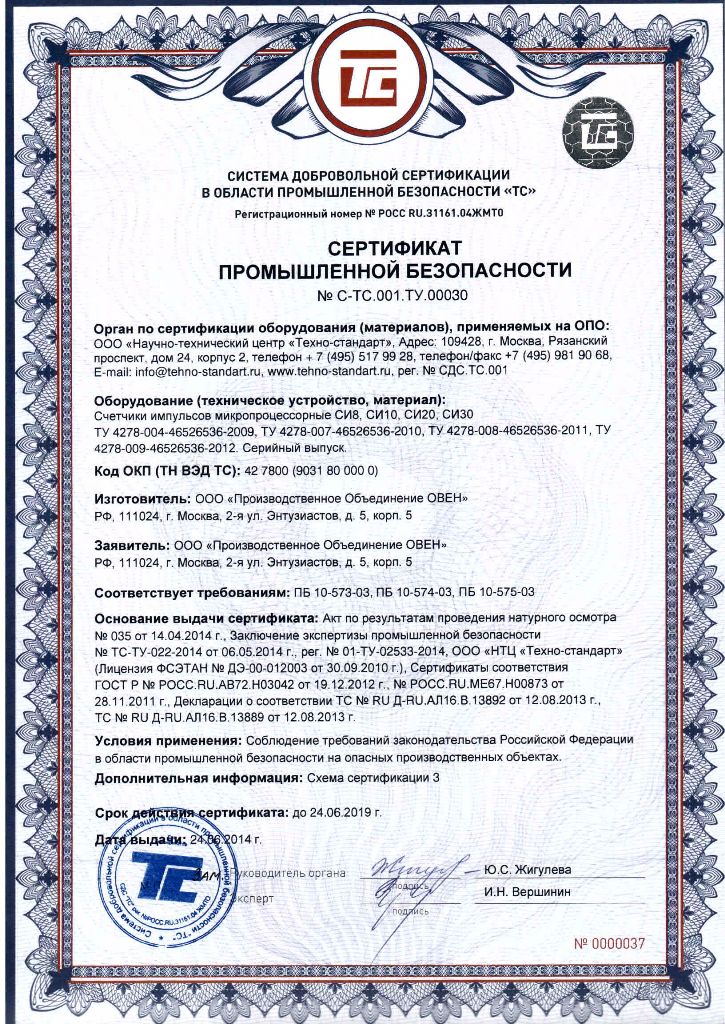

Сертификат промышленной безопасности СИ8 (СИ10, СИ20, СИ30)

Руководство по эксплуатации СИ8

Список параметров СИ8
