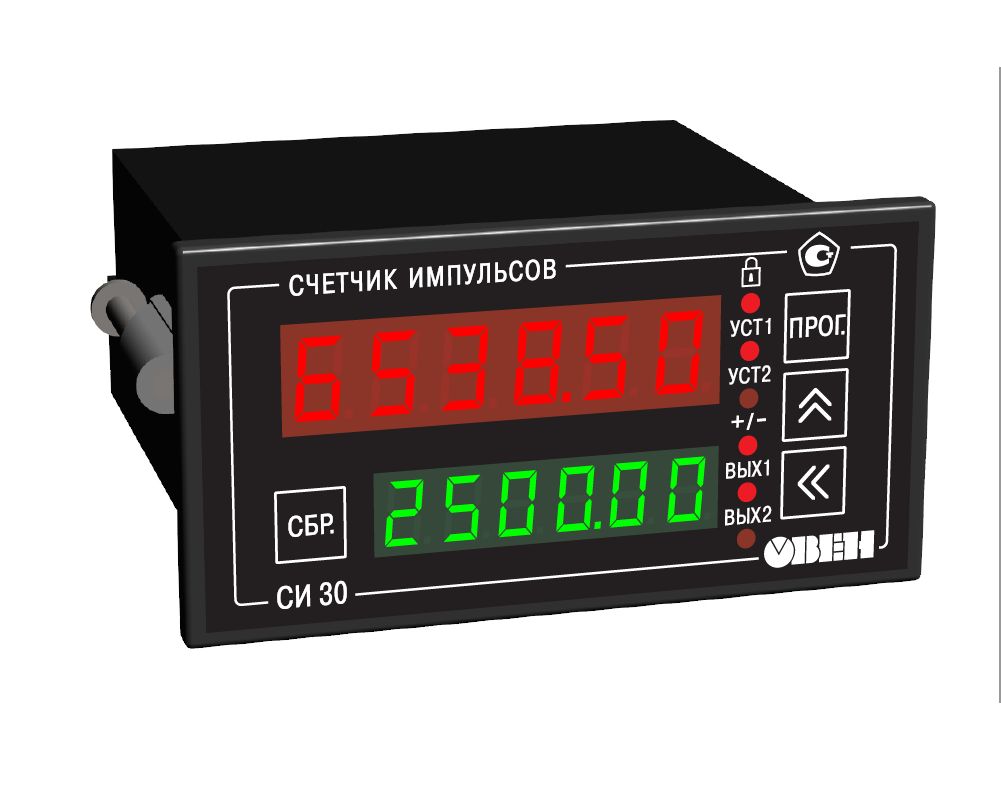

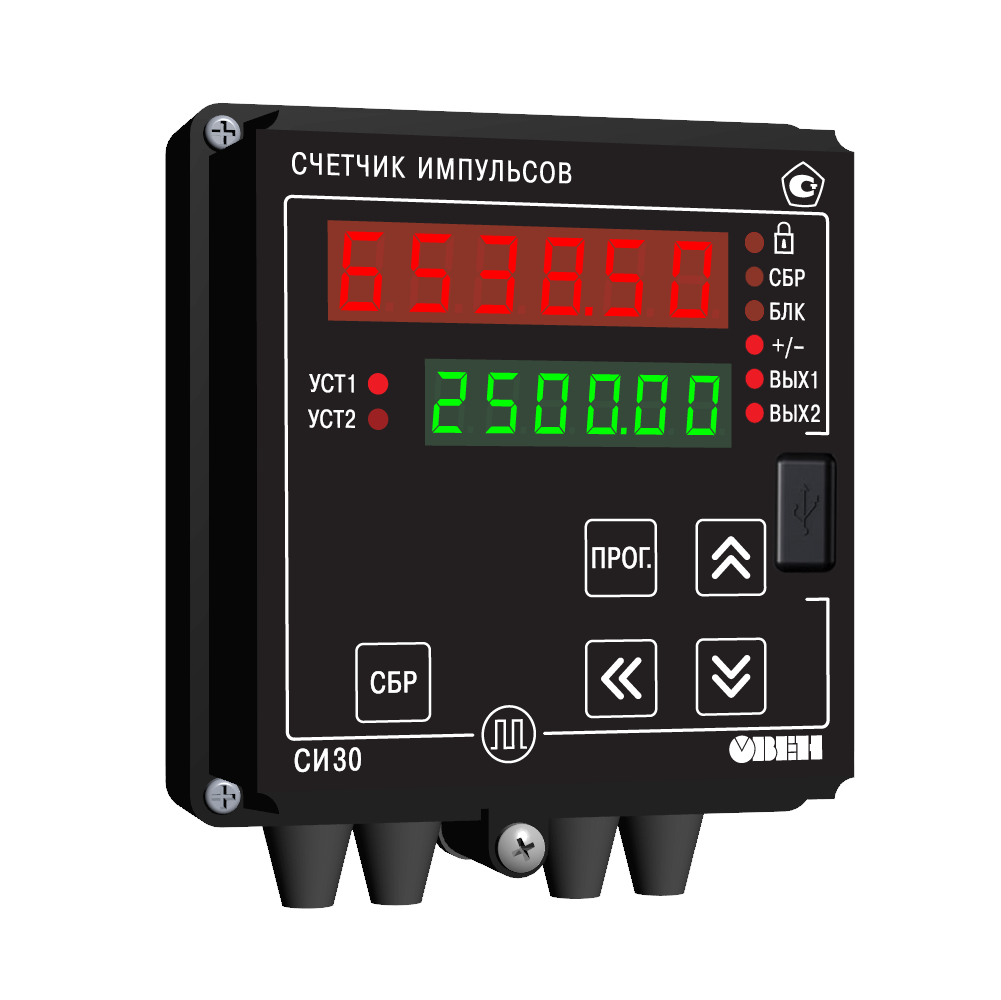

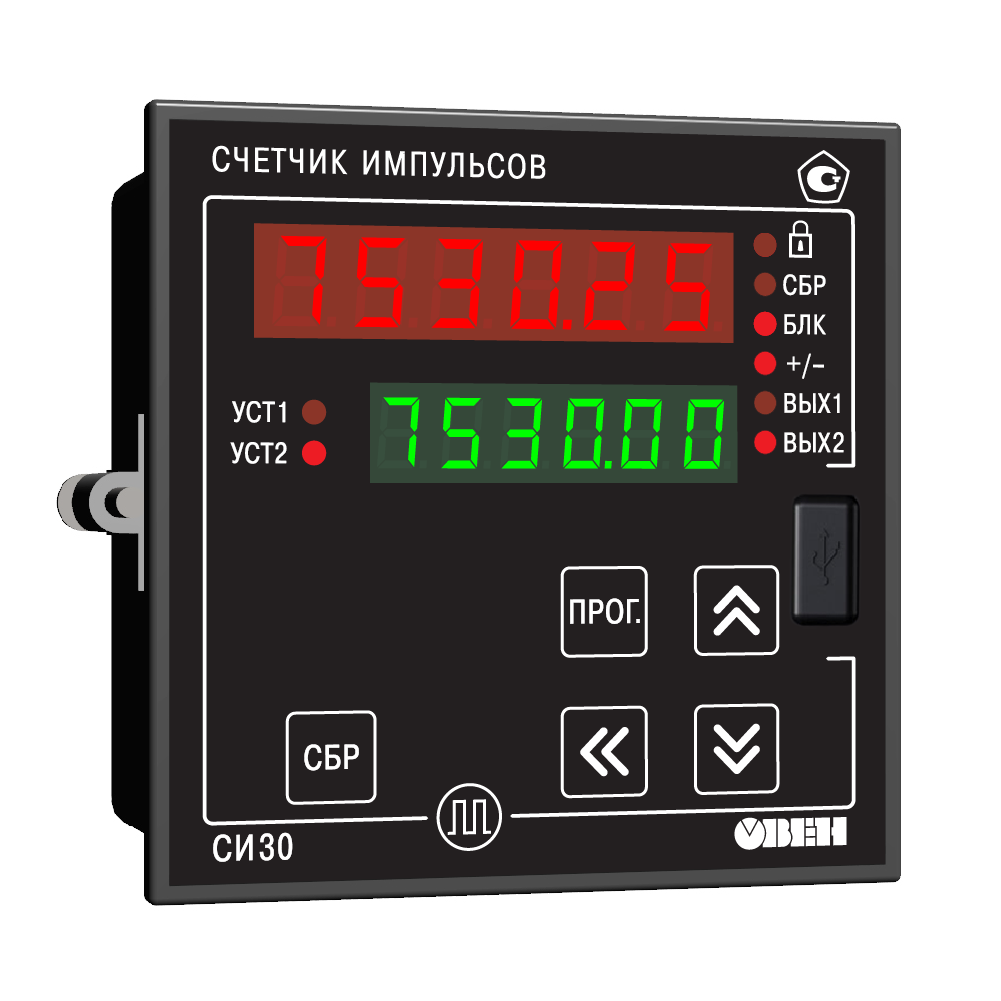

СИ30 реверсивный счетчик импульсов

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Счетчик импульсов ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С.

Назначение счетчика импульсов ОВЕН СИ30

Микропроцессорный счетчик импульсов СИ30. Используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

  • Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
  • Определение направления вращательного движения узлов и механизмов.
  • Перевод количества импульсов в реальные единицы измерения продукции.
  • Выбор позиции десятичной точки.
  • Коэффициент масштабирования.
  • Четыре режима работы выходных устройств.
  • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
  • Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА.
  • Управление нагрузкой с помощью двух выходных устройств.
  • Сохранение результатов счета при отключении питания.
  • Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
  • Поддержка распространенных протоколов Modbus (ASCII, RTU), ОВЕН.
  • Автоматическое определение протокола связи.
  • Программирование счетчика с ПК или кнопок на лицевой панели прибора.
  • Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.

Прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от минус 20 до 70 °С
  • Верхний предел относительной влажности воздуха – не более 95 % при температуре 35 °С и более низких температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа
Параметр Значение
Диапазон переменного напряжения питания:
- напряжение, В от 90 до 250
- частота, Гц от 47 до 63
Диапазон постоянного напряжения питания, В от 10.5 до 30
Максимальная потребляемая мощность, ВА, не более 10
Масса, кг, не более 1
Средний срок службы, лет 8
Межпроверочный интервал, лет 2
Частота входных импульсов, Гц, не более 10000
Длительность входных импульсов, мкс, не менее 50
Диапазон значения умножителя от 0.00001 до 99999
Частота входного фильтра, Гц от 1 до 50000
Скважность импульса, не менене 2
Входы
Количество входов управления 4
Напряжение низкого (активного) уровня на входах, В 0...4
Напряжение высокого уровнях на входах, В 10...30
Количество счетных разрядов 6
Интерфейсы связи RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН), USB

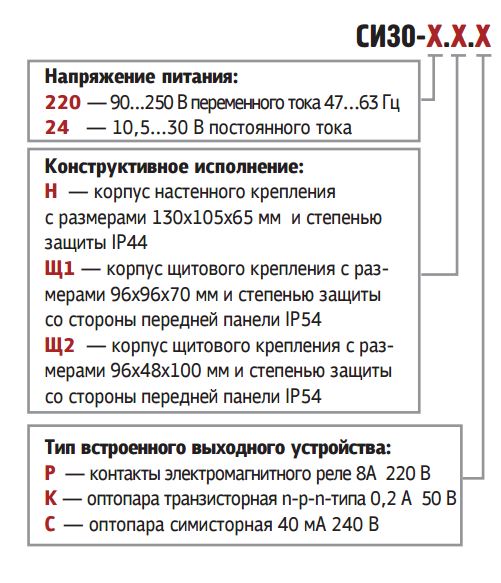

ci30 mod

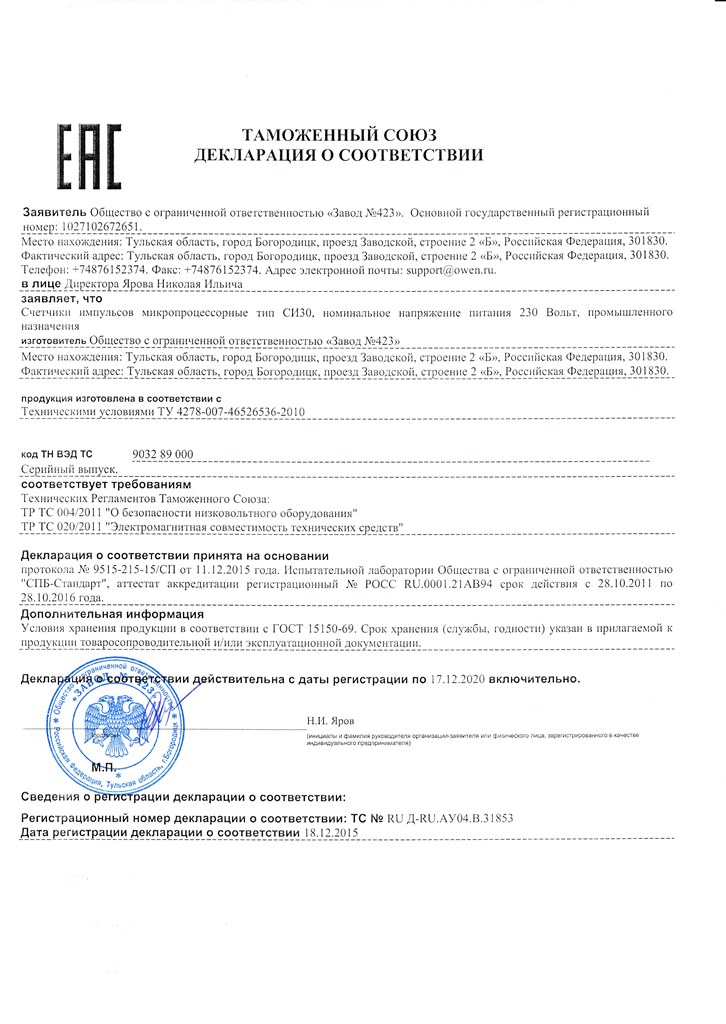

Декларация о соответствии на СИ30

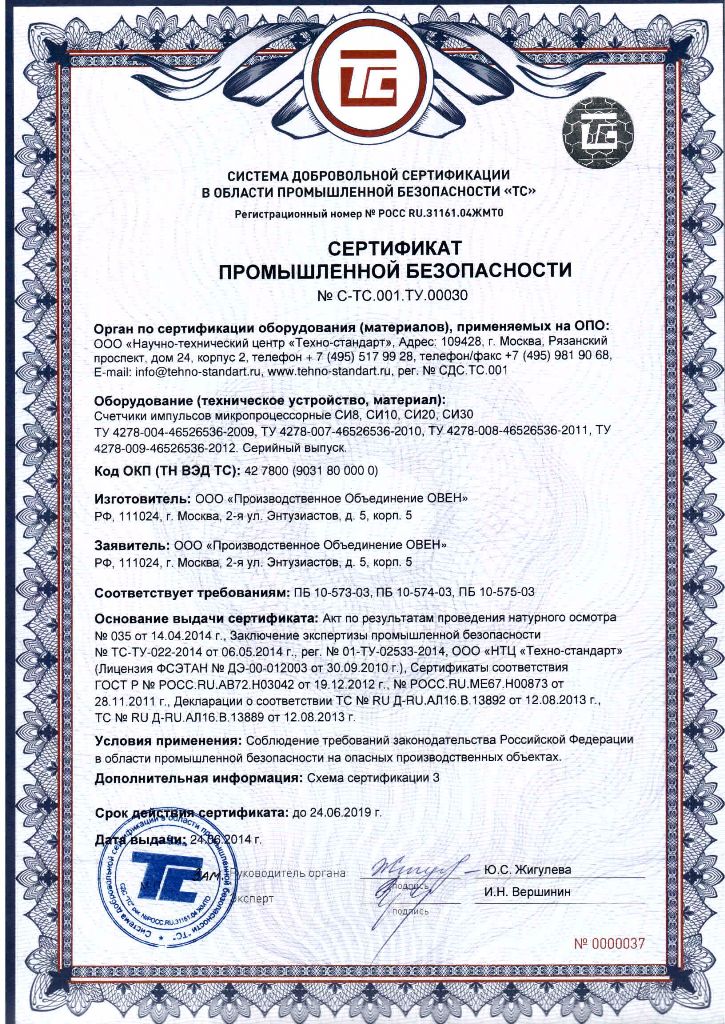

Сертификат промышленной безопасности на СИ8 (СИ10, СИ20, СИ30)

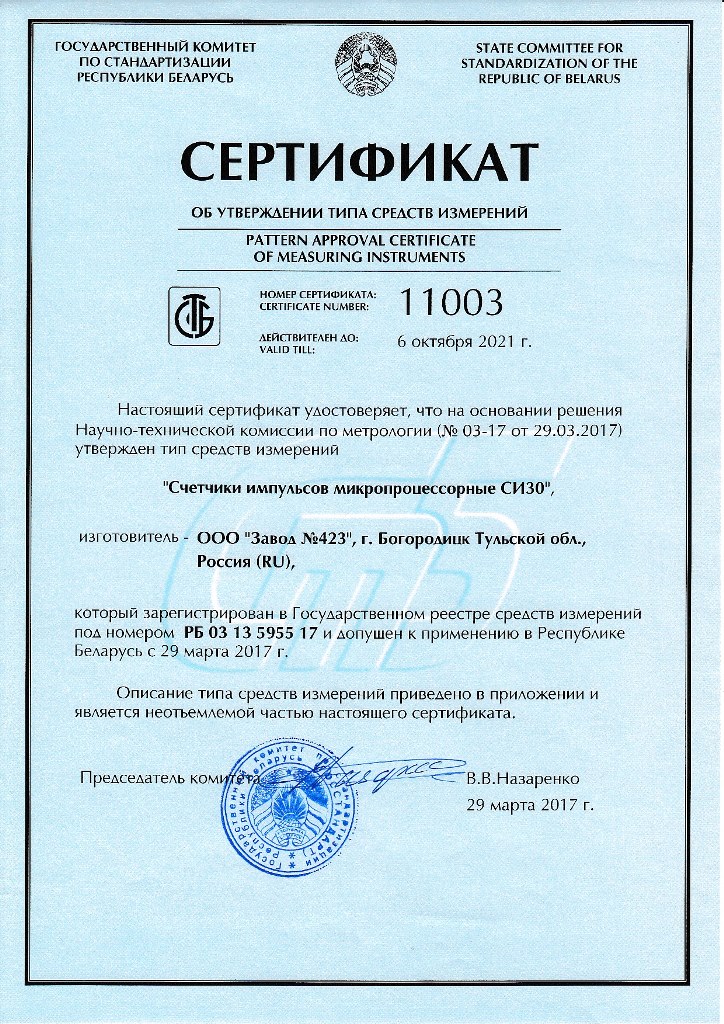

Сертификат средств измерений СИ30

Список параметров СИ30

Руководство по эксплуатации СИ30
