СИ20 универсальный счетчик импульсов

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах  до -20 °С .

К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

Назначение

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

Основные функциональные возможности

  • Прямой счет импульсов, поступающих от подключенного к прибору датчика.
  • Перевод количества импульсов в реальные единицы измерения продукции.
  • Выбор позиции десятичной точки.
  • Коэффициент масштабирования.
  • Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
  • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
  • Встроенный источник питания датчиков – 24В.
  • Управление нагрузкой с помощью одного выходного устройства.
  • Сохранение результатов счета при отключении питания.
  • Программирование с кнопок на лицевой панели прибора.
  • Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Технические характеристики

  • Прибор имеет встроенный универсальный источник питания, что позволяет прибору работать как от сети с напряжением питания 90...246 В переменного тока, так и от сети постоянного тока 24В.
  • Один 6-ти разрядный цифровой индикатор.
  • Максимальная частота счета входных импульсов до 2,5 кГц

Условия эксплуатации

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 20 до 70 °С.

Технические характеристики

Наименование Значение
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В от 20 до 34
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В, частота, Гц от 90 до 264
от 47 до 63
Максимальная потребляемая мощность, не более, ВА 5
Частота выходных импульсов 2500
Длительность входных импульсов, мкс, не менее 200
Диапазон значения множителя 0.00001...99999
Частота входного фильтра 1...2500
Номинальное напряжения питания датчиков, В 24
Нестабильность напряжения питания датчиков, % 10
Максимальный ток нагрузки источника питания датчиков, мА, не более 50
Количество разрядов цифрового индикатора 6
Габаритные размеры прибора:

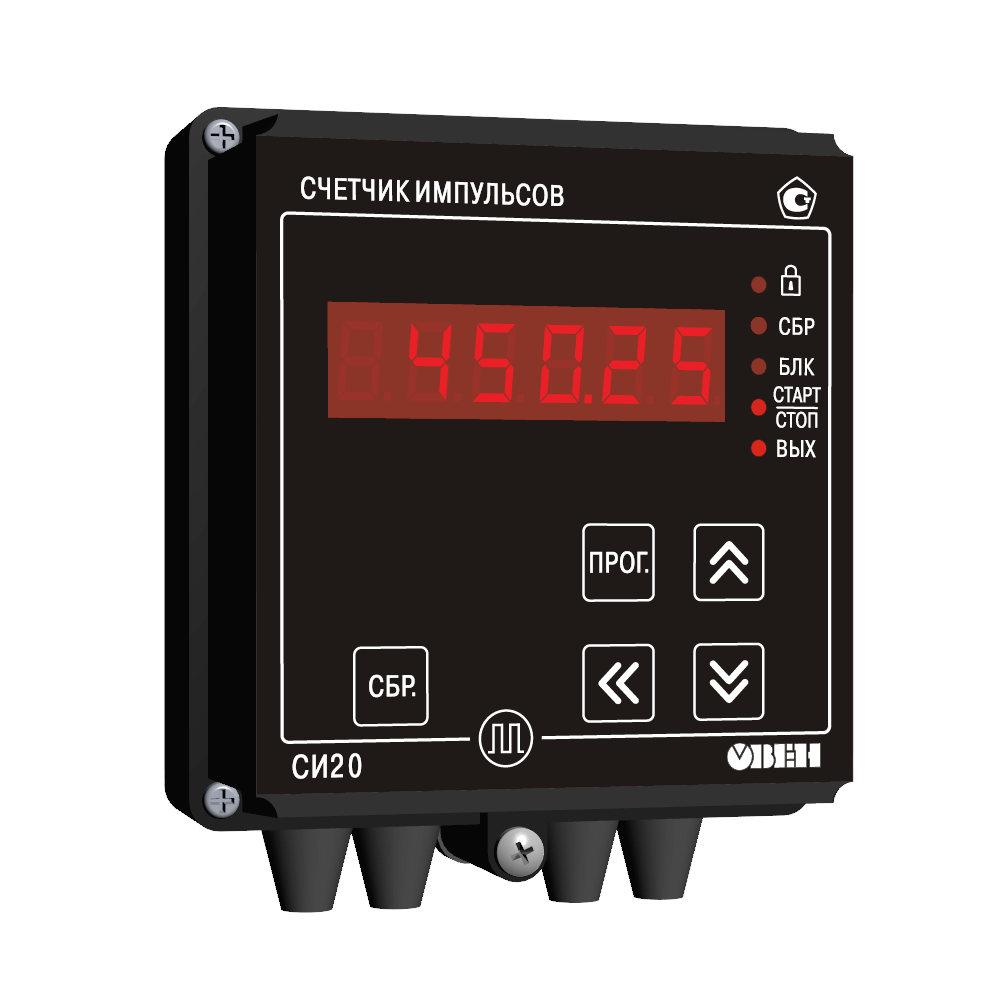

- настенный (Н) 130х105х65

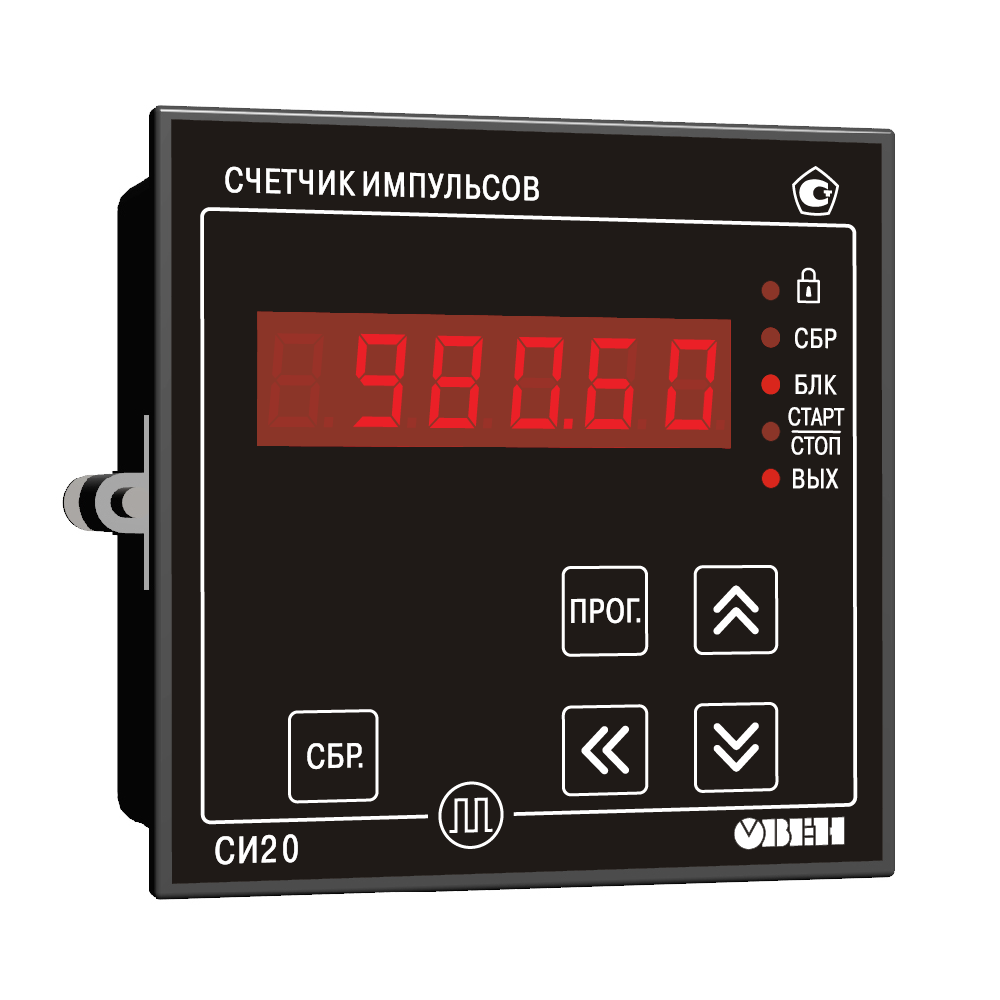

- щитоой (Щ1) 96х96х65

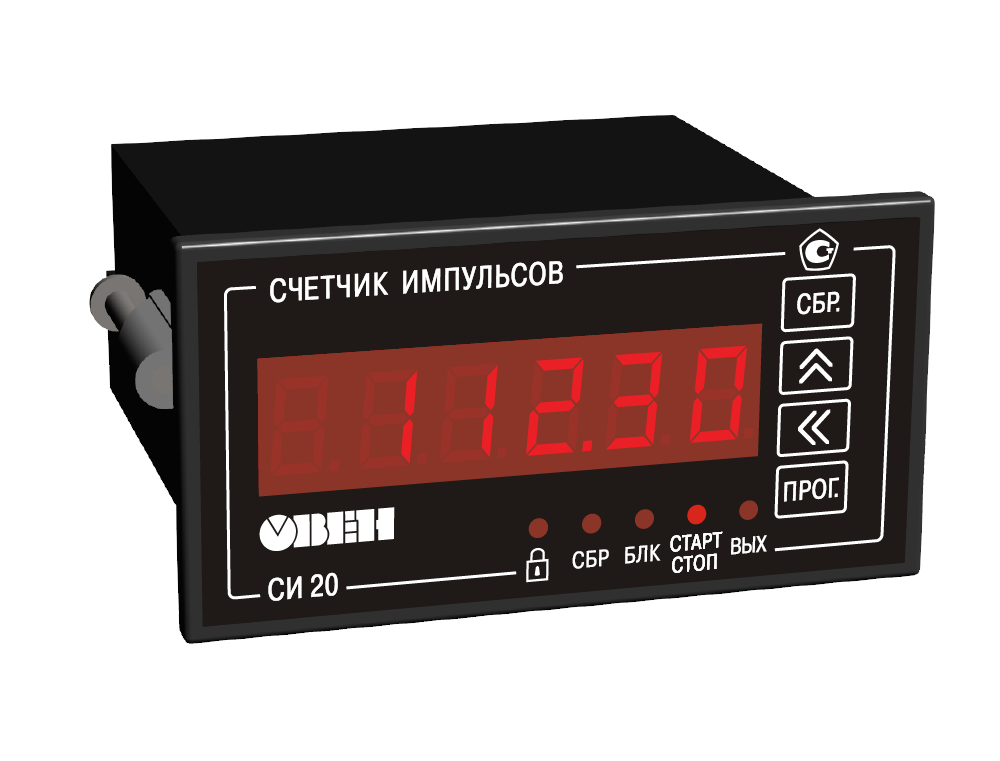

- щитовой (Щ2) 96х48х100
Степень защиты корпуса Настенный-IP11, Щитовой-IP54
Масса, кг, не более 1
Средний срок службы, лет, не менее 8
Межпроверочный интервал, лет 2

Условия эксплуатации счетчика импульсов ОВЕН СИ20

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -20 до +70 °С
  • Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
  • Атмосферное давление от 84…106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

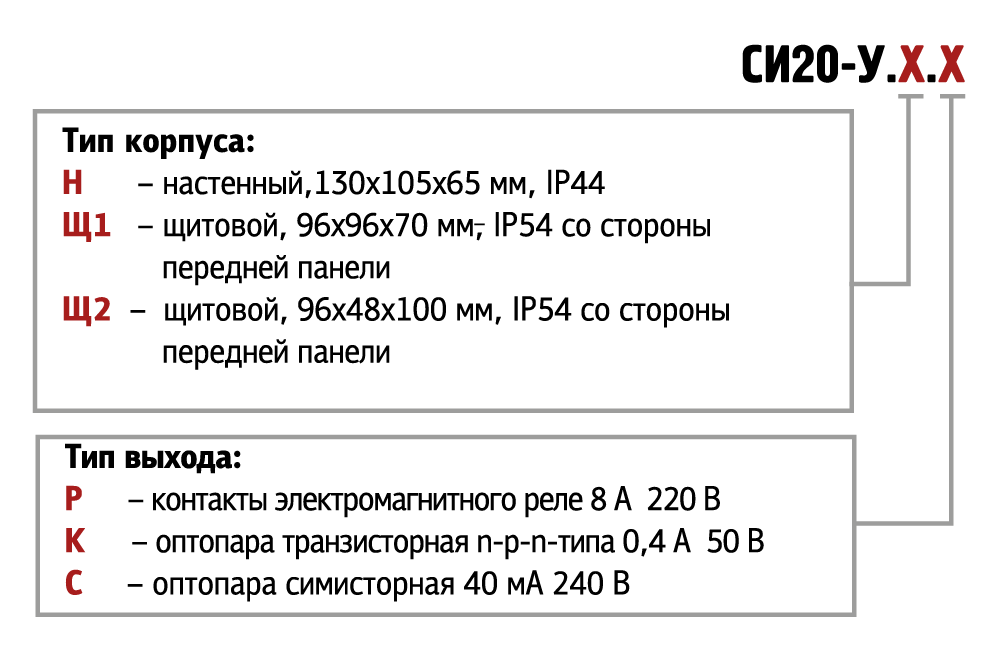

ci20 u.x.x

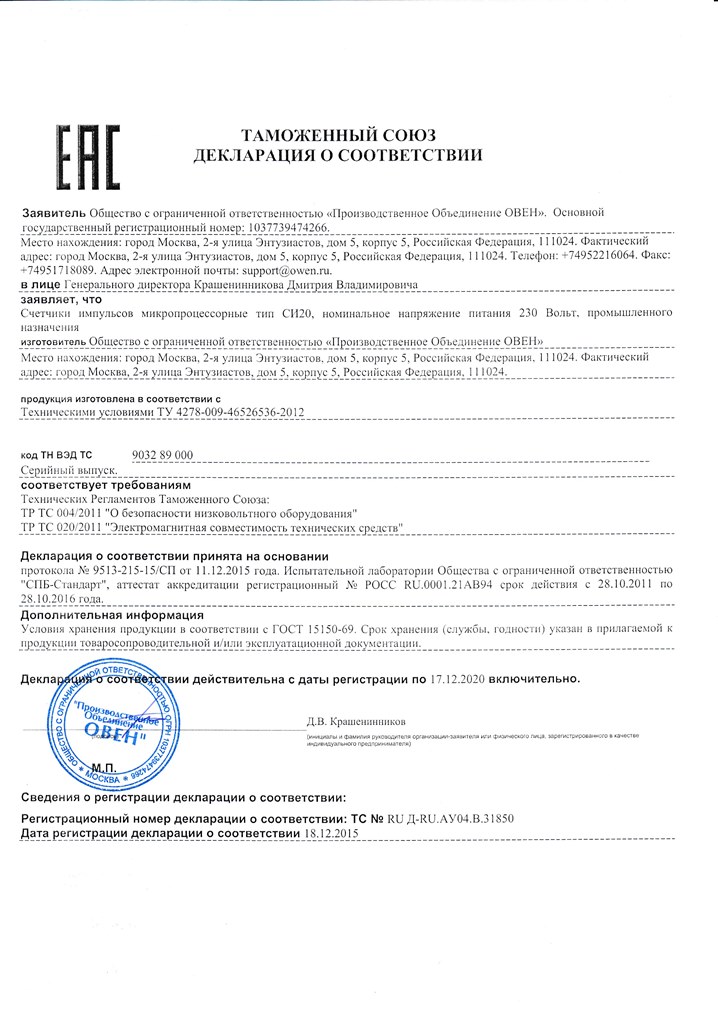

Декларация о соответствии на СИ20

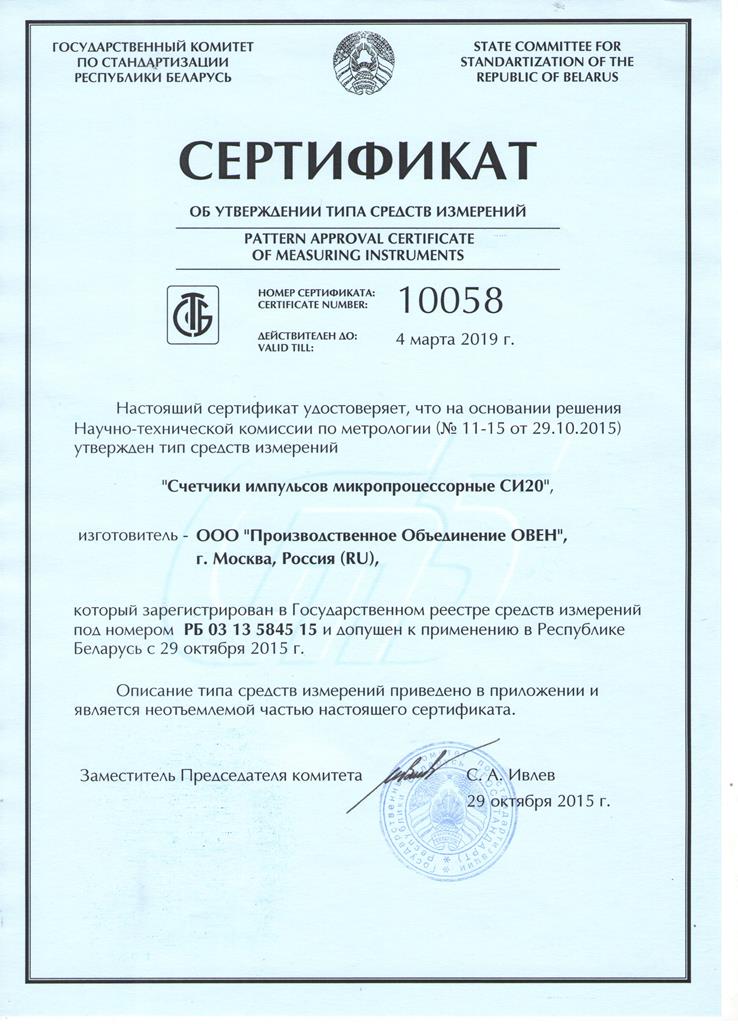

Сертификат средств измерений СИ20

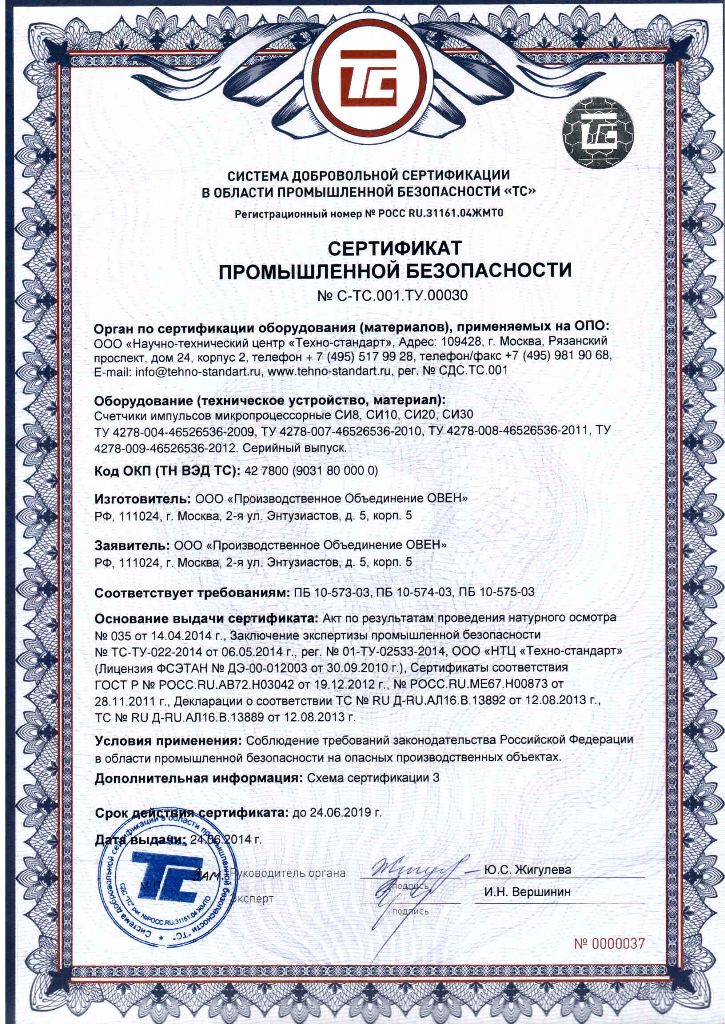

Сертификат промышленной безопасности на СИ08 (СИ10, СИ20, СИ30)

Руководство по эксплуатации СИ20
