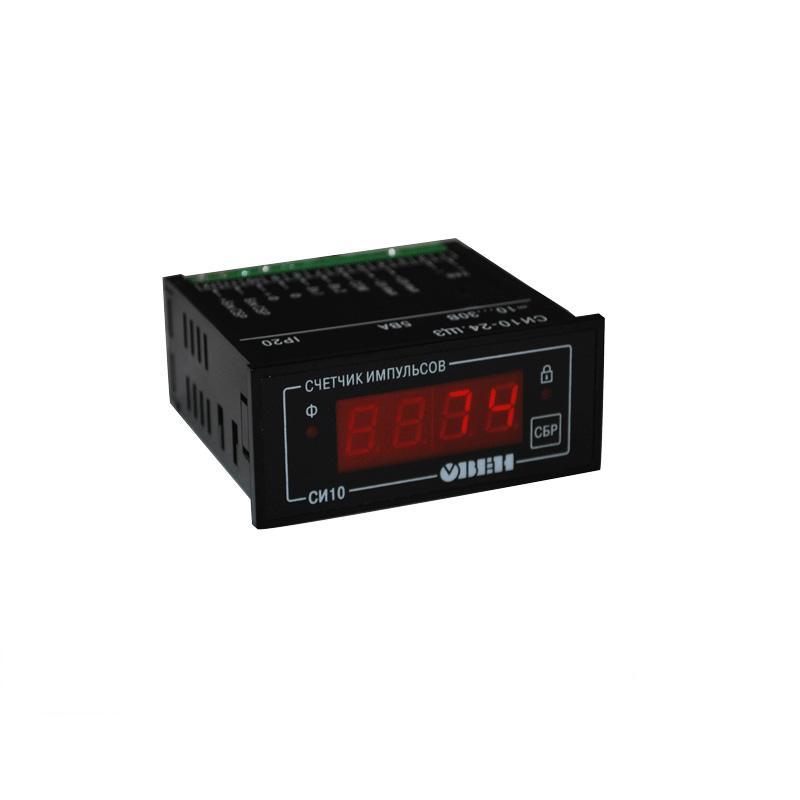

СИ10 простой счетчик импульсов


Производитель: Овен
Цена
ОписаниеТехнические характеристикиМодификацииДокументация

Абсолютно простой счетчик, не требующий никаких дополнительных настроек. Нужно только подключить датчик и подать питание на прибор.

Счетчик импульсов ОВЕН СИ10 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С.

Может идти на замену давно выпускаемого СИ8, если необходим обычный счет с отображением на экране, при невысоких частотах следования импульсов.

Также следует отметить, что цена на это изделие выгодно отличается от стоимости СИ8.

Назначение

Может использоваться для подсчета количества продукции на транспортере, подсчета числа посетителей, суммарного количества изделий и т.п.

Основные функциональные возможности

  • Прямой счет импульсов, поступающих от подключенного к прибору датчика.
  • Два дискретных входа для организации счета и реализации функции «Сброс».
  • В качестве датчика могут быть использованы герконы, сухие контакты, бесконтактные датчики NPN-типа.
  • Кнопка «СБРОС» на лицевой панели прибора, с возможностью блокировки.
  • Сохранение результатов счета при отключении питания.
  • Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Условия эксплуатации

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 20 до 70 °С;
  • верхний предел относительной влажности воздуха - не более 95 % при температуре 35 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.
  • Питание прибора осуществляется от сети постоянного напряжения в диапазоне от 10,5 до 34 В.
  • Один 4-х разрядный цифровой индикатор.
  • Максимальный предел счета - 9999 импульсов, после превышения заданного числа счетчик обнуляется и счет продолжается.
  • Максимальная частота счета входных импульсов до 200 Гц.
  • Степень защиты - IP54 (со стороны передней панели).
Параметр Значение
Основные технические данные
Диапазон постоянного напряжения питания, В: 10.5 до 34 В (номинальные значения 12 или 24 В)
Максимальная потребляемая мощность, ВА, не более 5
Масса, кг, не более: 0.5
Средний срок службы, лет 8
Межпроверочный интервал, лет 2
Характеристика входов
Номинальный ток опроса датчиков, мА 12
Номинальное напряжение питания датчиков, В 24
Нестабильность напряжения питания датчиков, % 10
Характеристики счетчика имульсов
Частота счетных входных импульсов, Гц, не более 200
Длительность импульса по счетном входе, мкс, не менее 1250
Длительность импульса по входу сброс, мс, не менее 300
Частота входного фильтра, Гц 10

Предел допускаемой основной погрешности ±1 единица младшего разряда в соответствии с ГОСТ 24907.

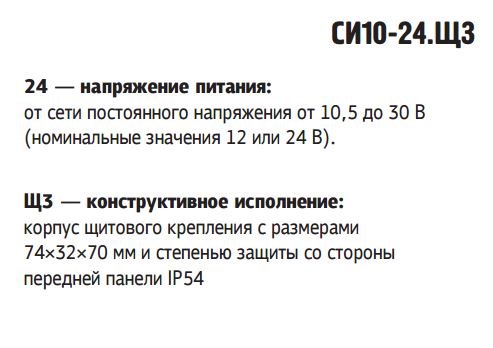

ci10 mod

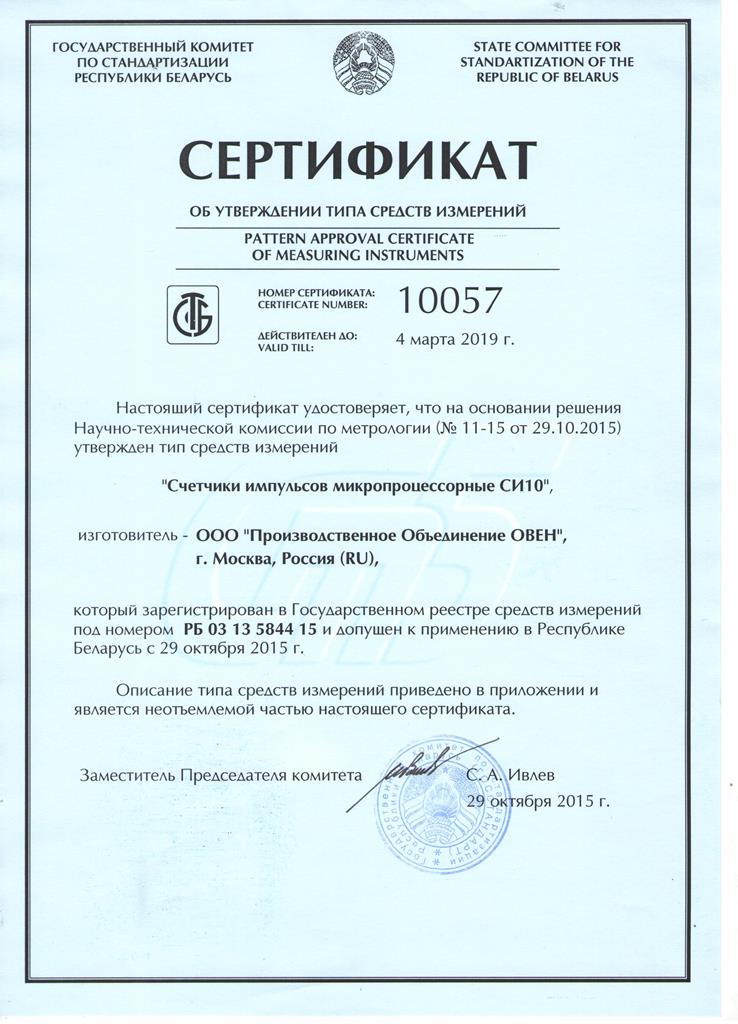

Сертификат средств измерений СИ10

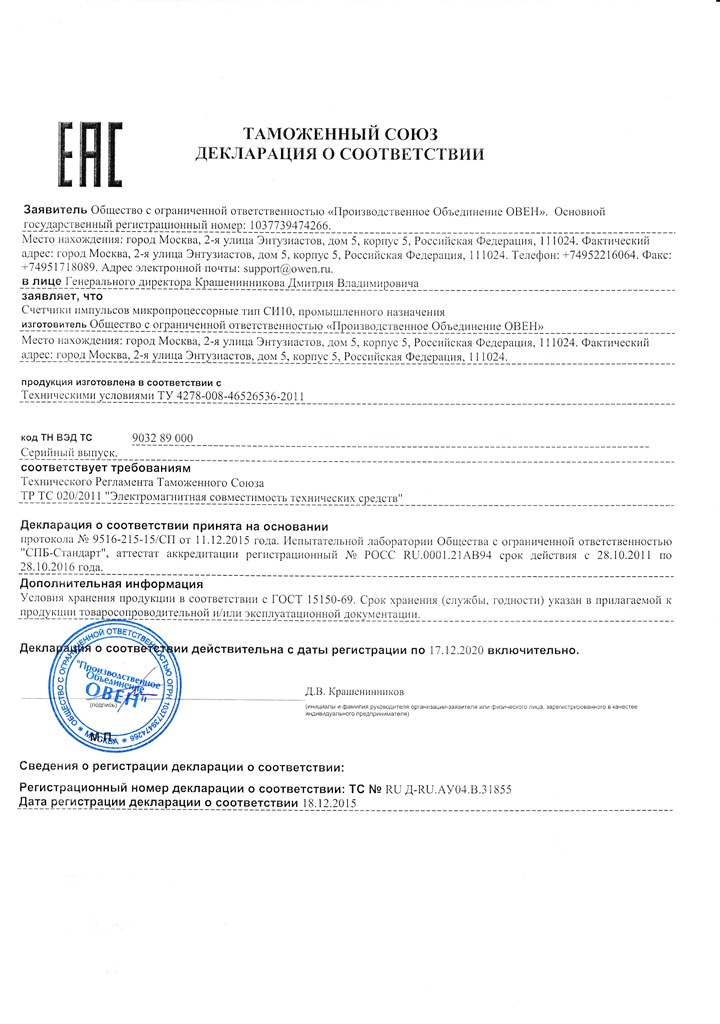

Декларация о соответствии на СИ10

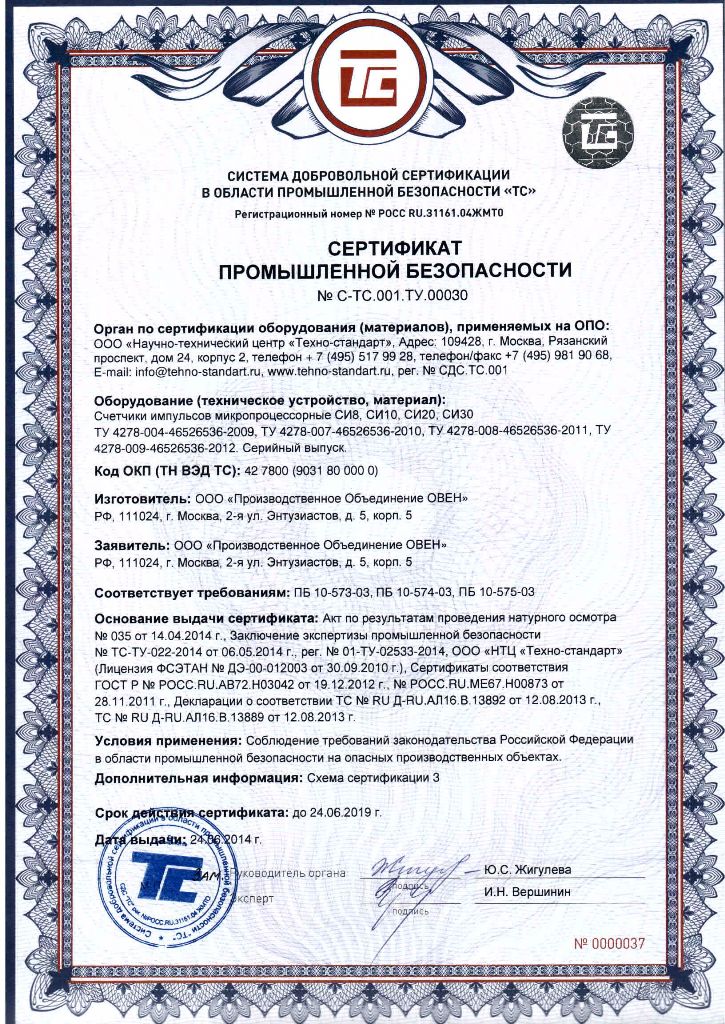

Сертификат промышленной безопасности на СИ08 (СИ10, СИ20, СИ30)

Руководство по эксплуатации СИ10
