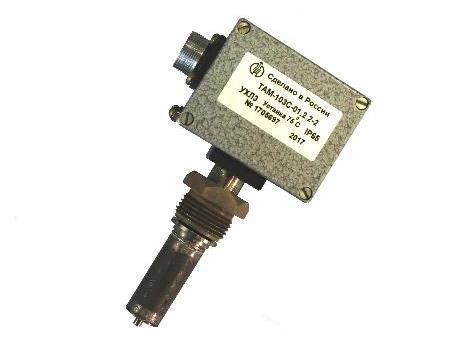

Датчики-реле температуры ТАМ-103С


Производитель: СПЗ
Цена
ОписаниеТехнические характеристикиГабаритные и установочные размеры

Датчики-реле температуры ТАМ-103С (далее - приборы), предназначены для использования в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.

Контролируемая среда - воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, оловянно-свинцовому, серебрянным припоям, сталям.

Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ3, ОМ5 по ГОСТ 15150-69.

1. Условное обозначение прибора, диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов соответствует указанному в таблице ниже.

Условное
обозначение
прибора
Диапазон
уставок*,
оС
Основная
абсолютная
погрешность,
оС, не более
Разброс
срабатывания,
оС, не более
Зона возврата,
оС
нерегулируемая
не менее не более
ТАМ-103С-01 от 0 до 100 ± 2 0.8 2 6
ТАМ-103С-02 от 70 до 170
ТАМ-103С-03 от -30 до 70
ТАМ-103С-04 от -40 до 50
* "Диапазон уставок" - значения уставок, на которых выполняются требования
технических условий на прибор для каждого исполнения



2. Предельно допускаемое значение температуры контролируемой среды для приборов.

Условное
обозначение
Максимально допускаемая
температура контролируемой
среды, оС
ТАМ-103С-01 плюс 130
ТАМ-103С-02 плюс 200
ТАМ-103С-03 плюс 100
ТАМ-103С-04 плюс 80

3. Приборы рассчитаны га работу при нагрузках на контакты, указанных в таблице ниже.

Род тока Напряжение,
В
Коммутируемая
мощность, Вт
Ток, А Cos j,
не менее
Частота,
Гц
мин. макс.
Постоянный от 12 до 24 60 0.1 - - -
Переменный 127; 220 - 0.1 6 0.6 50 или 60

4. Приборы устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 50 оС и рабочей повышенной плюс 55 оС температур окружающего воздуха.

5. По защищенности  от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP65 по ГОСТ 14254-96.

6. Масса прибора не более 0.45 кг.

tam 103c img 1 min

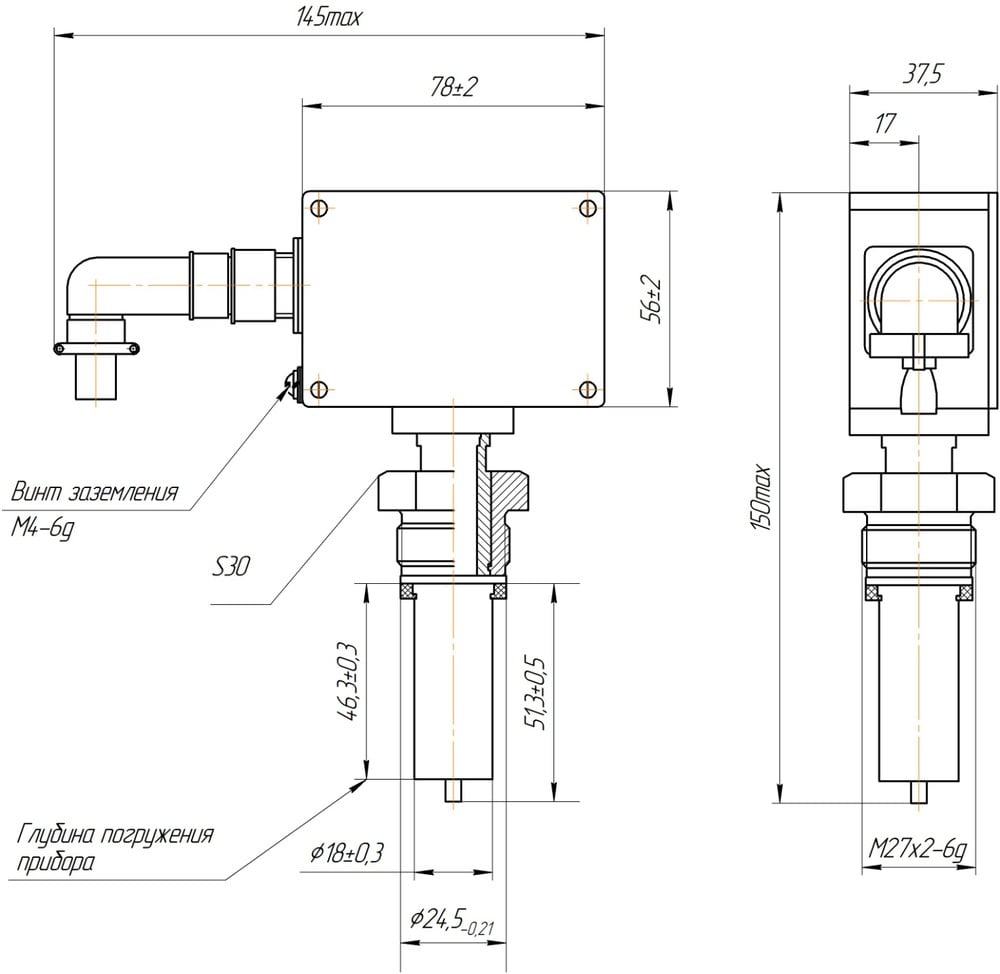

Габаритные и установочные размеры датчиков-реле температуры ТАМ-103С

tam 103c img 2 min

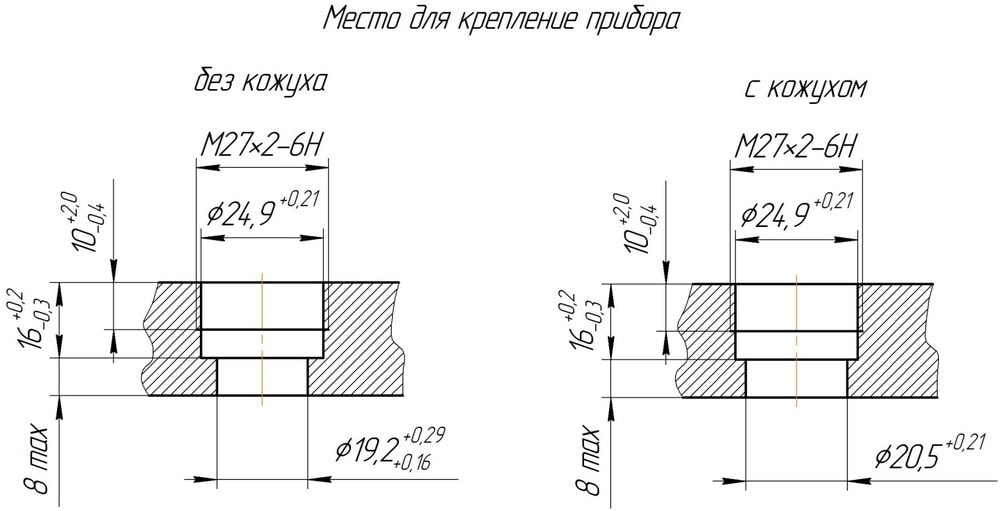

Место для крепления датчиков-реле температуры ТАМ-103

Паспорт на Датчик-реле температуры ТАМ-103С
