Датчик-реле температуры манометрический взрывозащищенный ТДМВ-102


Производитель: СПЗ
Цена

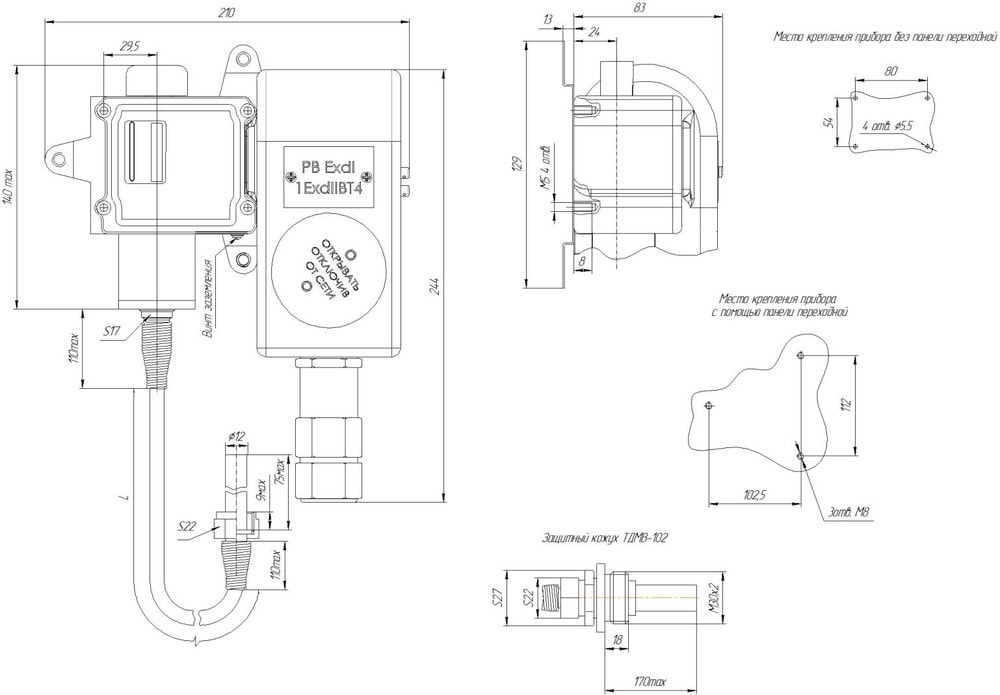

ОписаниеТехнические характеристикиГабаритные и установочные размеры

Датчики-реле температуры манометры взрывозащищенные ТДМВ-102 (далее - приборы), предназначены для контроля и регулирования температуры газообразных и жидких сред в стационарных холодильных установках и других системах угольных шахт, во взрывоопасных зонах помещений и наружных установок согласно Ех-маркирвке, ГОСТ IEC 60079-14, шлаве 7.3 ПУЭ и другим нормативным документам, регламентирующих применение электрооборудования во взрывоопасных газовых средах, а также в подземных выработках рудников и угольных шахт и их наземных строениях.

Приборы также предназначены для сигнализаторной установки и работы в условиях, в которых при нормальных условиях эксплуатации отсутствует обдув оболочки пылевоздушными стоками, исключено заряжение оболочки электростатическим электричеством путем трения, электростатической индукции или соприкосновения с заряженными телами.

Контролируемая среда - пресная вода, воздух, хдадоны, масла, дизельное топливо и другие жидкости и газы, с вязкостью не более 0.8 Па·с, неагрессивные по отношению к примененным конструкционным материалам.

Приборы пригодны для эксплуатации в условиях, установленных для исполнений УХЛ2, В2.5 по ГОСТ 15150-69.

1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение зоны возврата приборов.

Условное
обозначение
прибора
Нормированный
диапазон
уставок*, оС
Основная
абсолютная
погрешность,
оС, не более
Разброс
срабатывания,
оС, не более
Зона возврата,
оС, не более
нерегулируемая
не более
ТДМВ-102.01.1 от -20 до +10 ± 1.5 0.3 оС - для
приборов без
кожуха; 0.5 оС -
для приборов с
кожухом
термопатрона
5
ТДМВ-102.02.1 от +5 до +45
ТДМВ-102.03.1 от +10 до +60
ТДМВ-102.04.1 от +50 до +130 ± 4 10

2. Максимально допускаемое значение температуры контролируемой среды для приборов.

Условное
обозначение
Максимально допускаемое значение
температуры контролируемой среды*, оС
ТДМВ-102.01 50
ТДМВ-102.02
ТДМВ-102.03 105
ТДМВ-102.04 145
* Продолжительность воздействия не более 5 мин

3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице ниже.

Род тока Напряжение,
В
Коммутируемая
мощность, Вт
Ток, А Cos j,
не менее
Частота,
Гц
мин. макс.
Постоянный от 12 до 24 60 0.1 - - -
Переменный 127; 220 - 0.1 6 0.6 50 или 60

4. Приборы устойчивы к воздействию температуры окружающего воздуха от минус 40 до плюс 70 оС.

5. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP67 по ГОСТ 14254-96.

6. Масса прибора не более 2.5 кг.

tdmv 102 img 1 min

Руководство по эксплуатации ТДМВ-102
