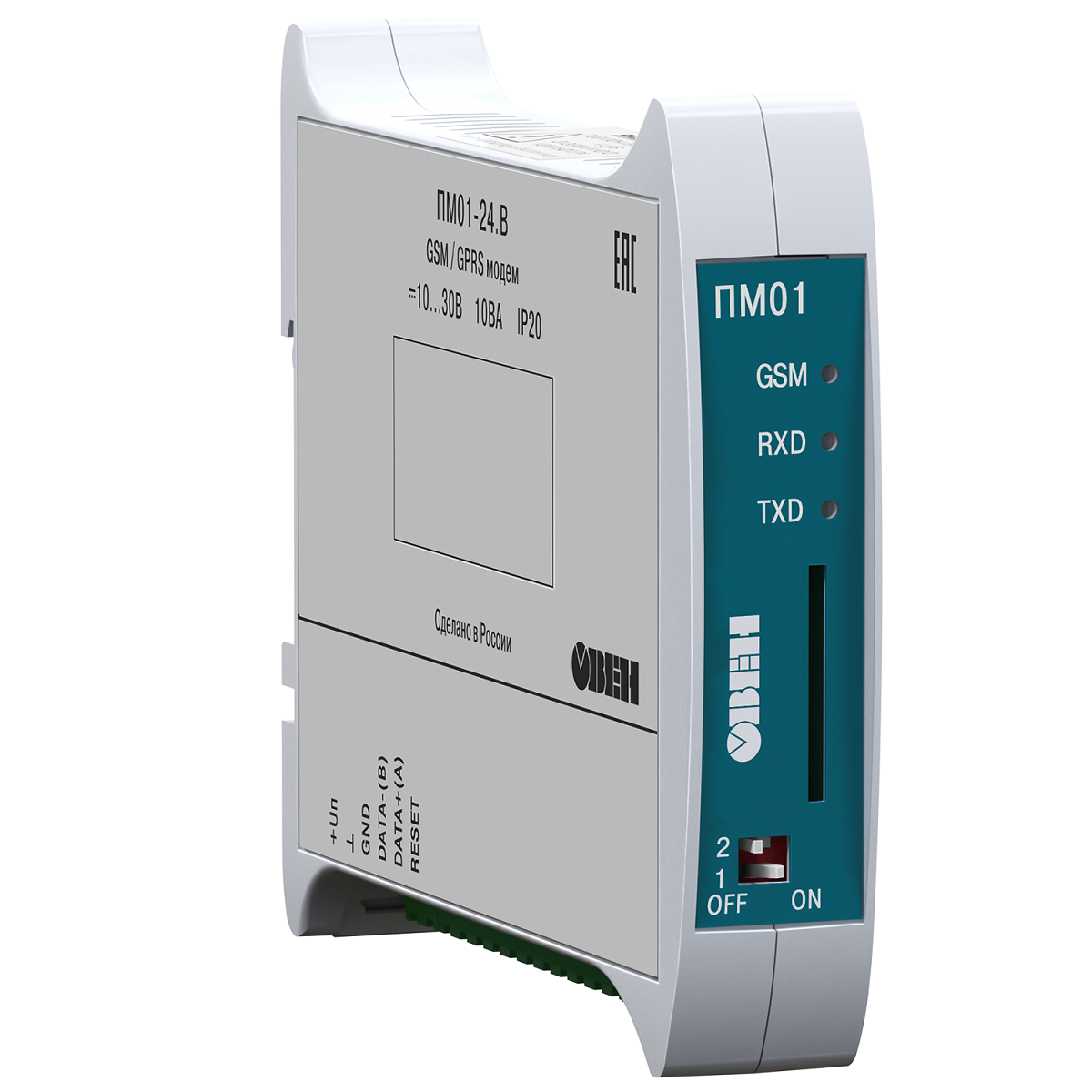

GSM/GPRS модем ОВЕН ПМ01


Производитель: Овен
Цена
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение GSM/GPRS модема ОВЕН ПМ01

GSM/GPRS модем ОВЕН ПМ01 предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM с оборудованием, оснащенным последовательными интерфейсами связи RS232 или RS485.

Преимущества GSM-модема ПМ01:

  • Защита от зависания – автоматическая перезагрузка модема
  • Интерфейс RS-232 или RS-485
  • Два варианта напряжения питания: 24В постоянного и 220В переменного тока
  • Широкий диапазон температур: -30..+70

Области применения GSM/GPRS модема ОВЕН ПМ01

  • Системы сбора данных, диспетчеризации и управления
  • Автоматические терминалы самообслуживания (платежные, вендинг и др.)
  • Системы охранной и противопожарной безопасности
  • Удаленный контроль датчиков и различного оборудования, оснащенными последовательными интерфейсами
  • Дистанционные измерения
  • Доступ в Интернет

Основные функциональные возможности GSM/GPRS модема ОВЕН ПМ01

  • Прием и передача SMS
  • Прием и передача данных с помощью CSD
  • Прием и передача данных с помощью GPRS
  • Работа с последовательными интерфейсами RS-232* или RS-485**
  • Позволяет производить управление приемом и передачей данных по последовательным интерфейсам RS-232* или RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07
  • Производит индикацию наличия обмена данными по последовательным портам RS-485 или RS-232*
  • Производит индикацию наличия регистрации в сети GSM и наличия передачи данных в режиме GPRS

* В зависимости от модифицации
** Подключение до 32 устройств, учитывая все особенности и ограничения интерфейса RS-485

Применение GSM/GPRS модема ПМ01 в АСКУЭ

Традиционно перед сетевыми компаниями и производственными предприятиями – потребителями электроэнергии – встаёт задача учёта электроэнергии в промышленном секторе розничного рынка. В качестве устройства связи между удаленными объектами и центром сбора данных в АСКУЭ широко применяется GSM/GPRS-модем ОВЕН ПМ01.

Условия эксплуатации GSM/GPRS модема ОВЕН ПМ01

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от -30 до +70 С
  • Верхней предел относительной влажности 80% при 25 С без конденсации влаги
  • Атмосферное давление от 85…107 кПа
Наименование Значение
Диапазон напряжений питания постоянного тока ПМ01-24.АВ, В от 10 до 30
Диапазон напряжений питания переменного тока ПМ01-220.АВ, В,
частота, Гц
от 90 до 250
от 47 до 63
Максимальная потребляемая мощность, не более, ВА 15
Рабочий частотный диапазон EGSM900/DCS1800/PCS1900
Класс выходной мощности предатчика 4 (EGSM900), 1 (DCS1800/PCS1900)
Класс мобильного оборудования В
GPRS мультислот класс 10
Скорость обмена в режиме CSD, бит/с 9600
Скорость обмена в режиме GPRS, бит/с прием - до 85600
передача - до 42800
Поддерживаемые типы SMS SMS-O, SMS-MT, SMS-CB
Поддержка SIM-карт 1.8 В и 3 В
Интерфейс связи с компьютером* RS-232/RS-485, RS-485
Диапазон скоростей обмена по последовательному интерфейсу связи, бит/с 1200...115200
Степень защиты корпуса IP20
Масса модема, кг, не более 0.5
Габаритные размеры модема, мм 120.1х107.1х22.5
Средний срок службы, лет 8

* В зависимости от модификации

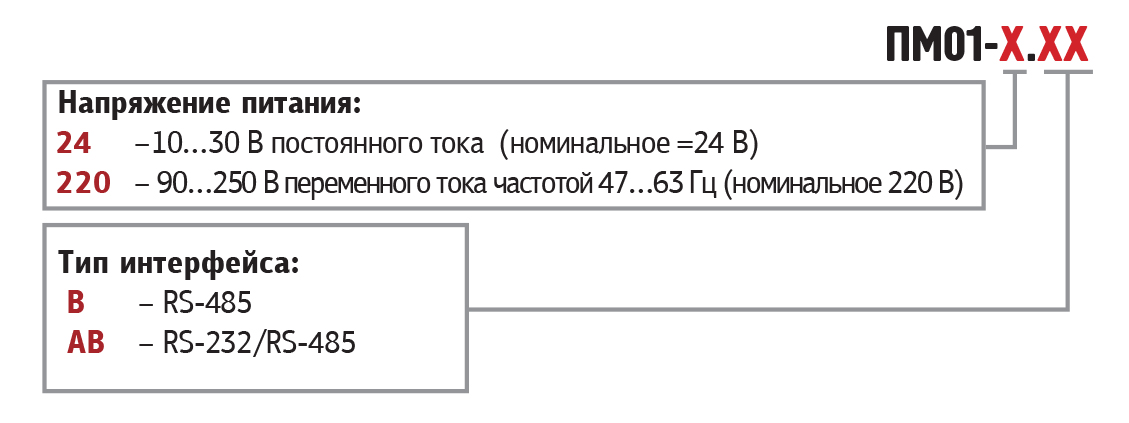

pm01 oboznachenie

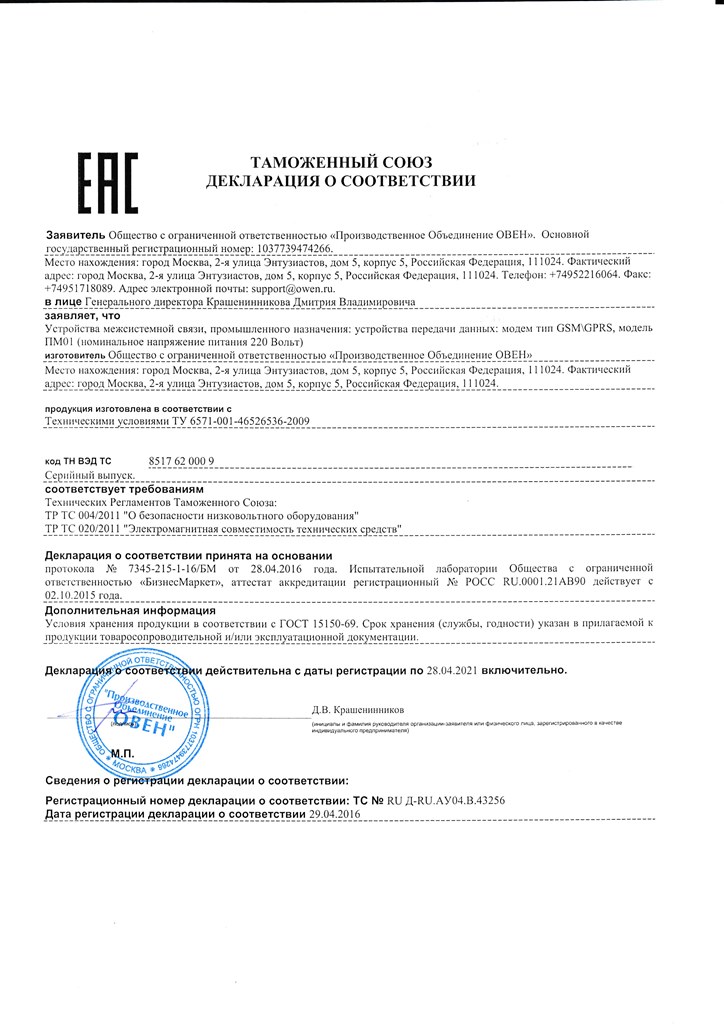

Декларация о соответствии на ПМ01 220 В

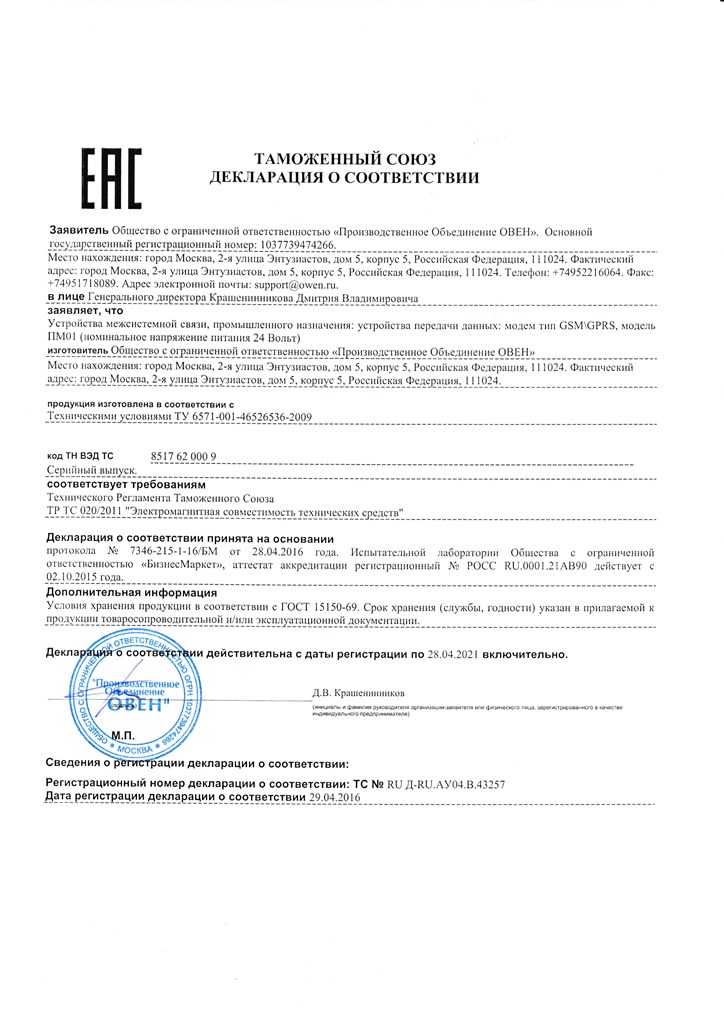

Декларация о соответствии на ПМ01 24 В

Руководство по эксплуатации ПМ01

Список используемых АТ-команд (для модема ПМ01)
