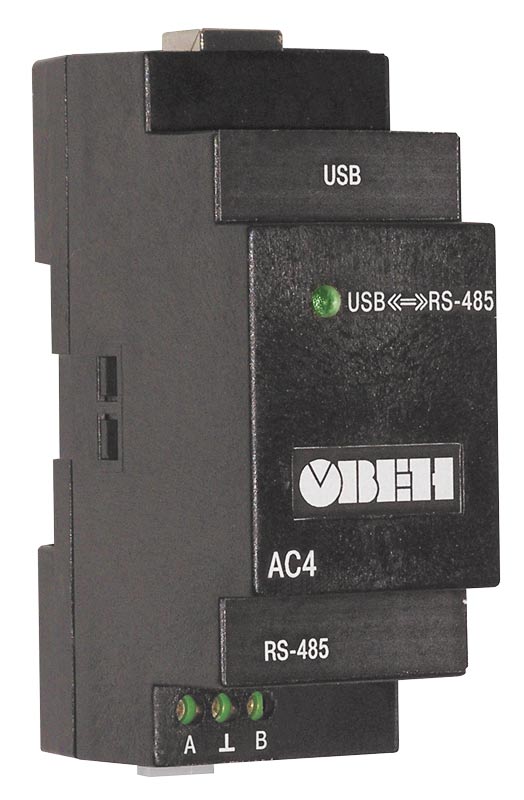

Автоматический преобразователь интерфейсов USB/RS-485 ОВЕН АС4


Производитель: Овен
Цена
ОписаниеТехнические характеристикиСхемы подключенияДокументация

С января 2017 года преобразователь АС4 выпускается с обновленным набором микросхем от SiliconLabs.

Это обеспечивает простую автоматическую установку драйверов COM-порта на операционные системы Windows 7/8/8.1/10 и расширяет перечень поддерживаемых операционных систем.

Назначение преобразователя интерфейсов ОВЕН АС4

Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Основные функции преобразователя интерфейсов ОВЕН АС4

  • Взаимное преобразование сигналов интерфейсов RS-485 и USB
  • Автоматическое определение направления передачи данных
  • Гальваническая изоляция интерфейсов
  • Создание виртуального сом-порта при подключении прибора к ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом
  • Питание от шины usb
  • Встроенные согласующие резисторы

Поддерживаемые операционные системы

  • Windows XP/Server 2003/Vista/7/8/8.1/10
  • Mac OS X
  • Linux 2.6.x/3.x.x
Наименование Значение
Питание
Входное напряжение питания DC, В 4.75...5.25
Класс защиты по ГОСТ 12.2.007.0-75 III
Потребляемая мощность, Вт 0.5
Электрическая прочность изоляции, В 1500
Интерфейс USB
Стандарт USB 2.0
Разъем Тип В
Передаваемые сигналы D+, D-
Максимальная длина линии связи, м 3
Интерфейс RS-485
Стандарт EIA/TIA-485
Разъем Клеммы
Передаваемые сигналы А(Data+), B(Data-)
Максимальная скорость передачи данных, бит/с 115200
Максимальная длина линии связи, м 1200
Максимальное количество приборов, шт 32*
Корпус
Габаритные размеры, мм 36х93х57
Степень защиты IP20
Крепление на DIN-рейку
Масса, г 65

* 256 с использованием повторителей интерфейса RS-485, например, АС5

Условия эксплуатации

Наименование Значение
Температура окружающего воздуха, оС -20...+75
Температура транспартиовки и хранения, оС -25...+55
Относительная влажность воздуха (при температуре +25 оС и ниже), % Не более 80 (без конденсации влаги)
Высота над уровнем моря, м 1000

ac4 sp



Схема подключения АС4

При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 256 приборов.

Подключение АС4 к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4 к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.

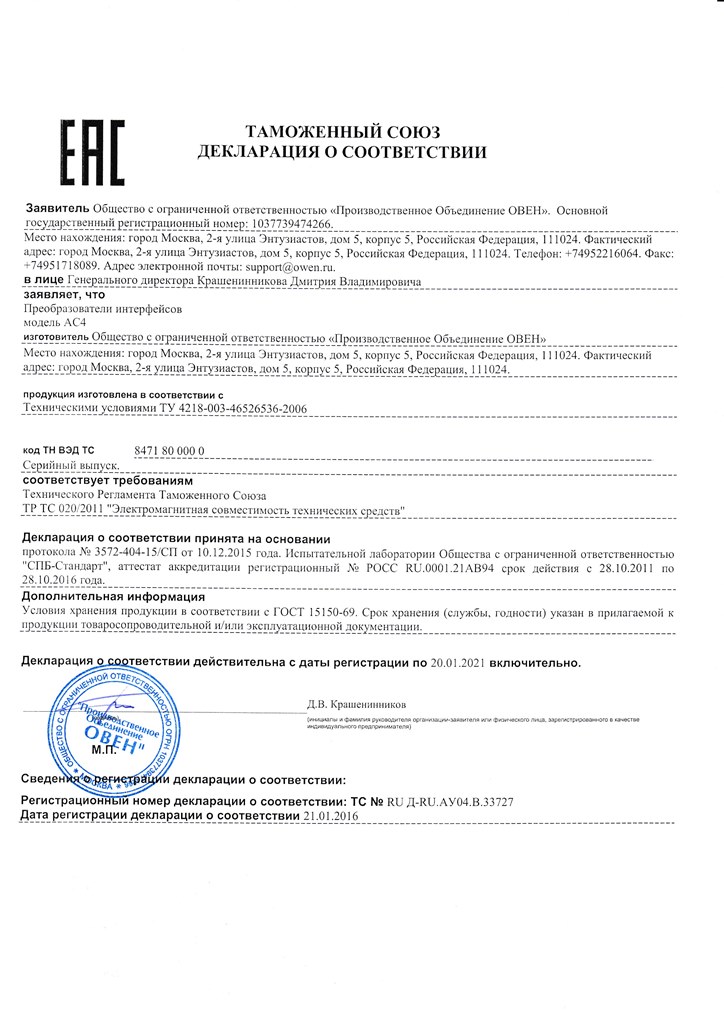

Декларация о соответствии на АС4

Краткое руководство АС4(М01)
