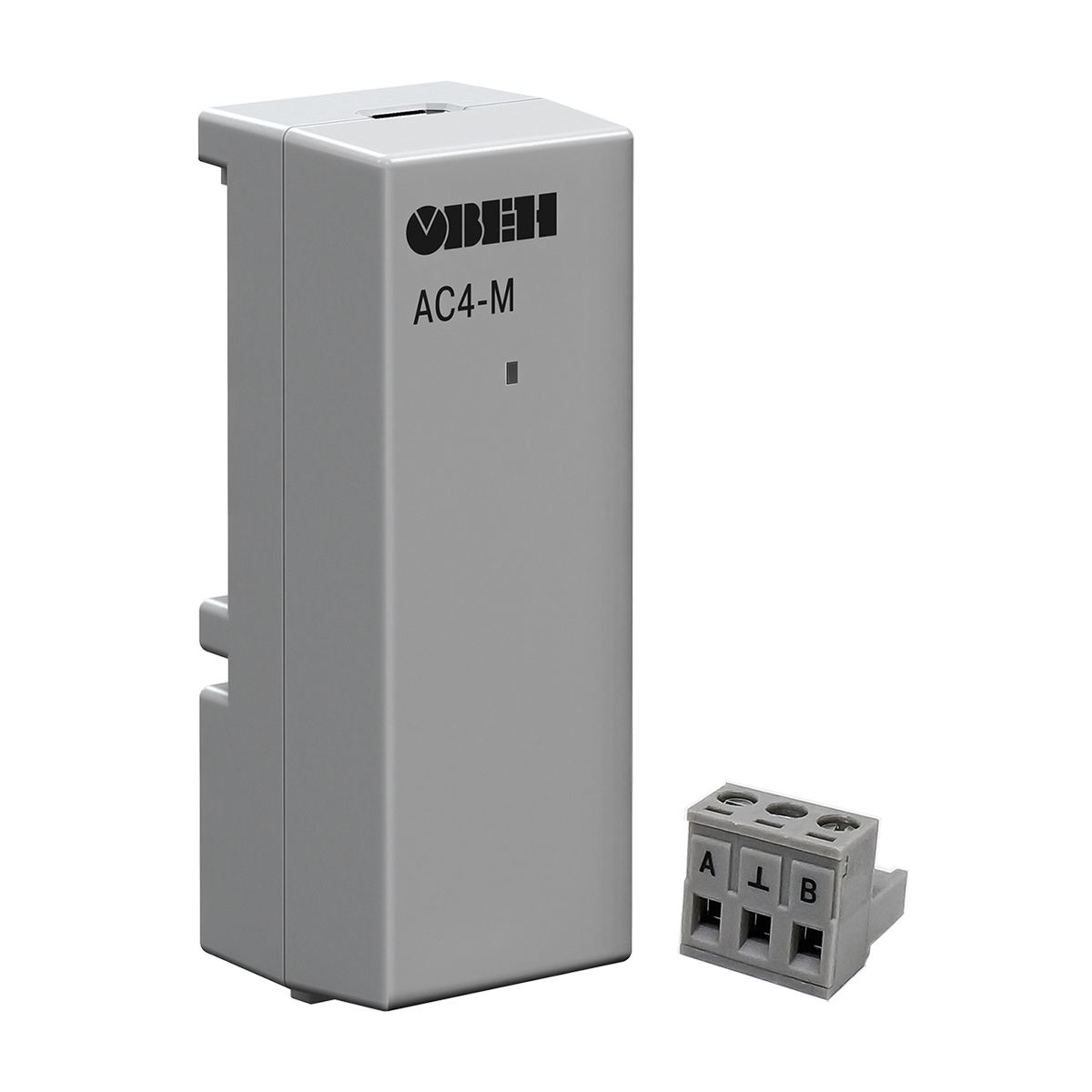

АС4-М преобразователь интерфейсов RS-485 USB с гальванической изоляцией

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключенияДокументация

С 22 августа 2018 года начинаются продажи преобразователя интерфейса АС4-М (RS-485 – USB).

Назначение преобразователя интерфейсов ОВЕН АС4-М

Компактный преобразователь предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Особенности:

    • Гальваническая изоляция интерфейсов.
    • Автоматическое определение направления передачи данных.
    • Создание виртуального COM-порта при подключении прибора к ПК позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом.
    • Разъем micro USB для подключения преобразователя к ПК. Кабель в комплекте.
    • Компактный корпус, занимающий минимум места на DIN-рейке или на столе. Габаритные размеры 27×72,5×26 мм.
    • Питание от шины USB.
    • Гарантийный срок – 5 лет.

Поддерживаемые операционные системы

  • Windows XP/Server 2003/Vista/7/8/8.1/10
  • Mac OS X
  • Linux 2.6.x/3.x.x
Наименование Значение
Питание
Входное напряжение питания DC, В 4.75...5.25
Класс защиты по ГОСТ 12.2.007.0-75 III
Потребляемая мощность, Вт 2
Электрическая прочность изоляции, В 1780
Интерфейс USB
Стандарт USB 2.0
Разъем Тип microUSB
Передаваемые сигналы D+, D-
Максимальная длина линии связи, м 3
Интерфейс RS-485
Стандарт EIA/TIA-485
Разъем Клеммы
Передаваемые сигналы А(Data+), B(Data-)
Максимальная скорость передачи данных, бит/с 115200
Максимальная длина линии связи, м 1200
Максимальное количество приборов, шт 32*
Корпус
Габаритные размеры, мм 27х72.5х26
Степень защиты IP20
Крепление на DIN-рейку
Масса, г 45

* 247 с использованием повторителей интерфейса RS-485, например, АС5

Условия эксплуатации

Наименование Значение
Температура окружающего воздуха, оС -20...+75
Температура транспартиовки и хранения, оС -25...+55
Относительная влажность воздуха (при температуре +25 оС и ниже), % Не более 80 (без конденсации влаги)
Высота над уровнем моря, м 1000

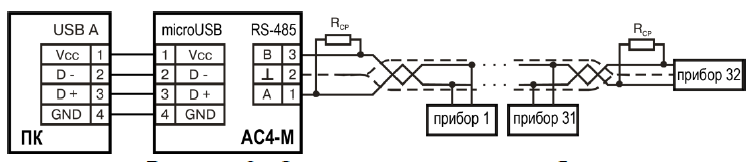

 подключения АС4 М



Схема подключения АС4-М

При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 247 приборов.

Подключение АС4-М к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4-М к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.

Декларация о соответствии на АС4-М

Краткое руководство АС4-М
