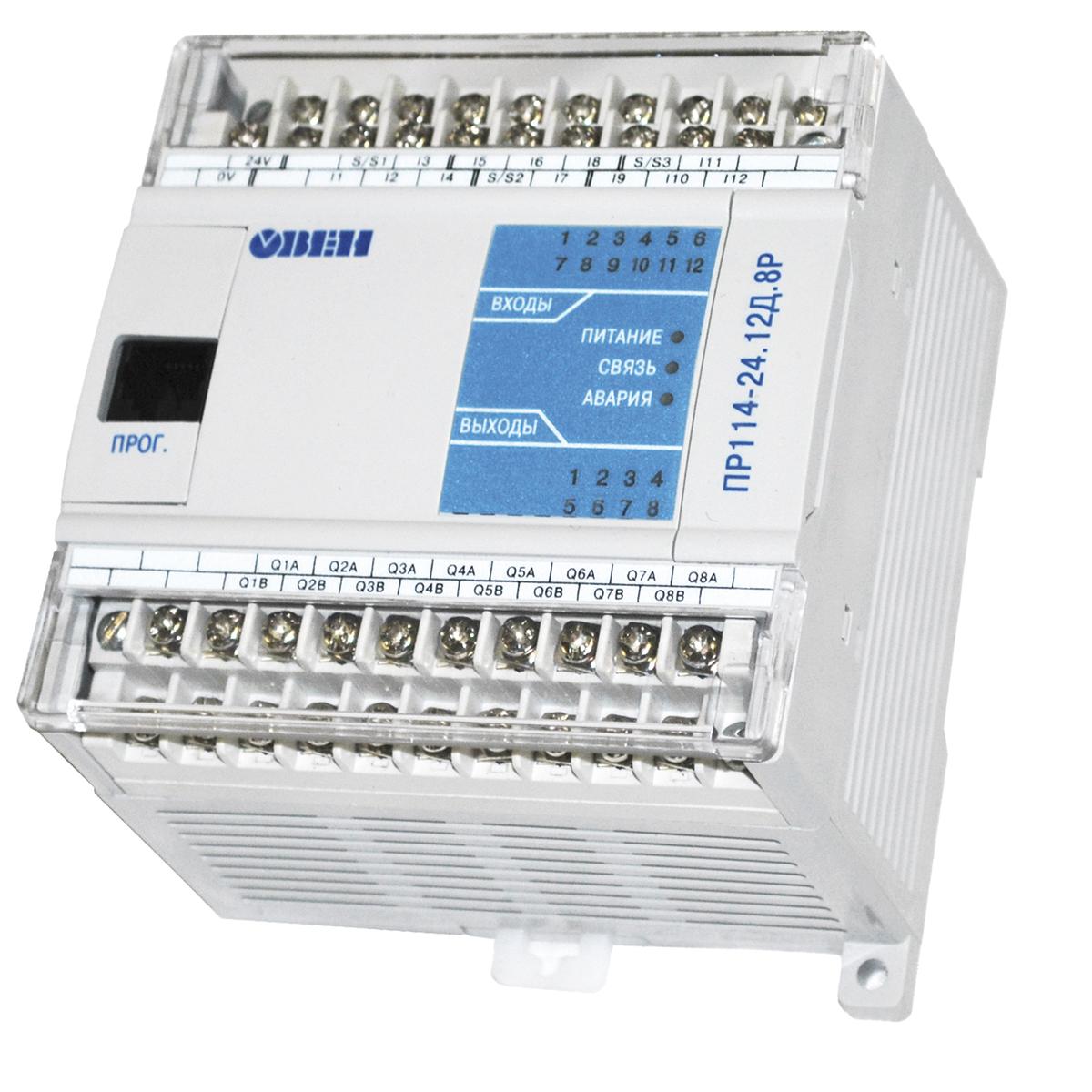

Программируемое реле с поддержкой аналоговых сигналов для локальных систем ОВЕН ПР114
ОписаниеТехнические характеристикиМодификацииДокументация
Назначение
Построение простых локальных систем управления:
- разного типа насосных станций с возможностью управления частотным преобразователем;
- контроля доступа и релейной защиты;
- конвейерных систем с дозаторами;
- технологического оборудования (станки, прессы и пр.);
- вентиляции и отопления.
Преимущества
- Различные виды исполнения. (по питанию, по типу и количеству входов/выходов).
- Наличие часов реального времени.
- Простая, интуитивно понятная среда программирования OWEN Logic.
- Возможность создания и отладки проекта без прибора.
- Возможность интеграции в сети RS-485, протокол Modbus-Slave.
- Компактный корпус на DIN-рейку.
- Широкий климатический диапазон -20..+55 °C.
Функциональные возможности
- Логические функции (И, ИЛИ, НЕ).
- Арифметические функции и функции сравнения.
- Счетчики, триггеры.
- Блоки временных задержек.
- Формирователи сигналов.
- Блоки работы с битами.
- Возможность создания своих блоков (макросы).
- Онлайн база макросов.
Сводная таблица технических характеристик ПР110/ПР114:
| Наименование | Значение | |
| ПР110 | ПР114 | |
| Каналы ввода / вывода | ||
| Количество входов аналоговых | Нет | 4 (0) |
| Количество входов дискретных | 8 или 12 | 8 (12) |
| Количество выходов дискретных | 4 или 8 | 4-8 |
| Количество выходов аналоговых | Нет | До 4 |
| Питание прибора | ||
| Напряженеие питания | =24 В или ~220 В | =24 В и ~220 В |
| Потребляемая мощность, ВА, не более | 8 | 16 |
| Программирование | ||
| Количество ФБ, среднее | 63 | 500 |
| RETAIN-переменные | Нет | 136 байт |
| Время цикла, мс, не менее | 3 | 1 |
| Конструкция | ||
| Тип крепления | На DIN-рейку, настенное | |
| Степень защиты корпуса | IP20 | |
| Климатика | -20...+55 оС | |
| Габаритны, мм | (110х73х63)±1 (110х73х96)±1 |
(110х73х96)±1 |
Питание
| Наименование | Значение |
| Напряжение питания, В* | 21...27 В (номинальное напряжение 24 В) 90...264 В (номинальное 110-220 В, при частоте 47...63 Гц) |
| Потребляемая мощность, ВА, не более | 16 |
| Гальваническая развязка, В | есть, 1500 |
| Встроенный источник питания | =24 В, 145 мА max |
*Блок питания универсальный
Дискретные входы
| Параметр | Значение |
| Количество дискретных входов | 8, развязка групповая по 4 входа (1-4, 5-8), 1500 В - коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); - датчики, имеющие на выходе транзистор n-p-n типа с открытым коллектором |
| Напряжение питания дискретных входов, В | 21...27 |
| Максимальный ток дискретного входа, мА не более | 4 |
| Ток "логической единицы", мА | 2.0...4.0 |
| Ток "логического нуля", мА | не более 0.1 |
| Уровень сигнала, соответствующий логической единице на дискретном входе, В |
15...30 |
| Уровень сигнала, соответствующий логическому нулю на дискретном входе, В |
-3...+5 |
Аналоговые/дискретные входы
| Параметр | Значение |
| Количество входов | 4 (входа 9-12) |
| Режим аналогового входа | |
| Тип измеряемых сигналов | "0...10 В", "4...20 мА" |
| Входное сопротивление, кОм | 67 |
| Предел основной приведенной погрешности, % | ±0.5 |
| Значение наименьшего значащего разряда, мВ | 2.7 (3700 ед./0-10 В)) |
| Период обновления результатов измерения четырех каналов, мс, не более | 0.5 |
| Дополнительной приведенной погрешности, вызванной изменением температуры на 10 оС в пределах рабочего диапазона температур, % |
±0.25 |
| Режим дискретного входа | |
| Напряжение "логической единицы", В (ток в цепи) | 14...30 (1.0...2.6 мА) |
| Напряжение "логического нуля", В (ток в цепи) | 0...11 (не более 0.2 мА) |
| Гальваническая развязка | Отсутствует |
Выходные устройства
| Параметр | Значение |
| Количество выходных устройств | 8, из них 4 с возможностью |
| Из них: | |
| - фиксированные (дискретные) | 4 (выходы 1-4) |
| - еа выбор (аналоговые/дискретные) | 4 (выходы 5-8) |
| Гальваническая развязка | Индивидуальная, 1500 В, кроме выхода типа Т |
| Тип выходных элементов | см. табл. "Тип встроенного выходного устройства" |
Конструкция
| Параметр | Значение |
| Индикация состояния входов/выходов | Светодиодная, на передней панели |
| Тип корпуса | Корпус для крепления на стену или на DIN-рейку шириной 35 мм. |
| Габаритные размеры, мм | (96х110х73)±1 |
| Климатическое исполнение | IP20 (-20...+55) |
| Масса прибора, кг, не более | 0.5 |
Вычислительные ресурсы
| Время цикла, мс, min (зависит от сложности программы) | 1 |
| Количество ФБ, шт., среднее | 500 |
| Количество функций, шт., среднее | 500 |
| Количество переменных для сетевого обмена, шт., max | 664 (32 на чтение, 32 на запись) |
| Объем памяти для энергозависимых переменных, байт | 136 |
Тип встроенного выходного устройства
| Обозначение выходного элемента |
Тип выходного элемента | Технические параметры |
| Р | Контакты электромагнитного реле | Максимальный коммутируемый ток, А, не более - 5 А при напряжении не более 30 В постоянного тока - 10 А при напряжении не более 250 В переменного тока, 50 Гц и cos φ > 0.95 Механический ресурс реле, циклов, не менее - 5 000 000 Электрический ресурс реле, циклов, не менее - 200 000 |
| К | Оптопара транзисторная n-p-n типа | Постоянный ток не более 400 мА при напряжении не более 60 В |
| Т | Выход для управления внешним твердотельным реле |
Выходное напряжение 4...6 В, постоянный ток не более 25 мА |
| С | Оптопара симисторная | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц) |
| И | ЦАП "параметр - ток" | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В |
| У | ЦАП "параметр - напряжение" | Постоянное напряжение 0...10 В на внешней нагрузке не менее 2 кОм, напряжение питания 16...30 В |

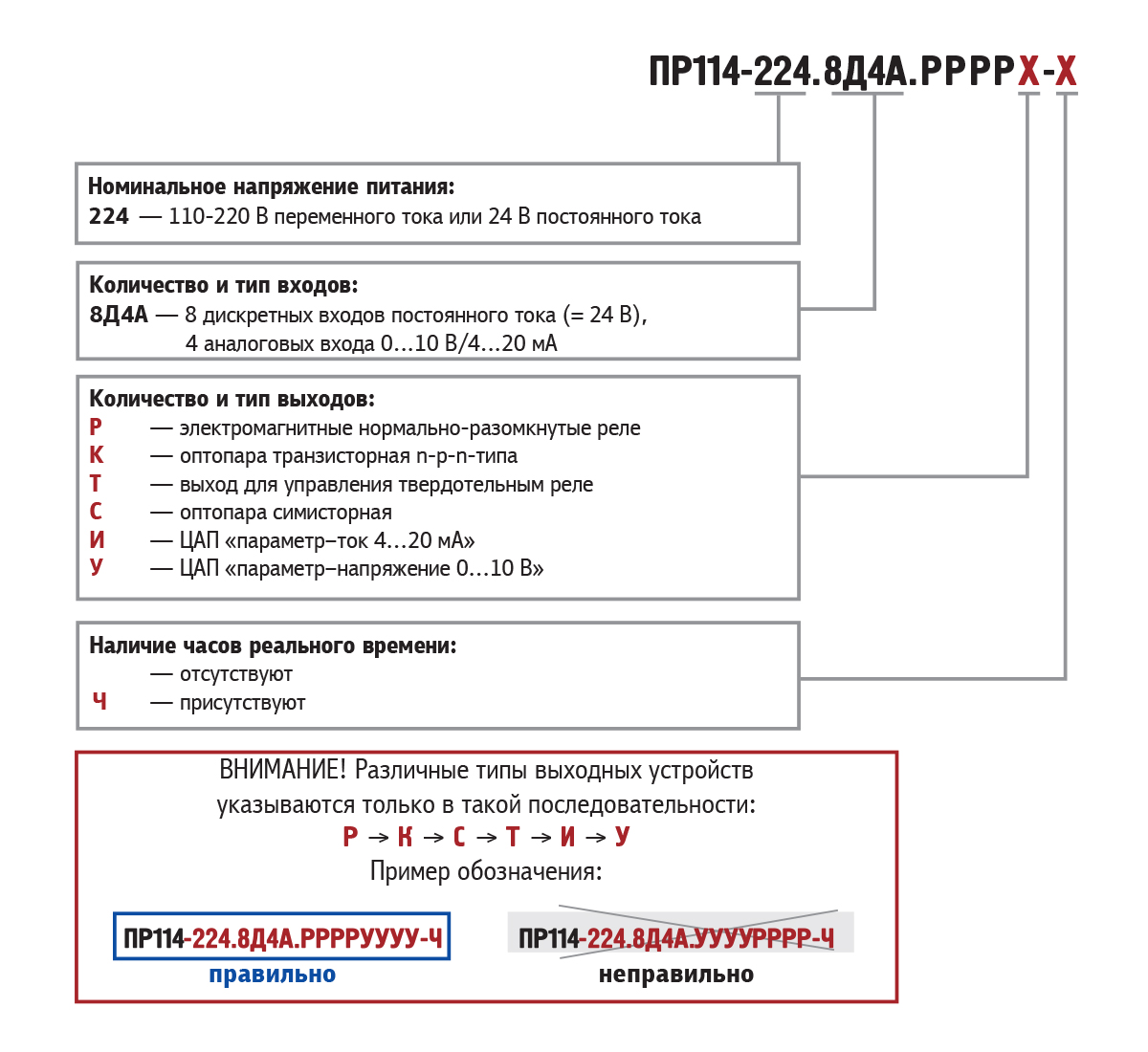

Модификации

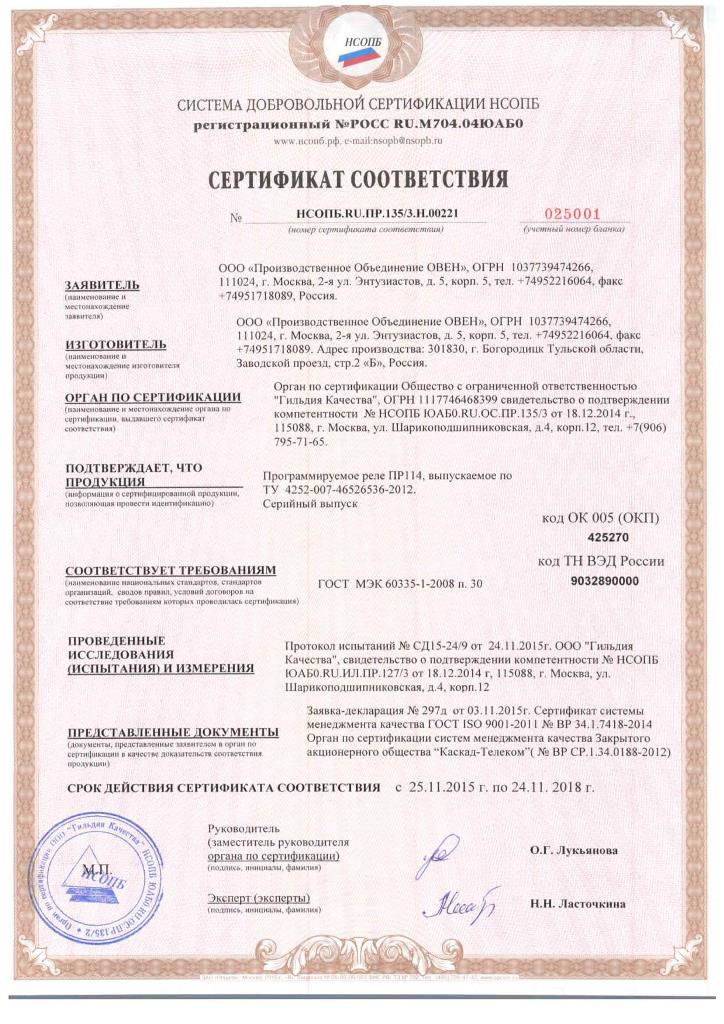

Сертификат соответствия в области пожарной безопасности для ПР114

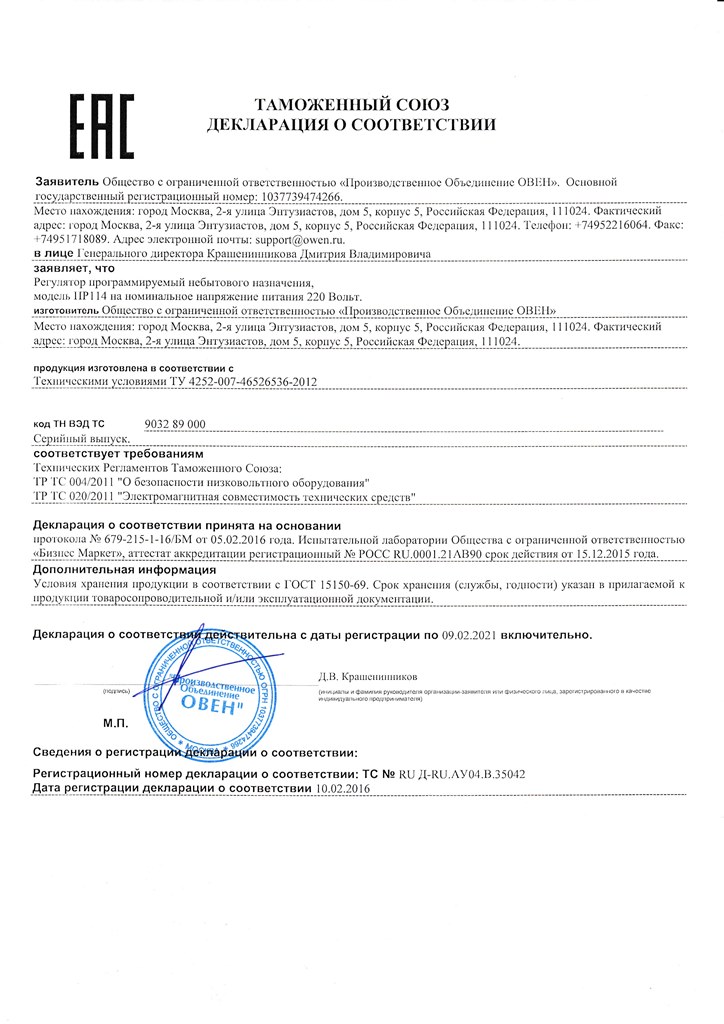

Декларация о соответствии на ПР114
Руководство по эксплуатации ПР114
