Программируемое реле для дискретных локальных систем ОВЕН ПР110

Array
Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение

Для задач локальной автоматизации с линейным или слаборазветвленным алгоритмом управления:

  • Системы контроля доступа и релейной защиты.
  • Реализация автоматов АВР.
  • Управление наружным и внутренним освещением, освещением витрин.
  • Управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами).
  • Реализация конвейерных систем.
  • Управление подъемниками, парковочными автоматами и т.д.

Основные функциональные возможности и  характеристики программируемого реле

  • До 12 дискретных входов
  • До 8 дискретных выходов
  • Питание как от 24 В, так и от 220 В
  • Внутренний таймер
  • Часы реального времени (опционально)
  • Расширенные диапазоны рабочих температур -20..+55 ºС
  • Компактный корпус для крепления на DIN-рейку
  • Создание любого алгоритма работы под потребности клиента
  • Мощная, но простая среда программирования - OWEN Logic
  • Работа в сети Modbus-Slave (с ПР-МИ485);
  • Самая доступная цена на рынке

Питание

Наименование Значение
Напряжение питания постоянного тока, В 21....27 В (номинальное напряжение 24 В)
Напряжение питания переменного тока, В 90...264 В (номинальное 110-220 В, при частоте 47...63 Гц)
Потребляемая мощность, ВА, не более 8
Гальваническая развязка -

Дискретные входы

Параметр ПР110-220.8ДФ.4Р ПР110-220.12ДФ.8Р ПР110-24.8Д.4Р ПР110-24.12Д.8Р
Количество дискретных входов 8 12 8 12
Тип датчика дискретного входа -коммутационные устройства
(контакты кнопок, выключателей,
герконов, реле и т.п.);
-коммутационные устройства (контакты
кнопок, выключателей, герконов, реле и т.п.);
-датчики, имеющие на выходе транзистор
p-n-p типа с открытым коллектором
Напряжение питания дискретных входов, В 90...264 В 21...27 В
Максимальный ток дискретного входа, мА,
не более
1.32 9
Ток "логической единицы", мА 0.70...1.32 3.5...9
Ток "логического нуля", мА 0...0.1 0...0.5
Уровень сигнала, соответсвующий логической
еденице на дискретном входе, В
~164...253 (0.70...1.32 мА) 9...27
Уровень сигнала, соответствующий
логическому нулю на дискретном входе, В
0...20 0...2
Гальваническая развязка Групповая по 4 входа (1-4, 5-8, 9-12)
Электрическая прочность изоляции, В 1500

Дискретные выходы

Количество дискретных выходов 4 8 4 8
Тип выходного элемента Электромагнитное реле
Допустимый ток нагрузки, не более - 5 А при напряжении не более 250 В
переменного тока и cos φ > 0.95;
- 3 А при напряжении не более 30 В
постоянного тока
Допустимый ток нагрузки, не менее 10 мА при 5 В постоянного тока
Механический ресурс реле, циклов, не менее 5 000 000
Электрический ресурс реле, циклов, не менее 200 000
Время переключения из состояния "логического нуля" в состояние
"логической единицы" и обратно, мс, не более
10
Гальваническая развязка Индивидуальная
Электрическая прочность изоляции, В 1500

Конструкция

Индикация состояния входов/выходов Светодиодная, на передней панели
Тип корпуса Корпус для настеночного или кремпления на DIN-рейку шириной 35 мм.
Габаритные размеры, мм (63х110х73)±1 для модификации ПР110-8Д.4Р
(96х110х73)±1 для модификации ПР110-12Д.8Р
Степень защиты корпуса IP20
Масса прибора, кг, не более 0.5

Программирование

Среда программирования OWEN logic
Интерфейс программирования UART
Сетевые параметры прибора, фиксированные
Скорость обмена, бит/с 9600
Длина слова данных 8
Контроль четности нет
Количество стоп-бит 1

Модификации

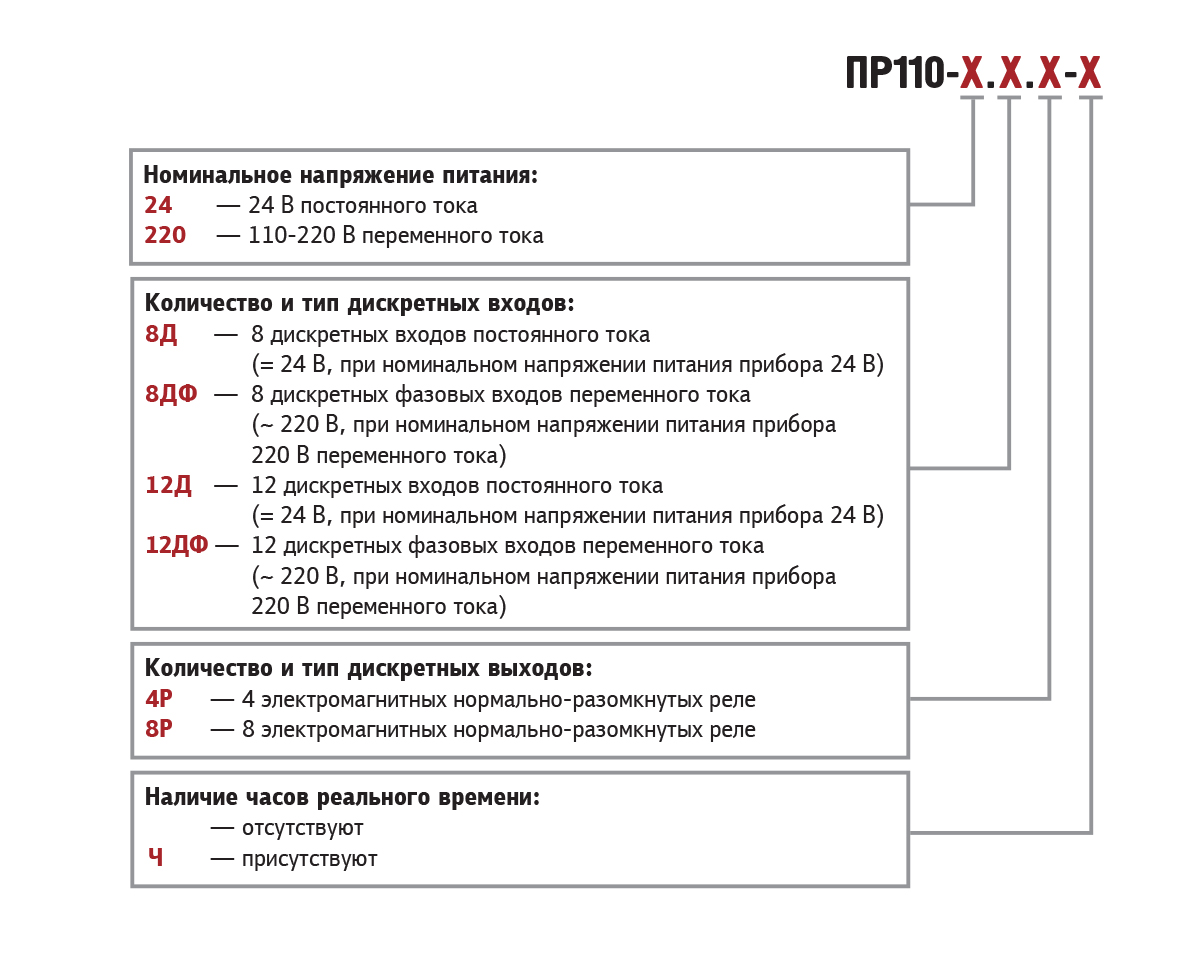

pr110 1

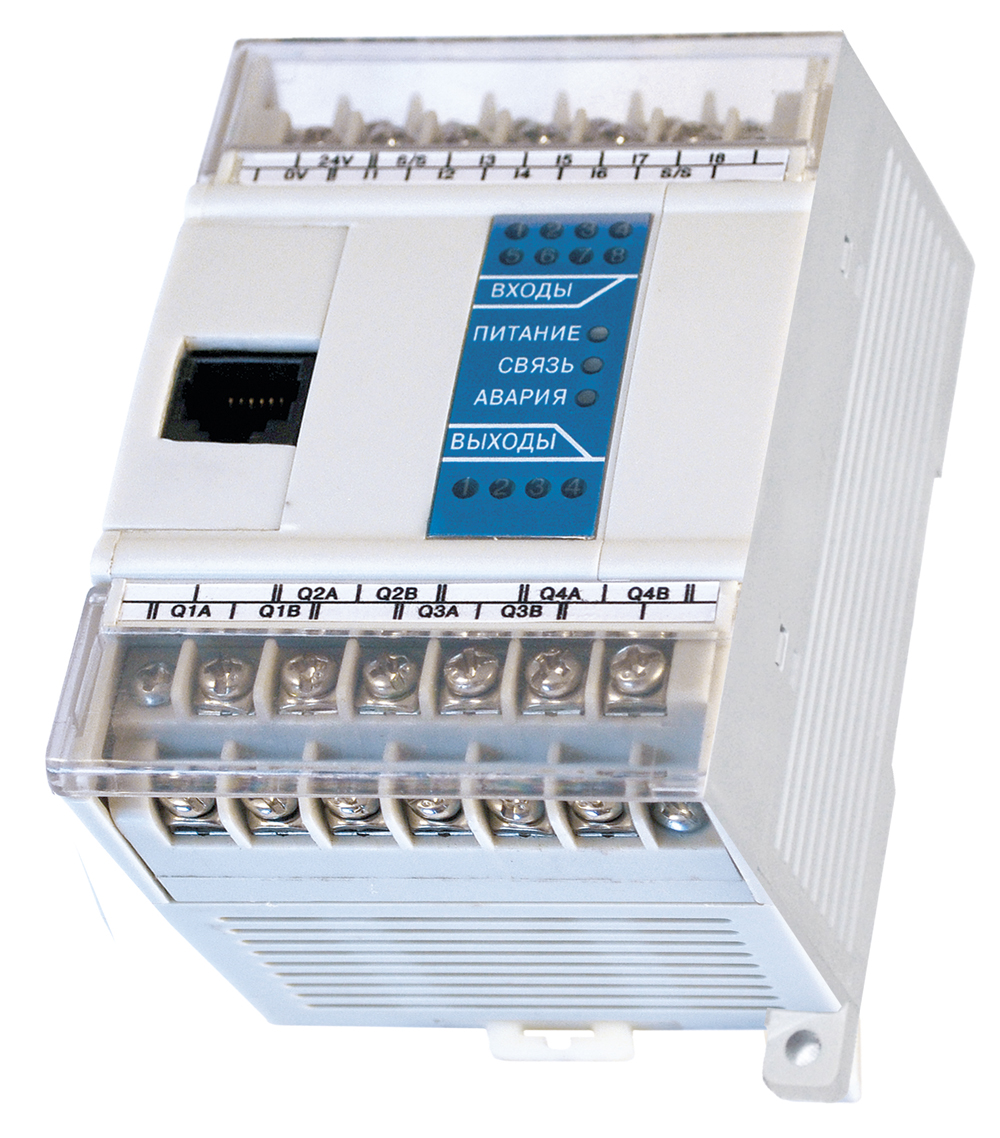

8 дискретных входов / 4 дискретных выхода
ПР110-24.8Д.4Р питание прибора и входов 24 В
ПР110-24.8Д.4Р-Ч питание прибора и входов 24 В, имеются часы реального времени
ПР110-220.8ДФ.4Р питание прибора и входов 220 В
ПР110-220.8Дф.4Р-Ч питание прибора и входов 220 В, имеются часы реального времени

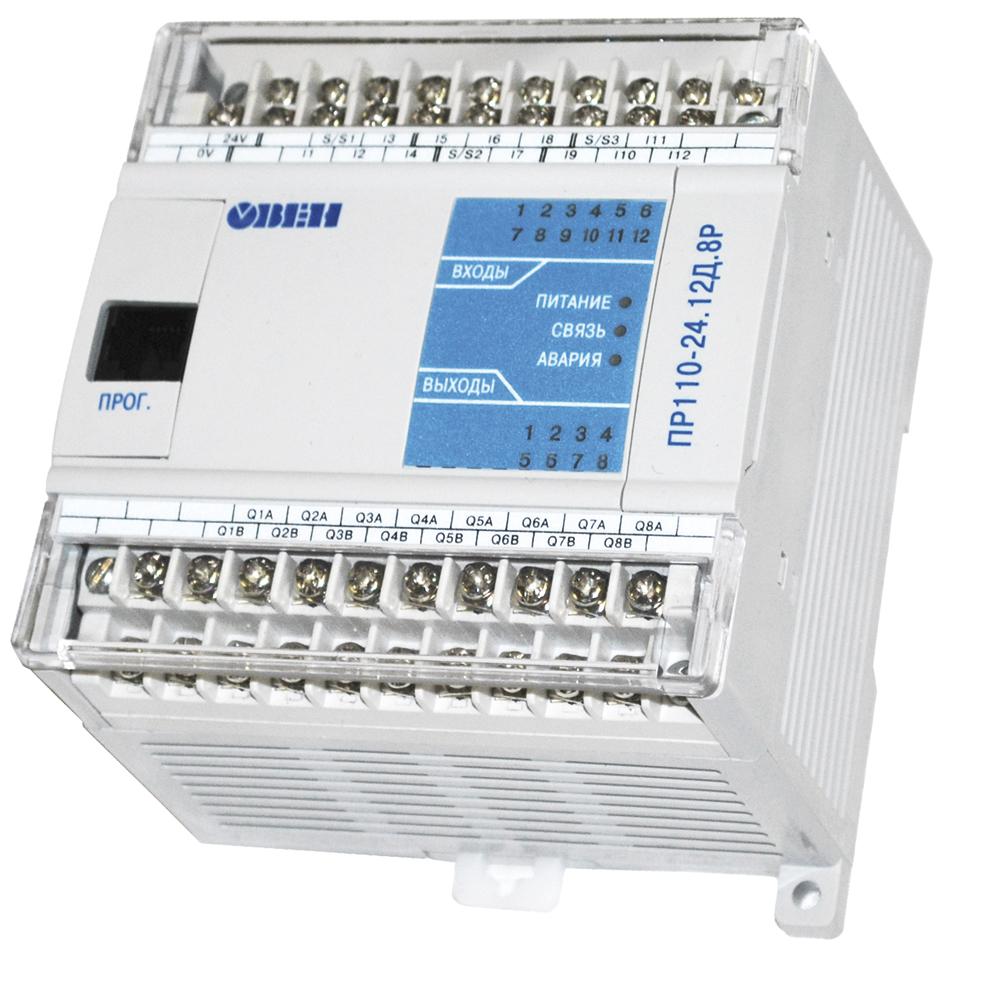

12 дискретных входов / 8 дискретных выходов
ПР110-24.12Д.8Р питание прибора и входов 24 В
ПР110-24.12Д.8Р-Ч питание прибора и входов 24 В, имеются часы реального времени
ПР110-220.12ДФ.8Р питание прибора и входов 220 В
ПР110-220.12ДФ.8Р-Ч питание прибора и входов 220 В, имеются часы реального времени

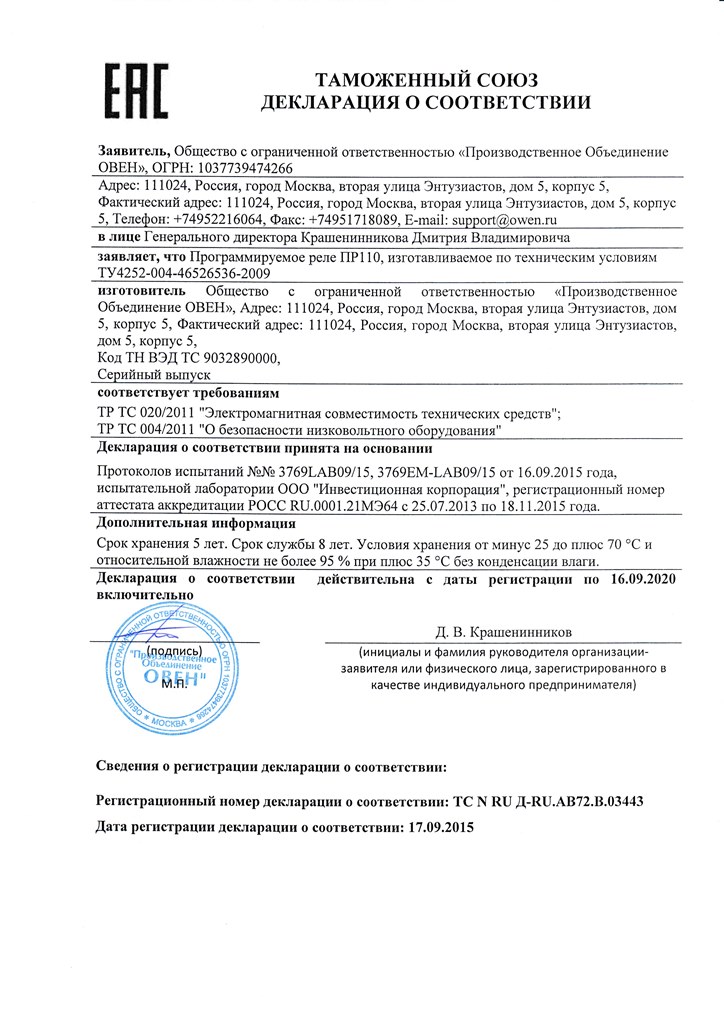

Декларация о соответствии на ПР110

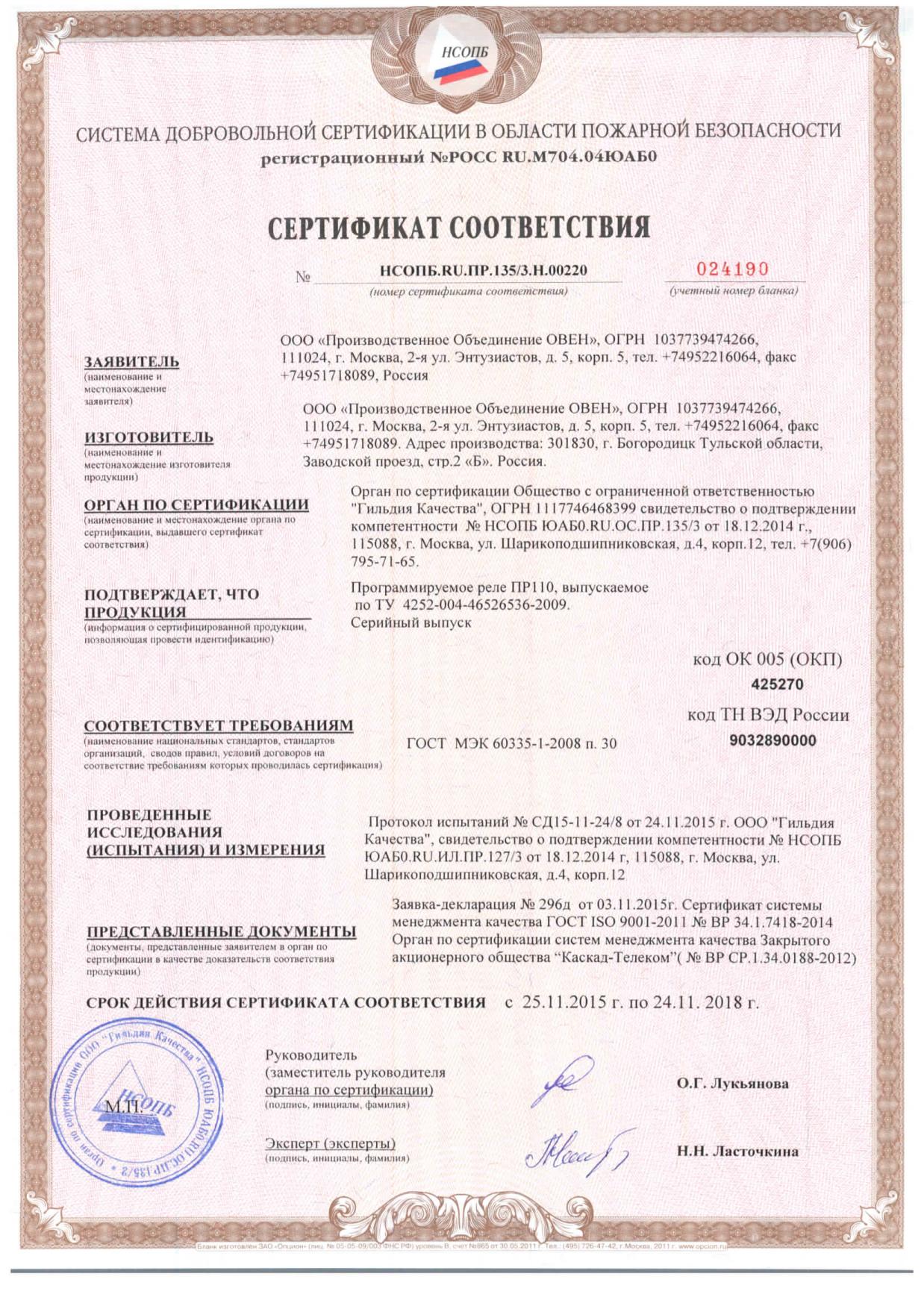

Сертификат соответствия в области пожарной безопасности для ПР110

Руководство по эксплуатации ПР110
