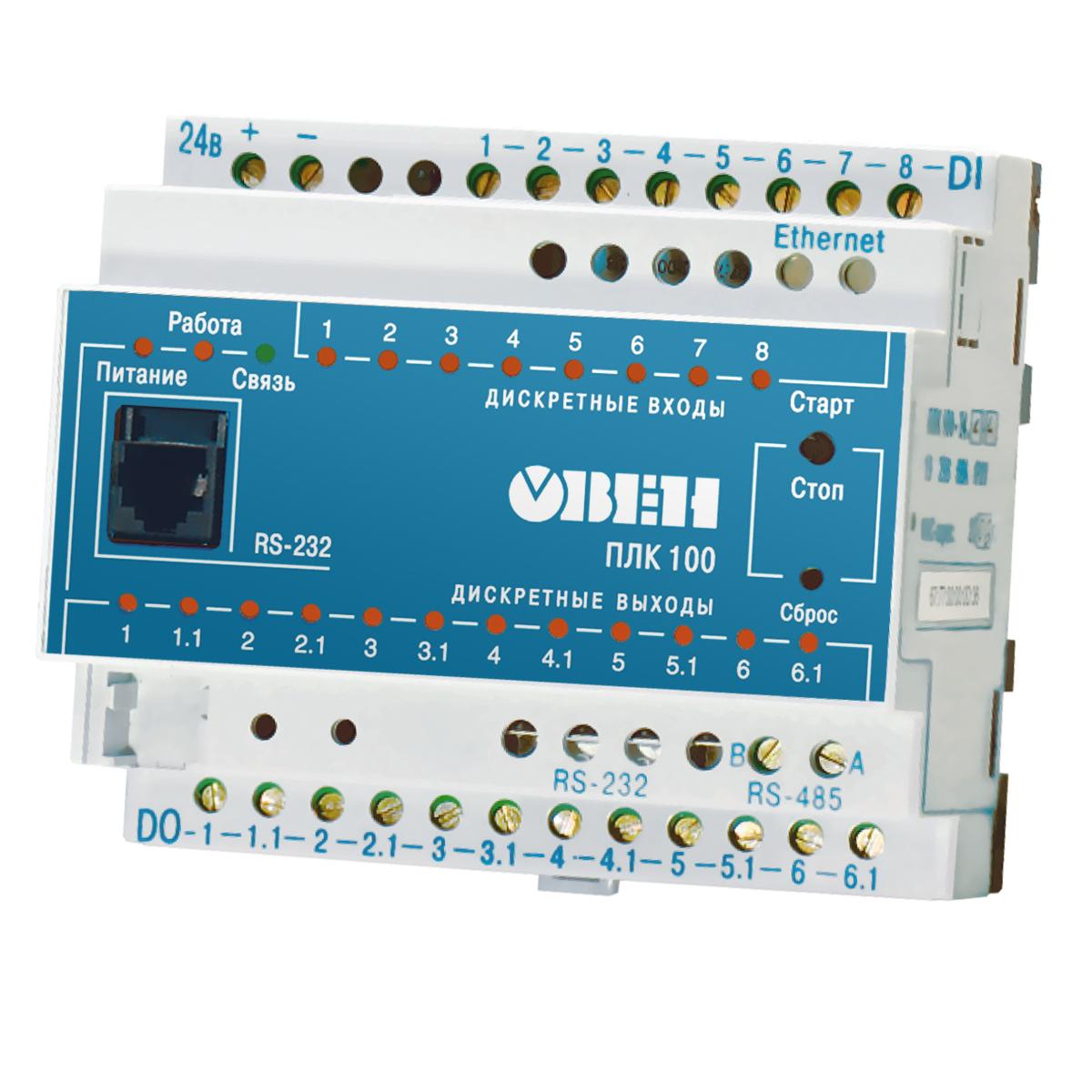

Программируемый логический контроллер ОВЕН ПЛК100

Array
Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

ОВЕН ПЛК100 – моноблочный контроллер с дискретными входами/выходами на борту для автоматизации малых систем

Назначение контроллера ОВЕН ПЛК100

  • Создание систем управления малыми и средними объектами.
  • Построение систем диспетчеризации.

Особенности ОВЕН ПЛК100

  • Компактный DIN-реечный корпус.
  • Дискретные входы/выходы на борту.
  • Наличие последовательных портов (RS-485, RS-232) и Ethernet.
  • Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
  • Два варианта питания: 220 В переменного тока и 24 В постоянного тока.

Конкурентные преимущества ОВЕН ПЛК100

  1. Отсутствие ОС, что повышает надежность работы контроллеров.
  2. Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
  3. Большое количество интерфейсов на борту, работающих независимо друг от друга: Ethernet, 3 последовательных порта, USB Device для программирования контроллера.
  4. Расширенный температурный диапазон работы: от –20 до +70 С.
  5. Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
  6. Встроенные часы реального времени.
  7. Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Программирование контроллеров ОВЕН ПЛК100

Программирование контроллеров ОВЕН ПЛК100 осуществляется профессиональной системой программирования CODESYS v.2.

Система программирования CODESYS для покупателей контроллеров ОВЕН предоставляется бесплатно.

Дополнительные утилиты

Для удобства пользователей специалистами компании ОВЕН созданы дополнительные утилиты:

  • EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CODESYS.
  • PLC_IO – утилита для работы с файловой системой контроллера, например, запись/считывание файлов с ПЛК. Работает без CODESYS.

Общие сведения

Конструктивное исполнение Унифицированный корпус для крепления на DIN-рейку
(ширина 35 мм), длина 105 мм (6U), шаг клемм 7.5 мм
Степень защиты корпуса IP20
Напряжение питания:
ПЛК100-24
ПЛК100-220
18...29 В постоянного тока (номинальное напряжение 24 В)
90...264 В переменного тока (номинальное напряжение 220 В)
частотой 47...63 Гц
Потребляемая мощность
ПЛК100-24
ПЛК100-220
6 Вт*
10 Вт
Индикация передней панели 1 индикатор питания
8 индикаторов входов
12 индикаторов выходов


Ресурсы

Центральный процессор 32-разрядный RISC-процессор 200 МГц на базе ядра ARM9
Объем оперативной памяти 8 Мбайт
Объем энергозависимой памяти хранения ядра CoDeSys,
программ и архивов
4 Мбайт**
Размер Retain-памяти 4 кбайт***
Время выполнеения цикла ПЛК Минимальное 250 мкс (нефиксированное), типовое от 1мс

Дискретные входы

Количество дискретных входов 8
Гальваническая развязка дискретных входов есть, групповая
Электрическая прочность изоляции дискретных входов 1.5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход:
- при программной обработке
- при пременении аппаратного счетчика
- при применении обработчика энкодера
1 кГц
10 кГц
1 кГц

Дискретные выходы

Количество дискретных выходов в:
ПЛК100-24.Р и ПЛК100-220.Р
ПЛК100-24.К
6 э/м реле
6 сдвоенных транзисторных ключей (всего 12 выходных сигналов)
Гальваническая развязка дискретных выходов есть, индивидуальная
Электрическая прочность изоляции дискретных выходов 1.5 кВ

Интерфейсы связи

Интерфейсы Ethernet 100 Base-T
RS-232 - 2 канала
RS-485
USB 2.0-Device
Скорость обмена по интерфейсам RS от 4800 до 115200 bps
Протоколы ОВЕН
Modbus-RTU, Modbus-ASCII
DCON
Modbus-TCP
GateWay (протокол CODESYS)

Программирование

Среда программирования CODESYS 2.3.8.1 (и старше)
Интерфейс для программирования и отладки RS-232
USB-Device
Ethernet

Поддерживаемые интерфейсы и протоколы

Протокол Интерфейс Применение
ОВЕН RS-232
RS-485
Поддержка модулей ввода/вывода линейки ОВЕН Мх10
Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTU
Modbus ASCII
RS-232
RS-485
Поддержка модулей ввода/вывода ОВЕН  Мх110 и операторских панелей
(ОВЕН СП307/СП310), связь со SCADA-системами
Modbus TCP Ethrnet 10/100
Mbps
Передача данных на верхний уровень (в SCADA-системы).
DCON RS-232
RS-485
Поддержка модулей ввода/вывода ICP DAS I-7xxx, ADAM-4xxxx
GateWay
(протокол
CODESYS)
RS-232
Ethernet 10/100
Mbps
USB-Device
Программирование контроллера, отладка пользовательской программы.
Работа с ОРС-сервером CODESYS GateWay
Связь с контроллерами других произхводителей на базе CODESYS.

Контроллеры ОВЕН ПЛК позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.

Пользователь имеет возможность реализовать в среде программирования СODESYS собственный протокол, не поддерживаемый ОВЕН ПЛК. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК (библиотека входит в комплект поставки контроллера).

* Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
**Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
*** Настраивается пользователем, максимальный объем 16 Кбайт.

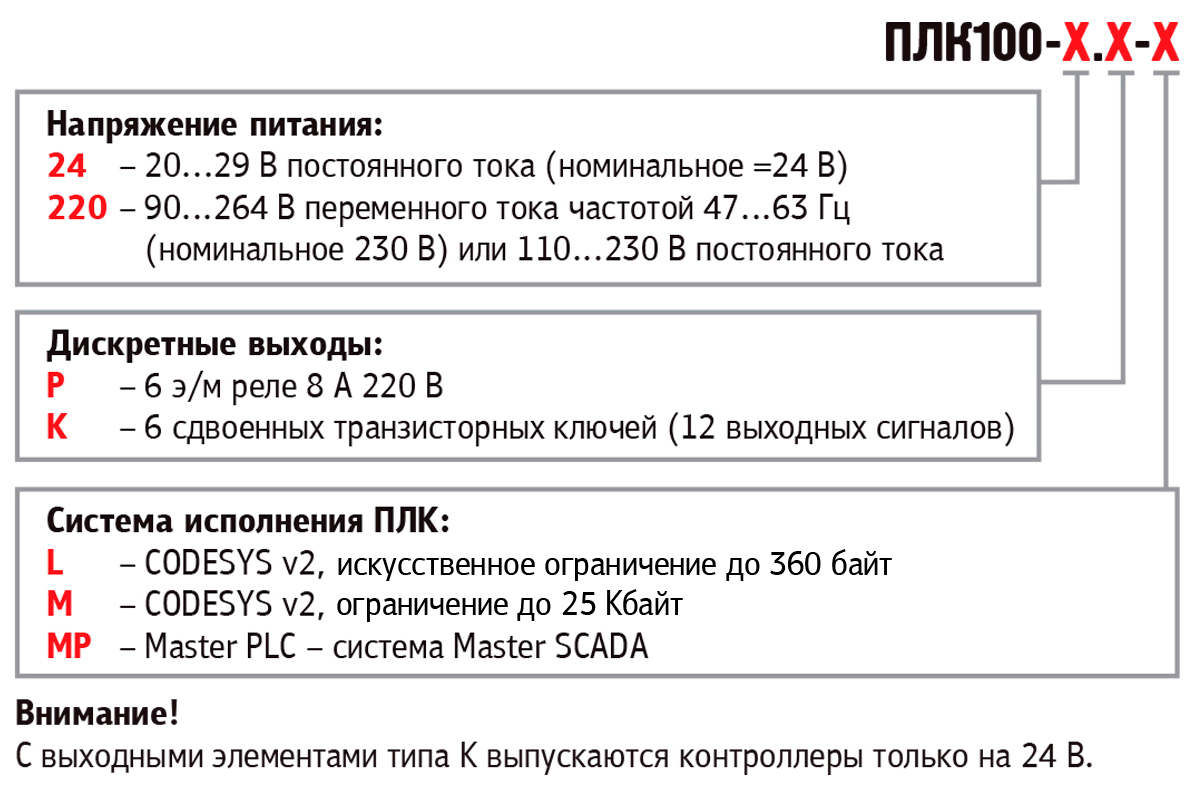

Модификации

plk100mod

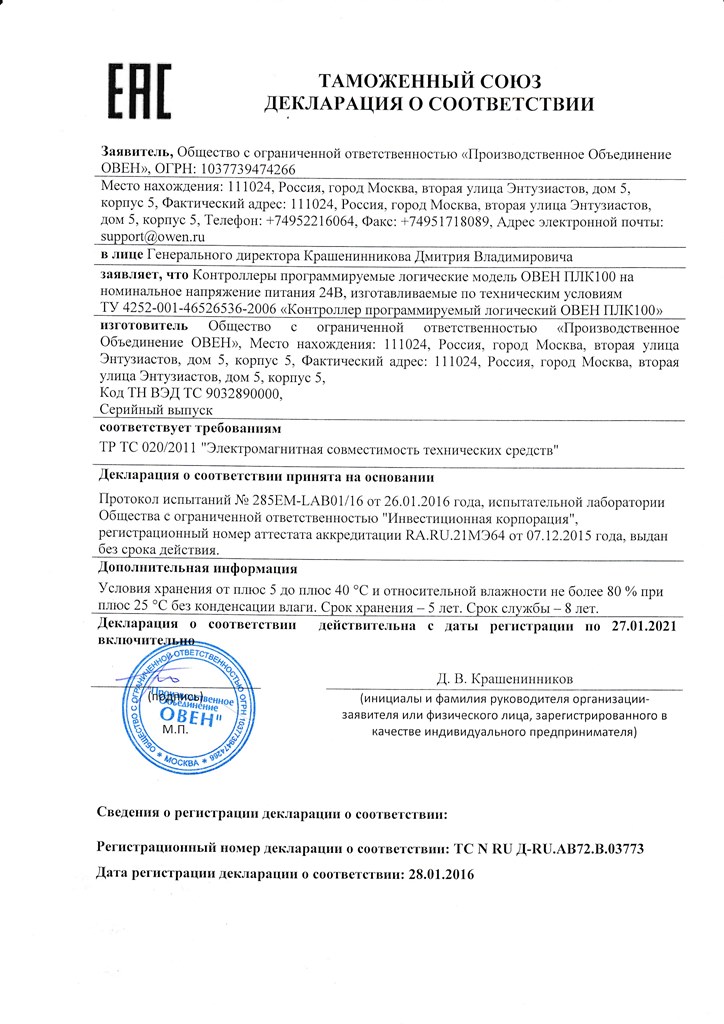

Декларация о соответствии на ПЛК100 24В

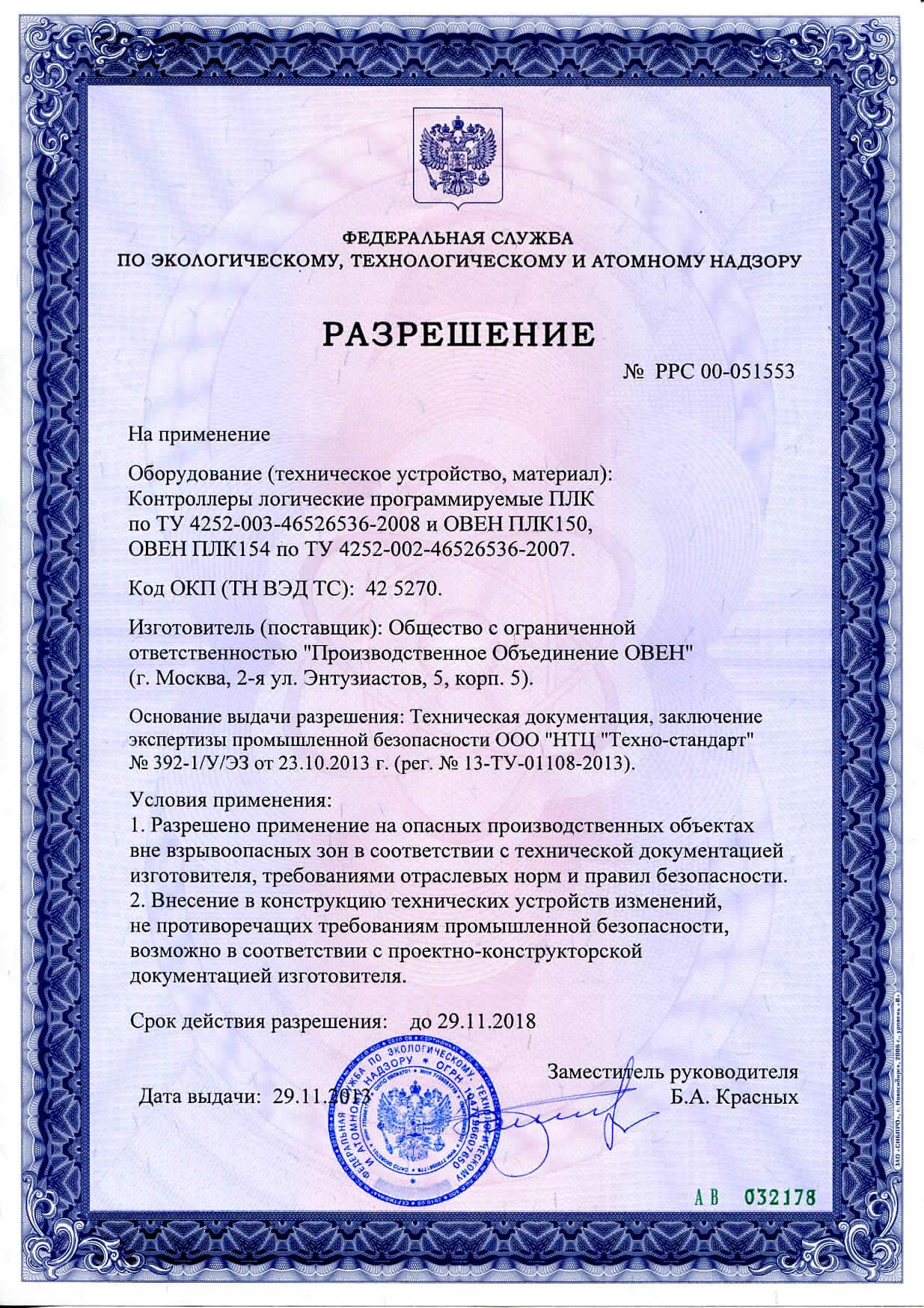

Разрешение Ростехнадзора на ПЛК

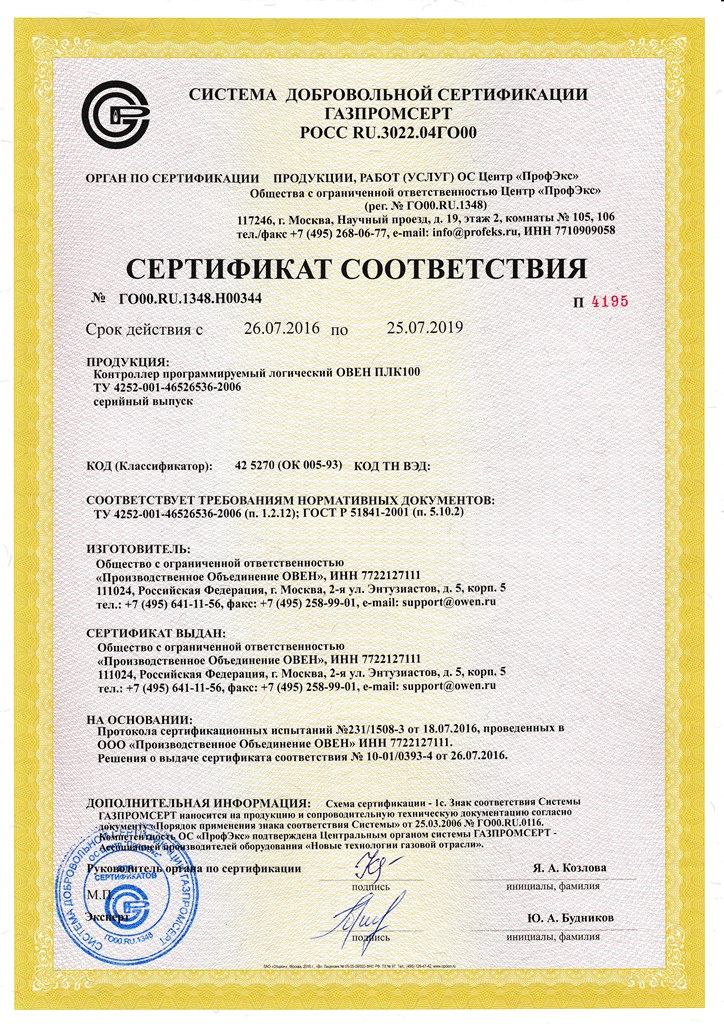

Сертификат соответствия ГАЗПРОМСЕРТ для ПЛК100

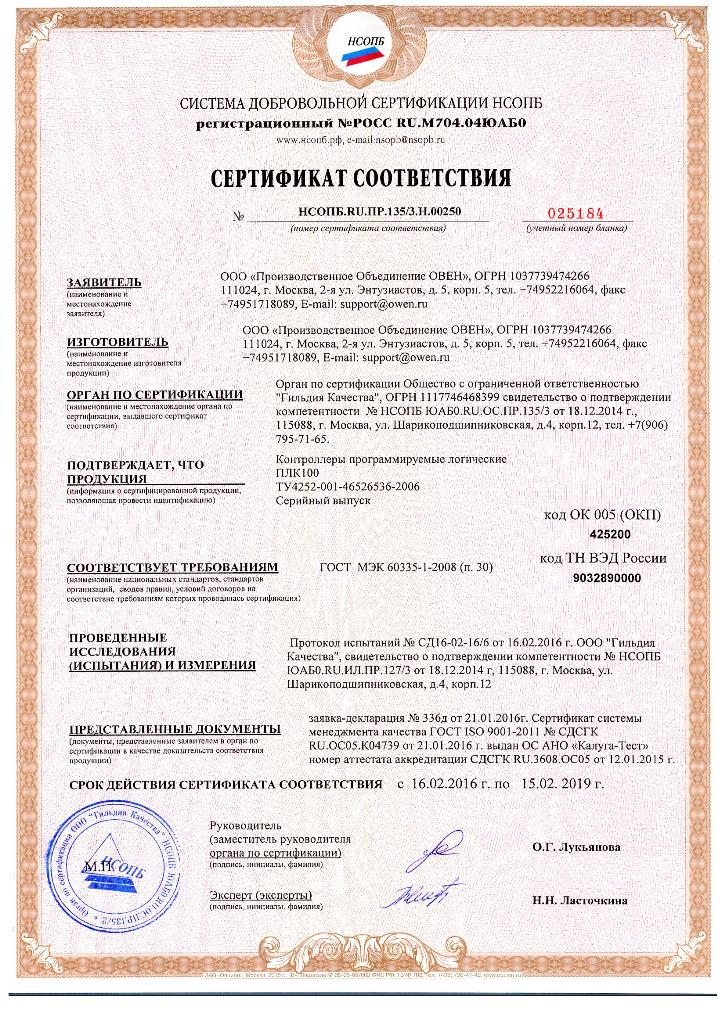

Сертификат соответствия в области пожарной безопасности для ПЛК100

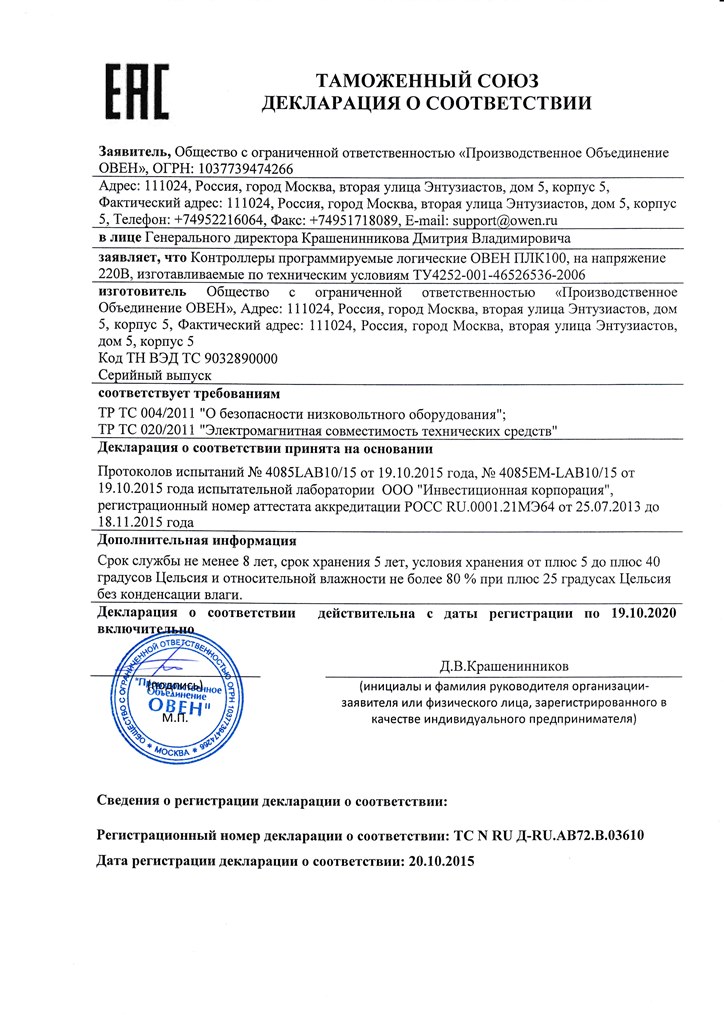

Декларация о соответствии на ПЛК100 220В

Сертификат о соответствии на ПЛК100

Руководство по эксплуатации ПЛК100

Руководство по программированию ПЛК100/150/154

Инструкция по подключению ПЛК1хх к облачному сервису OwenCloud
