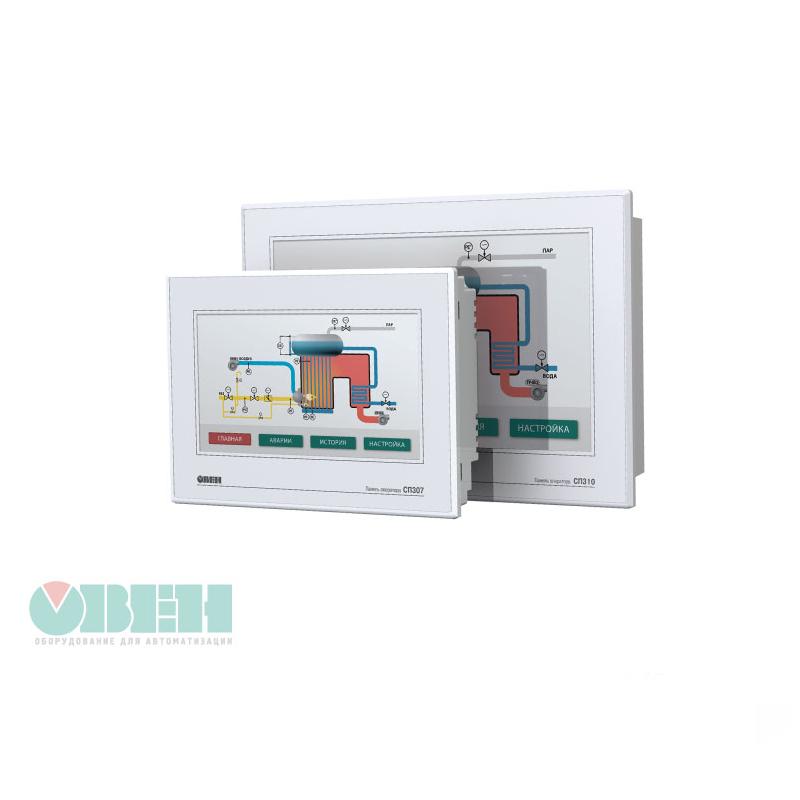

Сенсорные панели оператора ОВЕН СП3ХХ

Производитель: Овен
[tab title="Описание"]

ОВЕН СП3ХХ – линейка сенсорных панелей оператора. Предназначена для наглядного отображения значений параметров и оперативного управления, а так же ведения архива событий или значений. Конфигурирование СП3ХХ осуществляется в среде «Конфигуратор СП300». Рекомендуется для совместного применения с ОВЕН ПЛК, ПР, ПЧВ, ТРМ.

Отличия модификаций сенсорных панелей оператора ОВЕН

Линейка сенсорных панелей СП3ХХ представлена четырьмя модификациями, отличающимися между собой диагональю дисплея и интерфейсами связи.

В базовом варианте семи- и десятидюймовые модели СП307-Б и СП310-Б имеют два последовательных интерфейса RS-485/RS-232 для обмена с ПЛК и порт USB-B для подключения к компьютеру.

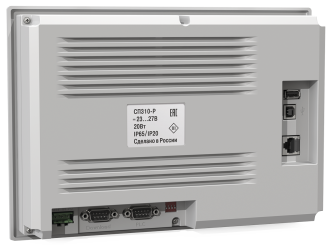

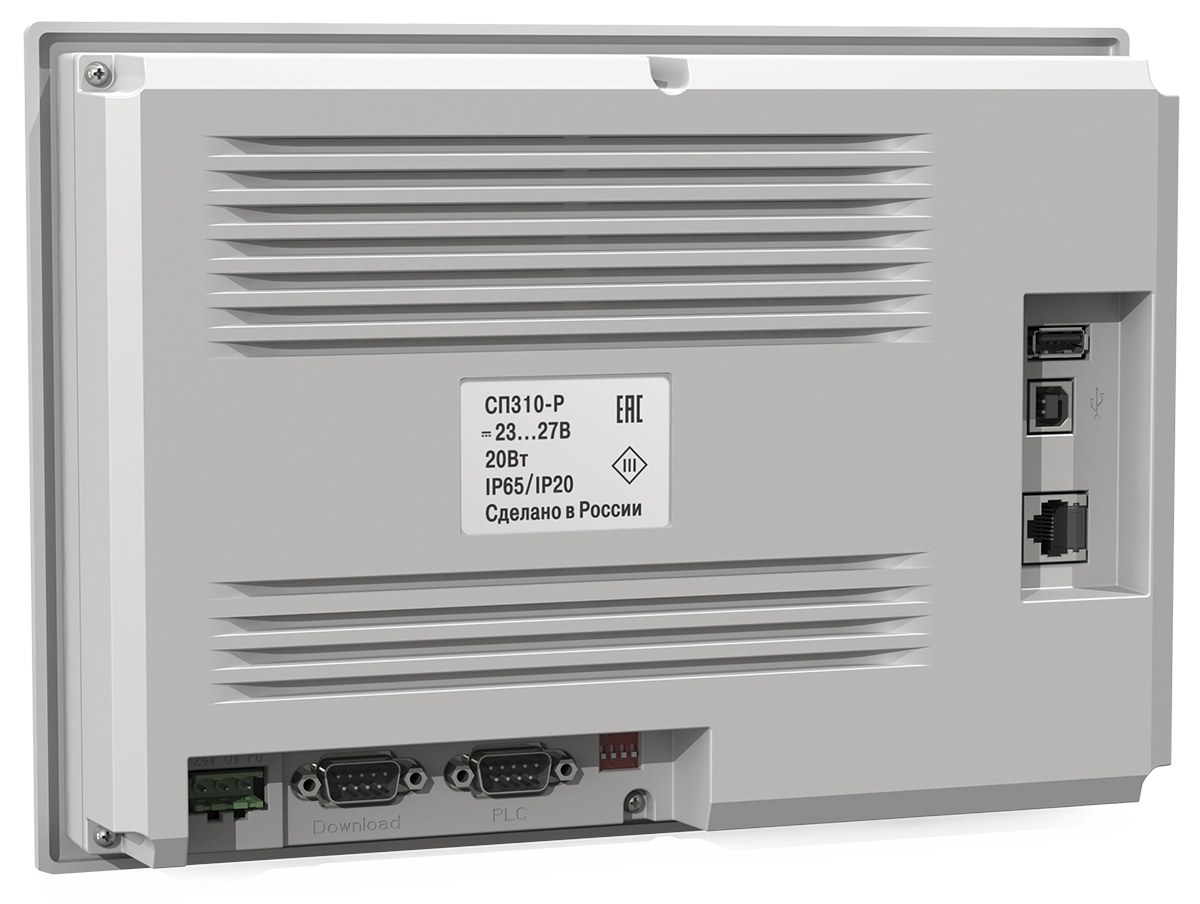

В расширенных модификациях панелей оператора СП307-Р и СП310-Р присутствует Ethernet-порт для обмена данными с контроллером и порт USB для подключения USB-flash-накопителей.

Конструктивное исполнение

Корпус панелей оператора линейки СП3ХХ с лицевой стороны защищен от пыли и влаги, степень защиты – IP65. Глянцевая поверхность лицевой стороны легко очищается.

Функциональные особенности операторской панели

Загрузка программы через USB кабель
Подключение панели к персональному компьютеру для загрузки программы осуществляется при помощи USB-кабеля. Для начала работы с панелью достаточно установить программу «Конфигуратор СП300» со встроенным драйвером и подключить панель к USB-кабелю.

Загрузка программы через USB flash накопитель

Также есть возможность загрузить программу в панель при помощи USB-flash-накопителя (доступно только в расширенных модификациях СП307-Р, СП310-Р). Функцию удобно использовать в случаях, когда нет возможности соеденить ПК и панель оператора по USB кабелю для загрузки программы.

Архивирование на USB flash накопитель
Архивирование на USB-flash-накопитель производится в формате CSV. В редакторе таблиц на ПК(MS Excel или Google-таблицы) данные могут быть представлены в удобном для вас виде, например, в виде графика значений температуры за год. Помимо записи архива, данные можно считать из USB-flash-накопителя в СП3хх. Считанные данные можно представить в виде графика, таблицы или переслать по сети в ПЛК.

Создание скриптов
Написание небольших программ (скриптов) на «СИ» подобном языке значительно расширяет возможности операторского интерфейса. Скрипты используются как вспомогательные логические блоки к основным элементам визуализации. Скрипты не подходят для написания программы управления технологическим процессом; для подобных задач в ассортименте ОВЕН есть класс таких устройств, как панельные контроллеры (СПК).

Построение графиков
Для предоставления информации на операторском интерфейсе в виде графиков доступны несколько видов элементов. XY-график позволяет построить кривую по XY координатам. График с сохранением истории отображает кривую состояния одной или нескольких переменных с возможностью просмотра истории записей, например, графика температуры в прошлом месяце. График реального времени показывает текущее состояние переменной без возможности просмотра истории, что экономит память.

Таблицы
Таблицы подходят для ведения истории событий, имеется возможность пролистывать историю отображаемой информации, например, запись аварийных состояний. Также в таблицах можно производить подтверждение события нажатием на отображаемое сообщение.

Загрузка внешних изображений
Имеется возможность загрузить изображение в формате jpg и использовать его в программе как подложку или как активный элемент, например, как кнопку.

Создание анимации
Благодаря анимации интерфейс системы ЧМИ становится интуитивно понятным. Из загруженных изображений в формате jpg возможно создание анимированных изображений. Например, вращение вентилятора с заданной скоростью или перемещение какого-либо объекта по заданным координатам.

Настройка уровней доступа
Заложено многоуровневое ограничение прав доступа к операторскому интерфейсу панели. Можно настроить до 12 уровней. Для каждого из уровней задается свой логин и пароль.

[/tab]

Таблица технических характеристик сенсорных панелей оператора серии ОВЕН СП3ХХ

Наименование Значение
СП307-Б СП310-Б СП307-Б СП310-Р СП315-Р
Аппаратные характеристики
Процессор АТ91SAM9G35-CU
Частота, МГц 400
Память программ (Flash), Мб 128
Допустимое число циклов перезаписи Flash-памяти
на блок данных
75000
Оперативная память, Мб 128
Часы реального времени (RTC) есть, энергозависимы1
Звук пьезоизлучатель, с возможностью управления программы
DIP-переключатели 4 шт. (два - свободно программируемые)
Дисплей
Тип дисплея TFT LCD
Тип подсветки LED (светодиодная подсветка)2
Количество цветов 16.7 млн (TrueColor)
Диагональ, дюймы 7'' 10.1'' 7'' 10.1'' 15.6''
Разрешение 800х480 1366х768
Рабочая зона 154.1х85.9 219.6х137.7 154.1х85.9 219.6х131.7 344.2х193.5
Яркость, кд/м2 200 250
Контрастность 500:1
Время наработки на отказ подсветки, часов не менее 50000 при температуре 25 оС
Интерфейсы
СОМ-порты 1 х Downoload-порт/СОМ1 (RS-232/RS-485) - для подключения
устройств + загрузки проектов3
1 х PLC-порт/СОМ2 (RS-232/RS-485) - для подключения
устройств
Тип разъема DB9M, гальваническая изоляция отсутствует
Сигналы RS-232 - Rx, Тх, GND; сигналы RS-485 - A, B
Интерфейсы RS-232 и RS-485 являются аппаратно-
независимыми4
Поддерживаемые протоколы: Modbus RTU (Master/Slave),
Modbus ASCII (Master)5
USB Device 1 х USB 2.0 (для загрузки проектов)
Ethernet нет 1 х Ethernet 10/100 Мбит/с (RJ45) - для подключения
устройств
USB Host нет 1 х USB 2.0 A (для архивов, импорта файлов,
загрузки проектов)
Поддержваемые файловые системы: FAT16/FAT32
Поддерживаемый размер накопителей: до 32 Гб
Питание
Тип питающего напряжения постоянное
Диапазон питающего напряжения, В 23...27
Номинальное напряжение питания, В 24
Макс. потребляемый ток, А 0.25 0.27 0.25 0.27 0.75
Макс. потребляемая мощность7, Вт 8 10 8 10 20
Сопротивление изоляции, МОм 10 при 500 В постоянного тока
Изоляция относительно корпуса 500 В переменного тока (не более минуты)
Корпус
Конструктивное исполнение для щитового крепления
Тип вентиляции естественная вентиляция
Виброустойчивость в диапазоне 10...25 Гц в направлении X, Y, Z с ускорением до
2G в течение 30 минут
Габаритные размеры (ширина х  высота
х глубина), мм
200.4х146.9х
49
272.2х191.7х
51.2
200.4х146.9х
49
272.2х191.7х
51.2
410.0х270.0х
65.0
Установочные размеры (ширина х высота), мм 192.0х138.5 260.7х180.2 192.0х138.5 260.7х180.2 397.5х357.5
Степень защиты корпуса по ГОСТ14254:
- с лицевой стороны
- со стороны разъемов
IP65
IP20
Общие характеристики
Рабочая температура, оС 0...50
Рабочая влажность, % 10...90 (без конденсации)
Температура хранения, оС -20...+60
Масса брутто, кг 1 1.5 1 1.5 4
Средний срок службы, лет 10 лет
Среднеее время наработки на отказ, часов 75000
1 Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).

2 Яркость подсветки может быть изменена программно.
3 Данный способ загрузки проектов является резервным, основной – через порт USB B.
4 При работе с портом запросы панели дублируются по обоим интерфейсам. Адресация устройств должна быть уникальной на уровне порта.
5 Доступна работа с COM-портами через макросы, что дает возможность реализации нестандартных протоколов.
6 Поддерживается до 8 TCP Slave устройств.
7 При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.

Наименование Значение
СП307-Б СП307-Р
Количество (тип) портов 1хPLC(DB9M) - RS-485, RS-232
1xDownload(DB9M) - RS-485, RS-232
1xUSB-Device(USB-B)
