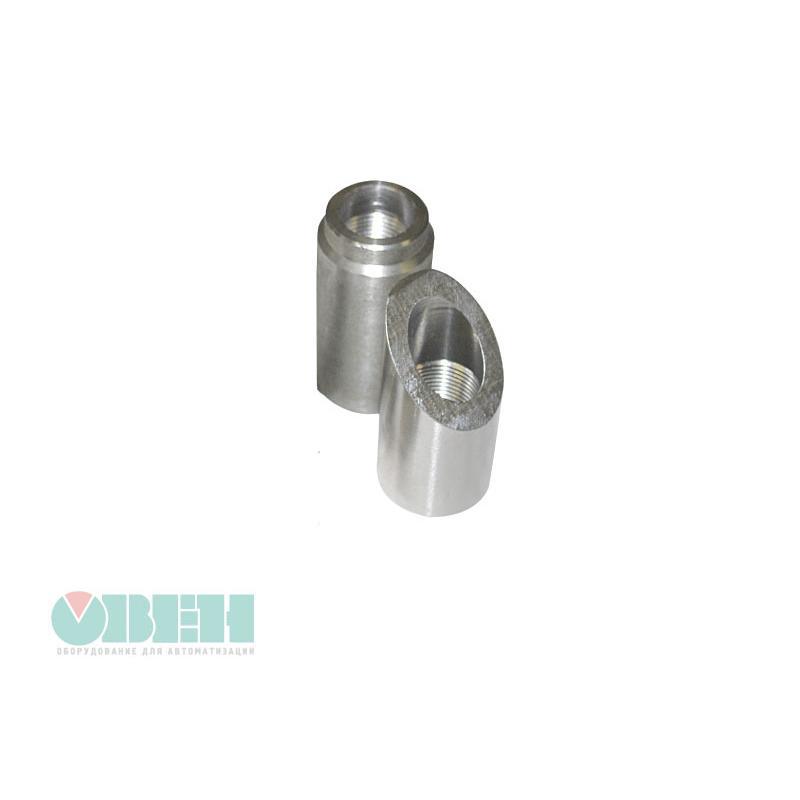

Бобышки


Производитель: Овен
Цена
ОписаниеКонструктивные исполненияМодификации

Назначение

Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.

В бобышку можно установить:

  • термопреобразователь модели 065, 075, 105, 064, 074, 084 непосредственно;
  • защитную гильзу ГЗ16.М20Х1,5, ГЗ25.М20Х1,5 с последующей установкой в нее термопреобразователя модели 035, 045, 055, 095;
  • датчик уровня ДС.1, ДС.К, ДС.П.

Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.

Конструктивное исполнение бобышек для датчиков с приварным штуцером, гильз и датчиков уровня

Бобышка прямая Б.П.1.х.х.х Бобышка угловая Б.У.1.х.х.х М, мм D,
мм
D1,
мм
d,
мм
L,
мм
b1 b2 M20x1.5 26 30 18 40
60

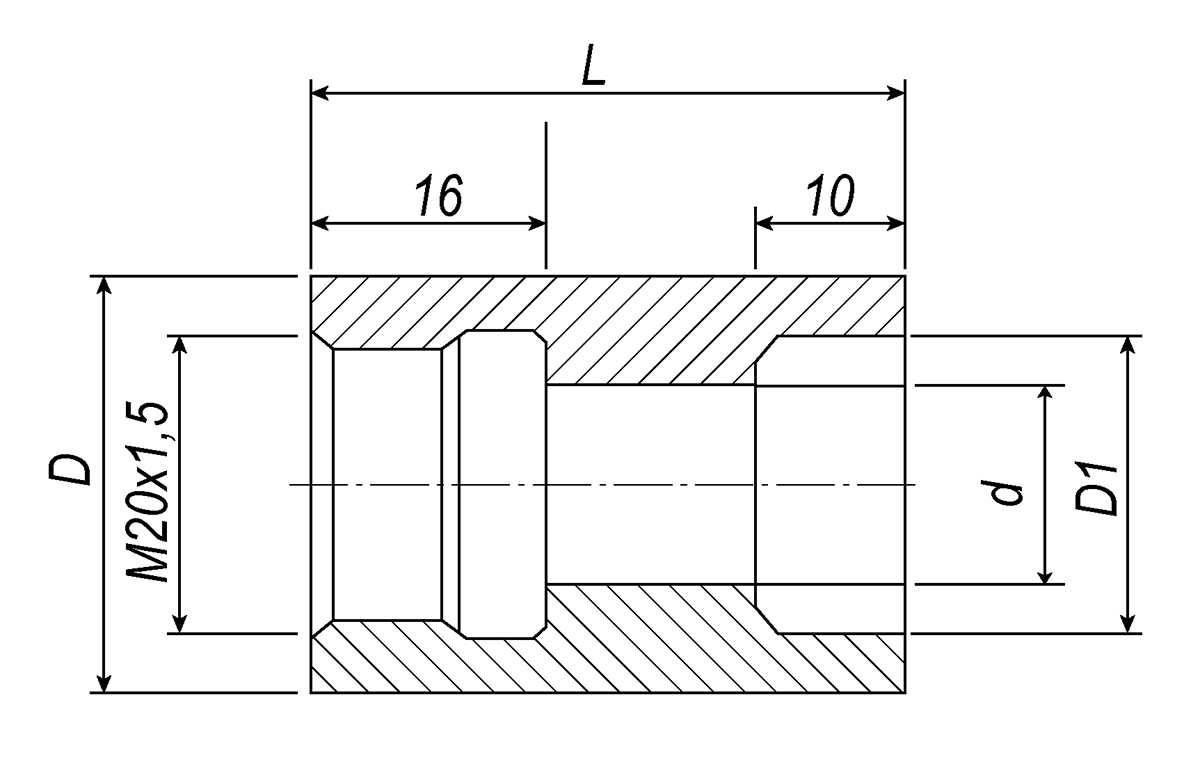

Конструктивное исполнение бобышек для датчиков с подвижным штуцером

Бобышка прямая Б.П.2.20х1.5.х.х Бобышка
угловая
М, мм D,
мм
D1,
мм
D,
мм
L,
мм
b2 3 нет М20х1.5 28 20

13

40
60

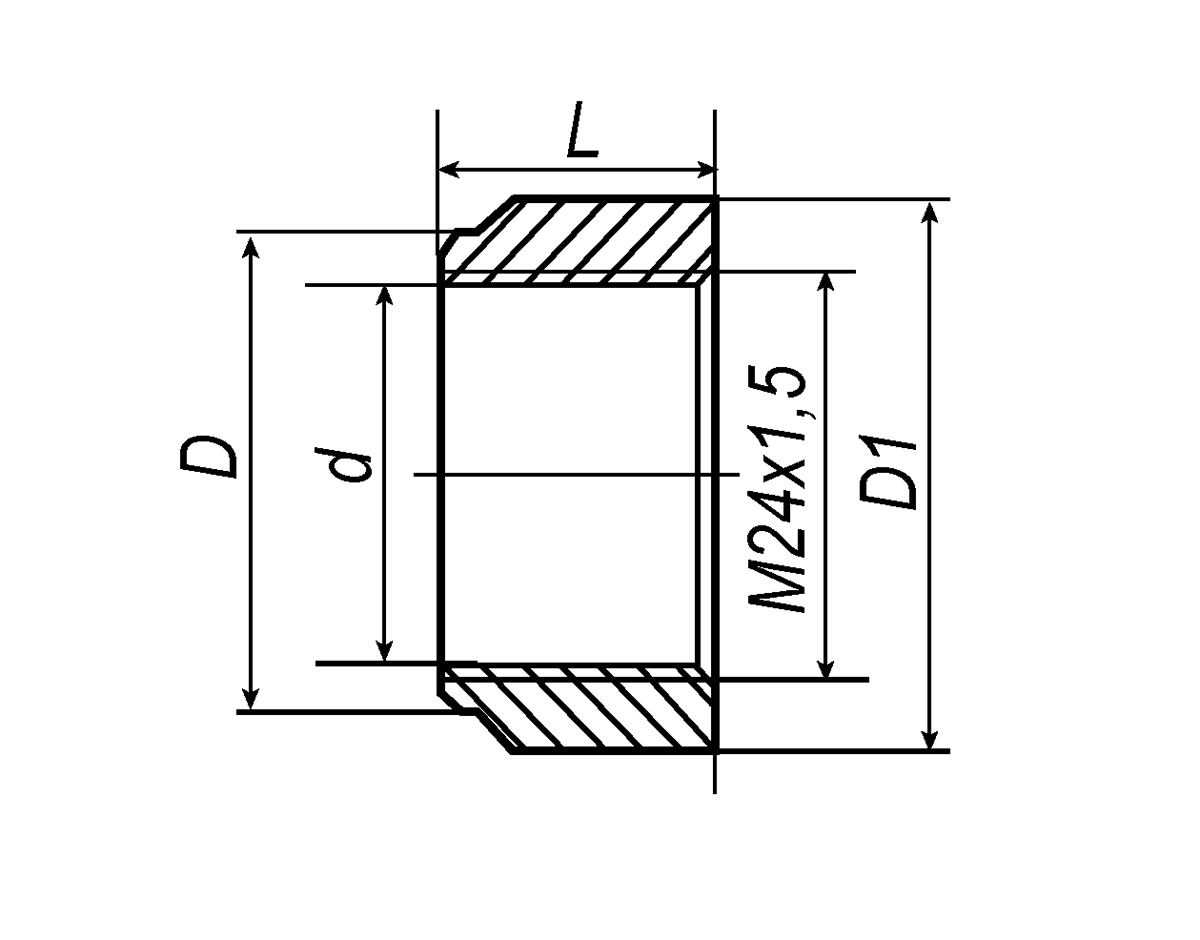

Конструктивное исполнение бобышек для датчиков давления

Бобышка прямая Б.П.3.24х1.5.х.х Бобышка
угловая
М, мм D,
мм
D1,
мм
d,
мм
L,
мм
b3 3 нет М24х1.5 28 32 24 20

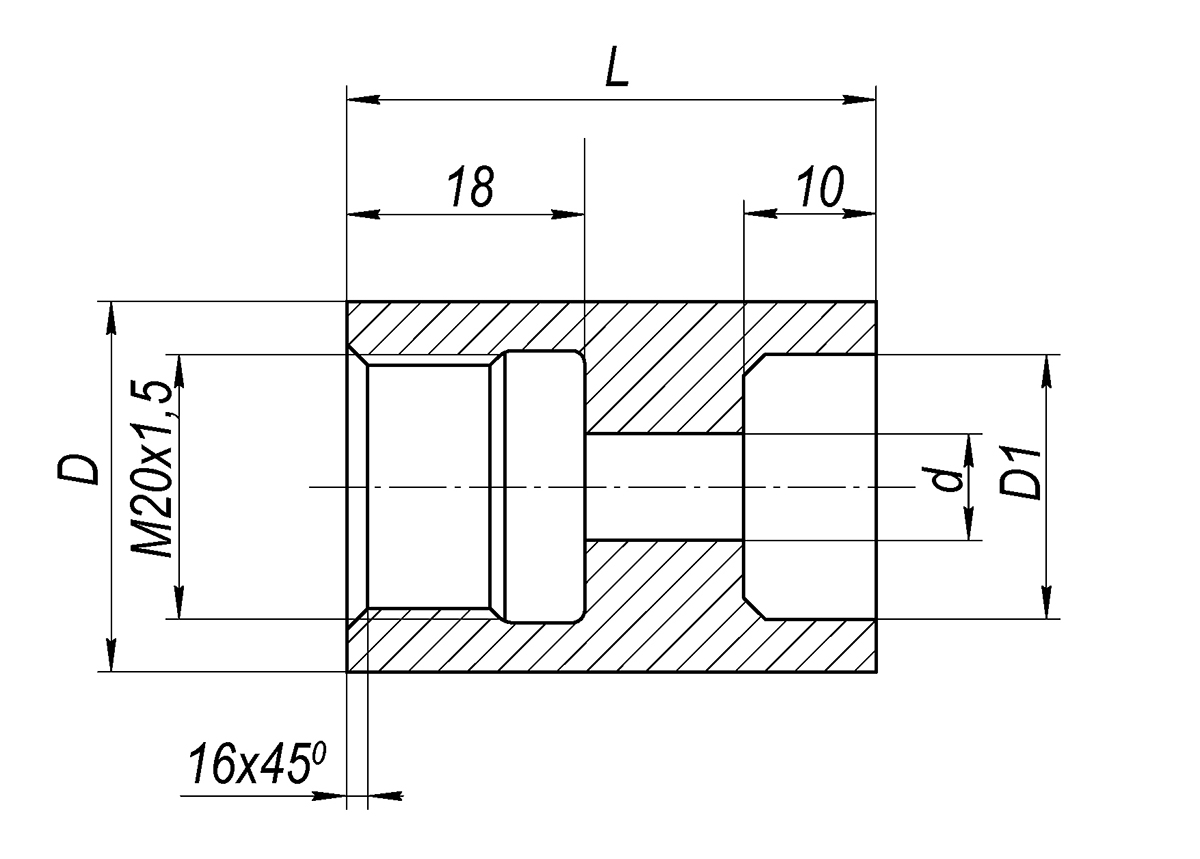

Бобышка прямая Б.П.4.20х1.5.х.х Бобышка
угловая
М, мм D,
мм
D1,
мм
d,
мм
L,
мм
b4 3 нет М20х1.5 28 20 8.5 40
60

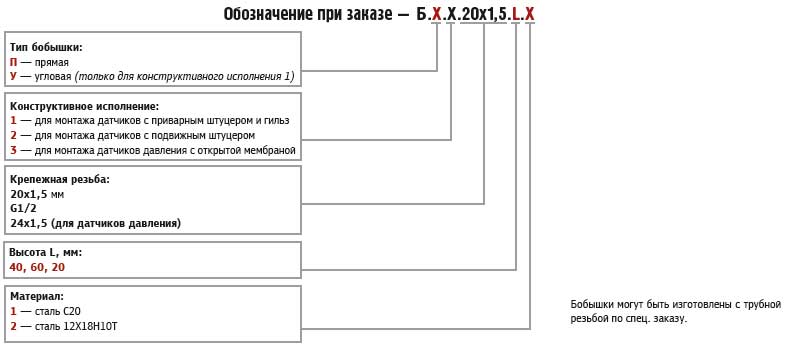

Модификации

bobishki bxx 20
