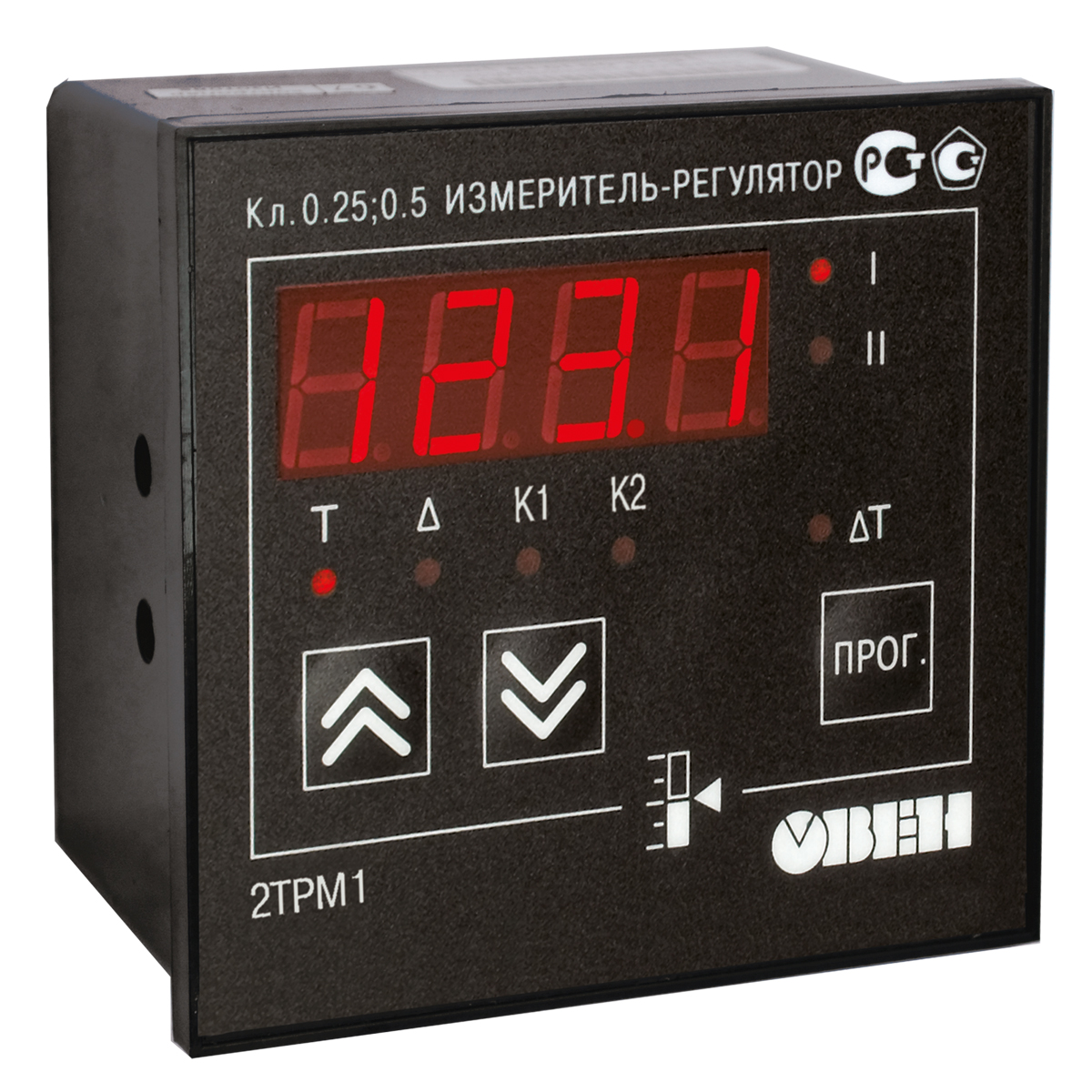

2ТРМ1 измеритель-регулятор двухканальный

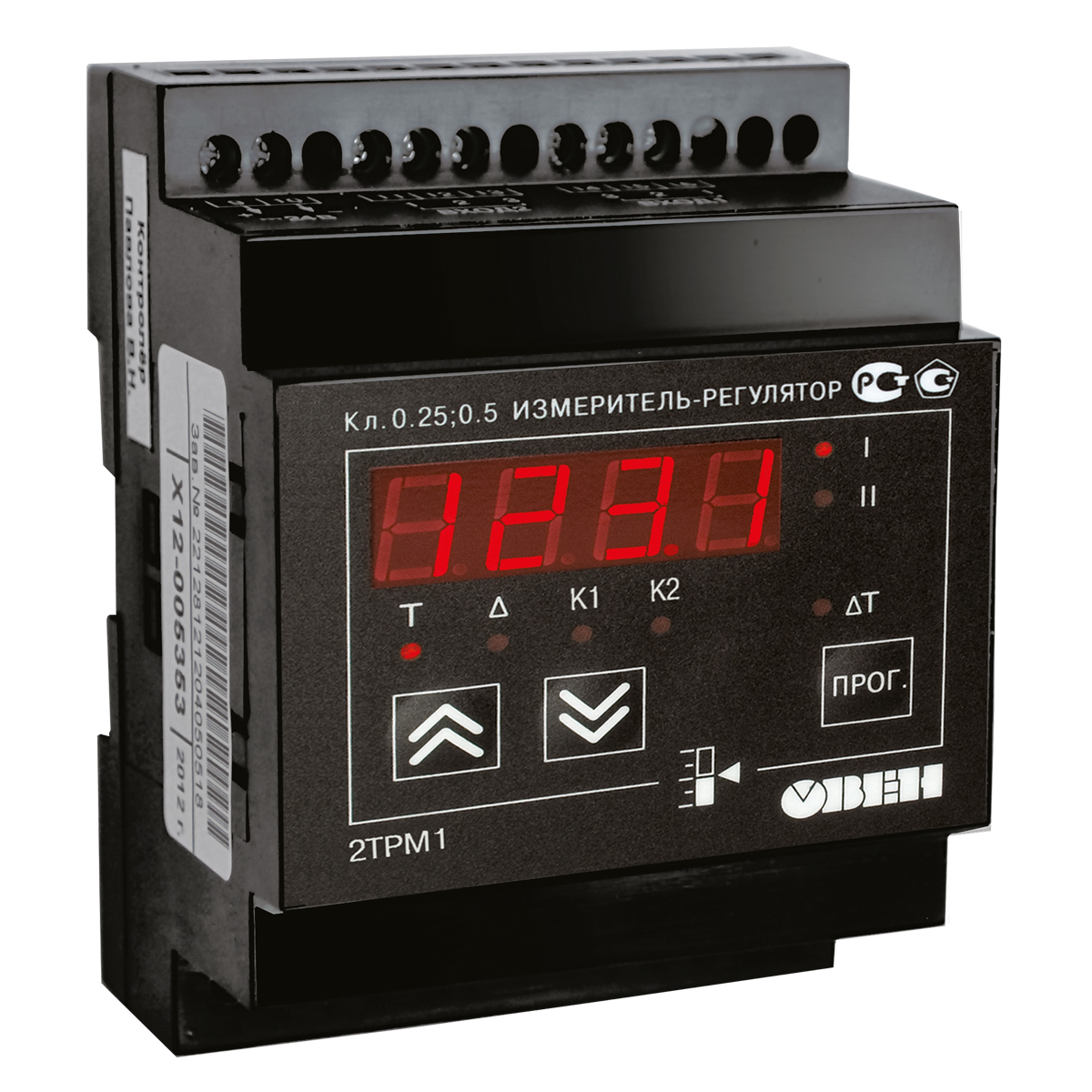

Измеритель-регулятор ОВЕН 2ТРМ1 в корпусе Н

Производитель: Овен
Цена
ОписаниеТехнические характеристикиМодификацииДокументация

Обновление линейки 2ТРМ1

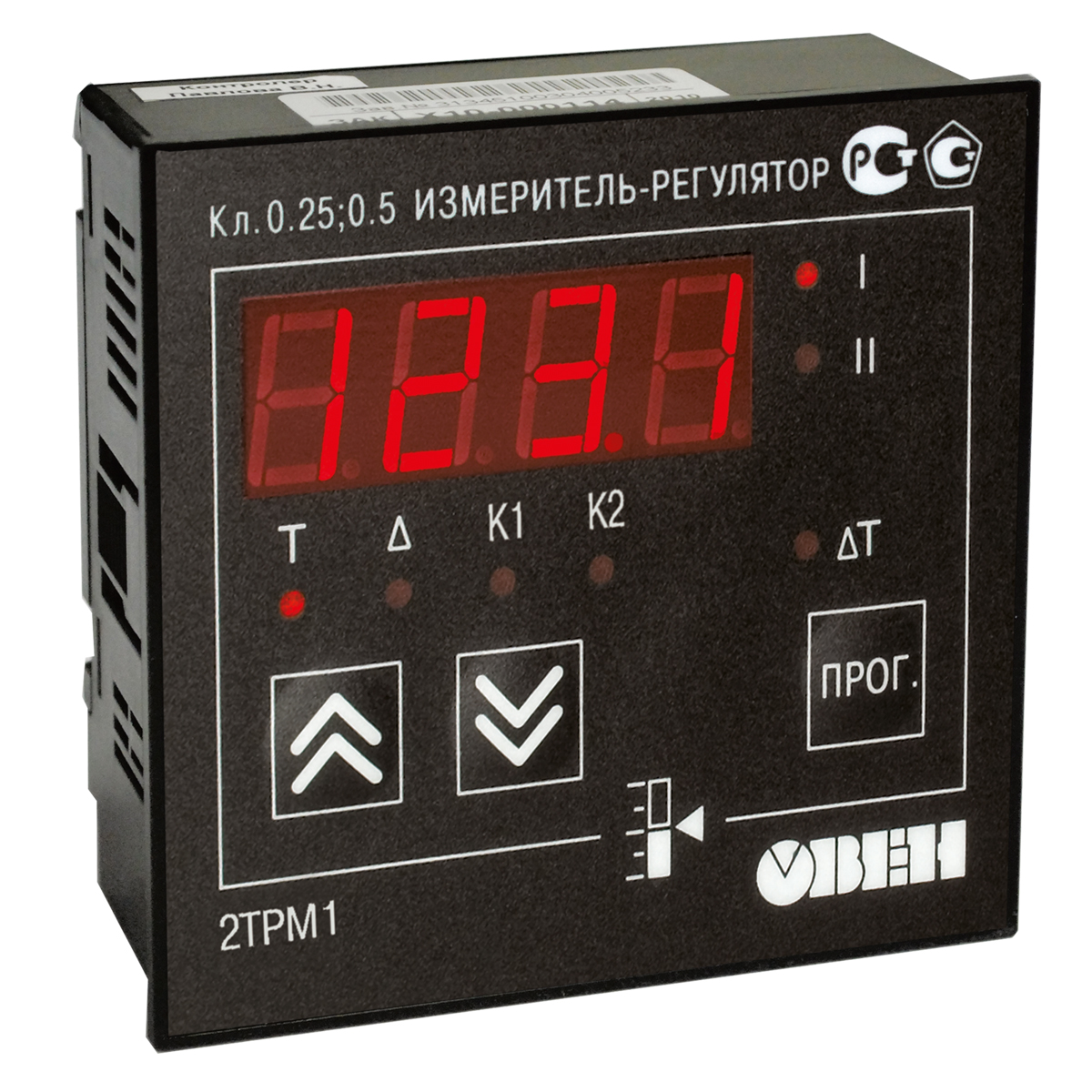

В продажу поступил обновленный измеритель-регулятор двухканальный ОВЕН 2ТРМ1 в корпусе Щ11.

Новый ОВЕН 2ТРМ1-Щ11 полностью повторяет функции выпускаемых 2ТРМ1 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
  3. Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ1-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.

Назначение терморегулятора 2ТРМ1

Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Основные функции измерителя двухканального ОВЕН 2ТРМ1

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Два канала регулирования или регистрации входной величины:
    – двухпозиционное регулирование
    – аналоговое П-регулирование
    – регистрация на токовом выходе 4...20 мА
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Вычисление разности двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
  • Импульсный источник питания 90...245 В 47...63 Гц или 20...375 В постоянного тока (номинальное 24 В)*
  • Встроенный источник питания 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений
Напряжение питания переменного тока ~90...245 В
                                    постоянного тока (только для Щ11) =20...375 В (номинальное 24 В)
Частота напряжения питания 47...63 Гц
Потребляемая мощность не более 7 В
Напряжение встроенного источника питания нормирующих преобразователей 24±2.4 В
Максимально допустимый ток источника питания 80 мА

Универсальные входы

Количество универсальных входов 2
Типы входных датчиков и сигналов см. таблицу "Характеристики измерительных датчиков"
Время опроса входа:
- для термопреобразователей сопротивления не более 0.8 с
- для других датчиков не более 0.4 с
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей ±0.5 %
- для других датчиков ±0.25 %

Выходные устройства

Количество выходных устройств 2
Типы выходных устройств Р, К, С, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1 96х96х65, IP54*

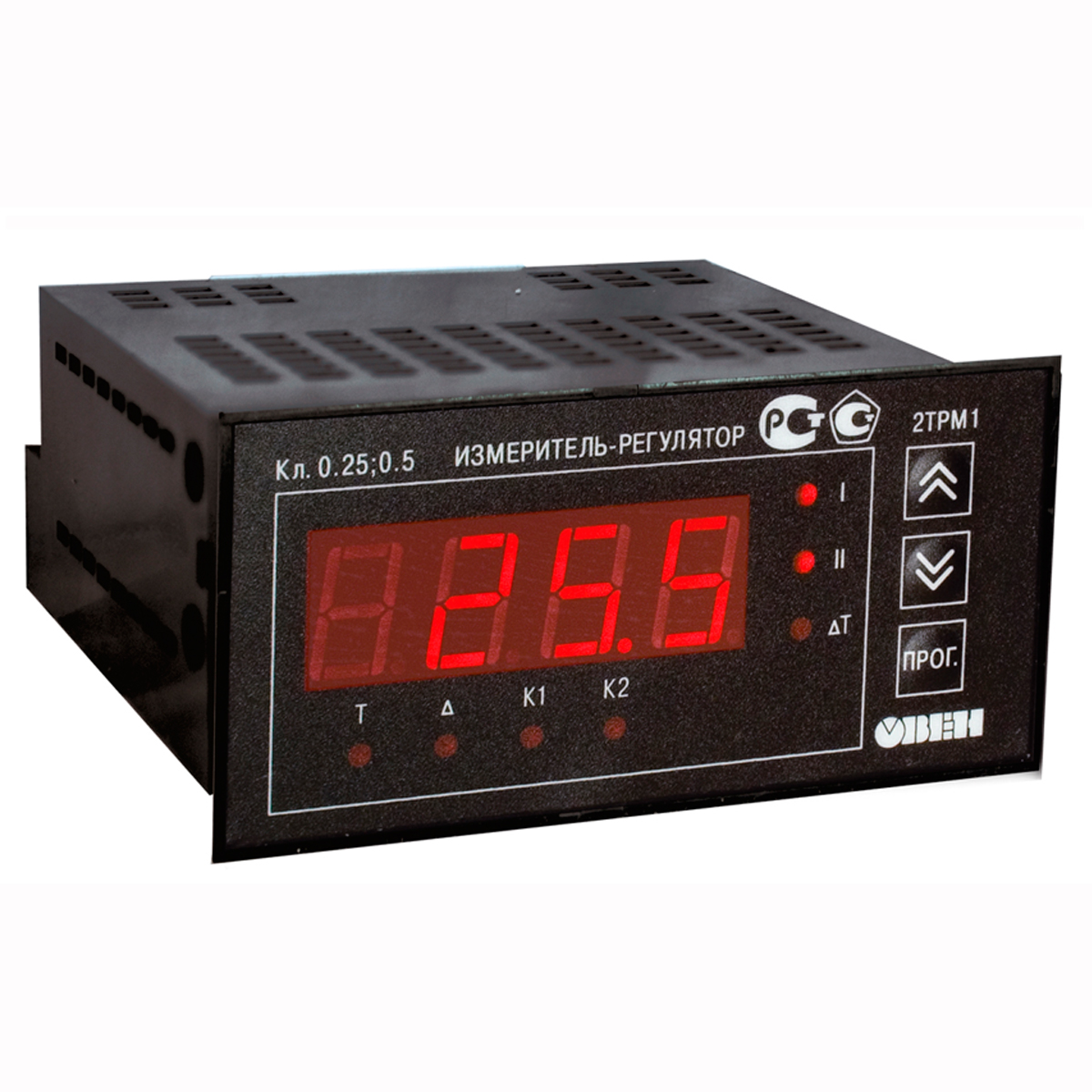

Щитовой Щ2 96х48х100, IP54*

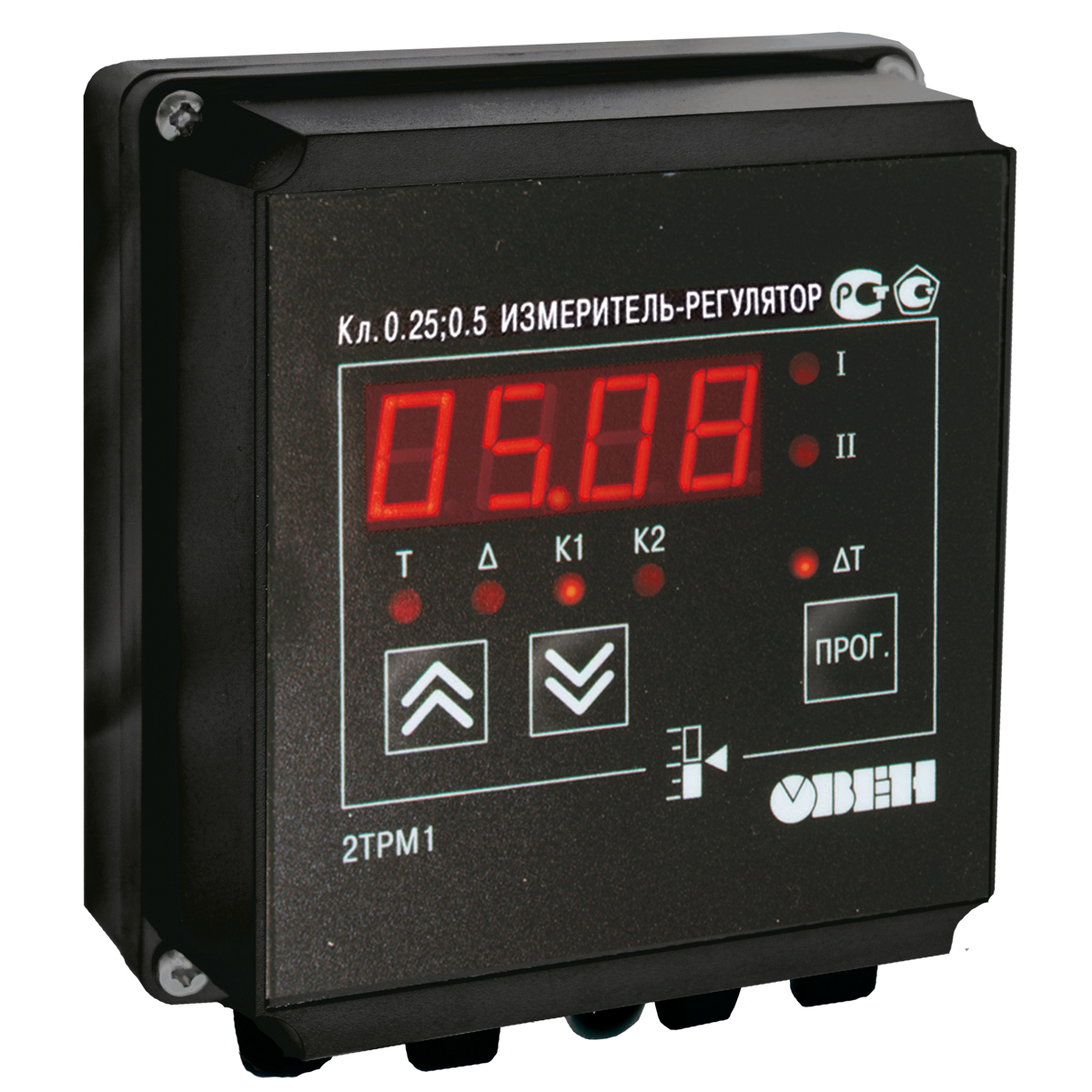

Настенный Н 130х105х65, IP44
* со стороны передней панели


Условия эксплуатации

Температура окружающего воздуха -20...+50 оС
Атмосферное давление 82...106.7 кПа
Относительная влажность воздуха (при +35 оС и ниже без конденсации влаги) 30...80 %

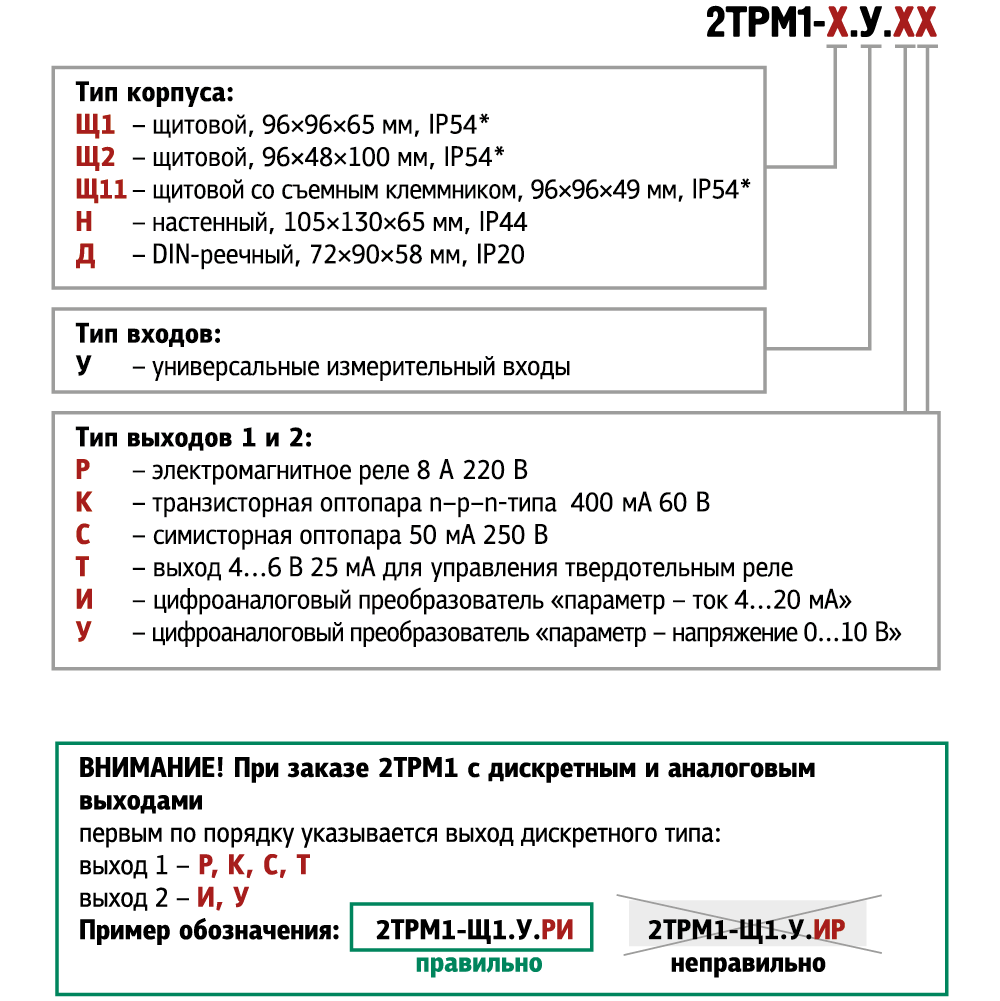

2trm1 x.y xx

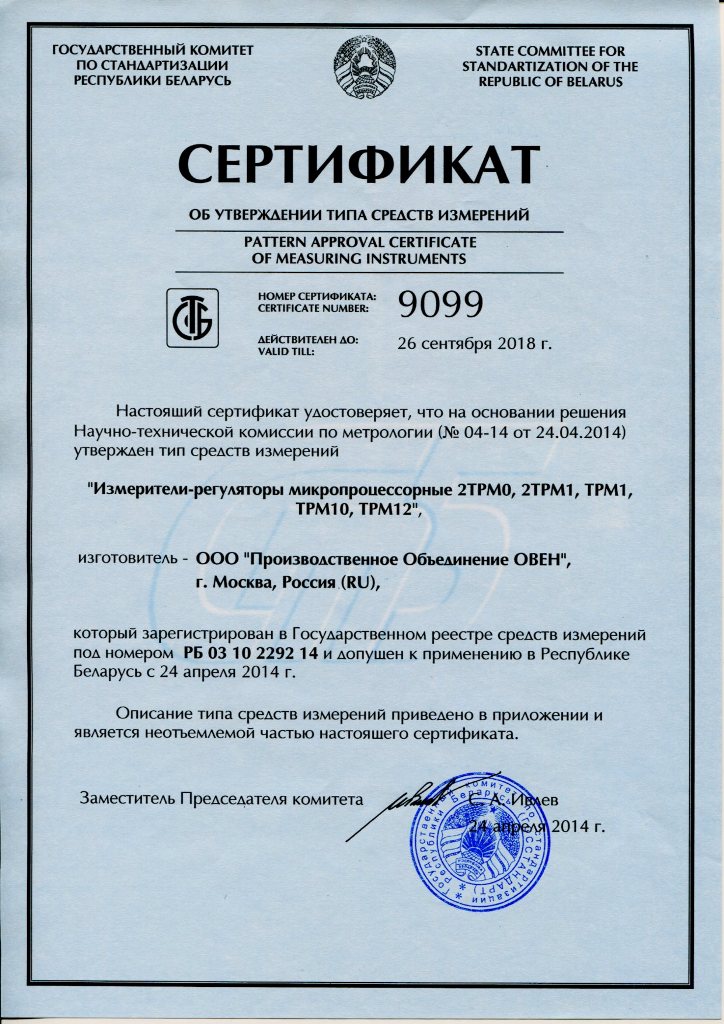

Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12

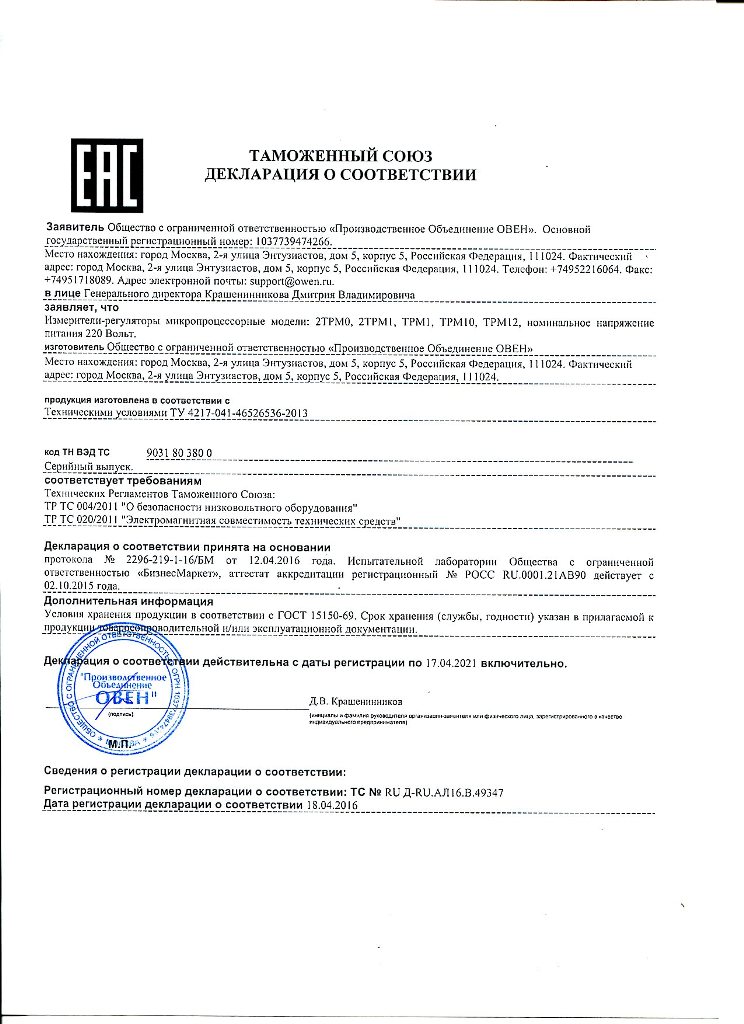

Декларация о соотвествии на 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12

Сертификат о соответствии ГАЗПРОМСЕРТ для 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12

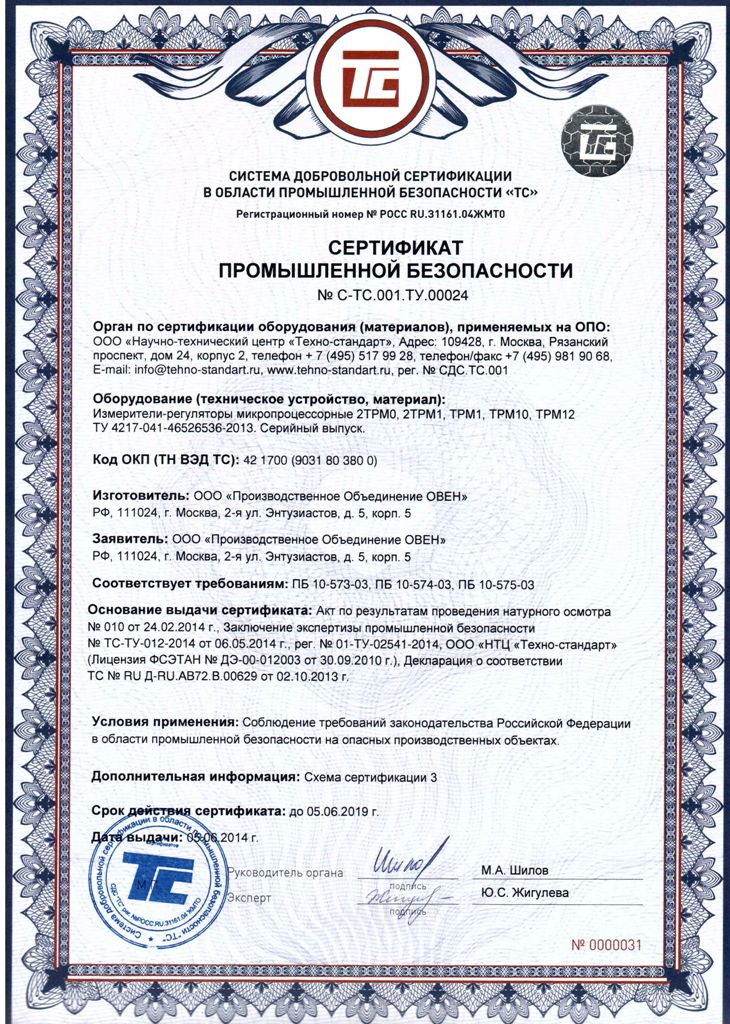

Сертификат промышленной безопасности на 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12

Руководство по эксплуатации 2ТРМ1
