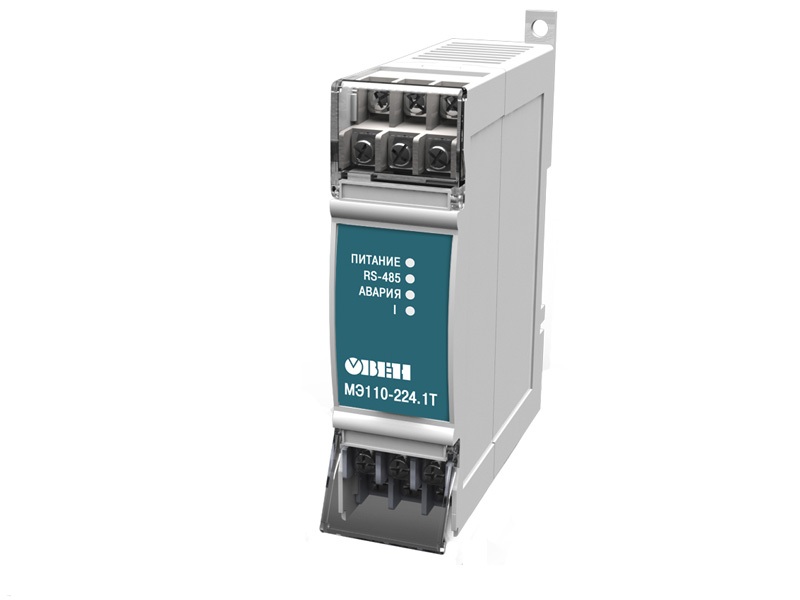

Однофазный амперметр МЭ110-224.1Т

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

Назначение модуля ввода параметров электрической сети МЭ110-224.1Т

Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.

Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АС3-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Модули МЭ110 ориентированы в первую очередь на отечественного потребителя

МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.

Все это означает:

  • короткие сроки производства и поставки;
  • удобство приобретения через широкую дилерскую сеть;
  • гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
  • подробную документацию полностью на русском языке;
  • грамотную техническую поддержку и обучение;
  • открытость вашим идеям при расширении линейки.
Наименование Значение
Напряжение питания от 90 до 264 В переменного тока
(номинальное напряжение 220 В)
от 20 до 375 В постоянного тока
(номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 4
Измерение тока
Количество аналоговых каналов измерения 1
Входной сигнал тока (действующее значение)
С использованием внешних трансформаторов тока
~(0.02...5) А, от 45 до 65 Гц
~ (2х10-5...5х105) А, от 45 до 65 Гц
Основная погрешность измерений ±0.5 %
Дополнительная погрешность измерения, вызванная
изменением температуры окружающего воздуха
относительно нормальной (на каждые 10 оС
изменения температуры)
±0.5 %
Время опроса входа, с, не более 1
Интерфейс связи
Интерфейс связи с мастером сети RS-485
Максимальное количество приборов, одновременно
подключаемых к сети RS-485, не более
32
Максимальная скорость обмена по интерфейсу
RS-485, бит/с
115200
Протоколы связи, используемые для передачи
информации
ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
Конструктивное исполнение
Габаритные размеры прибора, мм 100`76`27
Масса прибора, кг, не более 0.5
Средний срок службы, лет 10
Средняя наработка на отказ, часов 50000

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 20 до + 55 °С;
  • верхний предел относительной влажности воздуха 80 % при 35 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.

По электромагнитной совместимости модули относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен должен восстанавливаться сразу по окончании действия помехи.

1t sp 1t sp1

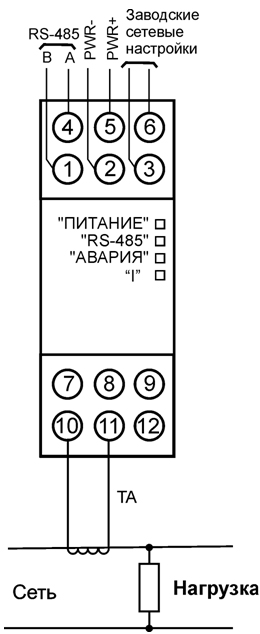

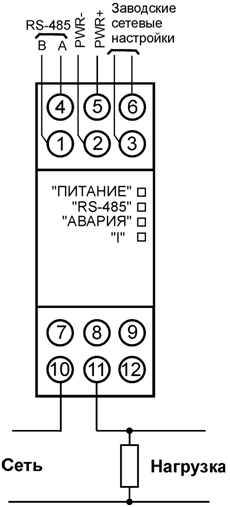

Подключение прибора к однофазной сети Подключение прибора к однофазной сети через согласующий трансфоррматор
