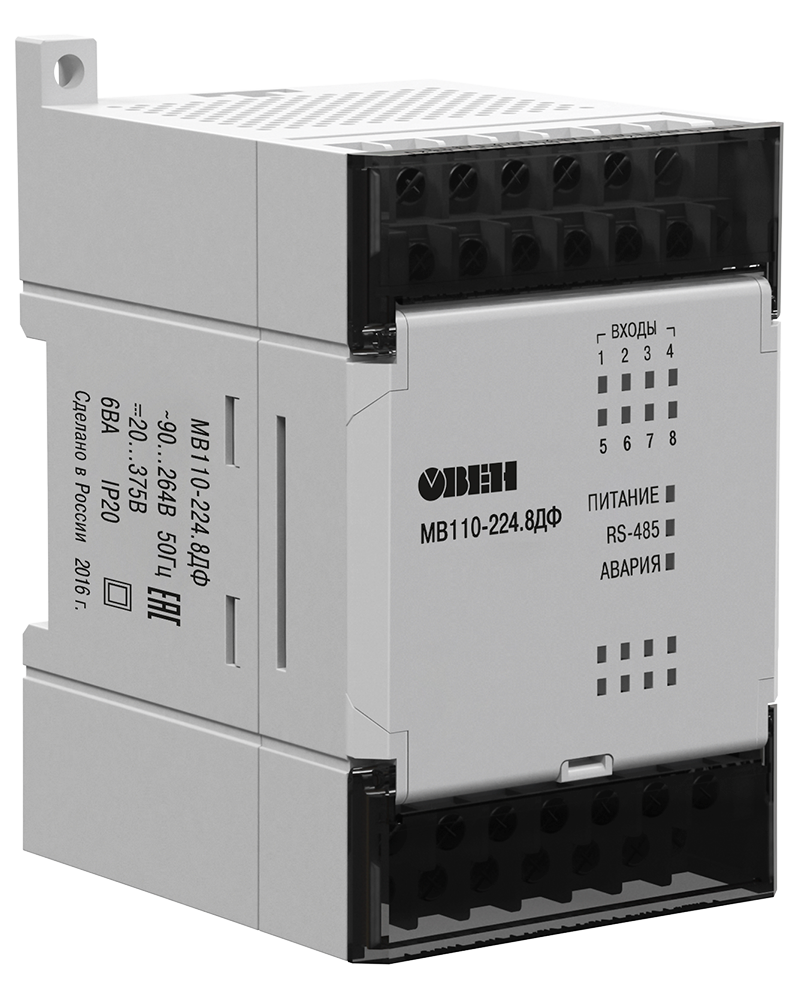

Модуль ввода дискретных сигналов МВ110-8ДФ

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.

Отличительные особенности нового корпуса:

  • Клеммники с невыпадающими винтами.
  • Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.

Назначение модуля ввода дискретных сигналов МВ110-8ДФ

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.

Прибор может использоваться для контроля подачи напряжения питания на исполнительные механизмы (например, для защиты трехфазного двигателя методом регистрации обрыва одной из питающих его фаз), а также для подсчета числа включений оборудования или перебоев в подаче электропитания на оборудование, питающееся от сети 220В частотой 50Гц или от источника постоянного тока.

МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К приборам ОВЕН МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов МВ110-8ДФ

  • 8 каналов дискретного ввода
  • Типы входных сигналов: ~220 В или =220 В
  • Частота измерений: 25 Гц для переменного и 50 Гц для постоянного напряжения
  • Счетчик для каждого входа
  • Напряжение питания: ~220 В и =24 В (универсальный источник питания)

МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики прибора МВ110-8ДФ

Наименование Значение
Напряжение питания:
МВ110-224.8ДФ
(универсальное питание)
90...264 В переменного тока (номинальное напряжение
220 В частотой 47...63 Гц или
20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество дискретных входов 8
Интерфейсы связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/с 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм (63х110х73)±1
Масса прибора, кг, не более 0.5
Средний срок службы, лет 8

Параметры дискретных входов

Наименование Значение
Гальваническая развязка дискретных входов Оптоэлектронная, межканальная
Электрическая прочность изоляции дискретных входов, В 1500
Номинальное значение входного напряжения, В ~220 (частотой от 47 до 63 Гц) или =125 (постоянное)
Максимальное входное напряжение, В, не более ~264 (частотой от 47 до 63 Гц) или =310 (постоянное)
Напряжение "логической единицы", В, не менее ~110 (частотой от 47 до 63 Гц) или =110 (постоянное)
Нпряжение "логического нуля", В, не более ~20 (частотой от 47 до 63 Гц) или =20 (постоянное)
Ток "логической единицы", мА, не менее 0.3
Ток на дискретном входе при напряжении ~264 В (частотой
от 47 до 63 Гц) или =310 В, мА, не более
1.2
Время задержки дискретного входа при изменении сигнала
с "0" до "1" и обратно, мс, не более
40 (для переменного напряжения частотой 50 Гц) или
15 (для постоянного напряжения)

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

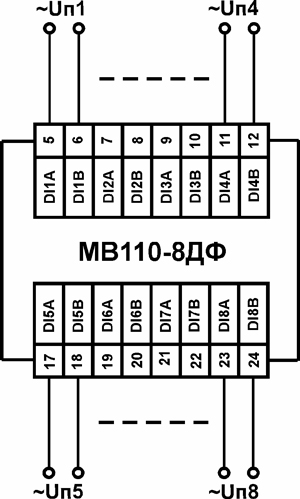

mv110 8df 1

Схемы подключения МВ110-8ДФ

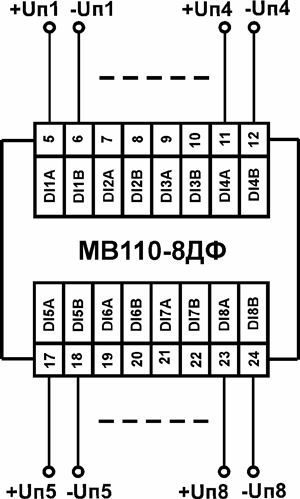

mv110 8df 2

Схема подключения к МВ110
