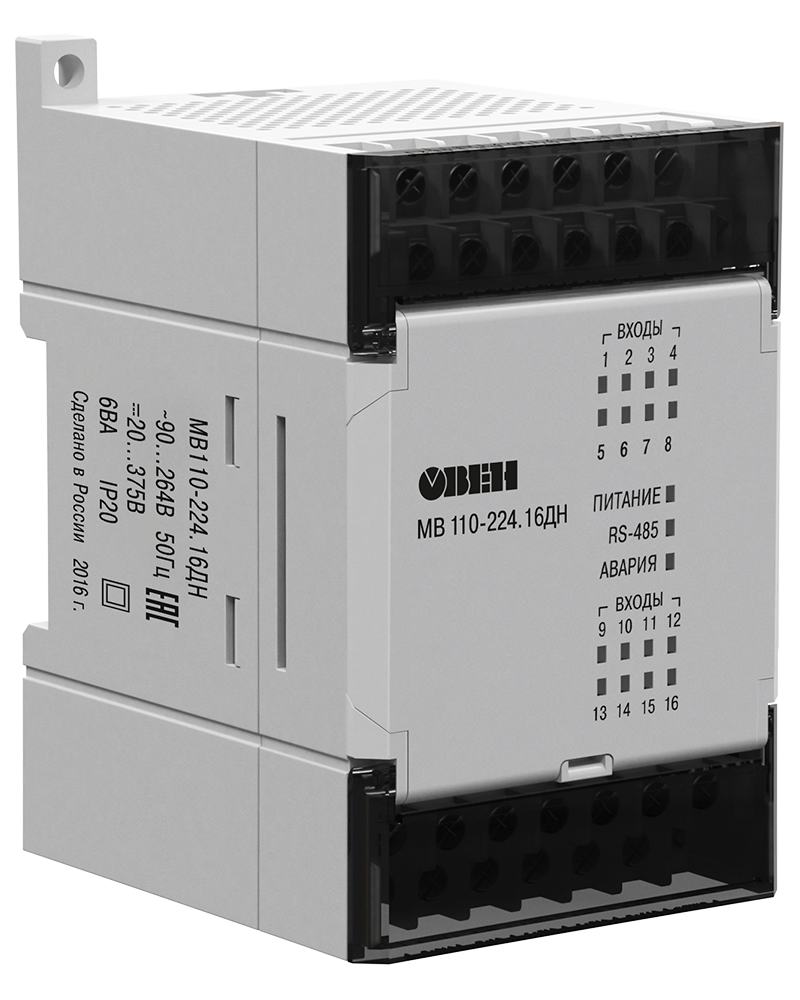

Модуль ввода дискретных сигналов МВ110-16ДН

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.

Отличительные особенности нового корпуса:

  • Клеммники с невыпадающими винтами.
  • Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.

Назначение модуля ввода дискретных сигналов МВ110-16ДН

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.

Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов МВ110-16ДН

  • 16 каналов дискретного ввода, без изоляции – модификация Д, групповая изоляция - модификация ДН
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

* Также выпускаются модификации с питанием ~220 В или =24 В

Наименование Значение

Напряжение питания:
МВ110-224.16Д(ДН)

90...264 В переменного тока (номинальное
напряжение 220 В) частотой 47...63 Гц или
20...375 В постоянного тока (номинальное
напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество дискретных входов 16
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокл связи, используемый для передачи информации ОВЕН, ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса, мм  IP20
Габаритные размеры прибора, мм (63х110х73)±1
Масса прибора, кг, не более 0.5
Средний срок службы, лет 8

Параметры дискретных выходов

Наименование параметра
Дискретный вход (Д)
Дискретный
двунаправленный вход
(изолированный) (ДН)
Гальваническая развязка дискретных входов - Групповая
Электрическая прочность изоляции дискретных входов, В - 1500
Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1
Максимальная длительность импульса, воспринимаемого дискретным
входом, мс
0.5 (скважность 2
для частоты 1 кГц)

напряжение питания дискретных входов, В - 24±3
Максимальный входной ток дискретного входа, мА, не более 7 8.5 (при напряжении
питания входа 27 В)
Ток "логической единицы", мА, не менее - 4.5
Ток "логического нуля", мА, не более - 1.5
Сопротивление контакта (ключа) и соединительных проводов,
подключаемых к дискретному входу, Ом, не более
100 -
Тип датчика дискретного входа Коммутационные устройства
(контакты кнопок,
выключателей, герконов, реле
и т.п.)
Датчики, имеющие на выходе
транзисторный ключ n-p-n-
типа (открытый коллектор).
Коммутационные устройства
(контакты кнопок,
выключателей, герконов,
реле и т.п.)
Датчики, имеющие на выходе
транзисторный ключ n-p-n-
типа (открытый коллектор) или
p-n-p-типа.

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

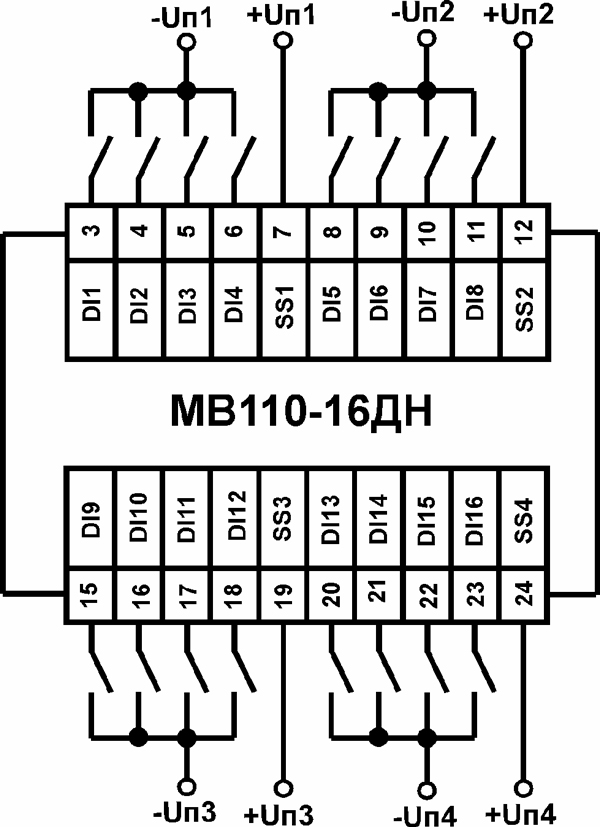

Схема подключения к МВ110-16ДН дискретных датчиков с выходом типа "сухой контакт"

mv110 16d 3

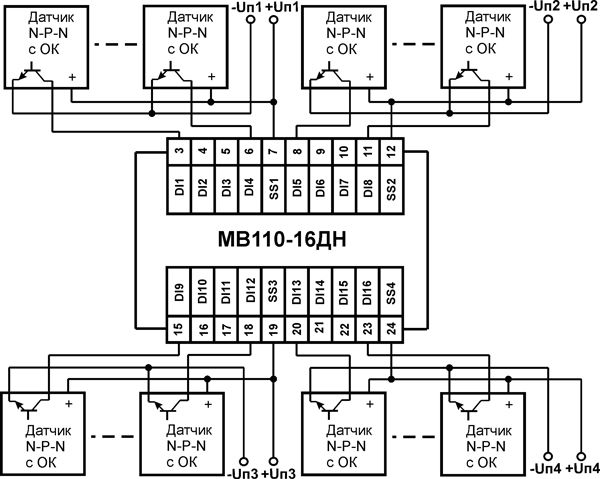

Схема подключения к МВ110-16ДН дискретных датчиков с транзисторным выходом n-p-n-типа с ОК

mv110 16d 4
