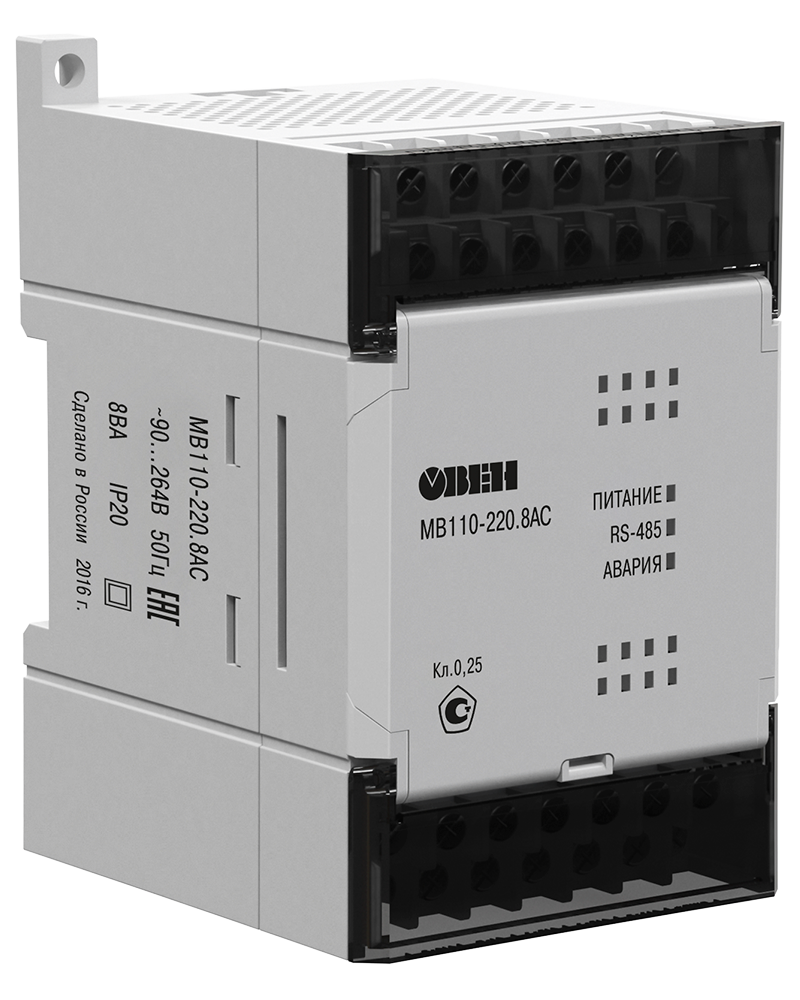

Модуль скоростного ввода аналоговых сигналов МВ110-8АС

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.

Отличительные особенности нового корпуса:

  • Клеммники с невыпадающими винтами.
  • Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.

Назначение модуля скоростного ввода аналоговых сигналов МВ110-8АС

Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.

Аналоговые входы прибора могут работать в следующих режимах:

  • измерение тока в диапазоне от 4 до 20 мА;
  • измерение тока в диапазоне от 0 до 20 мА;
  • измерение тока в диапазоне от 0 до 5 мА;
  • измерение напряжения в диапазоне от 0 до 10 В.

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Общие сведения о протоколах обмена RS-485 представлены в Приложении В.

Прибор имеет следующие группы гальванически изолированных цепей:

  • цепи питания прибора;
  • цепи интерфейса RS-485;
  • цепи выхода встроенного источника постоянного напряжения 24 В (для МВ110-220.8АС);
  • цепи измерительных входов.

Электрическая прочность изоляции всех групп цепей, исключая группу цепей питания, относительно друг друга – 750 В, относительно группы цепей питания – 3000 В.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля скоростного ввода аналоговых сигналов МВ110-8АС

  • 8 каналов аналогового ввода
  • Типы входных сигналов: унифицированные сигналы тока (0-20 мА, 4-20 мА, 0-5 мА) и напряжения (0-10 В)
  • Частота измерений: до 200 выборок в секунду
  • Напряжение питания: ~220 В или
  • 24 В (в зависимости от модификации)
  • Встроенный источник питания датчиков: 24 В, 180 мА (для модификации с переменным напряжением питания)

Модули Мх110 ориентированы в первую очередь на отечественного потребителя

Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.

Все это означает:

  • короткие сроки производства и поставки;
  • удобство приобретения через широкую диллерскую сеть;
  • гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
  • подробную документацию полностью на русском языке;
  • грамотную техническую поддержку и обучение;
  • открытость вашим идеям при расширении линейки.
Наименование Значение
Напряжение питания МВ110-220.8АС от 90 до 264 В переменного тока (номинальное
напряжение 220 В) частотой от 47 до 63 Гц
Напряжение питания МВ110-24.8АС от 21 до 37.5 В постоянного тока (номинальное
напряжение 24 В)
Потребляемая мощность, ВА, не более 8
Предел основной приведенной погрешности, % 0.25
Предел дополнительной приведенной погрешности, вызванной изменением
температуры на 10 оС в пределах рабочего диапазона температур, %
0.12
Разрешающая спосбность:
- для диапазонов токов от 4 до 20 мА и от 0 до 20 мА, мкА не более
- для диапазона тока от 0 до 5 мА, мкА не более
- для диапазона напряжения от 1 до 10 В, мВ, не более
4
1
2
Количество аналоговых каналов измерения 8
Входное сопротивление в режиме измерения тока от 0 до 20 мА и от
4 до 20 мА, Ом
от 130 до 250
Входное сопротивление в режиме измерения тока от 0 до 5 мА, Ом от 130 до 500
Входное сопротивление в режиме измерения напряжения
от 0 до 10 В, кОм, не менее
200
Период обновления результатов измерения по каждому каналу, мс 5 ± 2 %
Выходное напряжение встроенного источника питания МВ110-220.8АС, В 24 ± 3
Максимальный ток нагрузки встроенного источника питания, А 0.18
Интерфейс связи с мастером сети RS-485
Максимальное количество приборов, одновременно подключаемых к
сети RS-485, не более
32
Максимальная скорость обмена по интерфейсу RS-485, бит/с 115200
Протоколы связи, используемые для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
степень защиты корпуса IP20 со стороны передней панели,
IP00 со стороны клеммной колодки
Габаритные размеры прибора, мм (63х110х73)±1
Масса прибора, кг, не более 0.5
Средний срок службы, лет 8

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 35 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

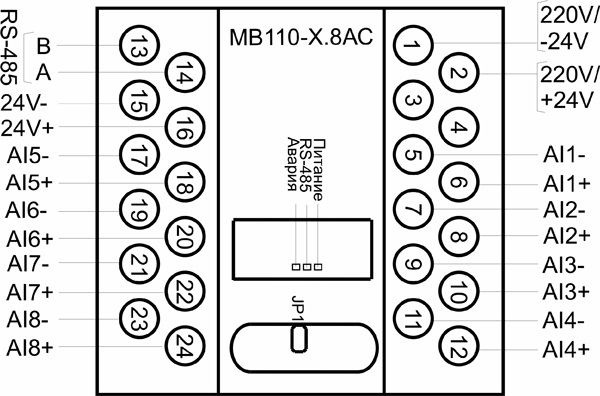

Общий чертеж МВ110

mv110 8ac 1

Общий чертеж МВ110

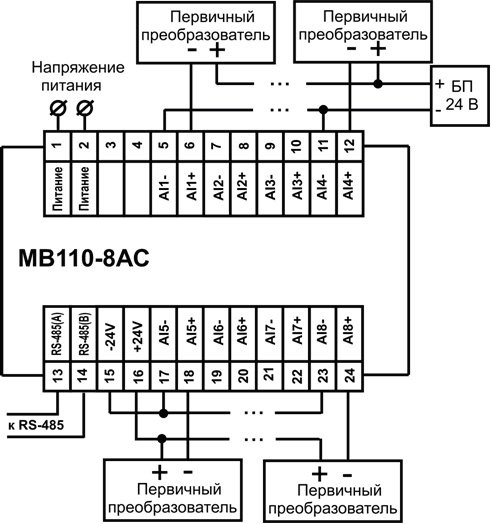

Подключение к прибору двухпроводных первичных преобразователей

mv110 8ac 2
Подключение к прибору двухпроводных первичных преобразователей

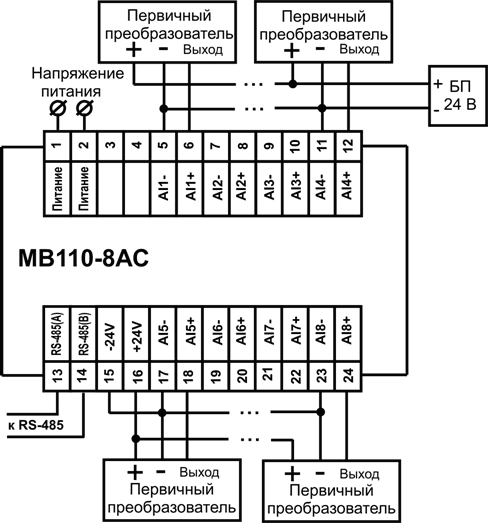

Подключение к прибору трехпроводных первичных преобразователей

mv110 8ac 3

Подключение к прибору трехпроводных первичных преобразователей
