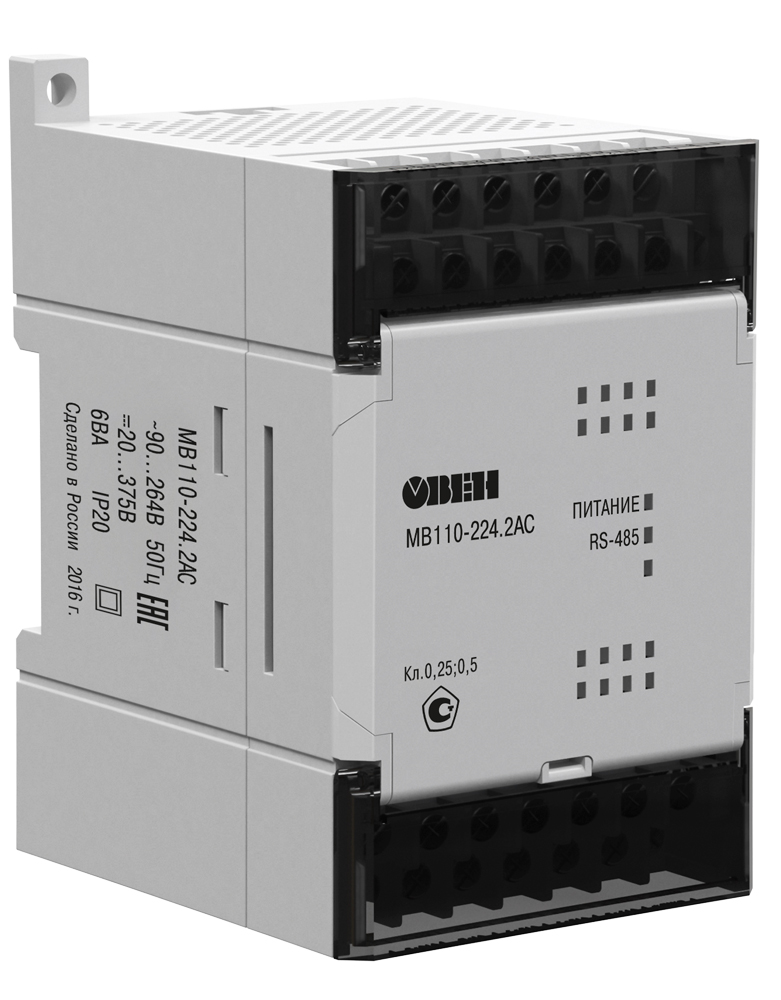

Модуль скоростного ввода аналоговых сигналов МВ110-2АС

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

Назначение модуля скоростного ввода аналоговых сигналов МВ110-2АС

Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.

Аналоговые входы прибора могут работать в следующих режимах:

  • измерение тока в диапазоне от 4 до 20 мА;
  • измерение тока в диапазоне от 0 до 20 мА;
  • измерение тока в диапазоне от 0 до 5 мА;
  • измерение напряжения в диапазоне от 0 до 10 В.

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON..

Прибор имеет следующие группы гальванически изолированных цепей:

  • цепи питания прибора;
  • цепи интерфейса RS-485;
  • цепи выхода встроенного источника постоянного напряжения 24 В;
  • цепи измерительных входов.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля скоростного ввода аналоговых сигналов МВ110-2АС

  • 2 канала аналогового ввода
  • Типы входных сигналов: унифицированные сигналы тока (0-20 мА, 4-20 мА, 0-5 мА) и напряжения (0-10 В)
  • Частота измерений: до 200 выборок в секунду
  • Напряжение питания: ~220 В или =24 В (универсальный источник питания)
  • Встроенный источник питания датчиков: 24 В, 50 мА

Модули Мх110 ориентированы в первую очередь на отечественного потребителя

Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.

Все это означает:

  • короткие сроки производства и поставки;
  • удобство приобретения через широкую дилерскую сеть;
  • гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
  • подробную документацию полностью на русском языке;
  • грамотную техническую поддержку и обучение;
  • открытость вашим идеям при расширении линейки.

Прибор обеспечивает измерение следующих унифицированных сигналов в соответствии с ГОСТ 26.011-80:

  • ток  от 4 до 20 мА;
  • ток  от 0  до 20 мА;
  • ток  от 0  до 5 мА;
  • напряжение  от 0  до 10 В.

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Прибор имеет следующие группы гальванически изолированных цепей:

  • цепи питания прибора;
  • цепи интерфейса RS-485;
  • цепи выхода встроенного источника постоянного напряжения 24 В цепи;
  • измерительных входов.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Наименование Значение
Напряжение питания от 90 до 264 В переменного тока (номинальное
напряжение 220 В) частотой от 47 до 63 Гц или
от 20 до 375 В постоянного тока (номинальное
напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Предел основной приведенной погрешности, % 0.25
Предел дополнительной приведенной погрешности, вызванной изменением
температуры на 10 оС в пределах рабочего диапазона температур, %
0.12
Разрешающая способность:
- для диапазонов токов от 4 до 20 мА и от 0 до 20 мА, мкА, не более
- для диапазона тока от 0 до 5 мА, мкА, не более
- для диапазона напряжения от 1 до 10 В, мВ, не более
4
1
2
Количество аналоговых каналов измерения 2
Входное сопротивление в режиме измерения тока
от 0 до 20 мА и от 4 до 20 мА, Ом
от 130 до 250
 Входное сопротивление в режиме измерения напряжения
от 0 до 10 в, кОм, не менее
200
Период обновления результатов измерения по каждому каналу, мс 5 ± 2 %
Режим работы входных фильтров
(общие для всех канлов)
отключен;
50 Гц, 1-го порядка;
50 Гц, 2-го порядка;
50 Гц, 4-го порядка;
200 Гц, 1-го порядка
Режимы работы выходных фильтров
(индивидуальные для каждого канала)
отключен;
экспоненциальный
скользящего среднего
Постоянная времени выходного экспоненциального фильтра, мс от 10 до 10000
Выходное напряжение встроенного источника питания, А 0.05
Интерфейс связи с мастером сети RS-485
Максимальное количество приборов, одновременно подключаемых к сети
RS-485, не более
32
Максимальная скорость обмена по интерфейсу RS-485, бит/с 115200
Протоколы связи, используемые для передачи информации ОВЕН; Modbs-RTU; Modbus-ASCII; DCON
Степень защиты корпуса IP20 со стороны передней панели,
IP00 сос тороны клеммной колодки
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0.5
Средний срок службы, лет 10

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 35 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ  Р 52931-2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ  Р 52931-2008.

sp 1 1

Общий чертеж МВ110

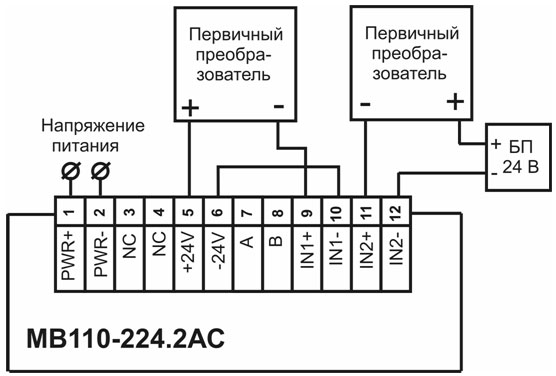

sp 2 1

Плдключение к прибору двухпроводных первичных преобразователей

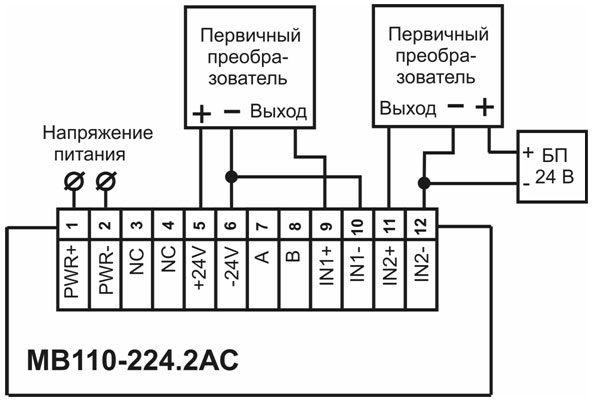

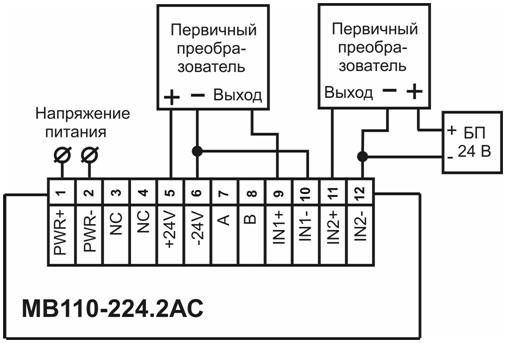

sp 3 1

Подключение к прибору трехпроводных первичных преобразователей
