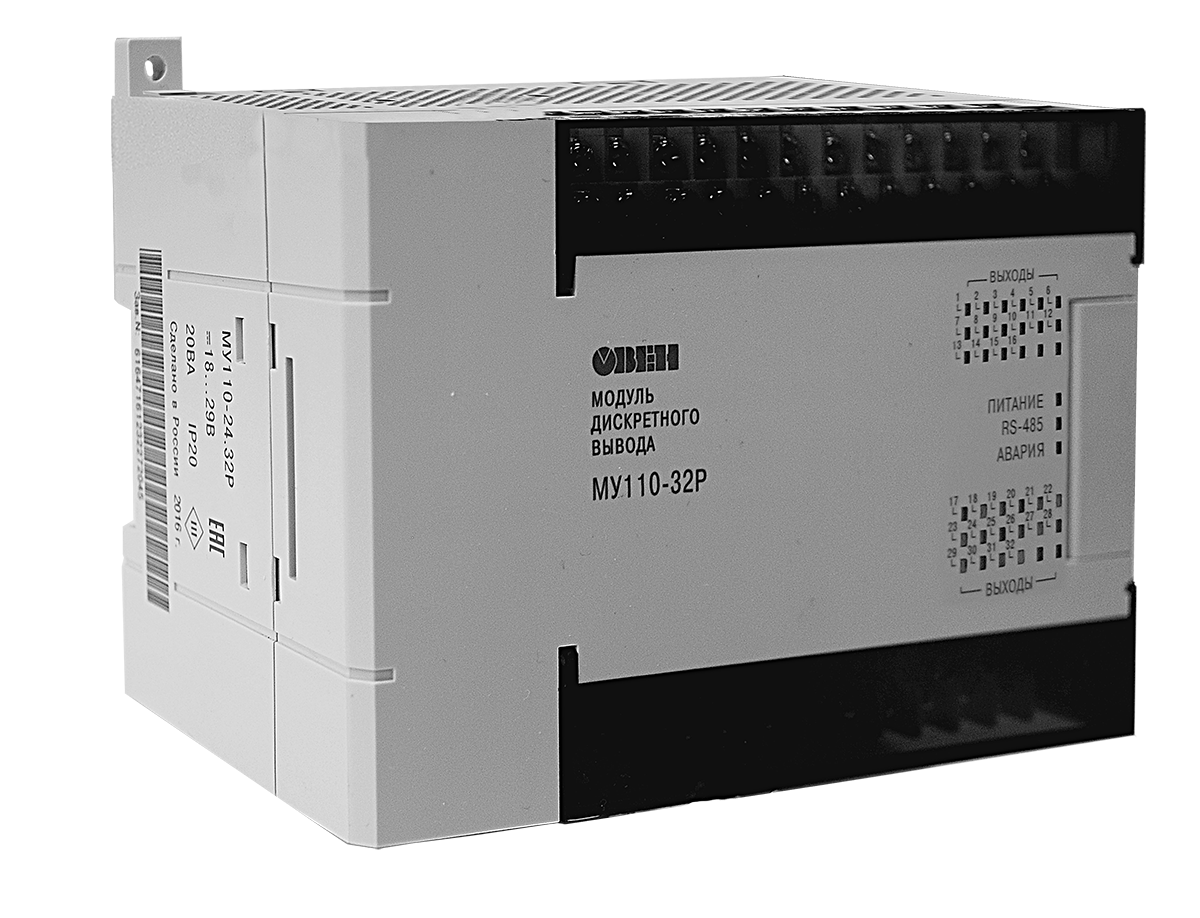

Модуль дискретного вывода МУ110-32Р

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным  управлением.

Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля дискретного вывода ОВЕН МУ110-32Р

  • 32 канала дискретного вывода, групповая развязка
  • Типы выходных элементов: Р – э/м реле 3 А ~250 В или =30 В
  • Возможность выдачи ШИМ-сигнала с любого выхода

Напряжение питания:

МУ110-220.32Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47...63 Гц
МУ110-24.32Р 18...29 В постоянного тока (номинальное напряжение 24 В)
Наименование Значение
Напряжение питания:
МУ110-220.32Р 90...264 В переменнго тока (номинальное напряжение 229 В)
частотой 47...63 Гц
МУ110-24.32Р 18...29 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более:
МУ110-220.32Р 25
МУ110.24.32Р 20
Количество дискретных выходных элементов 32
Параметры дискретных выходов
(электромагнитных реле)
3 А при напряжении не более 250 В 50 Гц и cos j > 0.4 или
3 А при постоянном напряжении не более 30 В
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол свзяи с компьютером ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм (140х110х73)±1
Масса прибора, кг, не более  0.5
Средний срок службы, лет 8

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931-2008

sp mu110 32r

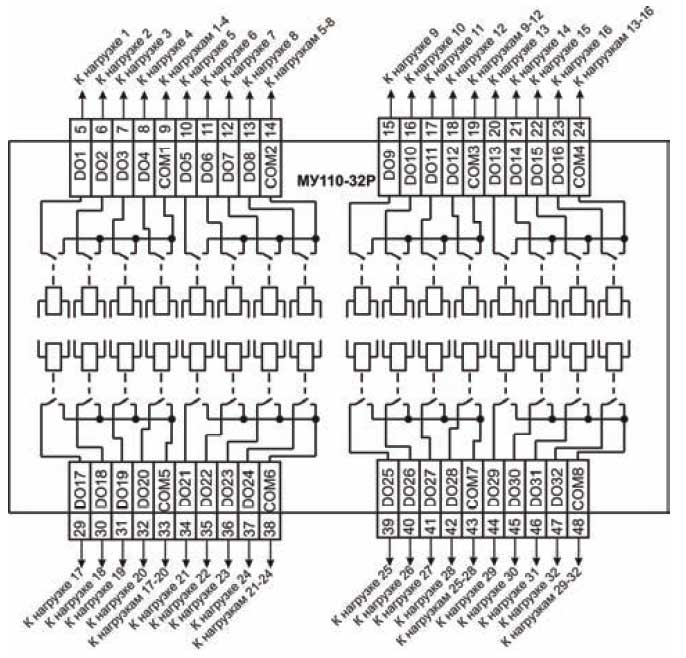

Схема подключения к ВЭ типа электромагнитное реле
