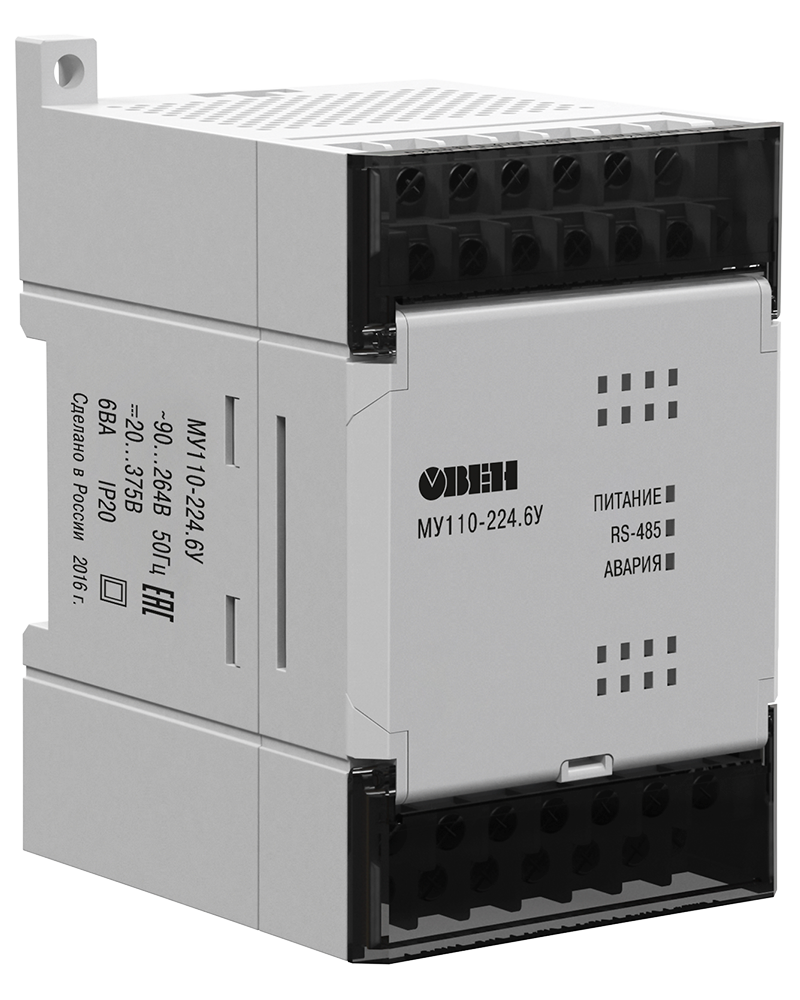

Модуль аналогового вывода МУ110-6У


Производитель: Овен
Цена
ОписаниеТехнические характеристикиСхемы подключения

С ноября 2016 года модули ввода/вывода линейки ОВЕН Мх110 выпускаются в обновленных корпусах.

Отличительные особенности нового корпуса:

  • Клеммники с невыпадающими винтами.
  • Упрощенный доступ к DIP-переключателям/перемычкам благодаря удобной откидной крышке.

Назначение модуля аналогового вывода ОВЕН МУ110-6У

Прибор предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном от 0 до 10 В для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля аналогового вывода ОВЕН МУ110-6У

  • 6 каналов 0-10 В.
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания)
Наименование Значение
Напряжение питания:
МУ110-220.6У
МУ110-24.6У
МУ110-224.6У
90...264 В переменного тока (номинальное напряжение 220 В)
частотой 47...63 Гц
18...29 В постоянного тока (номинальное напряжение 24 В)
90...264 В переменного тока (номинальное напряжение 220 В)
частотой 47...63 Гц
200...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более 6
Количество аналоговых выходных элементов 6
Тип аналоговых выходных элементов ЦАП "параметр - напряжение 0...10 В"
Основная приведенная погрешность ЦАП, %, не более ±0.5
Сопротивление нагрузки, подключаемое к выходу,
кОм, не менее
2
Диапазон напряжений питания выхода, В 12...36
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485,
бит/сек
115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Температура окружающего воздуха От -10 до +55 оС
Гарантийный срок, лет 2

Условия эксплуатации прибора

Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

mu110 6u 1

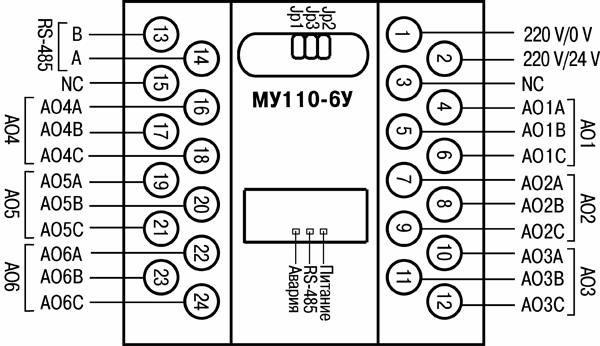

Общий чертеж МУ110-6У

mu110 6u 2

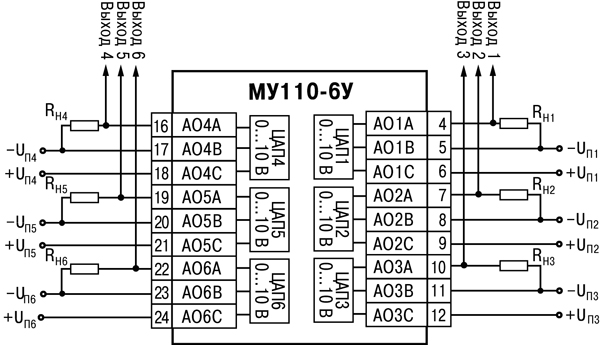

Схема подключения к ВЭ типа ЦАП 0...10 В
