Модули дискретного ввода МВ210

Производитель: Овен
ОписаниеТехнические характеристикиДокументация

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.

Коммуникационные возможности

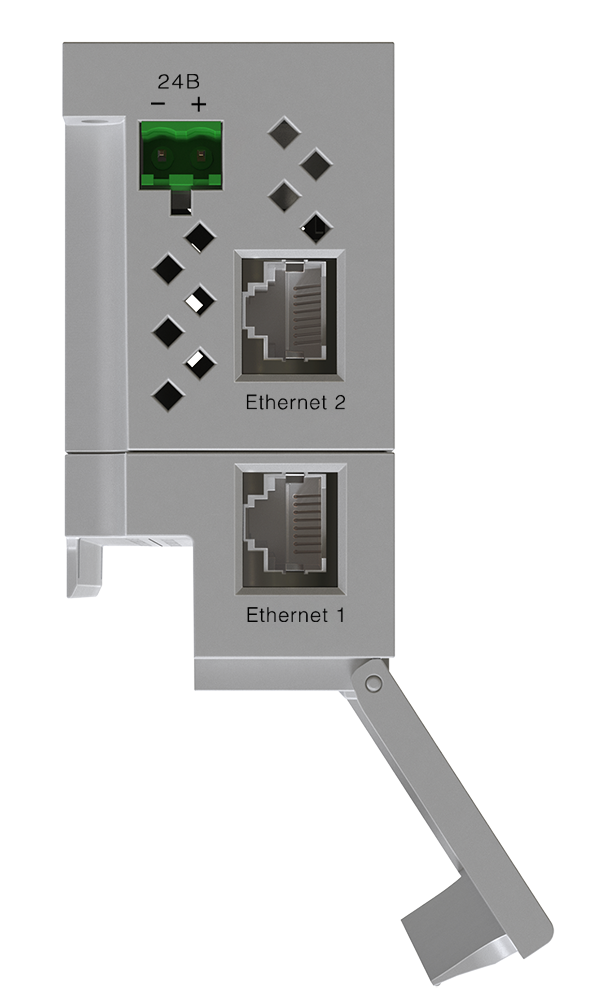

Интерфейс обмена Сдвоенный Ethernet 10/100 Mbit
Интерфейс конфигурирования USB 2.0 (MicroUSB), Ethernet (RJ-45)
Протоколы обмена Modbus TCP (до 4-х одновременных соединений)
MQTT (в разработке)
SNMP (в разработке)

Особенности

  • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202)
  • Подключение дискретных сигналов ~230 В (только МВ210-221):
    • Определение наличия или отсутствия напряжения в сети
    • Диагностика обрыва фазы в трехфазной сети
    • Контроль чередования фаз
    • Подсчет наработки (моточасов)
    • Счетчик количества включений напряжения
    • Время последнего включения и выключения напряжения на входе
  • Сдвоенный 2-х портовый Ethernet-коммутатор
  • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
  • Широкий диапазон рабочих температур: -40…+55 °С
  • Непрерывный профиль измерений во внутреннюю flash память (архив)
  • Поддержка облачного сервиса OwenCloud

Модификация

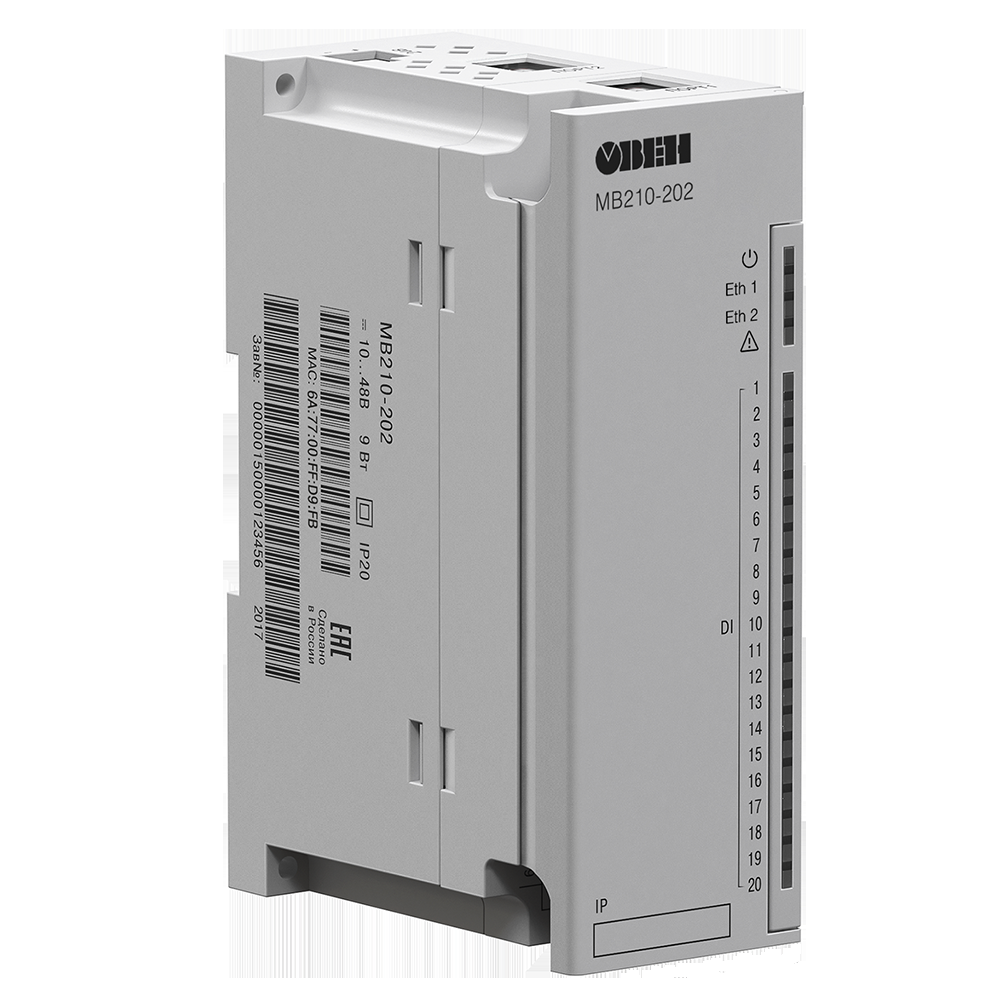

МВ210-202

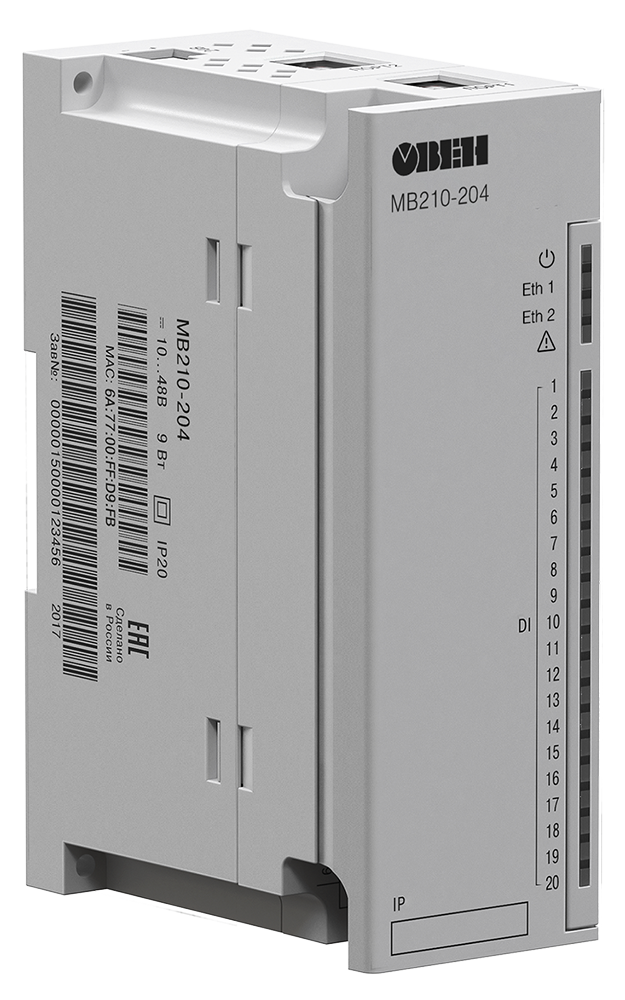

МВ210-204

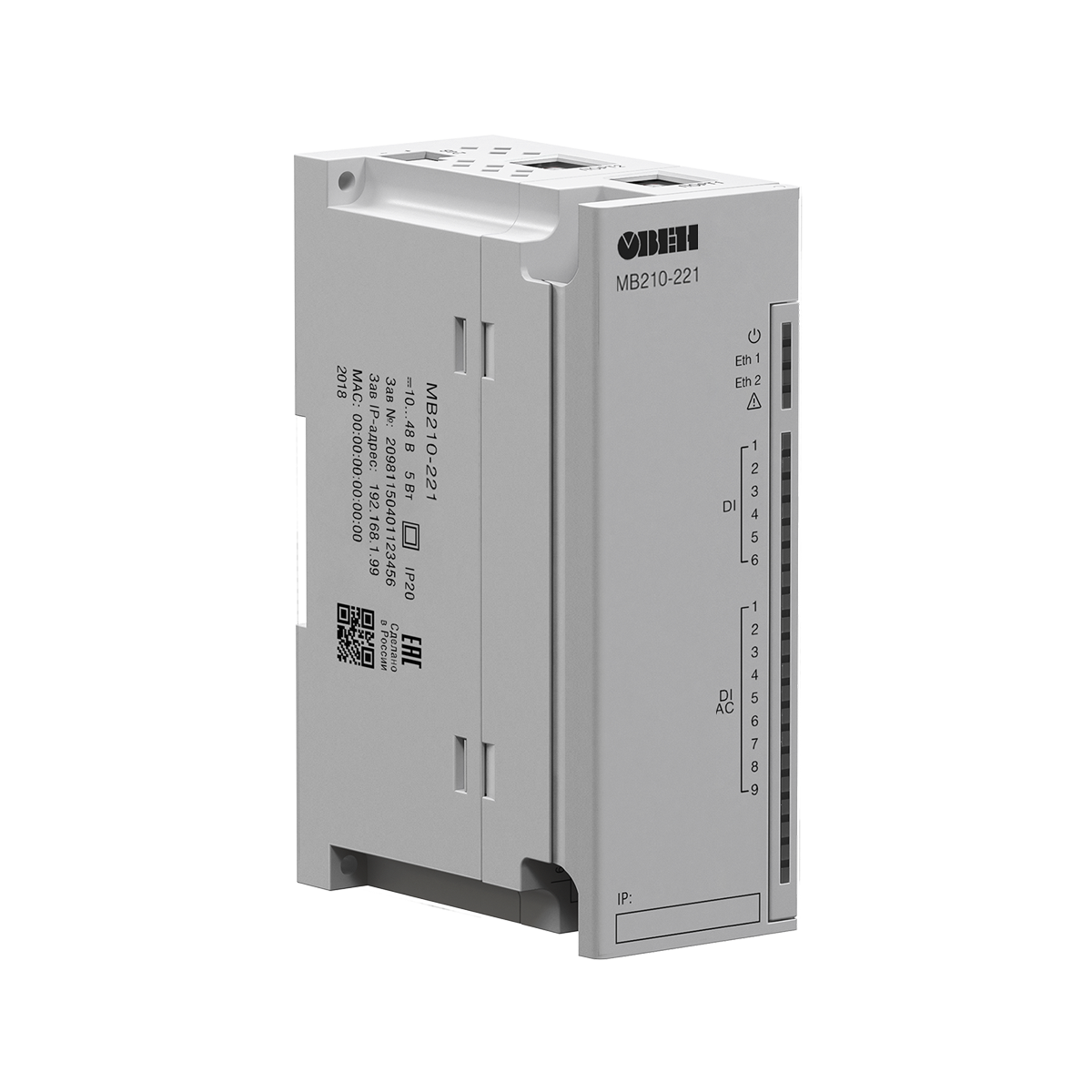

МВ210-221

Входы



Количество входов

20 DI

9 + 6 DI

Тип входов

  • контактный датчик (требует внешнего питания =24 В)
  • датчик n-p-n и p-n-p типа
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа
  • ~230 В
  • «сухой контакт» (не требует внешнего питания)
  • датчик n-p-n типа

Характеристики дискретных входов (DI)



Гальваническая развязка входов

Режимы работы

  • определение логического уровня
  • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
  • измерение частоты (только 1 – 8 DI)
  • обработка сигналов энкодера (до 3-х AB энкодеров)
  • определение логического уровня
  • подсчет числа импульсов

Для сигналов ~230 В:

  • определение наличия или отсутствия напряжения в сети
  • диагностика обрыва фазы в трехфазной сети
  • контроль чередования фаз
  • подсчет наработки (моточасов)
  • счетчик количества включений напряжения
  • время последнего включения и выключения напряжения на входе

Для сигналов =24 В:

  • определение логического уровня
  • подсчет числа импульсов

Макс. частота входного сигнала

определение логического уровня

400 Гц

подсчет числа импульсов

100 кГц (только 1 – 8 DI)

400 Гц

измерение частоты

100 кГц (только 1 – 8 DI)

обработка сигналов энкодера

100 кГц

Мин. длительность импульса

5 мкс (1 – 8 DI)

1 мс

1 мс (9 – 20 DI)

Напряжение питания входов

24±3 В

24±3 В для транзисторных ключей

Для «сухих контактов» питание не требуется!

Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

не более 100 Ом

Ток «логической единицы»

не менее 5,5 мА

Ток «логического нуля»

не более 1,2 мА

Напряжение «логической единицы»

8,8…30 В

Напряжение «логического нуля»

0…6,1 В

Питание



Напряжение питания

=10…48 (номинальное =24)В



Потребляемая мощность

не более 4 Вт при питании =24 В

не более 5 Вт при питании =24 В

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Конструктивное исполнение



Габаритные размеры

(123×83×42)±1мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

Условия эксплуатации



Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Комплектность



Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Диск с ПО

1 шт.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

1 шт.

Руководство по эксплуатации МВ210-202(204)

Руководство по эксплуатации МВ210-221

Декларацияна Мх210
