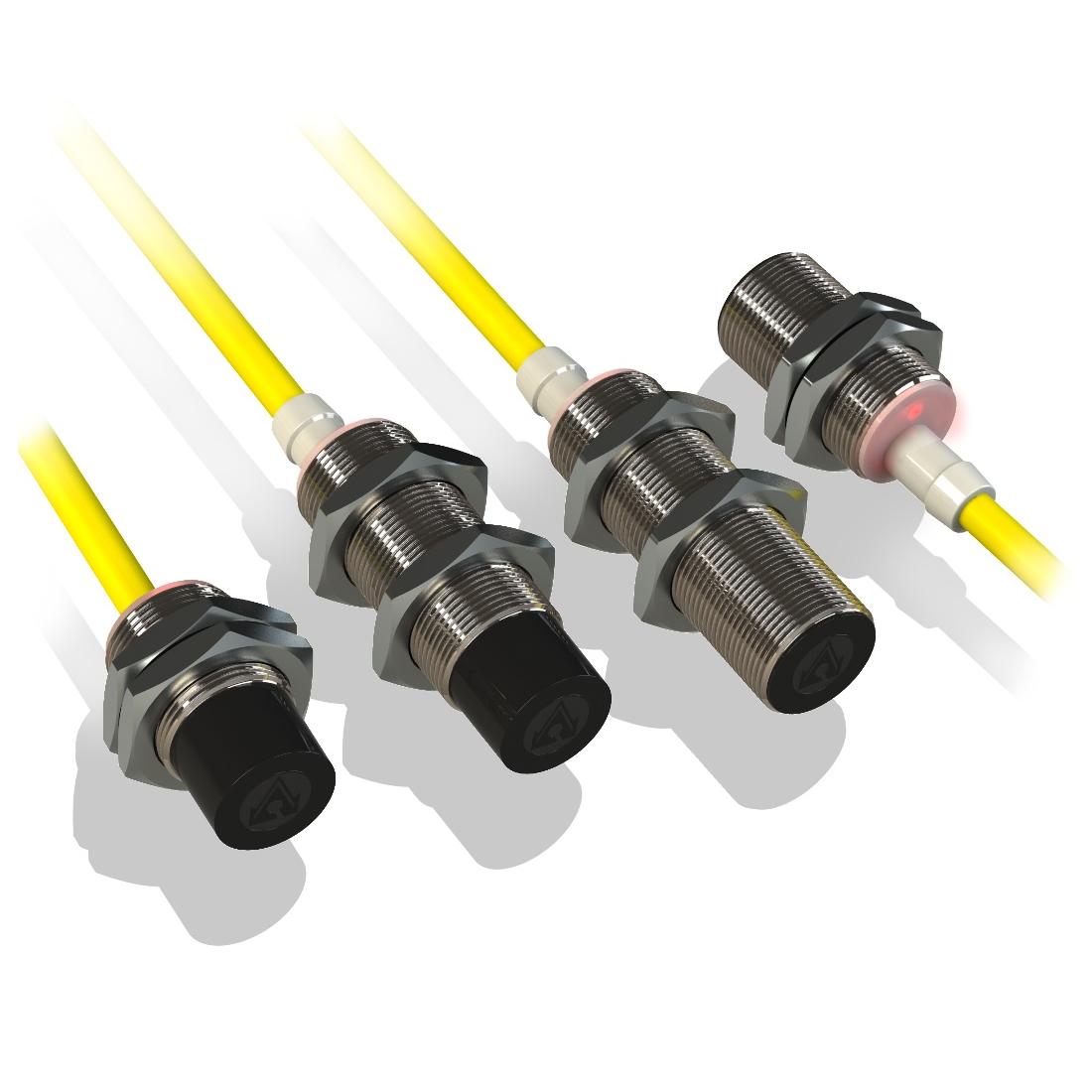

Датчики индуктивные бесконтактные резьба М18х1

Array
Производитель: МЕГА-К
ОписаниеТехнические характеристикиГабаритные размеры

Индуктивные датчики изменяют состояние выхода при внесении металлических предметов в чувствительную зону.
Увеличенное расстояние срабатывания позволяет установить датчики гораздо дальше от контролируемого объекта. Риск повреждения датчика, а иногда и объекта, при этом значительно снижается. Повышается надежность работы вашего оборудования, особенно если управляющие элементы имеют значительные биения, люфты, выбеги, либо сильно изношены.
Датчики с резьбой М18 с увеличенным расстоянием срабатывания, позволяют заменить датчики с резьбой М30 со стандартным расстоянием. При этом уменьшаются габариты оборудования, снижается вес.
Электрическая схема имеет высокую помехоустойчивость к электромагнитным воздействиям, особенно при применении в оборудовании с использованием частотных приводов и других источников сильных помех.
Увеличенная длина резьбы за счет уменьшенной проточки.

Особенности:

  • Увеличенное расстояние срабатывания - до 15 мм
  • Визуальная индикация состояния выхода видна практически из любого положения датчика
  • Латунный никелированный корпус. По заказу может быть выполнен из нержавеющей стали
  • Большой выбор длин корпусов, по желанию заказчика, возможно выполнение нестандартных размеров
  • Защита от перепутывания выводов делает невозможным вывести датчик из сторя при любом неправильном подключении
  • Кабель повышенной гибкости позволяет располагать датчики на подвижных частях оборудования
  • Устойчивость к нагрузкам: вибрационным - до ±8g и ударным - до 60g
  • Рабочая температура (-25...+70) оС.
  • Чувствительная поверхность выполнена из полиамида РА12, с высокой химической стойкостью к агрессивным средам
Напряжение питания 10...30 В
Ток нагрузки 250 мА
Падение напряжения не более 2 В
Частота срабатывания от 650 Гц
Потребляемый ток вкл/выкл 10 мА/10 мА
Индикатор срабатывания есть
Защита от КЗ и перегрузки по току есть
Защита от перепутывания выводов есть
Защита от ЭДС самоиндукции есть
Емкость нагрузки максимальная 2.5 мкФ
Степень защиты IP67
Гистерезис максимальный 15%
Воспроизводимость 5%
Категория применения DC13

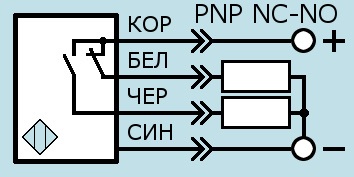

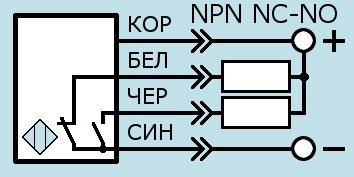

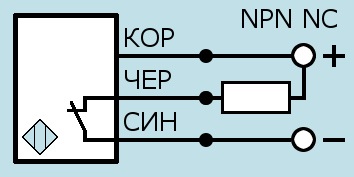

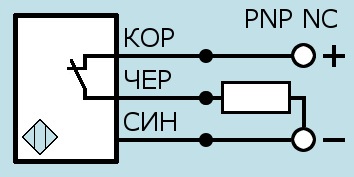

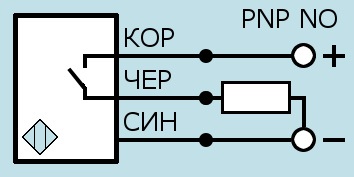

Схемы подключения датчиков
shem15 shem16 shem17 shem18 shem19 shem20

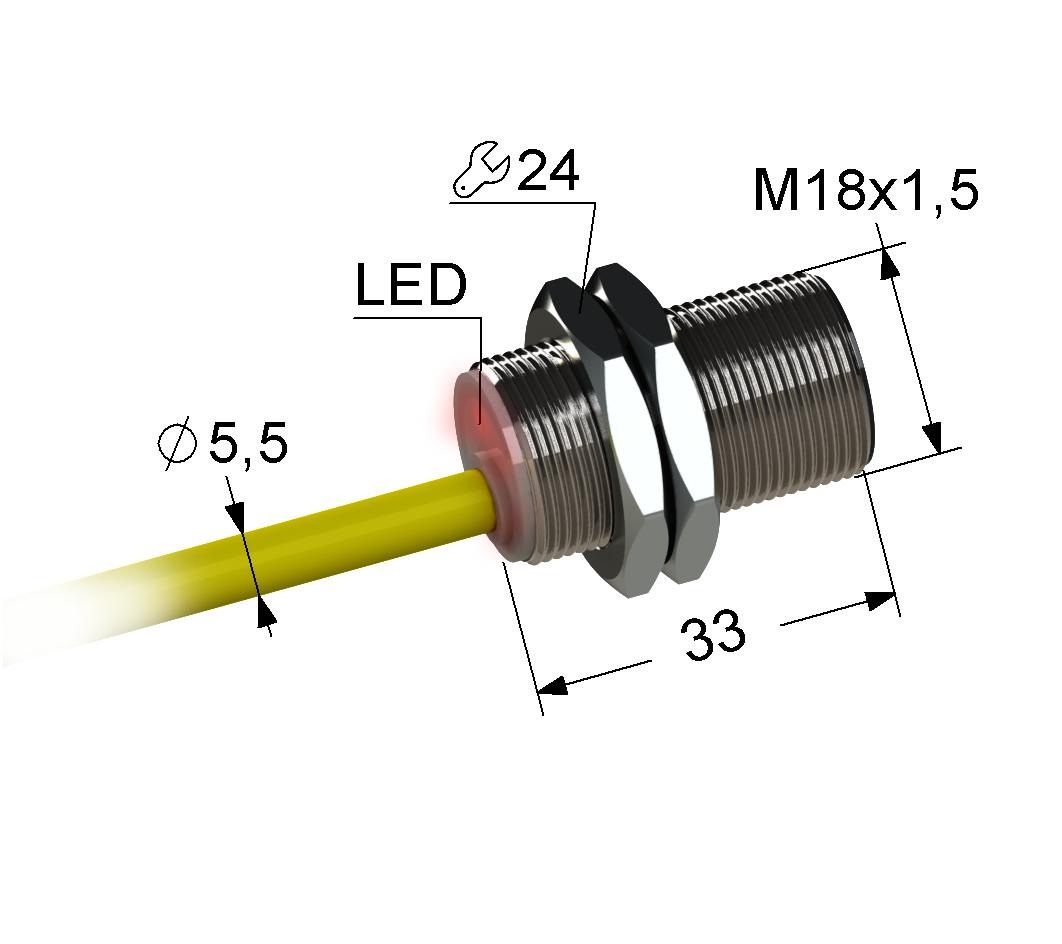

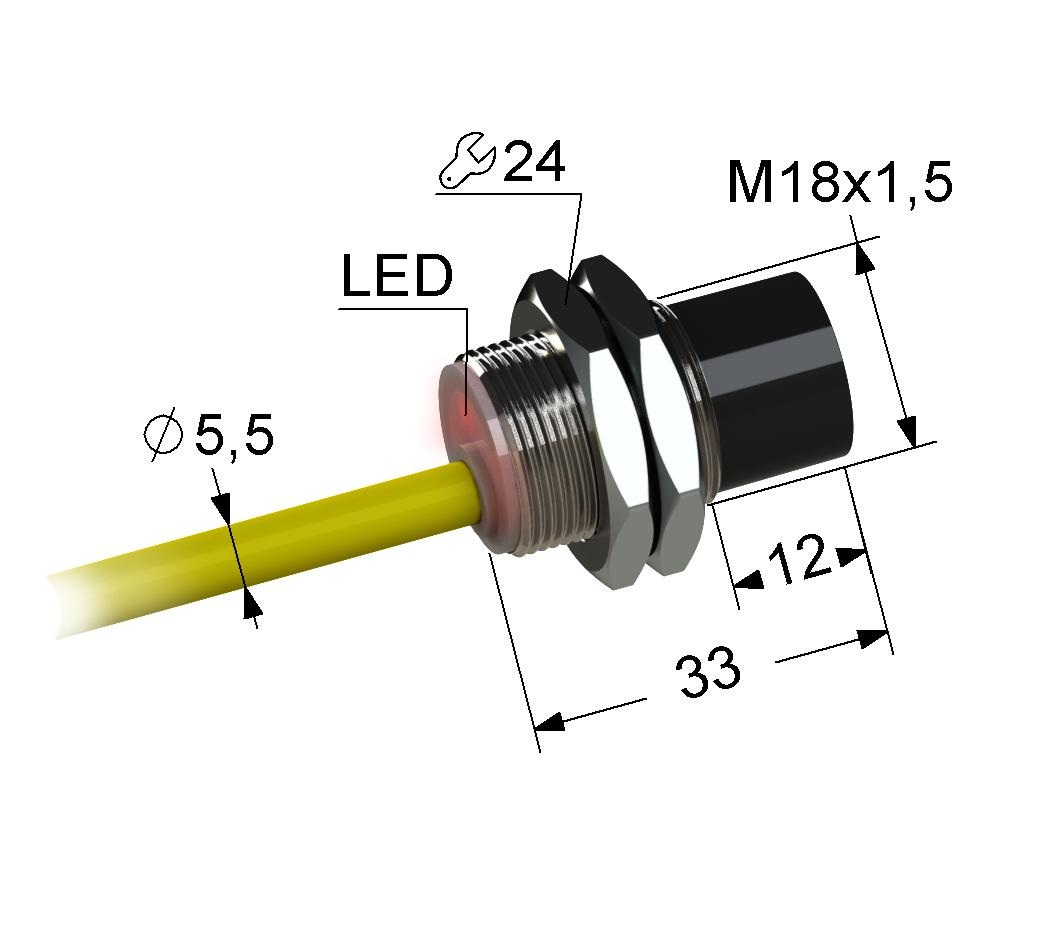

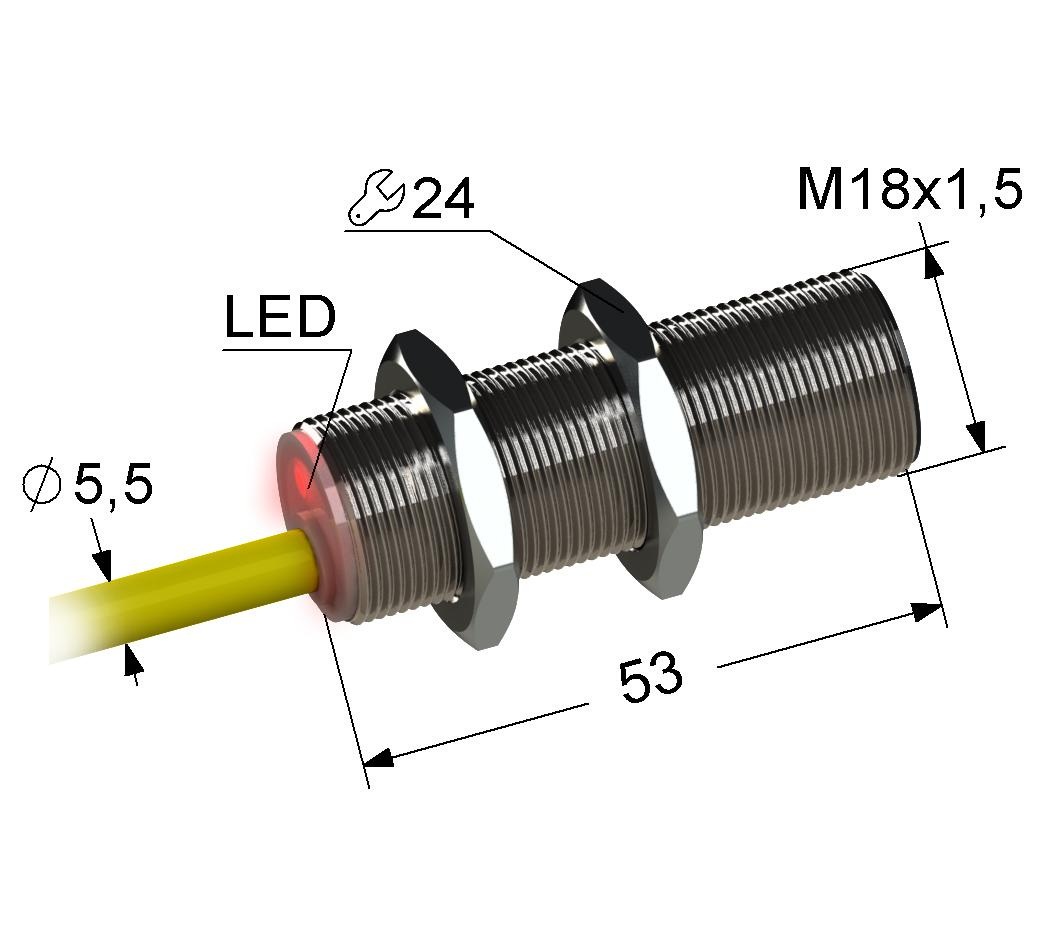

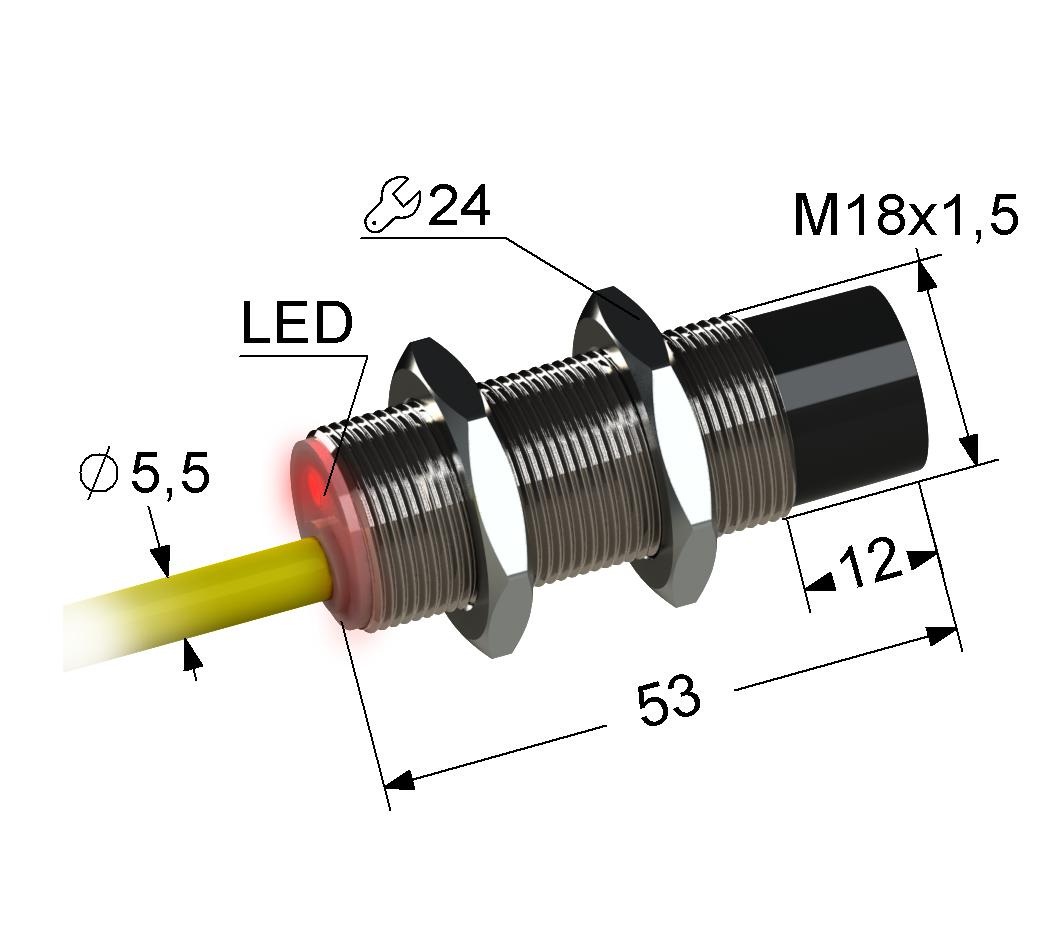

PS2 18M33 xBxx K PS2 18M33 xNxx K PS2 18M53 xBxx K PS2 18M53 xNxx K
встраиваемый заподлицо не встраиваемый заподлицо встраиваемый заподлицо не встраиваемый заподлицо
PS2-18M33-5B11-K 5 мм PNP/NO PS2-18M33-8N11-K 8 мм PNP/NO PS2-18M53-5B11-K 5 мм PNP/NO PS2-18M53-8N11-K 8 мм PNP/NO
PS2-18M33-5B21-K 5 мм NPN/NO PS2-18M33-8N21-K 8 мм NPN/NO PS2-18M53-5B21-K 5 мм NPN/NO PS2-18M53-8N21-K 8 мм NPN/NO
PS2-18M33-5B31-K 5 мм PNP/NC PS2-18M33-8N31-K 8 мм PNP/NC PS2-18M53-5B31-K 5 мм PNP/NC PS2-18M53-8N31-K 8 мм PNP/NC
PS2-18M33-5B41-K 5 мм NPN/NC PS2-18M33-8N41-K 8 мм NPN/NC PS2-18M53-5B41-K 5 мм NPN/NC PS2-18M53-8N41-K 8 мм NPN/NC
            PS2-18M53-5B51-K 5 мм PNP/NO,NC PS2-18M53-8N51-K 8 мм PNP/NO,NC
            PS2-18M53-5B61-K 5 мм NPN/NO,NC PS2-18M53-8N51-K 8 мм NPN/NO,NC
PS2-18M33-8B11-K 8 мм PNP/NO PS2-18M33-12N11-K 12 мм PNP/NO PS2-18M53-8B11-K 8 мм PNP/NO PS2-18M53-12N11-K 12 мм PNP/NO
PS2-18M33-8B21-K 8 мм NPN/NO PS2-18M33-12N21-K 12 мм NPN/NO PS2-18M53-8B21-K 8 мм NPN/NO PS2-18M53-12N21-K 12 мм NPN/NO
PS2-18M33-8B31-K 8 мм PNP/NC PS2-18M33-12N31-K 12 мм PNP/NC PS2-18M53-8B31-K 8 мм PNP/NC PS2-18M53-12B31-K 12 мм PNP/NC
PS2-18M33-8B41-K 8 мм NPN/NC PS2-18M33-12N41-K 12 мм NPN/NC PS2-18M53-8B41-K 8 мм NPN/NC PS2-18M53-12B41-K 12 мм NPN/NC
            PS2-18M53-8B51-K 8 мм PNP/NO,NC PS2-18M53-12B51-K 12 мм PNP/NO,NC
            PS2-18M53-8B61-K 8 мм NPN/NO,NC PS2-18M53-12B61-K 12 мм NPN/NO,NC
            PS2-18M53-12B11-K 12 мм PNP/NO PS2-18M53-15N11-K 15 мм PNP/NO
            PS2-18M53-12B21-K 12 мм NPN/NO PS2-18M53-15N21-K 15 мм NPN/NO
