ПД200-ДД преобразователь дифференциального давления общепромышленные

Array
Производитель: Овен
ОписаниеТехнические характеристикиГабаритные размеры и винты монтажа

Преобразователи дифференциального давления общепромышленные и во взрывозащищенном (EXD) исполнении

Датчики ОВЕН ПД200 модели 155 представляют собой преобразователи дифференциального давления в полевом корпусе с измерительной мембраной из нержавеющей стали и металлическим кабельным вводом.

Преобразователи данной модели предназначены для измерения перепада давления или уровня жидкости в сосудах под давлением или расхода среды на сужающих устройствах в системах автоматического регулирования и управления на основных и вторичных производствах в промышленности и ЖКХ: газораспределительных системах, узлах учета газа, объектах энергетики, «барабанах» котлов в котельных, парогенерирующих объектах, вентиляционных системах и т.п.

Основные характеристики преобразователя

  • измерение разности давления нейтральных к нержавеющей стали сред (воздух, пар, различные жидкости)
  • преобразование перепада давления в унифицированный сигнал постоянного тока 4...20 мА и HART-протокол
  • верхний предел измеряемого перепада давления (ВПИ) – ряд значений от ± 60,0 Па до ± 2,0 МПа
  • максимальное статическое давление – 13 МПа
  • класс точности – 0,1
  • степень защиты корпуса датчика давления – IP65
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

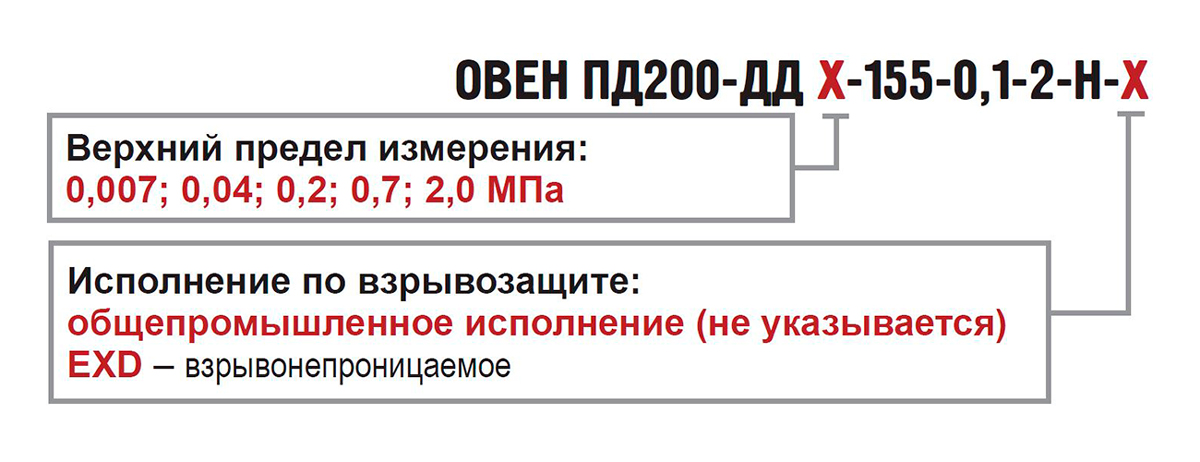

Обозначение при заказе

pd200 dd

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА
Пределы основной погрешности измерения ±0.1 % ДИ
Напряжение питания 18...42 В
Сопротивление нагрузки Не менее 250 Ом
Степень защиты корпуса IP65
Сренее время наработки 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Вес без упаковки / в упаковке 3.5 кг / 5.0 кг
Диапазон рабочих температур окружающего воздуха -20 (-40*)...+70 оС
Диапазон температур измеряемой среды -40...+100 оС
Перегрузочная способность 13 МПа
Предельное давление перегрузки 13 МПа

* Температура работы без показаний жидкокристаллической индикации

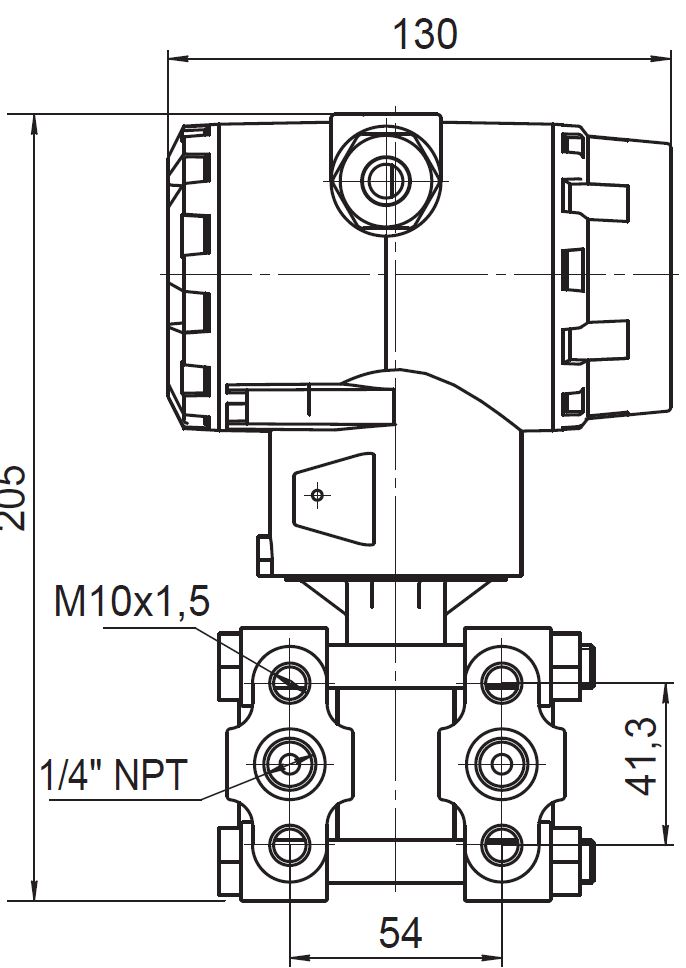

Габаритные размеры

konctruktivnoe icpolnenie datchika pd200 dd modeli 155 konctruktivnoe icpolnenie datchika pd200 dd modeli 155 2

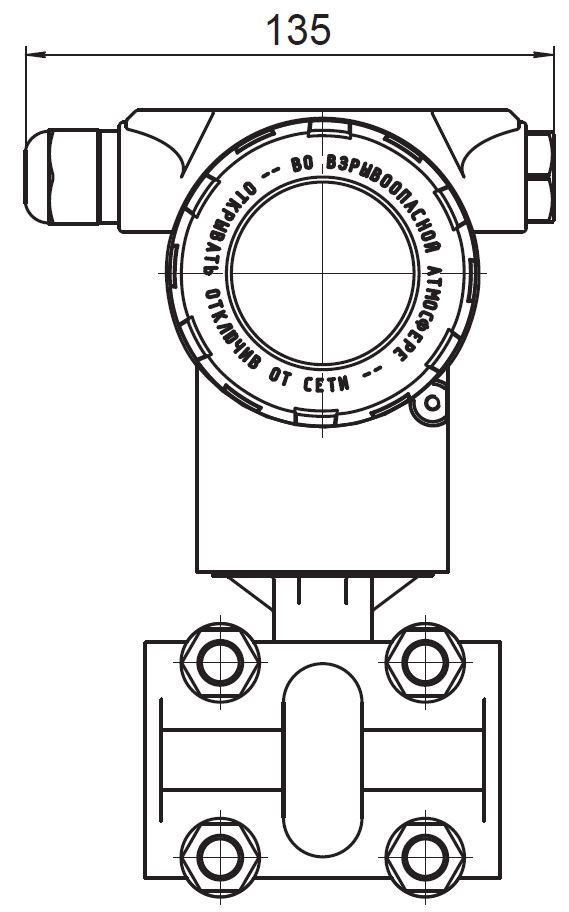

Конструктивное исполнение датчика ПД200-ДД модели 155

Винты монтажа

pd2002222

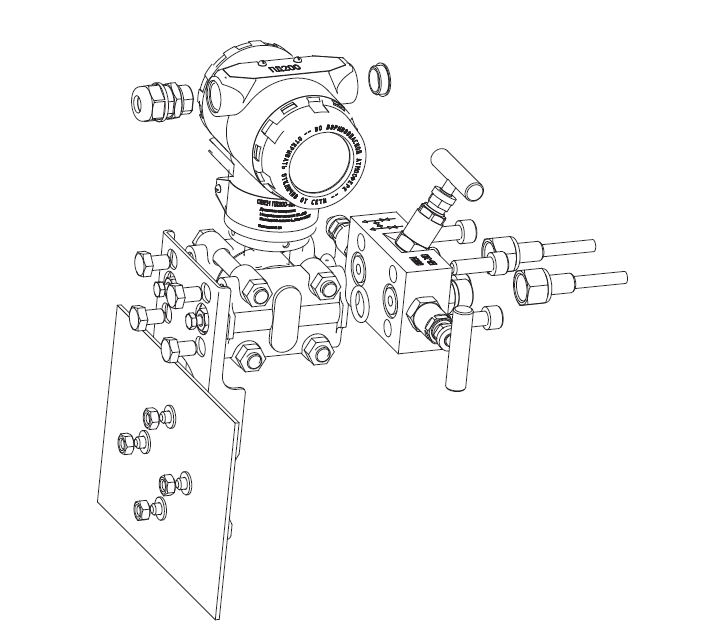

Монтаж ПД200-ДД на плоскость, к процессу через вентильный блок

pd200 2

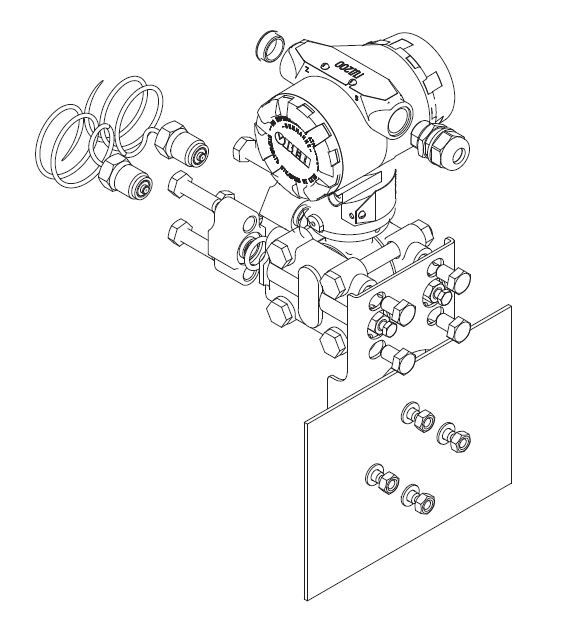

Монтаж ПД200-ДД на плоскость, к процессу через импульсные трубки

pd200 3

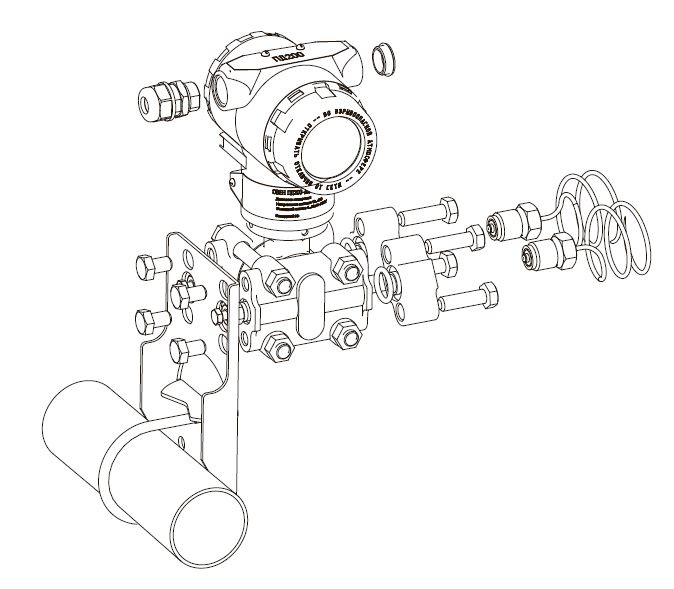

Монтаж ПД200-ДД на трубку, к процессу через импульсные трубки
