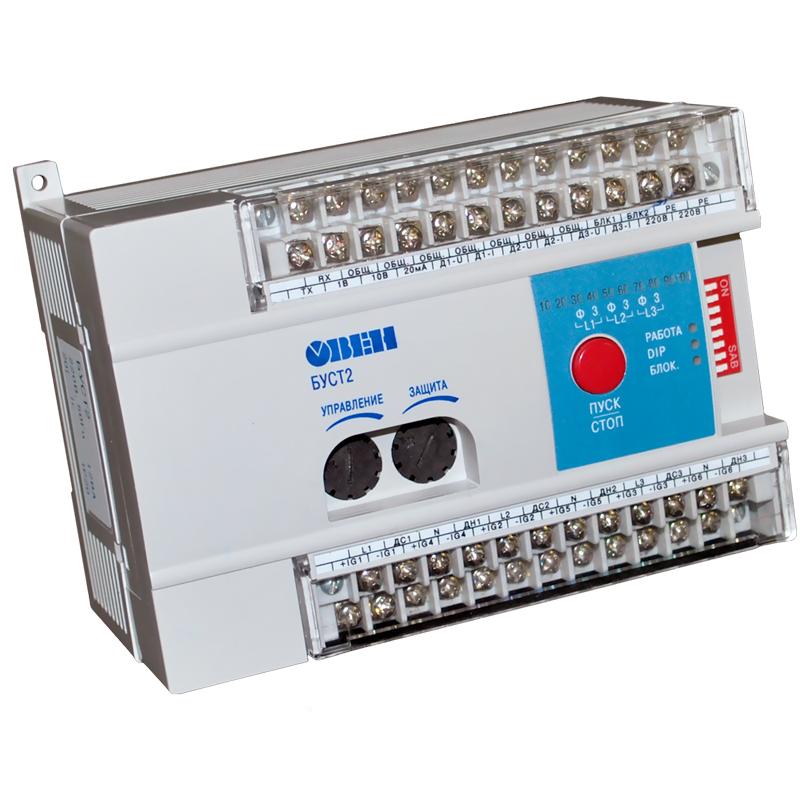

Блок управления тиристорами и симисторами БУСТ2


Производитель: Овен
Цена
ОписаниеТехнические характеристикиСхема подоключения

Назначение блока управления тиристорами и симисторами ОВЕН БУСТ2

Предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др.

БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, ОВЕН ТРМ10, ОВЕН ТРМ210, ОВЕН ТРМ251, ОВЕН ТРМ151 или ПЛК ОВЕН.

Прибор выпускается в корпусе креплением на Din - рейку.

Функциональные возможности

  • Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)...20 мА, 0...5 мА, 0...10 В, 0...1 В поступающих от регулятора
  • Управление нагрузкой, включенной «ЗВЕЗДОЙ» и «ТРЕУГОЛЬНИКОМ»
  • Управление активной и активно-индуктивной нагрузкой (cos φ>0,4)
  • Управление мощными симисторами и тиристорами с токами управления до 1,5 А
  • Ручное регулирование мощности с помощью встроенного потенциометра
  • Два метода управления симисторами или тиристорами, в зависимости от инерционности нагрузки и уровня помех в сети
  • Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
  • Светодиодная индикация уровня мощности (10 уровней от 0 до 100 %)
  • Возможность внешней блокировки управления нагрузкой
  • Работа с одно-, двух- и трехфазной нагрузкой

Переключение режимов

  • Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей
  • Мгновенный выход на заданный уровень мощности для управления низко-инерционными нагрузками

Питание

Наименование Значение
Напряжение питания, В 220
Частота, Гц 50
Допустимое отклонение напряжения питания от номинала, % -15...+10
Потребляемая мощность, ВА не более 4

Входы

Наименование Значение
Входы управления/входное сопротивление 0...1 В / 47 кОм
0...10 В / 47 кОм
0...20 мА / 50 Ом
4...20 мА / 50 Ом
Напряжение низкого уровня на входе "Блокировка", В 0...0.4
Напряжение высокого уровня на входе "Блокировка", В 2.4...5

Выходы

Наименование Значение
Импульсный ток управления, А, не менее 0.5 либо 1.5, в зависимости от настроек блока

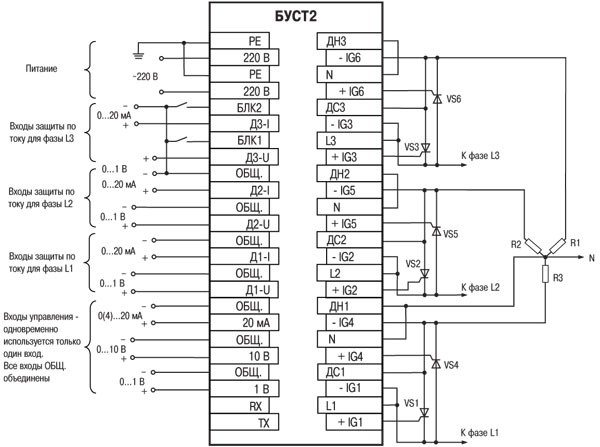

b1 bust 871 31

Схема соединения для типа подключения нагрузки "звезда с нейтралью"

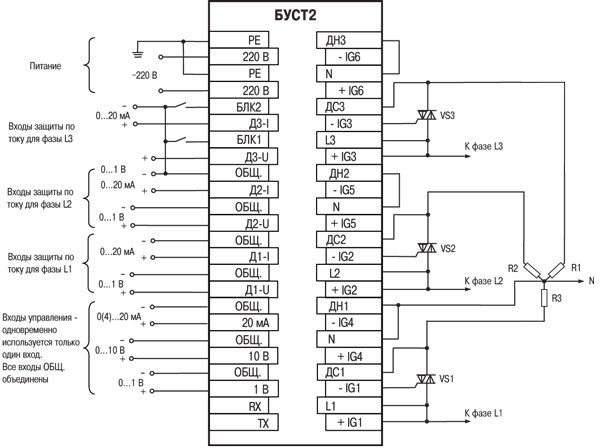

b2 bust

Схема соединения для типа подключения нагрузки "звезда с нейтралью и симисторами"

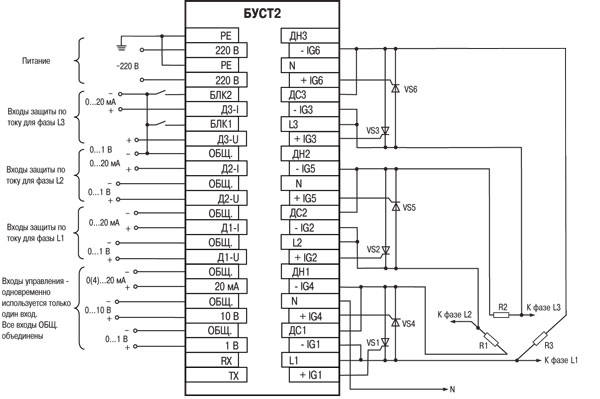

b3 bust

Схема соединения для типа подключения нагрузки "разомкнутый треугольник"

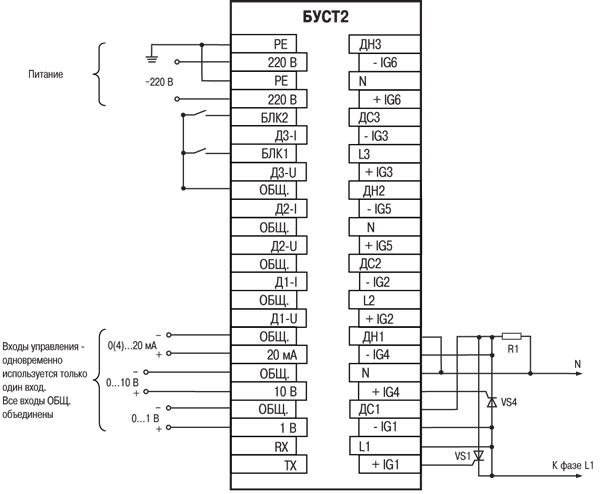

b4 bust 871 34

Схема соединения для типа подключения нагрузки "одна фаза, 220 В"

b5 re bust 871 35

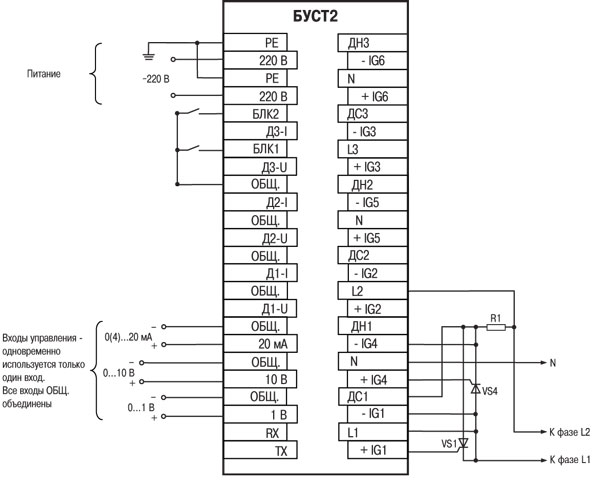

Схема соединения для типа подключения нагрузки "одна фаза, 380 В"

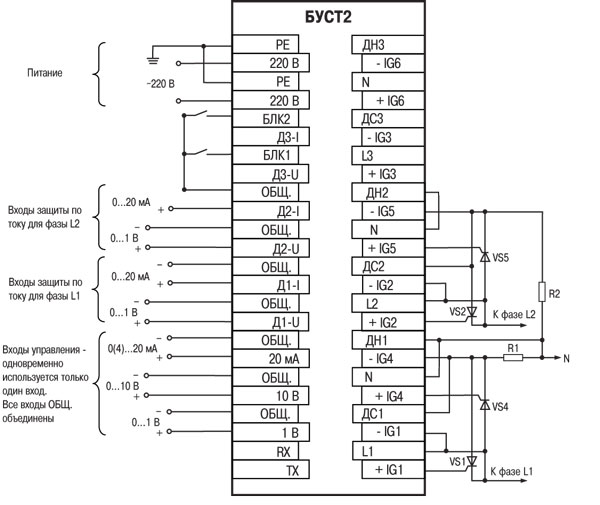

b6 re bust 871 36

Схема соединения для типа подключения нагрузки "две фазы, 220 В"

b7 re bust 871 37

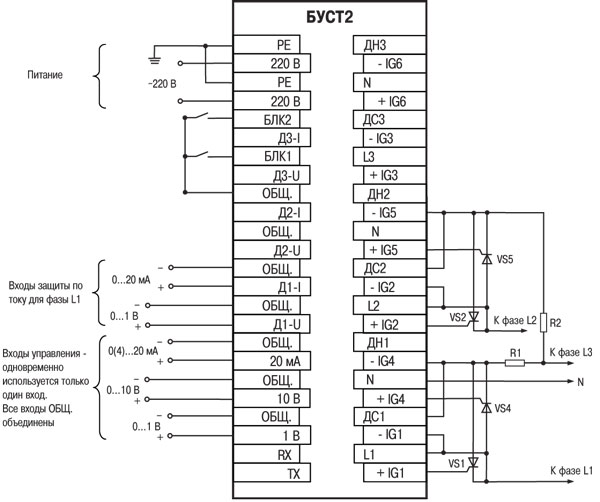

Схема соединения для типа подключения нагрузки "две фазы, 380 В"

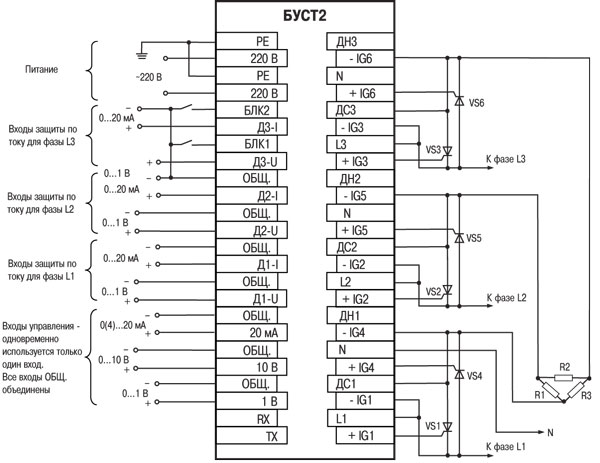

b8 re bust 871 38

Схема соединения для типа подключения нагрузки "замкнутый треугольник"

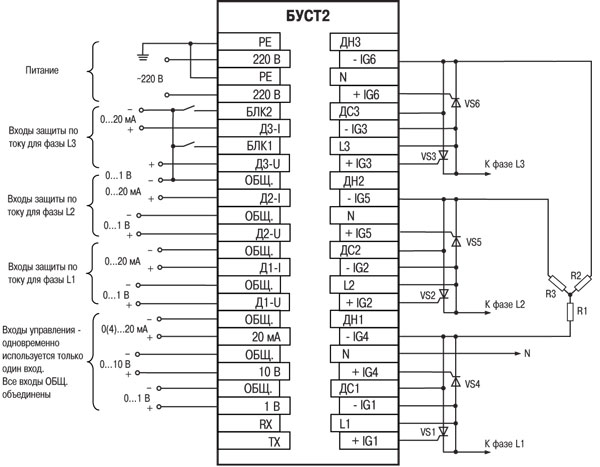

b9 re bust 871 39

Схема соединения для типа подключения нагрузки "звезда без нейтрали"

b10 re bust 871 40

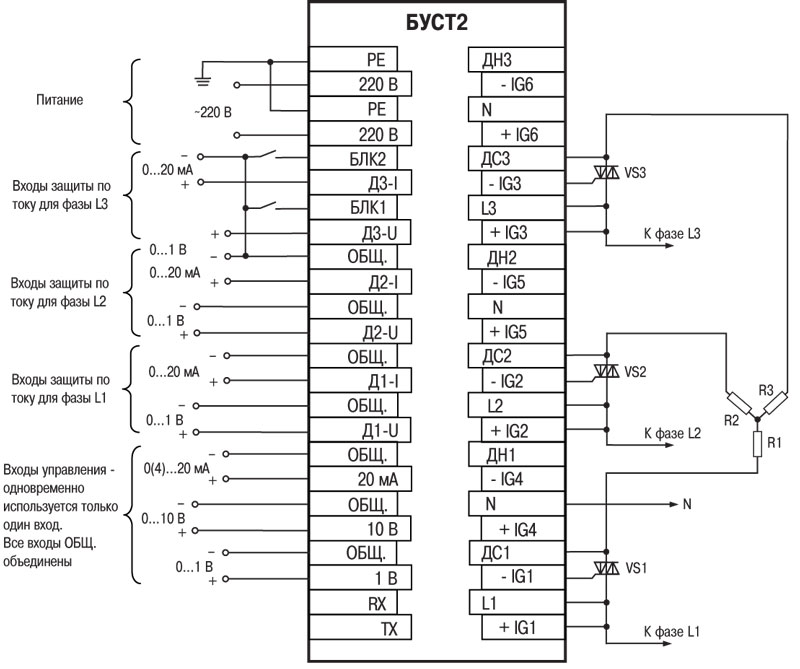

Схема соединения для типа подключения нагрузки "звезда без нейтрали" с симисторами
