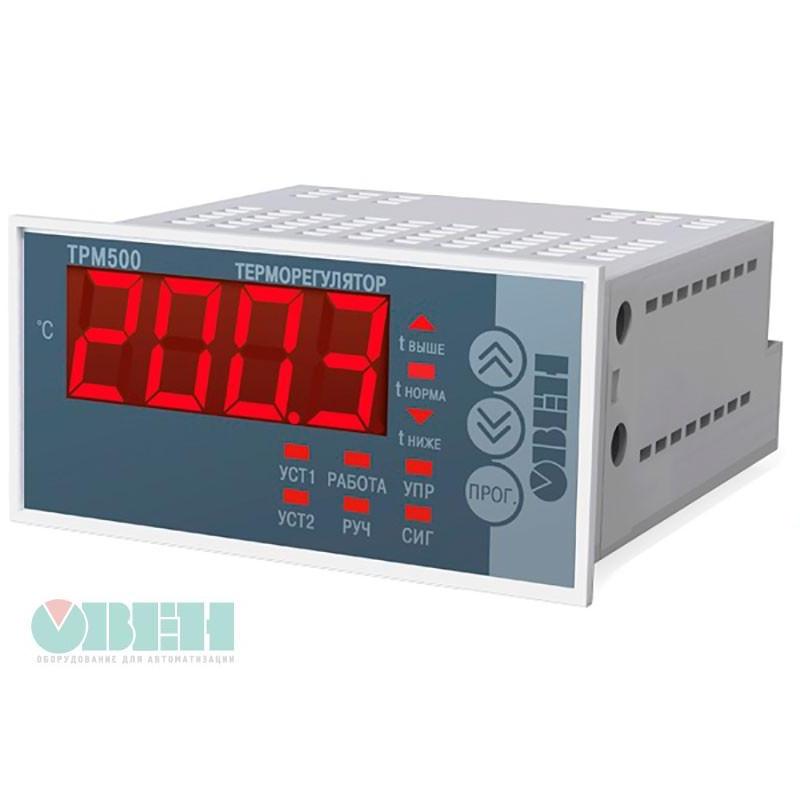

ТРМ500 экономичный терморегулятор одноканальный


Производитель: Овен
Цена
ОписаниеТехнические характеристикиМодификации и индикацияДокументация

Промышленный терморегулятор ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопластавтоматах (в том числе управления горячеканальными пресс-формами), экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другом технологическом оборудовании, в работе которого требуется управление температурой в процессе нагрева.

Возможности прибора:

Функции:

  • Управление температурой по on/off- или ПИД-закону (только режим нагревателя).
  • Светодиодная индикация нахождения температуры в заданной зоне.
  • Сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле.
  • По команде дискретного входа:
    • смена уставки с одного предустановленного значения на другое;
    • перевод работы прибора в ручной режим управления;
    • переключение режимов СТОП/ПУСК.

Входы:

  • Один универсальный вход для измерения температуры при помощи ТС и ТП.
  • Подключение ТС по 2-, 3-, 4-проводной схеме.
  • Встроенная компенсация температуры холодных концов термопары.
  • Поддержка всех распространенных в России датчиков температуры.
  • Класс точности: ТС – 0,25 %, ТП – 0,5 %.
  • Один дискретный вход для переключения режимов работы прибора.

Выходы:

Три выхода для управления нагрузкой или сигнализации:

  • Выход 1: реле для управления или сигнализации. Управление нагрузкой до 5 А или 30 А.
  • Выход 2: выход для управления твердотельными реле (0…5 В).
  • Выход 3: выход для сигнализации (до 5 А).

Эргономика:

  • Один или два индикатора (в зависимости от модификации).
  • Увеличенный индикатор: высота цифр 20 мм.
  • Удобная простая настройка с панели прибора.
  • Стандартные габариты лицевой панели (96×48 мм).
  • Современный дизайн.
Характеристика Значение
Напряжение питания 96...264 В (переменного)
Потребляемая мощность не более 5 Вт
Поддержка типов датчиков
    ТС 50\100\500\1000 (M, Cu, П, Pt), 53М
    ТП L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность
   ТС 0,25%
   ТП 0,5%
Время опроса входа
  0,3 с (3-х проводная схема подключения)
    ТС 0,2 с (2-х и 4-х проводная схема подключения)
    ТП 0,2 с
Схема подключения ТС 2-х, 3-х или 4-х проводная
Компенсация холодных концов ТП встроенная
Сопротивление линии связи "прибор-датчик"
    для ТС не более 15 Ом
    для ТП не более 100 Ом
Сопроитивление внешнего ключа
    В замкнутом состоянии не более 70 Ом
    В разомкнутом состоянии не менее 1000 Ом
Типы ВУ
    Выход 1 Реле электромеханическое 5А (стандарт)/30А (опция)
    Выход 2 Логический выход под управление ТТР
    Выход 3 Реле электромеханическое 3А
Логические уровни выхода 3 (для ТТР)
    низкий уровень (ТТР закрыто)
    высокий уровень (ТТР открыто) 4...5.5 В
Допустимый ток на выходе 3 (для ТТР) 25...40 мА
Габариты корпуса, тип 96х48х100 мм, Щ2
Условия эксплуатации
    температура окружающего воздуха -20...+50 оС
    влажность 30...80% при температуре +35 оС
Гарантийный срок обслуживания 5 лет

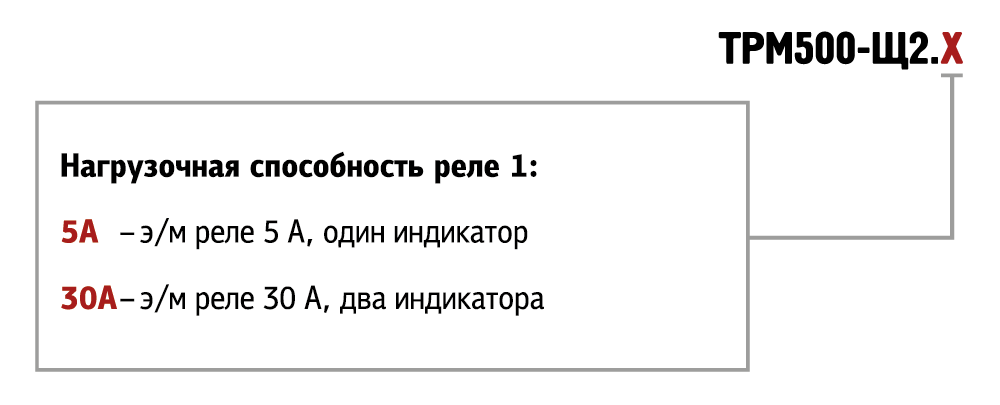

Модификации

trm500 sh2.x

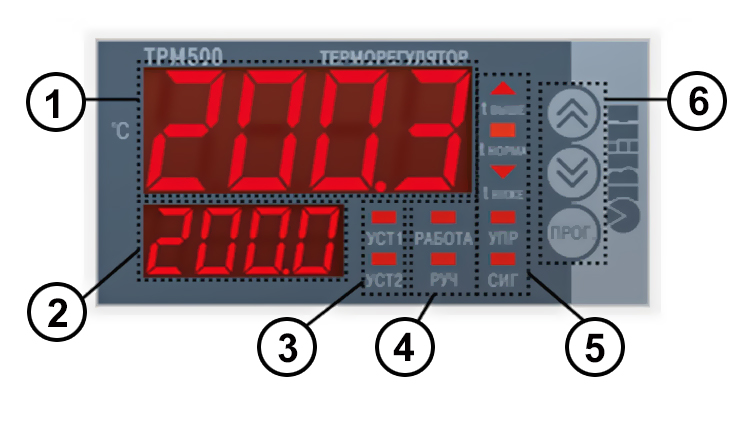

Индикация

trm500 ind1

1 ЦИ1 - Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления; название группы параметров,
значение параметра в режиме настройки.
------- Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации).
2 ЦИ2 (опция) - Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение
параметра в режиме настройки
3 УСТ1 - светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1.
УСТ2 - светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2.
Примечание - при работе по сумме уставок - УСТ1 и УСТ2 светятся одновременно.
4 РАБОТА - светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора
РУЧ - светится в режиме ручного управления
5 t выше - светится при Тизм > Верхнего порога сигнализации
t норм - светится при Тизм находится между верхним и нижним порогом сигнализации
t ниже - светится при Тизм > Нижнего порога сигнализации
УПР - светится при выключенном ВУ1 или ВУ3
СИГ - светится при ошибке на измерительном входе и/или выходе за порог сигнализации
6 ВВЕРХ - Кратковременное нажатие - увеличение значения параметра в режиме настройки. Длительное нажатие - переход в конец
списка группы параметров (Out) в режиме настройки.
ВНИЗ - уменьшение значения параметра в режиме настройки

Сертификат средств измерений ТРМ500

Декларация о соответствии на ТРМ500

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ500

Инструкция по работе с ДС-ТРМ500

Руководство по программированию ТРМ500

Руководство по эксплуатации ТРМ500
