ТРМ212 ПИД-регулятор для управления задвижками и трехходовыми клапанами с RS-485

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение прибора ОВЕН ТРМ212

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

  • в системах ГВС, газового и парового отопления;
  • в теплообменных аппаратах (пастеризаторах);
  • при подаче охлаждающей жидкости в контурах водяных охладителей;
  • при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

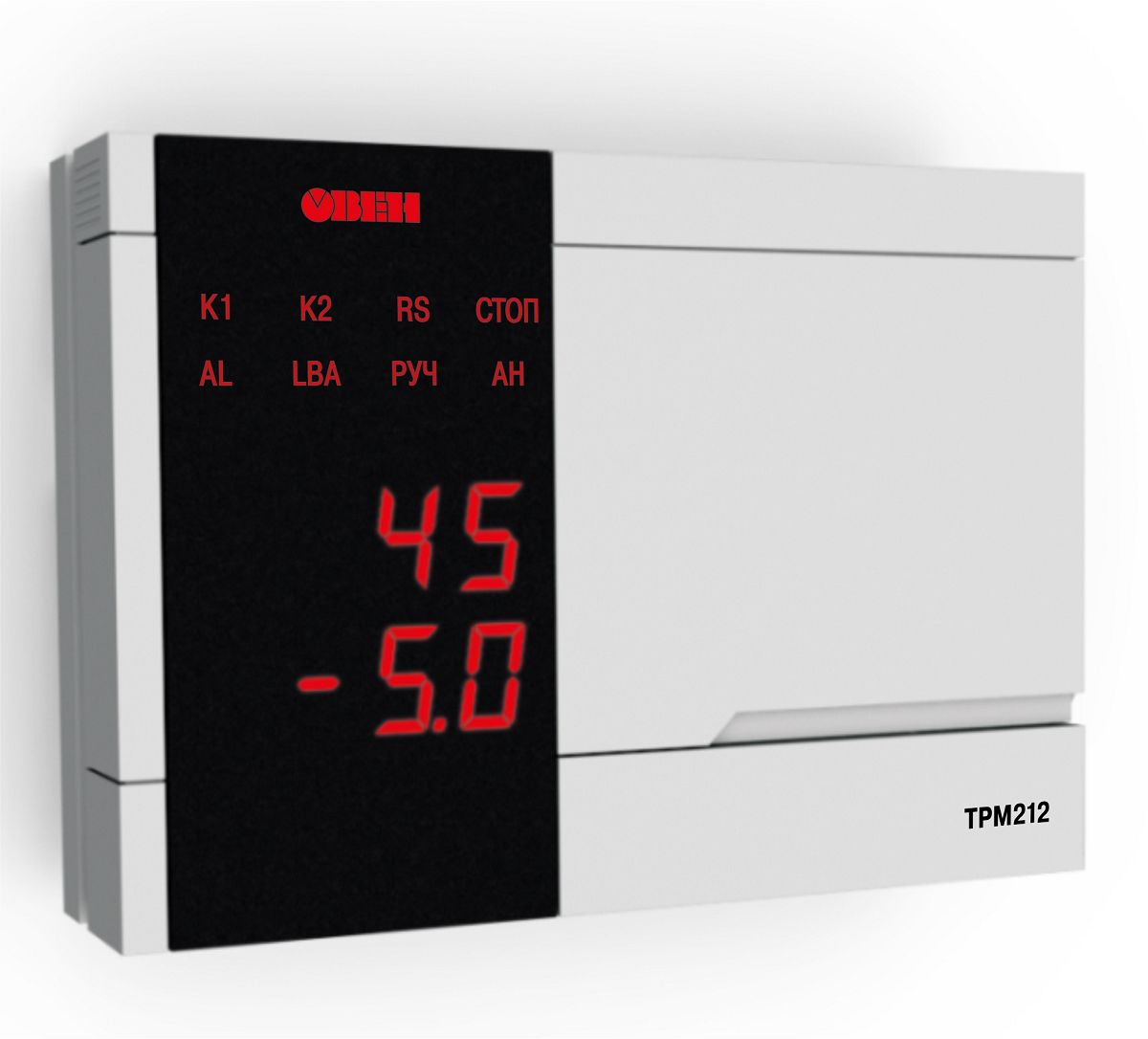

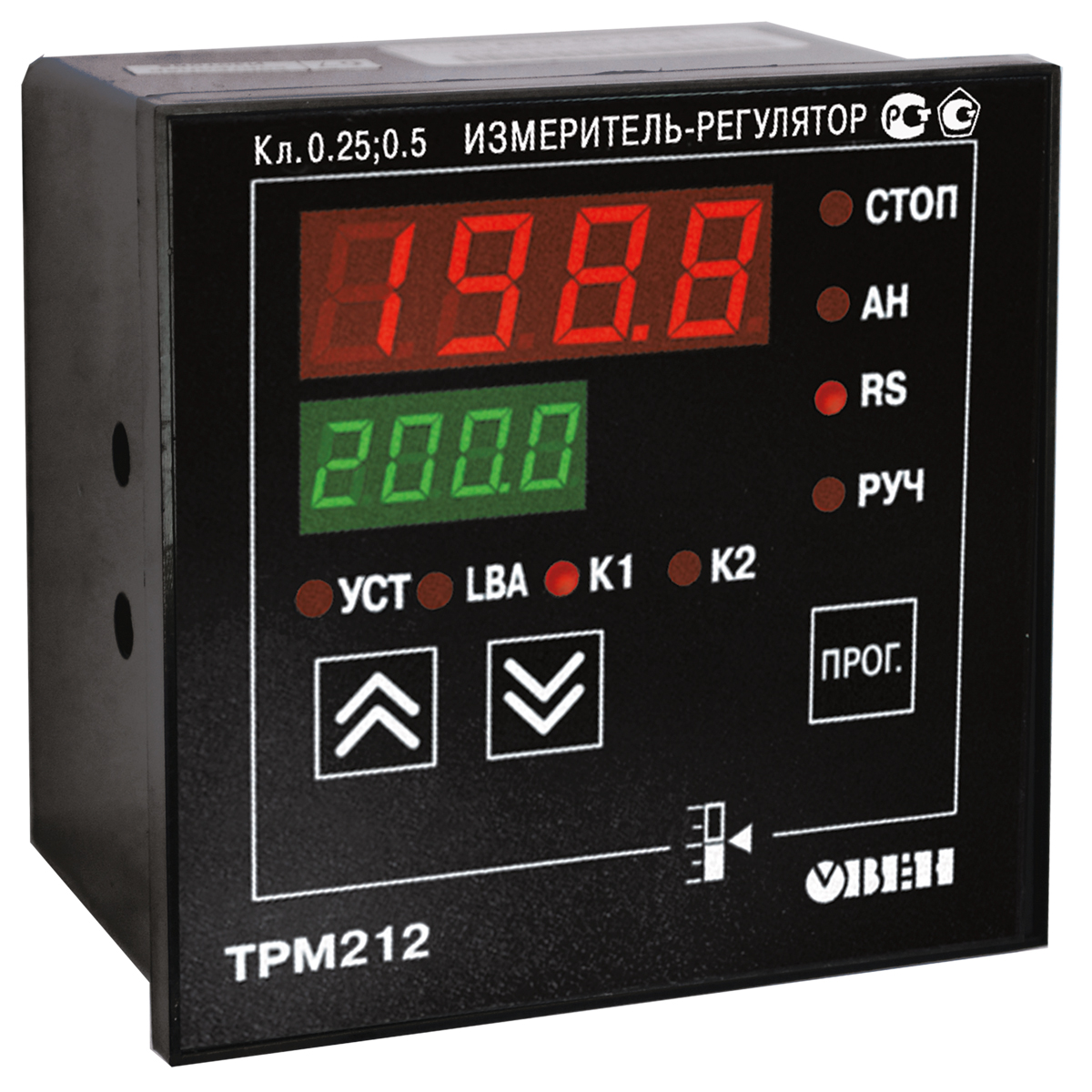

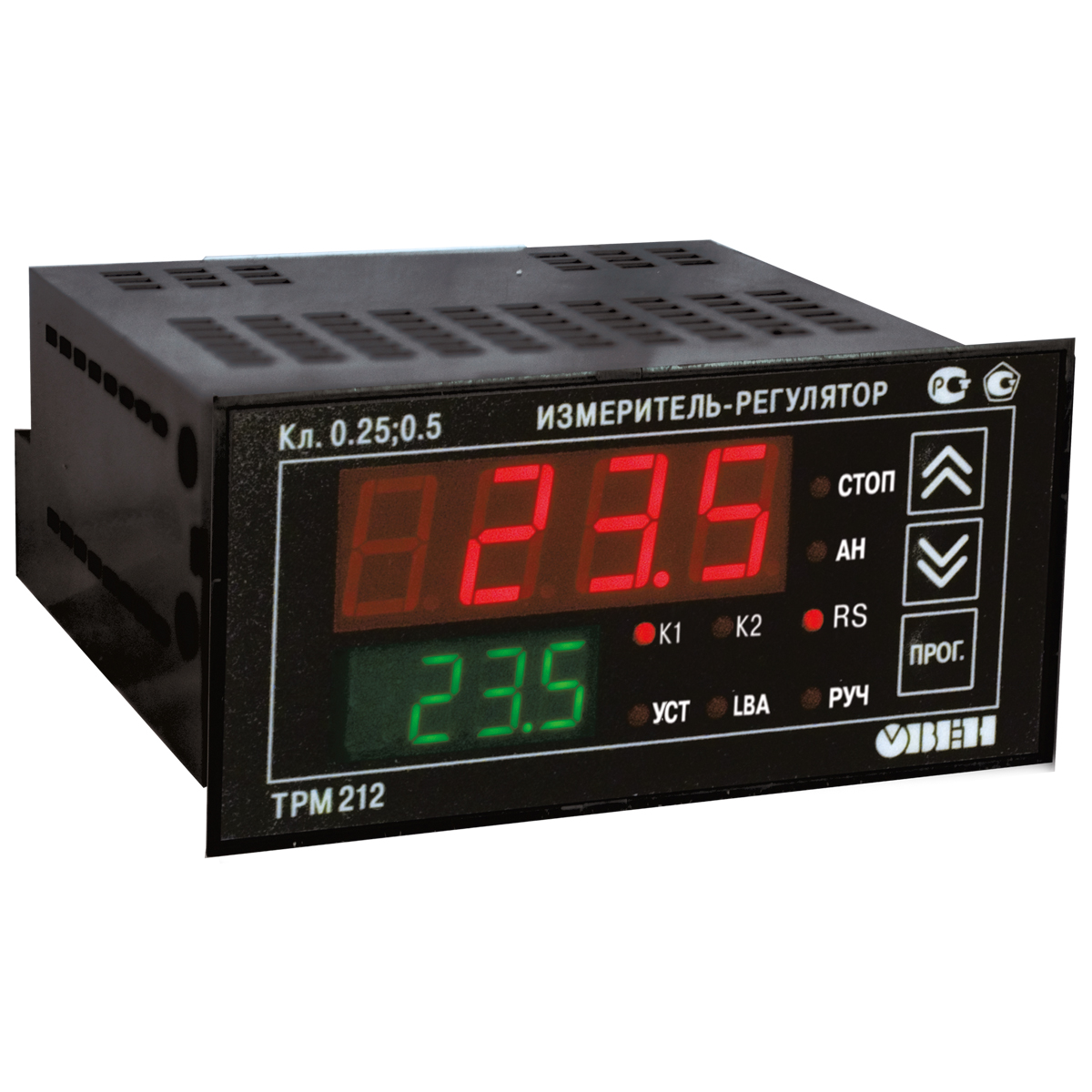

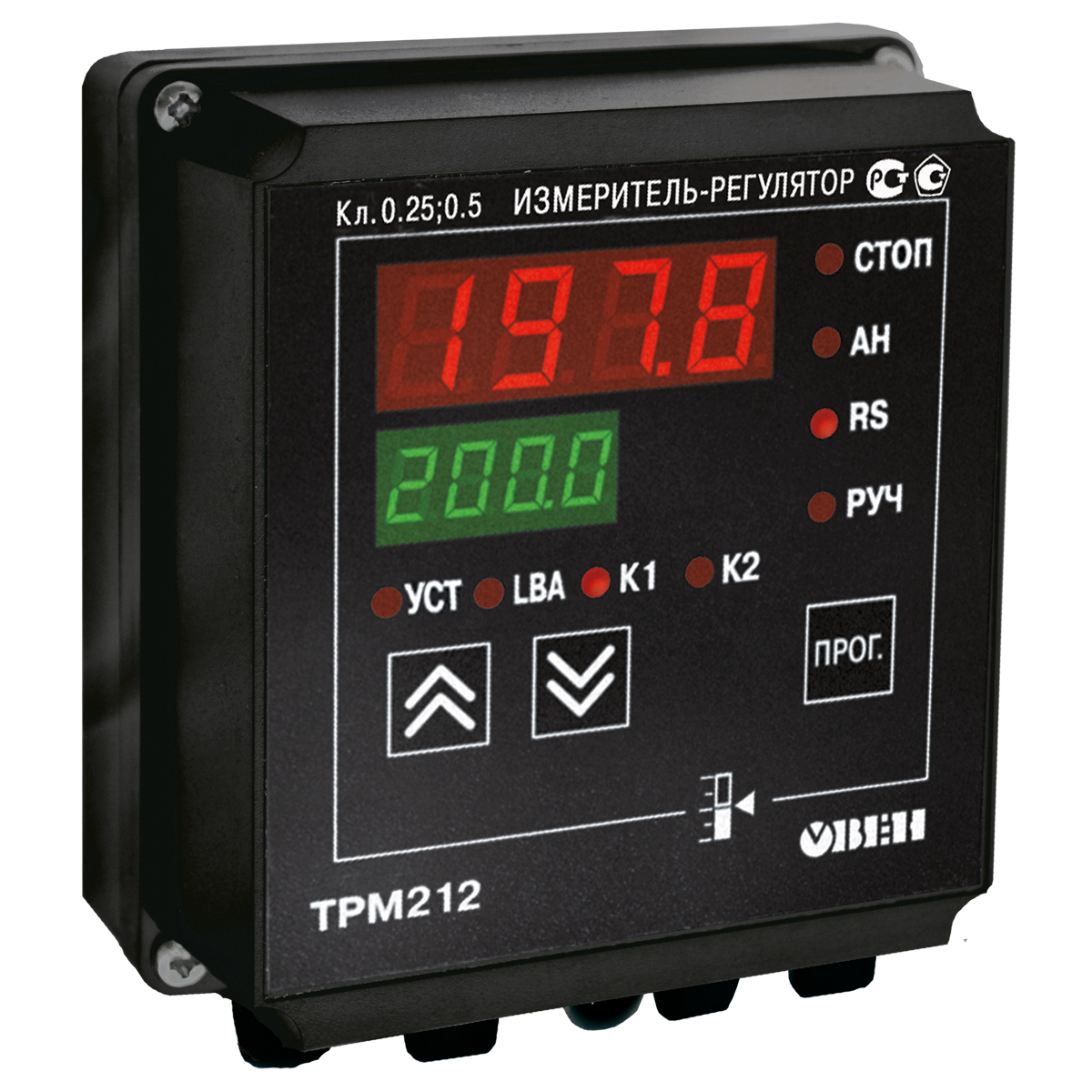

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Основные функции прибора ОВЕН ТРМ212

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Возможность работы с датчиками, имеющими квадратичную характеристику
  • Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
  • Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
  • ПИД-регулирование измеренной или вычисленной величины с использованием:
    – электропривода запорно-регулирующего (КЗР) или трехходового клапана
    – задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
  • Подключение датчика положения задвижки ко входу 2
  • График коррекции уставки регулятора по величине, измеренной на втором входе
  • Дистанционный пуск и остановка ПИД-регулятора
  • Сигнализация об обрыве в цепи регулирования (LBA)
  • Встроенный интерфейс RS'485 (протокол ОВЕН, Modbus ASCI/RTU)
  • Конфигурирование на ПК или с лицевой панели прибора
  • Уровни защиты настроек для разных групп специалистов

Питание

Напряжение питания 90...245 В переменного тока
Частота напряжения питания 47...63 Гц

Функции входов

Количество универсальных входов 2
Функции входа 1 измерительный
Функции входа 2 измерительный (в т.ч. датчик положения)
дополнительный (динстанционный пуск/ остановка регулирования)

Универсальные измерительные входы

Типы вхлдных датчиков и сигналов, подключаемых к измерительных входам см. таблицу "Характеристики измерительных датчиков"
Время опроса входа не более 1 с
Входное сопротивление при подключении сигнала:
- тока 100 Ом ± 0.1 % (при подключении внешнего резистора)
- напряжения не менее 100 кОм
Предел допустимой погрешности:
- при использовании преобразователя термоэлектрического (термопары) ± 0.25 %
- для остальных видов сигналов ± 0.5 %

Дополнительный вход (вход 2)

Сопротивление внешнего ключа:
- в сотоянии "замкнуто" не менее 1 кОм
- в сотоянии "разомкнуто" более 100 кОм


Выходы

Количество выходных устройств 2

Интерфейс связи

Тип интерфейса RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса
Щитовой Щ1 96х96х70 мм, IP54*
Щитовой Щ2 96х48х100 мм, IP54*
Настенный Н 130х105х65 мм, IP44
Настенный Н2 150х105х35 мм, IP20
* со стороны передней панели

Характеристики выходных устройств

Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле 1 А при 220 В 50...60 Гц, cos φ > 0.4 или 30 В пост. тока
К транзисторная оптопара структуры n-p-n типа 200 мА при 40 В пост. тока
С симисторная оптопара 50 мА при 240 В (в импульсном режиме до 0.5 А)
И цифроаналоговый преобразователь "параметр-ток 4...20 мА" нагрузка 0...1000 Ом, напряжение питания 15...32 В пост. тока
У цифроаналоговый преобразователь "параметр-напряжение 0...10 В" нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т выход для управления твердотельным реле Выходное напряжение 4...6 В, максимально выходной ток 50 мА

Характеристики датчиков и входных сигналов

Тип датчика Диапазон измерений
ТСП50 W100 = 1.385 -200...+750 оС
ТСП100 W100 = 1.385 (Pt 100) -200...+750 оС
ТСП50 W100 = 1.391 -200...+750 оС
ТСП100 W100 = 1.391 -200...+750 оС
ТСП гр. 21 (R0 = 46 Ом, W100 = 1.391) -200...+750 оС
ТСМ50 W100 = 1.426 -50...+200 оС
ТСМ100 W100 = 1.426 -50...+200 оС
ТСМ гр. 23 (R0 = 53 Ом, W100 = 1.426) -50...+200 оС
ТСМ50 W100 = 1.428 -190...+200 оС
ТСМ100 W100 = 1.428 -190...+200 оС
термопара ТВР (А-1) 0...+2500 оС
термопара ТВР (А-2) 0...+1800 оС
термопара ТВР (А-3) 0...+1800 оС
термопара ТПР (В) -200...+1800 оС
термопара ТЖК (J) -200...+1200 оС
термопара ТХА (К) -200...+1300 оС
термопара ТХК (L) -200...+800 оС
термопара ТНН (N) -200...+1300 оС
термопара ТПП (R) 0...+1750 оС
термопара ТПП (S) 0...+1750 оС
термопара ТМК (Т) -200...+400 оС
ток 0...5 мА 0...100 %
ток 0...20 мА 0...100 %
ток 4...40 мА 0...100 %
напряжение -50...+50 мВ 0...100 %
напряжение 0...1 В 0...100 %
датчик положения задвижки резистивный до 2 кОм 0...100 %
датчик положения задвижки токовый 0...20 мА 0...100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора +1...+50 оС
Атмосферное давление 84...160.7 кПа
Относительная влажность воздуха (при 35 оС) 30...80 %

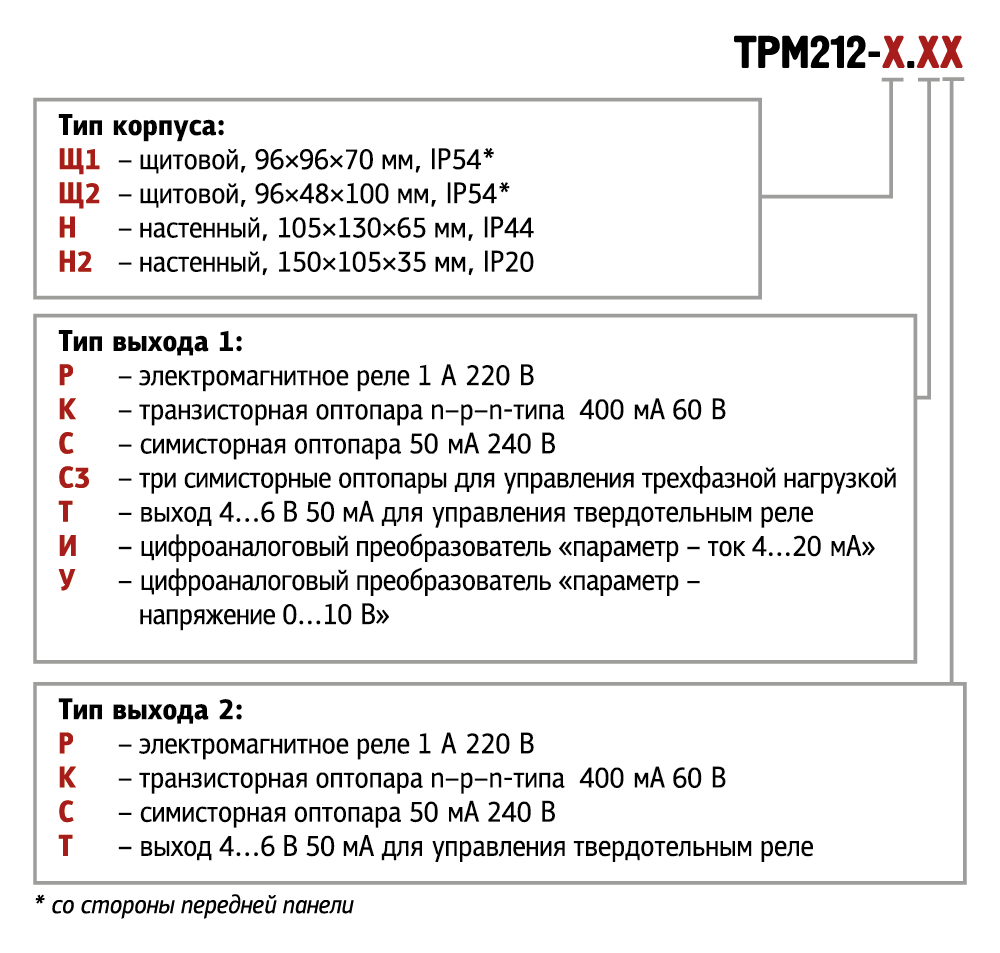

Модификации

trm212 x.xx

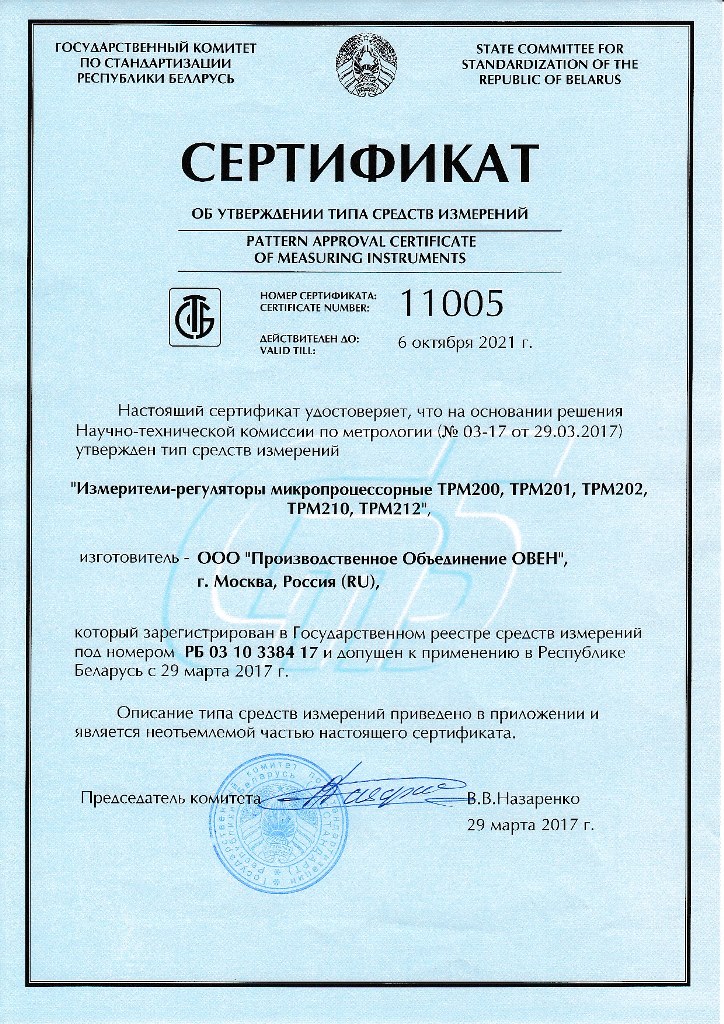

Сертификат средств измерений ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ2хх

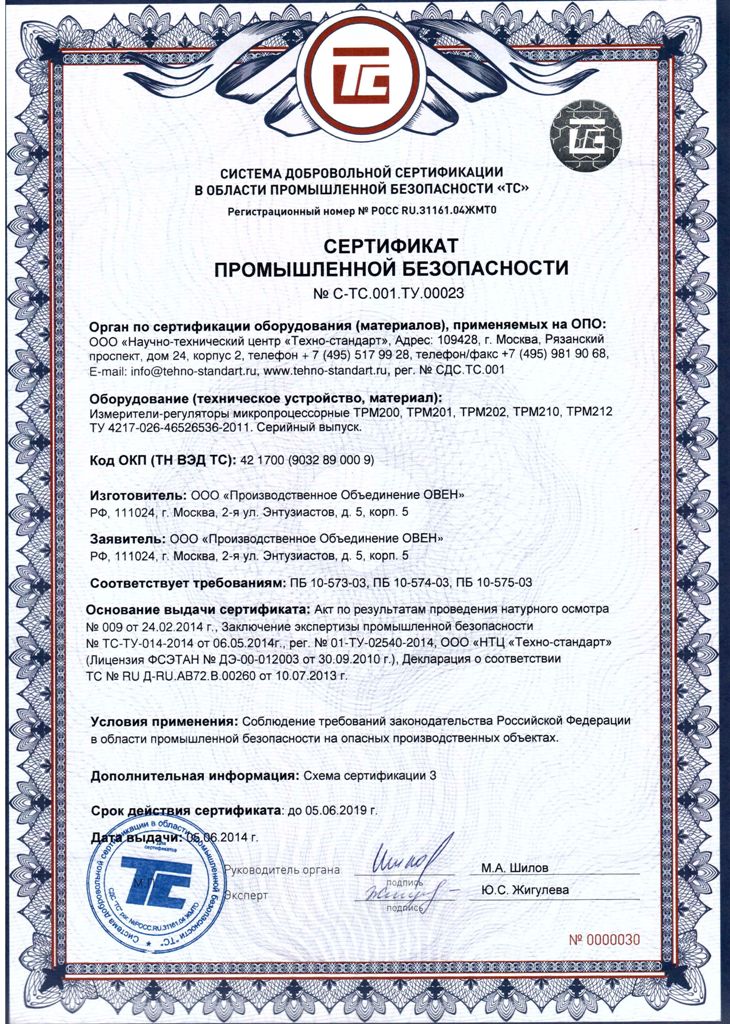

Сертификат промышленной безопасности на ТРМ2хх

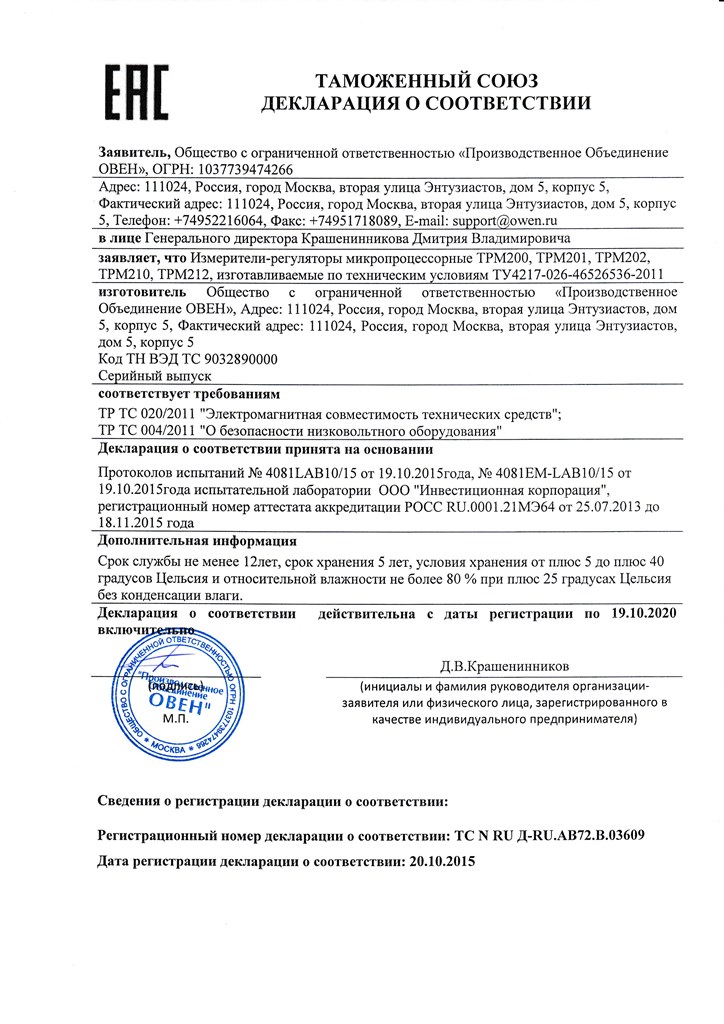

Декларация о соответствии на ТРМ2хх

Краткая инструкция ТРМ212

Краткая инструкция "Архиватор ТРМ2хх"

Краткая инструкция ТРМ212 (по работе с Modbus)

Руководство по эксплуатации ТРМ212
