ТРМ210 ПИД-регулятор одноканальный с RS-485

Array
Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение ПИД-регулятора ОВЕН ТРМ210

ОВЕН ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т.п.

Класс точности регулятора 0,5/0,25.

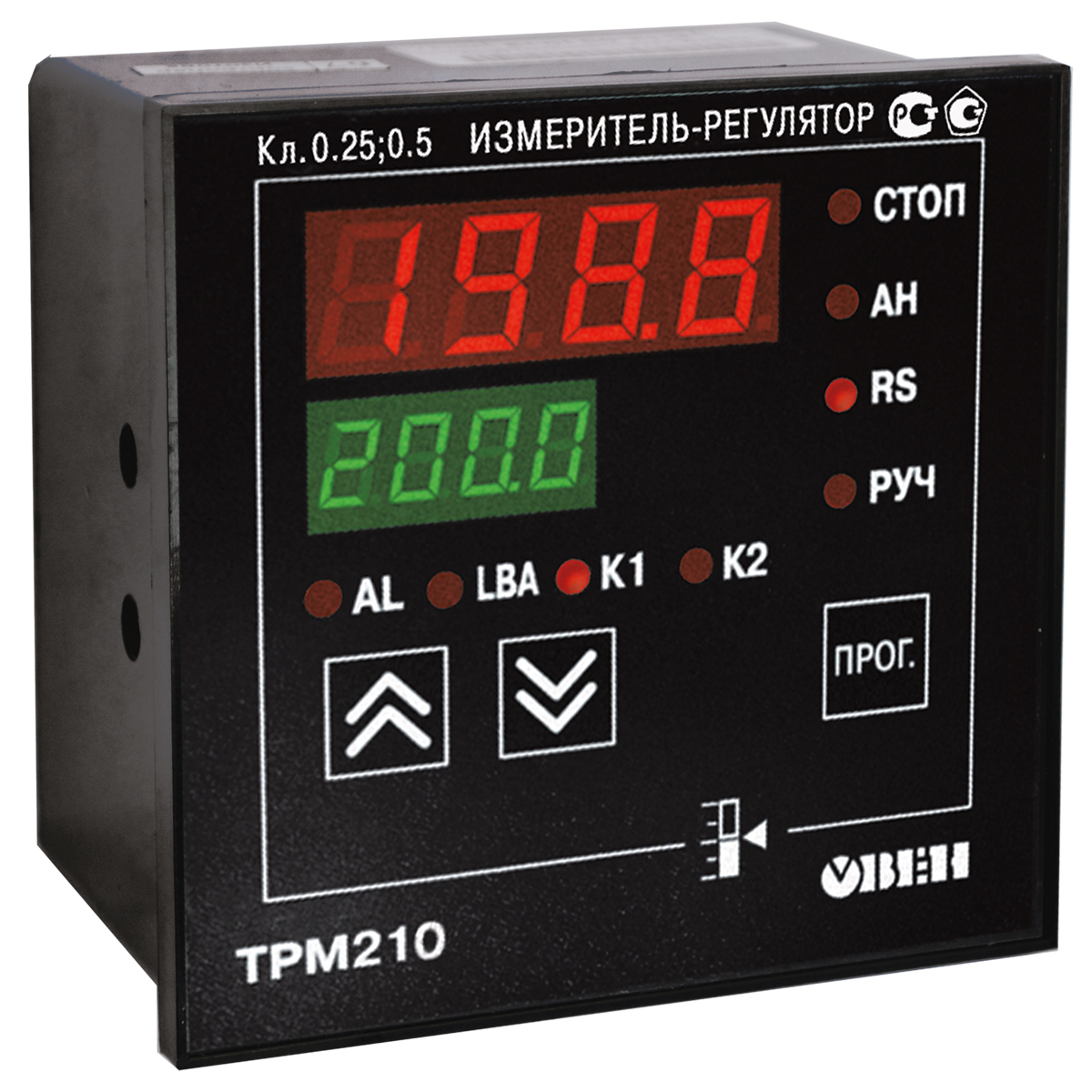

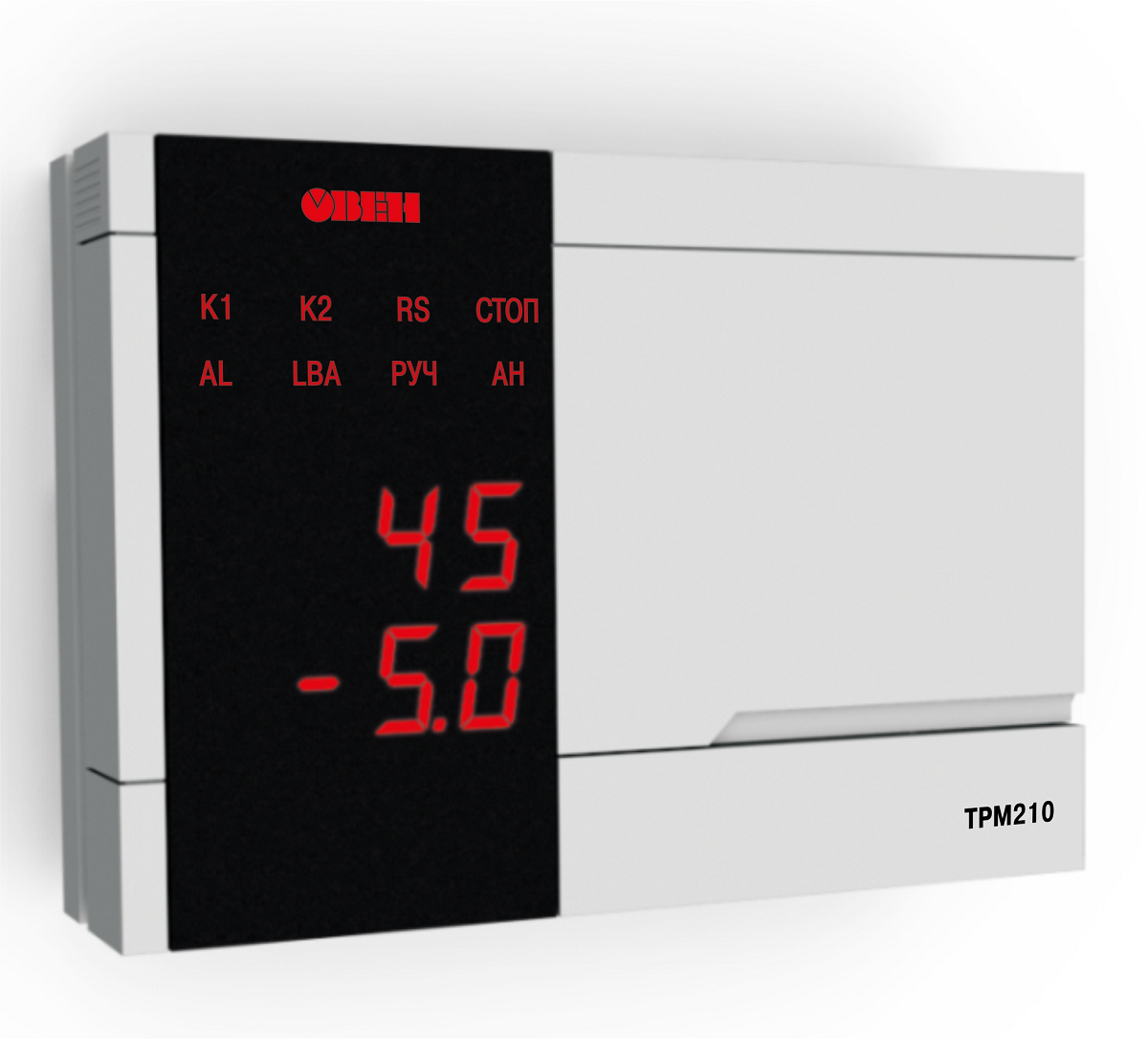

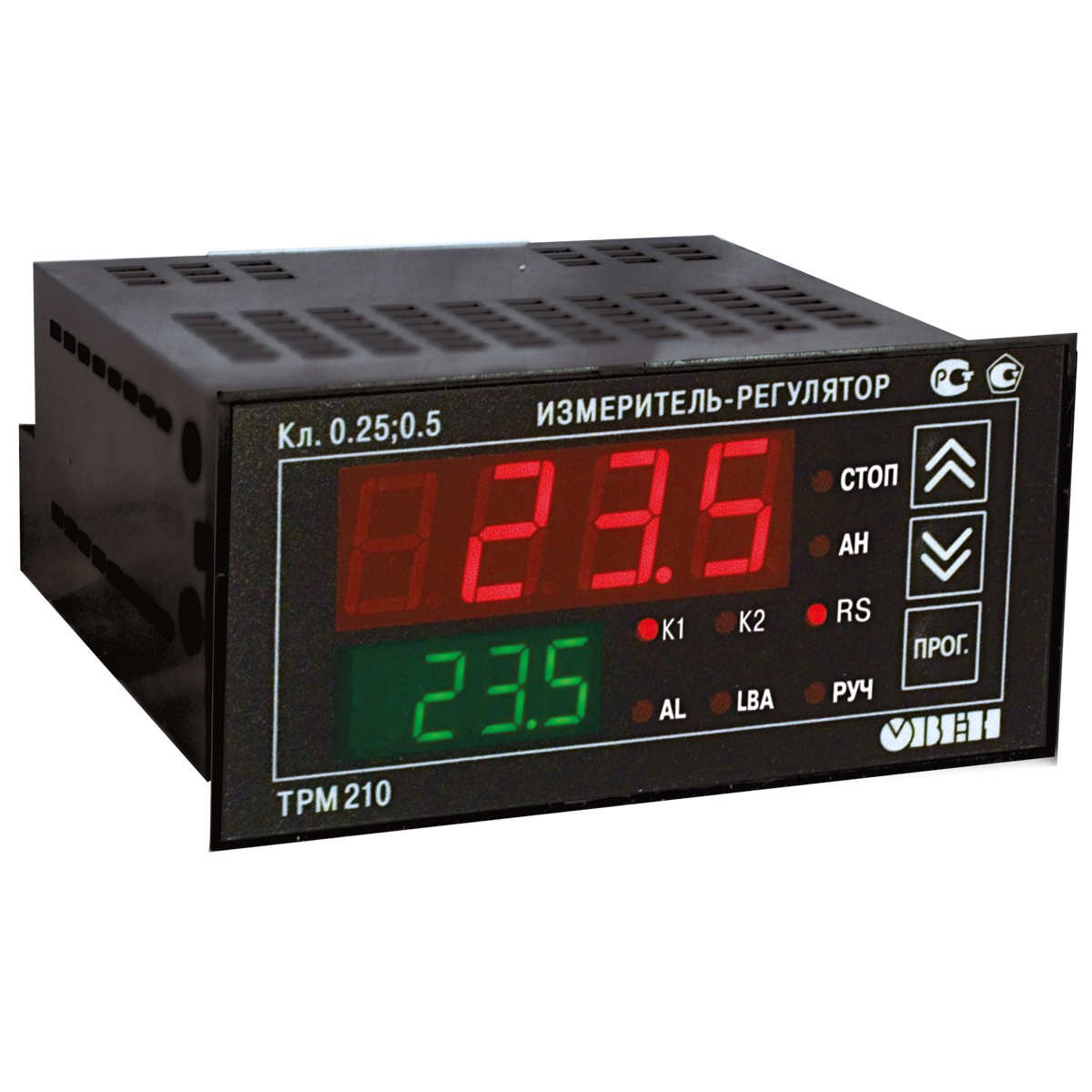

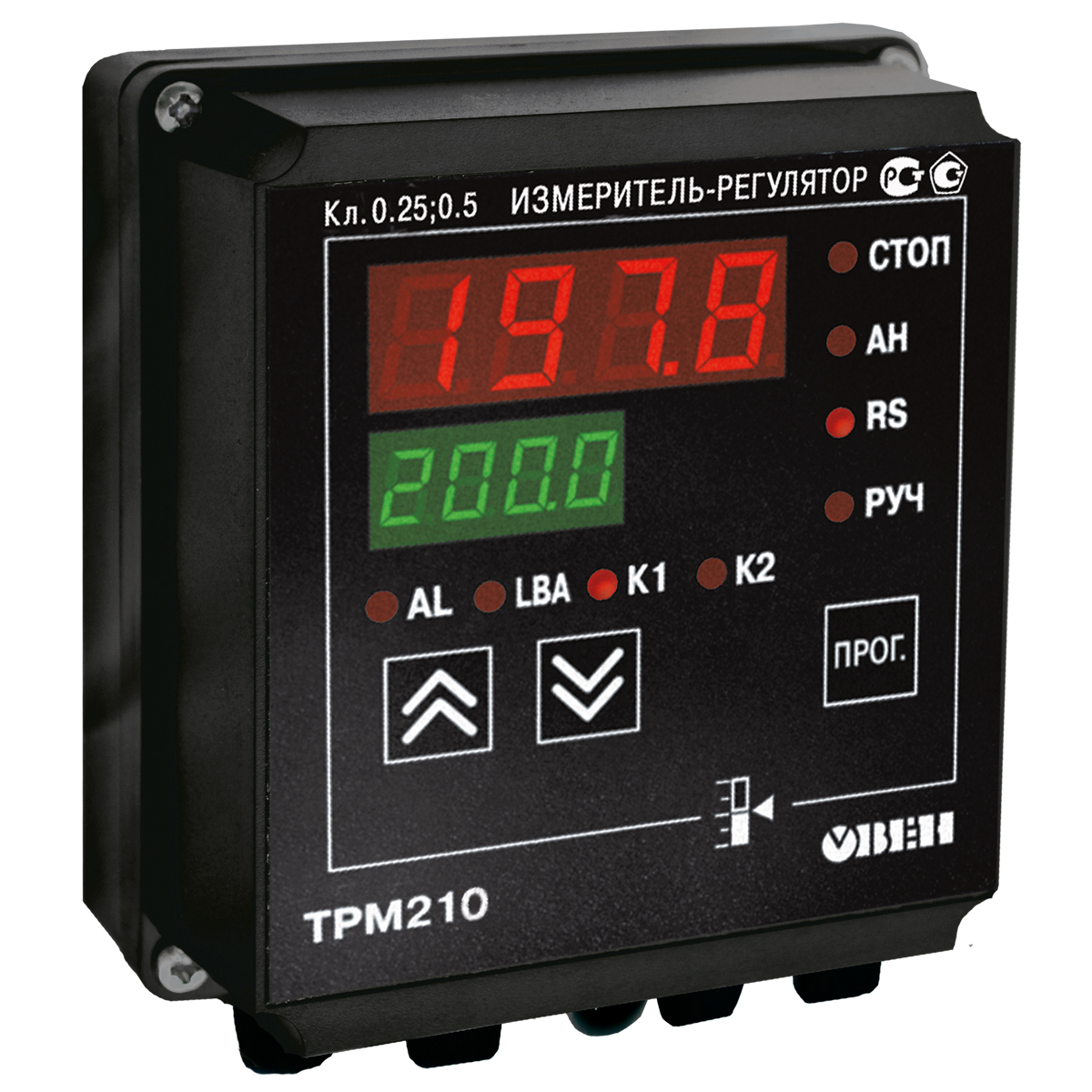

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Функциональные возможности ПИД - регулятора ОВЕН ТРМ210

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму
  • Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
  • Сигнализация об аварийной ситуации двух типов:
    – о выходе регулируемой величины за заданные пределы;
    – об обрыве в цепи регулирования (LBA).
  • Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
  • Бесконтактное управление нагрузкой через внешнее твердотельное реле
  • ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
  • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
  • Конфигурирование на ПК или с передней панели прибора
  • Уровни защиты параметров для разных групп специалистов

Питание

Напряжение питания 90...245 В перемнного тока
Частота напряжения питания 47...63 Гц


Универсальный вход 1

Типы входных датчиков сигналов см. таблицу "Характеристики измерительных датчиков"
Время опроса входа 1 с
Входное сопротивлление при подключении источника сигнала
- тока  100 Ом ± 0.1 % (при подключении внешнего резистора)
- напряжения не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра
- при использовании преобразователя термоэлектрического (термопары) ± 0.25 %
- для остальных видов сигналов ± 0.5 %

Дополнительный вход 2

Сопротивление внешнего ключа:
- в сотоянии "замкнуто" 0...1 кОм
- в состоянии "разомкнуто" более 100 кОм

Выходы

Количество выходных устройств 2

Интерфейс связи

Тип интерфейса RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса:
Щитовой Щ1 96х96х70 мм, IP54*
Щитовой Щ2 96х48х100 мм, IP54*
Настенный Н 130х105х65 мм, IP44
Настенный Н2 150х105х35 мм, IP20
* со стороны передней панели

Характеристика выходных устройств

Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р Электромагнитное реле 1 А (ПИД-регулирование)
8 А (сигнализация)
при 220 В 50...60 Гц, cos φ > 0.4 или 30 В пост. тока
К транзисторная оптопара структуры n-p-n типа 200 мА при 50 В пост. тока
С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0.5 А
(симистор вкл. с частотой не более 50 Гц и tимп = 5 мс)
И цифроаналоговый преобразователь "параметр-ток 4...20 мА" нагрузка 0...1000 Ом, напряжение питания 10...30 В пост. тока
У цифроаналоговый преобразователь "параметр-напряжение 0...10 В" нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т выход для управления твердотельным реле выходное напряжение 4...6 В, максимальный выходной ток 50 мА

Характеристики измерительых датчиков

Код in-t Тип датчика Диапазон измерений
r385 ТСП 50 W100 = 1.385 -200...+750 оС
r.385 ТСП100 W100 = 1.385 (Pt 100) -200...+750 оС
r391 ТСП50 W100 = 1.391 -200...+750 оС
r.391 ТСП100 W100 = 1.391 -200...+750 оС
r-21 ТСП гр. 21 (R0 = 46 Ом, W100 = 1.391) -200...+750 оС
r426 ТСМ50 W100 = 1.426 -50...+200 оС
r.426 ТСМ100 W100 = 1.426 -50...+200 оС
r-23 ТСМ гр. 23 (R0 = 53 Ом, W100 = 1.426) -50...+200 оС
r428 ТСМ50 W100 = 1.428 -190...+200 оС
r.428 ТСМ100 W100 = 1.428 -190...+200 оС
Е_А1 термопара ТВР (А-1) 0...+2500 оС
Е_А2 термопара ТВР (А-2) 0...+1800 оС
Е_А3 термопара ТВР (А-3) 0...+1800 оС
Е_ _b термопара ТПР (В) +200...+1800 оС
Е_ _J термопара ТЖК (J) -200...+1200 оС
Е_ _К термопара ТХА (К) -200...+1300 оС
Е_ _L термопара ТХК (L) -200...+800 оС
Е_ _n термопара ТНН (N) -200...+1300 оС
Е_ _r термопара ТПП (R) 0...+1750 оС
Е_ _S термопара ТПП (S) 0...+1750 оС
Е_ _t термопара ТМК (Т) -200...+400 оС
i 0_5 ток 0...5 мА 0...100 %
i 0.20 ток 0...20 мА 0...100 %
i 4.20 ток 4...20 мА 0...100 %
U-50 напряжение -50...+50 мВ 0...100 %
U0_1 напряжение 0...1 В 0...100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора +1...+50 оС
Атмосферное давление 86...106.7 кПа
Относительная влажность воздуха (при 35 оС) 30...80 %

Модификации

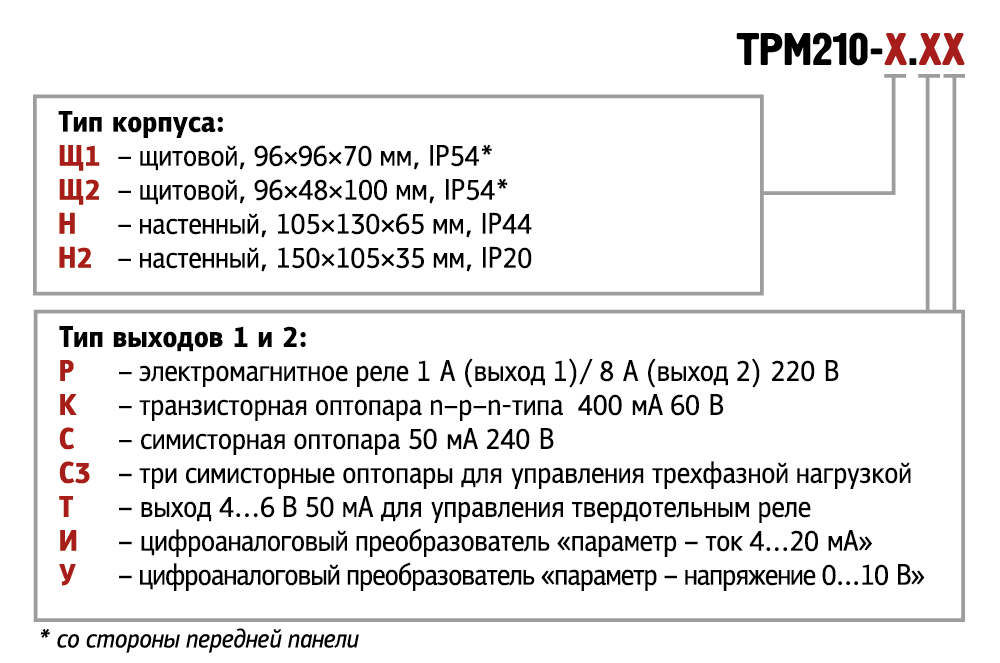

trm210 x.xx

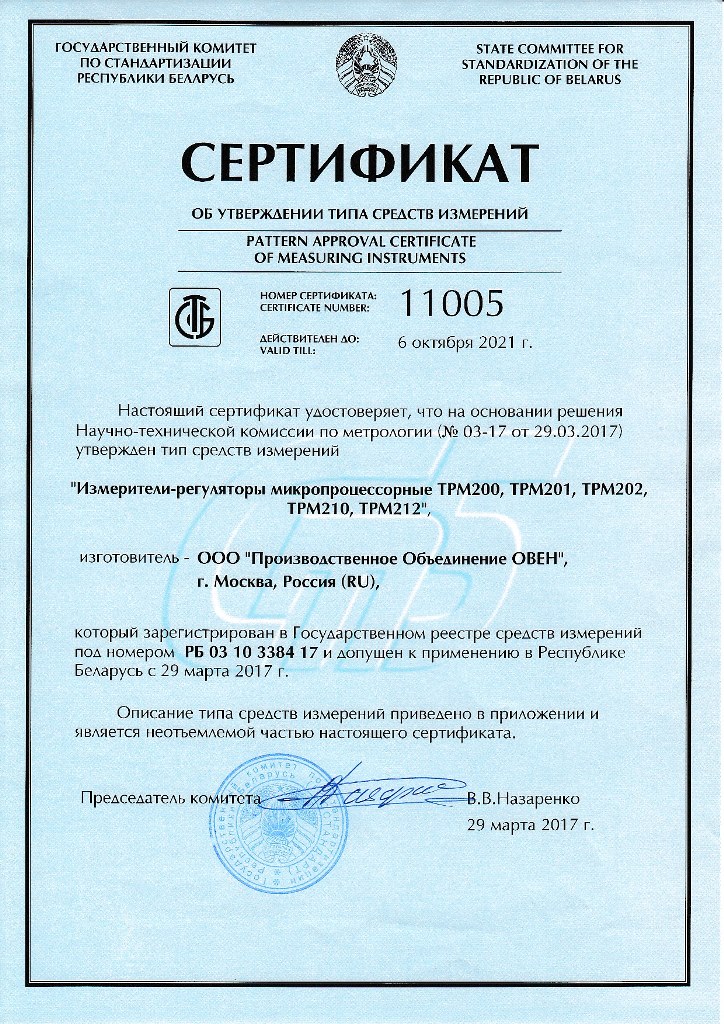

Сертификат средств измерений ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ2ХХ

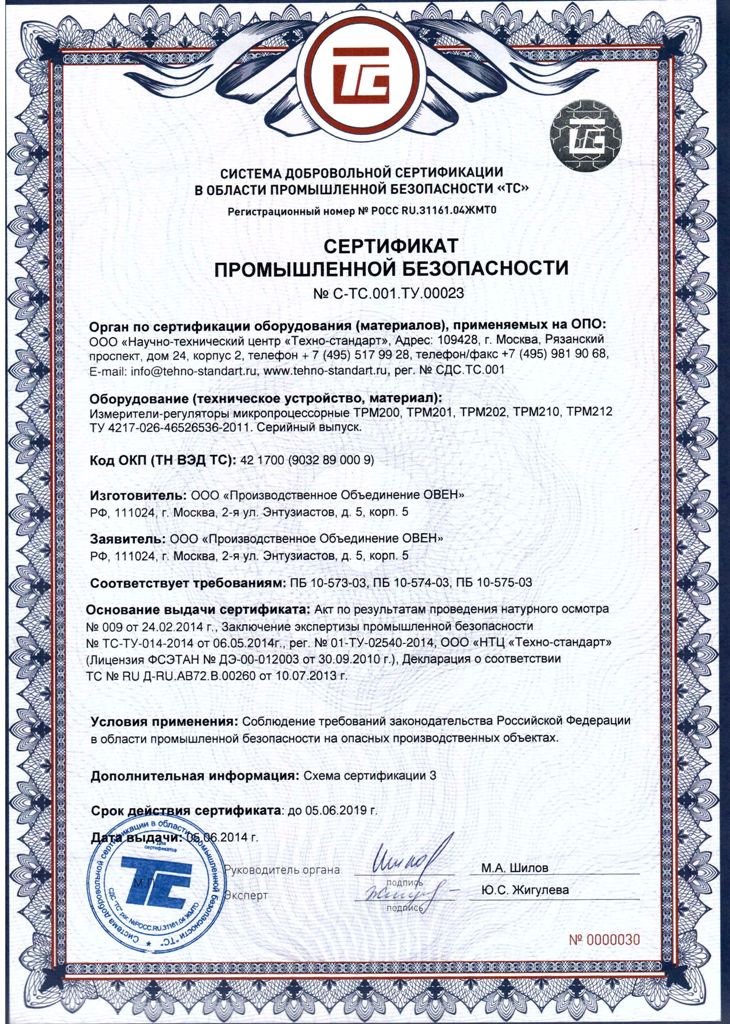

Сертификат промышленной безопасности на ТРМ2ХХ

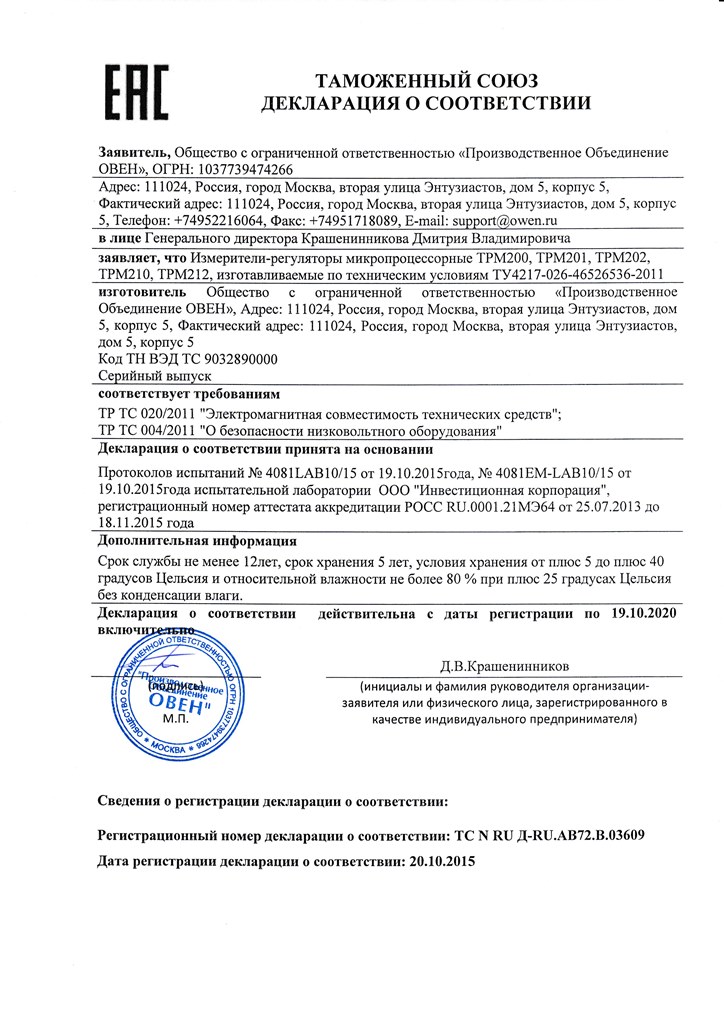

Декларация о соответствии на ТРМ2ХХ

Руководство по эксплуатации ТРМ210

Краткая инструкция "Архиватор ТРМ2хх"

Краткая инструкция ТРМ210 (по работе с Modbus)

Краткая инструкция ТРМ210
