ТРМ202 измеритель-регулятор двухканальный с RS-485

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение прибора ТРМ202

Терморегулятор ОВЕН ТРМ202 – аналог ОВЕН 2ТРМ1 с интерфейсом RS -485.

Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

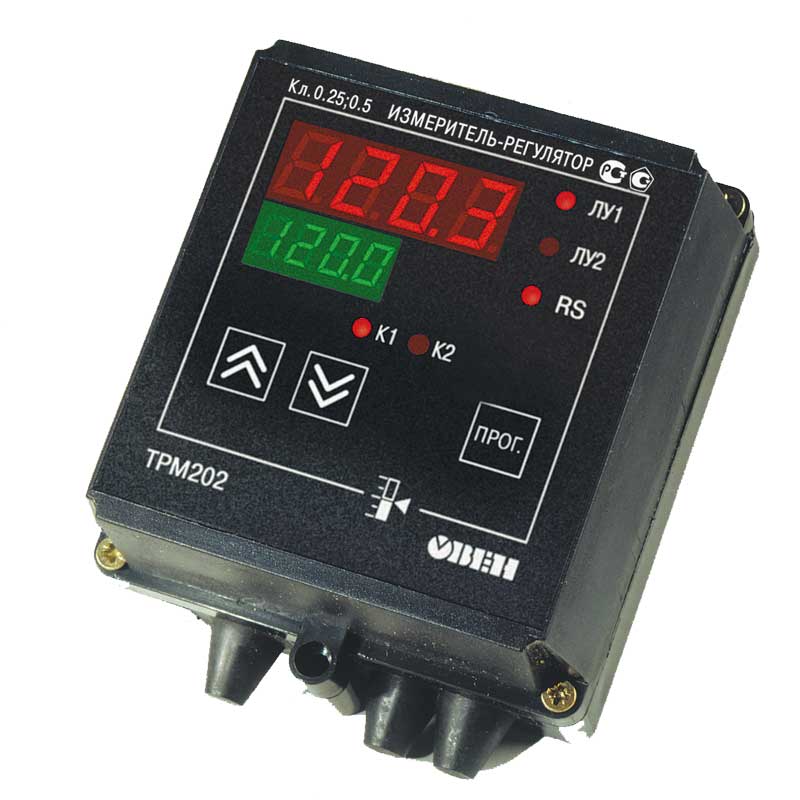

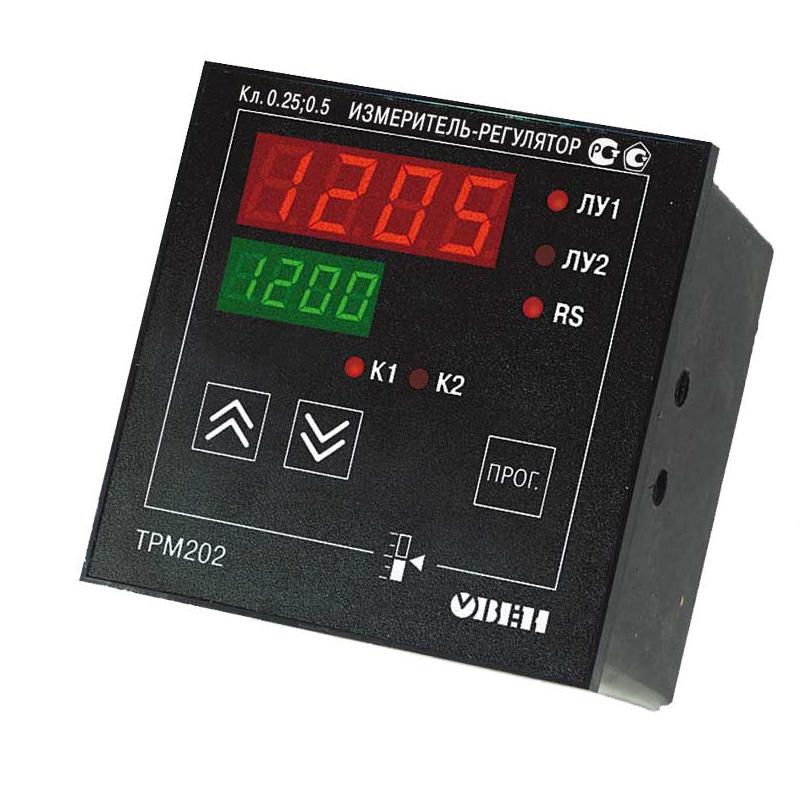

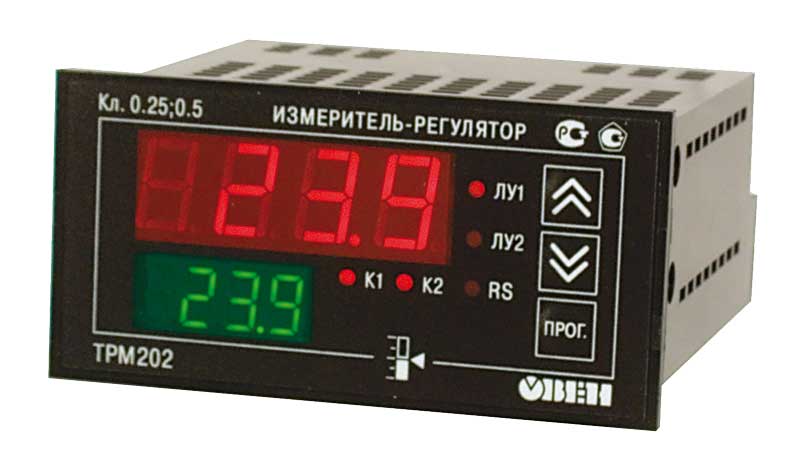

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Функциональные возможности измерителя-регулятора ТРМ202

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности и др. Можно подключать два датчика разного типа
  • Два независимых канала регулирования измеряемых величин по двухпозиционному закону или аналоговому П-закону
  • Регулирование и одновременная регистрация измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства
  • Одноканальное трехпозиционное регулирование (с двумя разными уставками)
  • Вычисление и регулирование разности измеряемых величин
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
  • Конфигурирование на ПК или с лицевой панели прибора
  • Быстрый доступ к изменению уставок с лицевой панели прибора
  • Уровни защиты настроек прибора для разных групп специалистов

Питание

Напряжение питания 90...245 В переменного тока
Частота напряжения питания 47...63 Гц

Универсальные входы

Количество универсальных входов 2
Типы входных датчиков и сигналов см. таблицу "Характеристики измерительных датчиков"
Время опроса входа 1 с
Входное сопротивление при подключении источника сигнала:
- тока 100 Ом ± 0.1 % (при подключении внешнего резистора)
- напряжения не менее 100 кОм
Предел допустимой основной погрешности:
- при использовании преобразователия термоэлектрического (термопары) ±0.25 %
- для отальных видов сигналов ±0.5 %

Выходы

Количество входных устройств 2

Интерфейс связи

Тип интерфейса RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Протокол передачи данных ОВЕН, Modbus RTU, Modbus ASCII

Корпус



Габаритные размеры и степень защиты корпуса
Щитовой Щ2 96х96х70 мм, IP54*
Щитовой Щ2 96х48х100 мм, IP54*
Настенный Н 130х105х65 мм, IP44

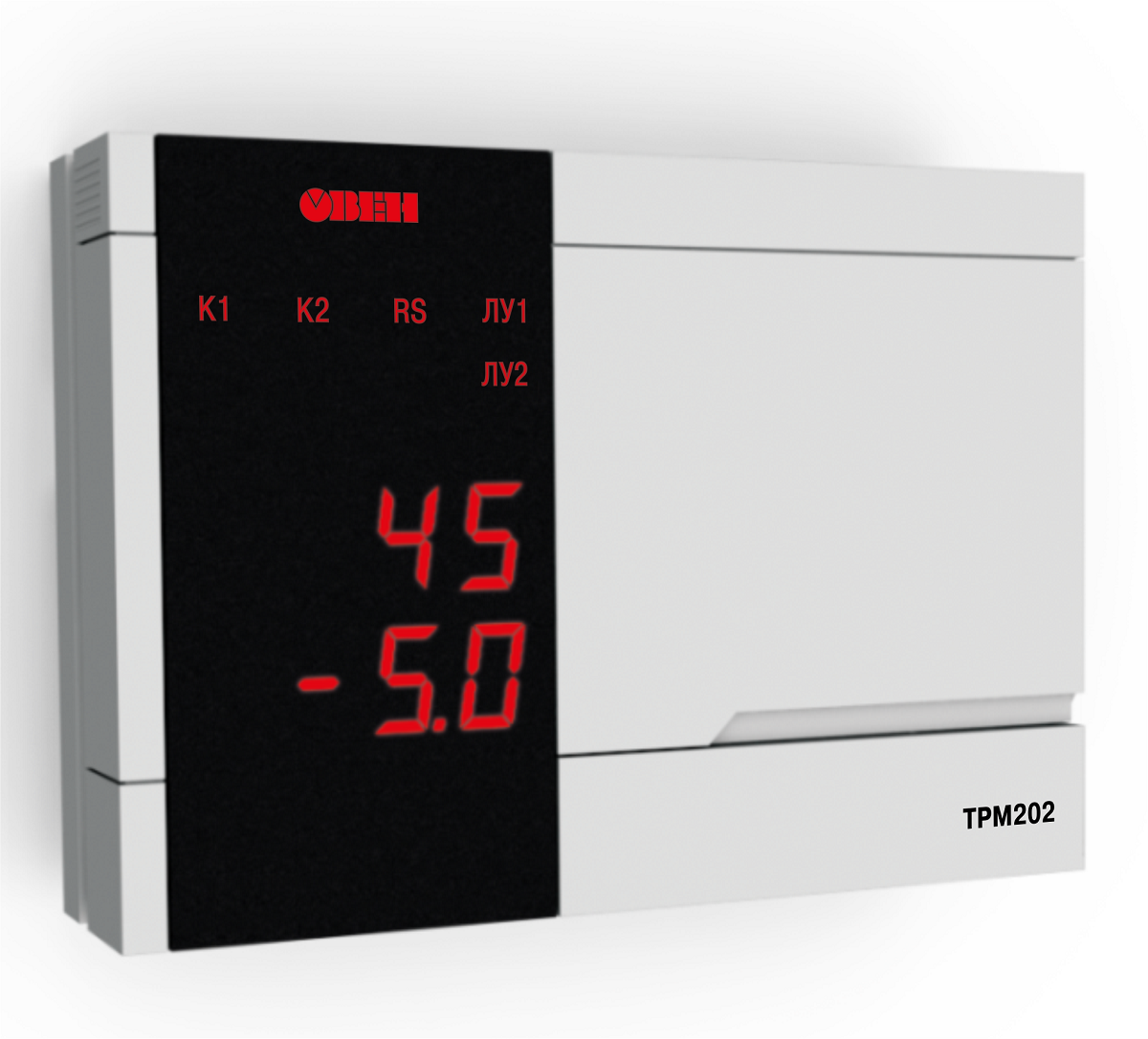

Настенный Н2 150х105х35 мм, IP20
* со стороны передней панели

Характеристики выходных устройств

Обозначение Тип выходного устройства (ВУ) Электрические характеристики
Р электромагнитное реле 8 А при 220 В, cosφ>0.4
К транзисторная оптопара структуры n-p-n типа 400 мА при 60 В пост. тока
С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0.5 А
И цифроаналоговый преобразователь "параметр-ток 4...20 мА" нагрузка 0...1000 Ом, напряжение питания 10...30 В пост. тока
У цифроаналоговый преобрназователь "параметр-напряжение 0...10 В" нагрузка не менее 2 кОм, напряжение питания 15...32 В
Т выход для управления твердотельным реле выходное напряжение 4...6 В, макс. выходной ток 50 мА


Характеристики измерительных датчиков

Код in.t Тип датчика Диапазон измерений
r385 ТСП50 W100=1.385 -200...+750 оС
r.385 ТСП100 W100=1.385 (Pt100) -200...+750 оС
r391 ТСП50 W100=1.391 -200...+750 оС
r.391 ТСП100 W100=1.391 -200...+750 оС
r-21 ТСП гр.21 (R0=46 Ом, W100=1.391) -200...+750 оС
r426 ТСМ50 W100=1.426 -50...+200 оС
r.426 TCM100 W100=1.426 -50...+200 оС
r-23 ТСМ гр.23 (R0=53 Ом, W100=1.426) -50...+200 оС
r428 ТСМ50 W100=1.428 -190...+200 oC
r.428 TCM100 W100=1.428 -190...+200 оС
Е_А1 термопара ТВР (А-1) 0...+2500 оС
Е_А2 термопара ТВР (А-2) 0...+1800 оС
Е_А3 термопара ТВР (А-3) 0...+1800 оС
Е_ _b термопара ТВР (В) +200...+1800 оС
Е_ _J термопара ТЖК (J) -200...+1200 оС
Е_ _К термопара ТХА (К) -200...+1300 оС
E_ _L термопара ТХК (L) -200...+800 оС
E_ _n термопара ТНН (N) -200...+1300 оС
E_ _r термопара ТПП (R) 0...+1750 оС
E_ _S термопара ТПП (S) 0...+1750 оС
E_ _t ьермопара ТМК (Т) -200...+400 оС
i 0_5 ток 0...5 мА 0...100 %
i 0.20 ток 0...20 мА 0...100 %
i 4.20 ток 4...20 мА 0...100 %
U-50 напряжение -50...+50 мВ 0...100 %
U0_1 напряжение 0...1 В 0...100 %

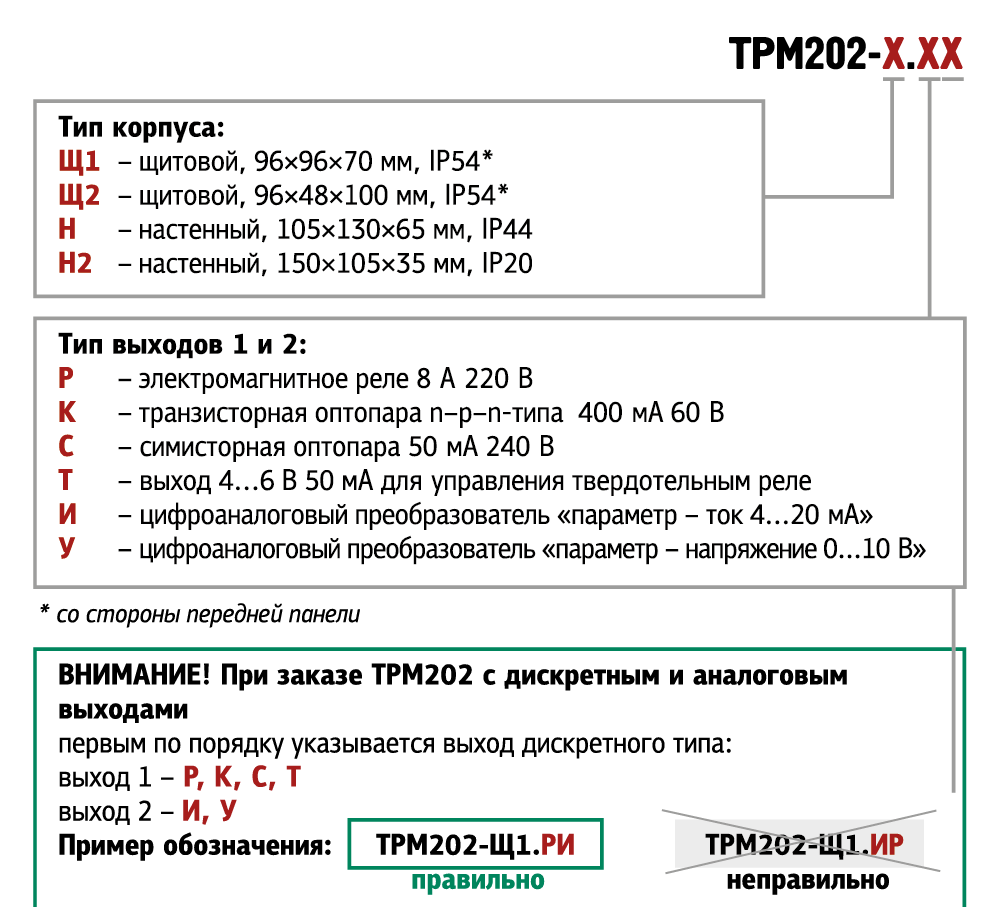

trm202 x.xx

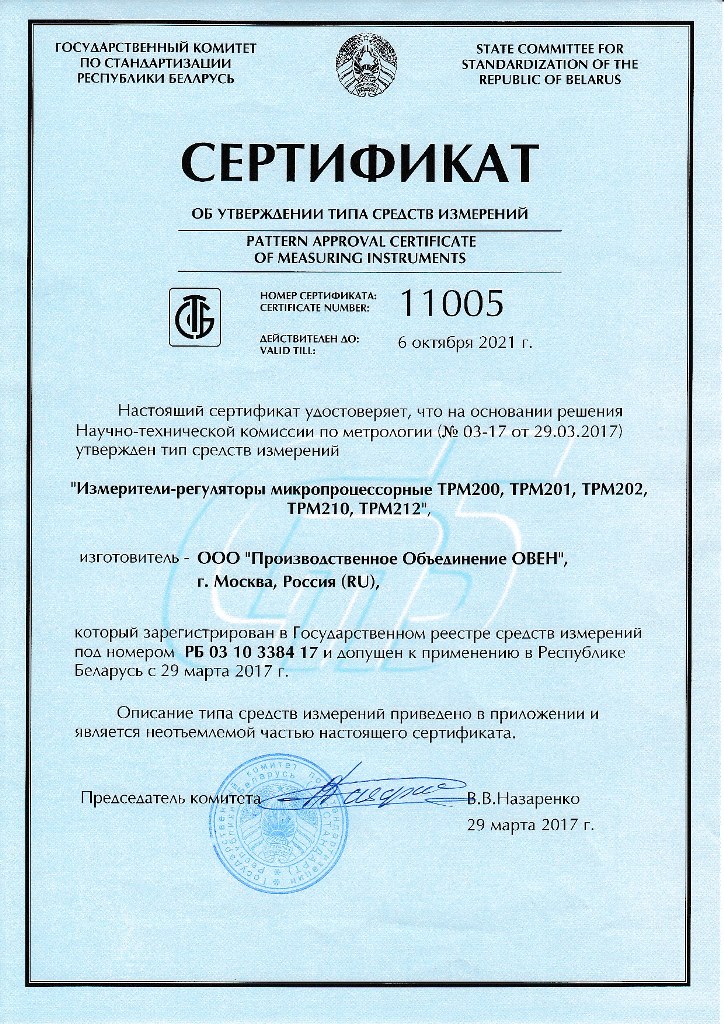

Сертификат средств измерений ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ2хх

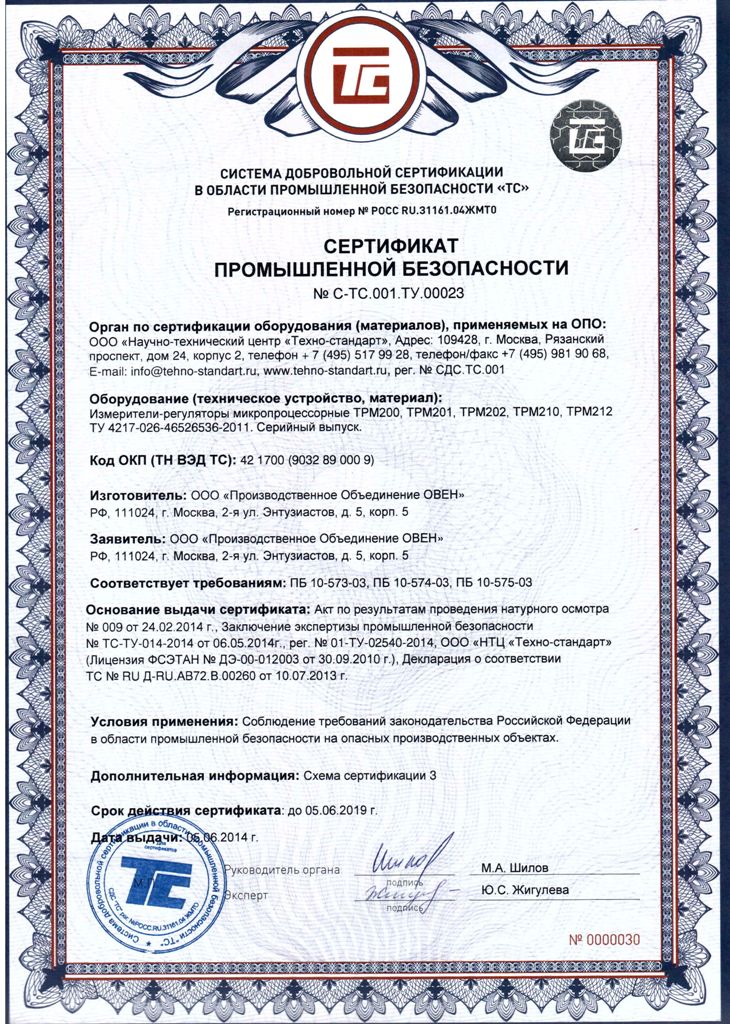

Сертификат промышленной безопасности на ТРМ2хх

Декларация о соответствии на ТРМ2хх

Краткая инструкция ТРМ202 (Краткая инструкция по работе с ТРМ202 по Modbus)

Руководство по эксплуатации ТРМ202

Краткая инструкция "Архиватор ТРМ2хх"
