ТРМ1 измеритель-регулятор одноканальный

Array
Производитель: Овен
ОписаниеТехнические характеристикиДокументация

Основные функции измерителя-регулятора ОВЕН ТРМ1

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Регулирование входной величины:
    - двухпозиционное регулирование.
    - аналоговое П-регулирование.
  • Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа
  • Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
  • Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И)
  • Возможность управления трехфазной нагрузкой (модификация по типу выхода С3)
  • Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений

Диапазон рабочих температур

  • -20...+50 °С (стандартная позиция)
  • -40...+50 °С (под заказ)

Типы корпусов

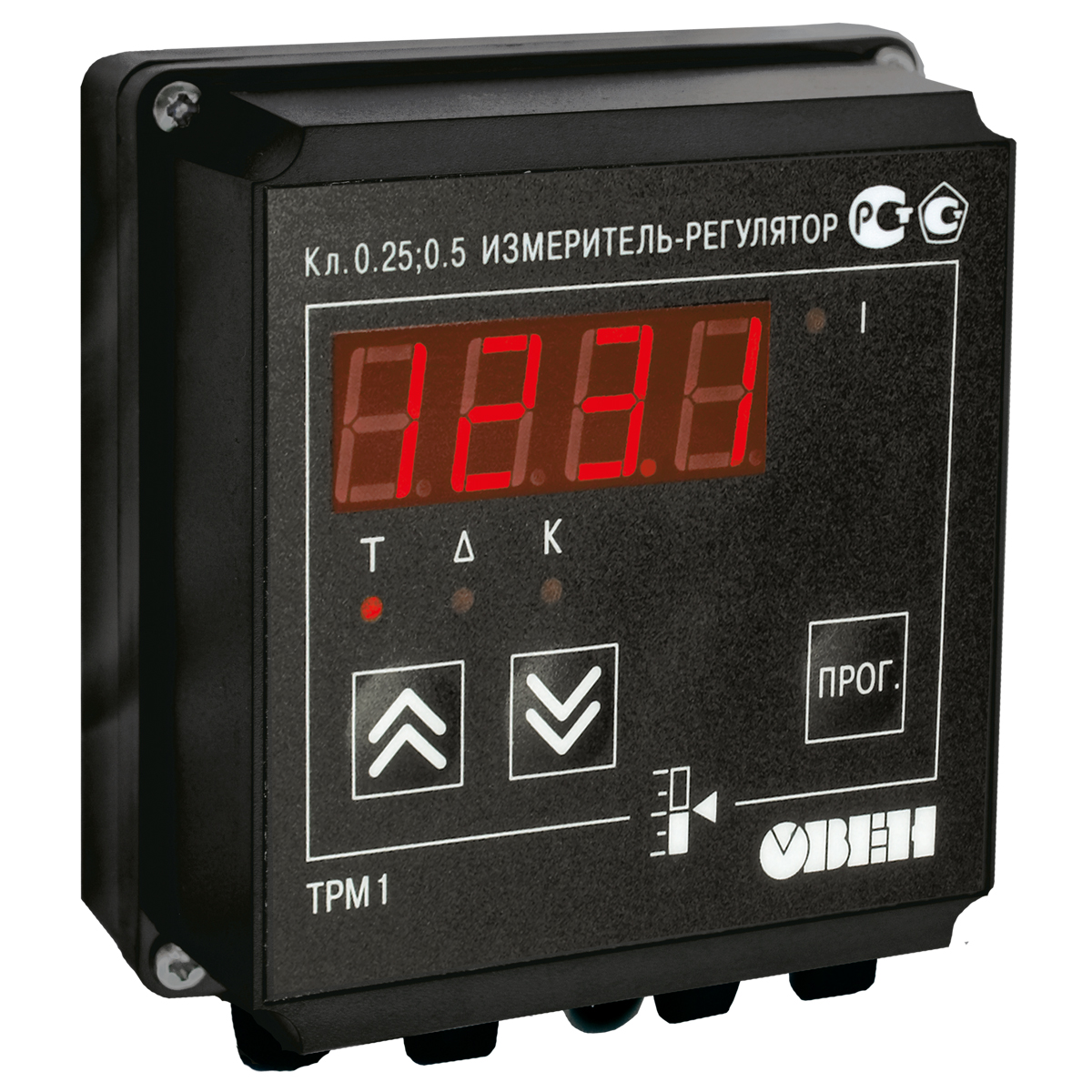

  • Н - настенный, 130х105х65, IP44

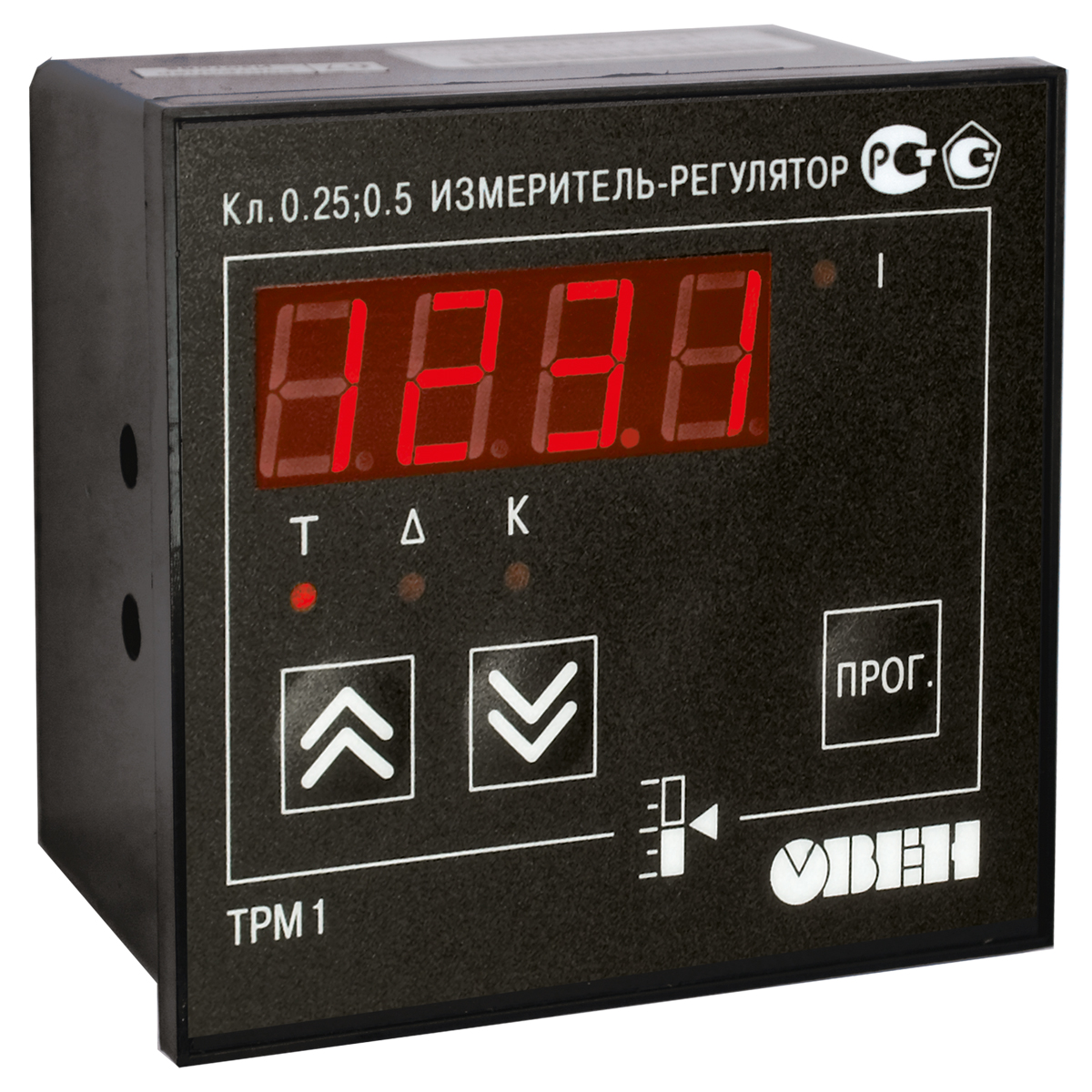

  • Щ1 - щитовой, 96х96х65, IP54 (со стороны передней панели)

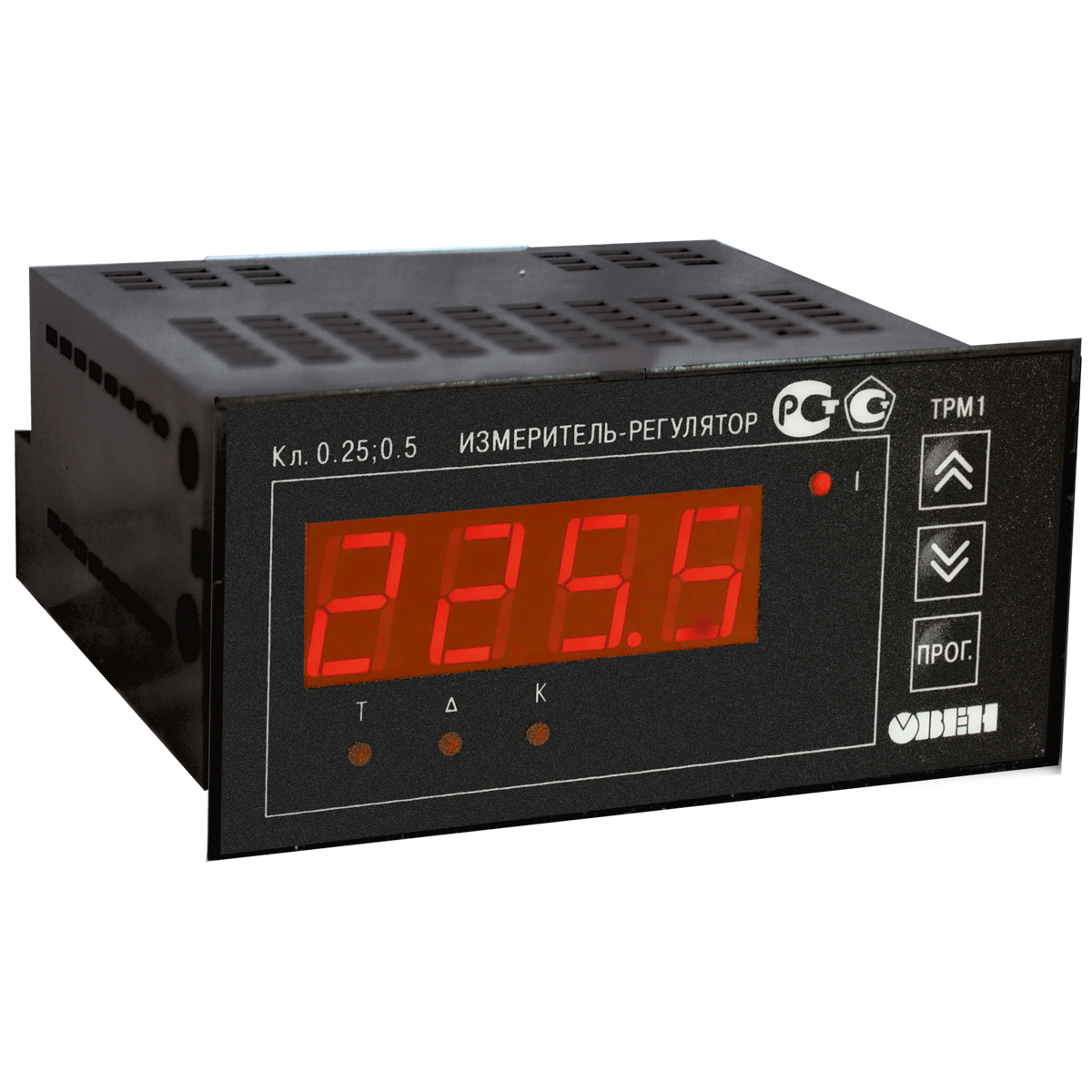

  • Щ2 - щитовой, 96х48х100, IP54 (со стороны передней панели)

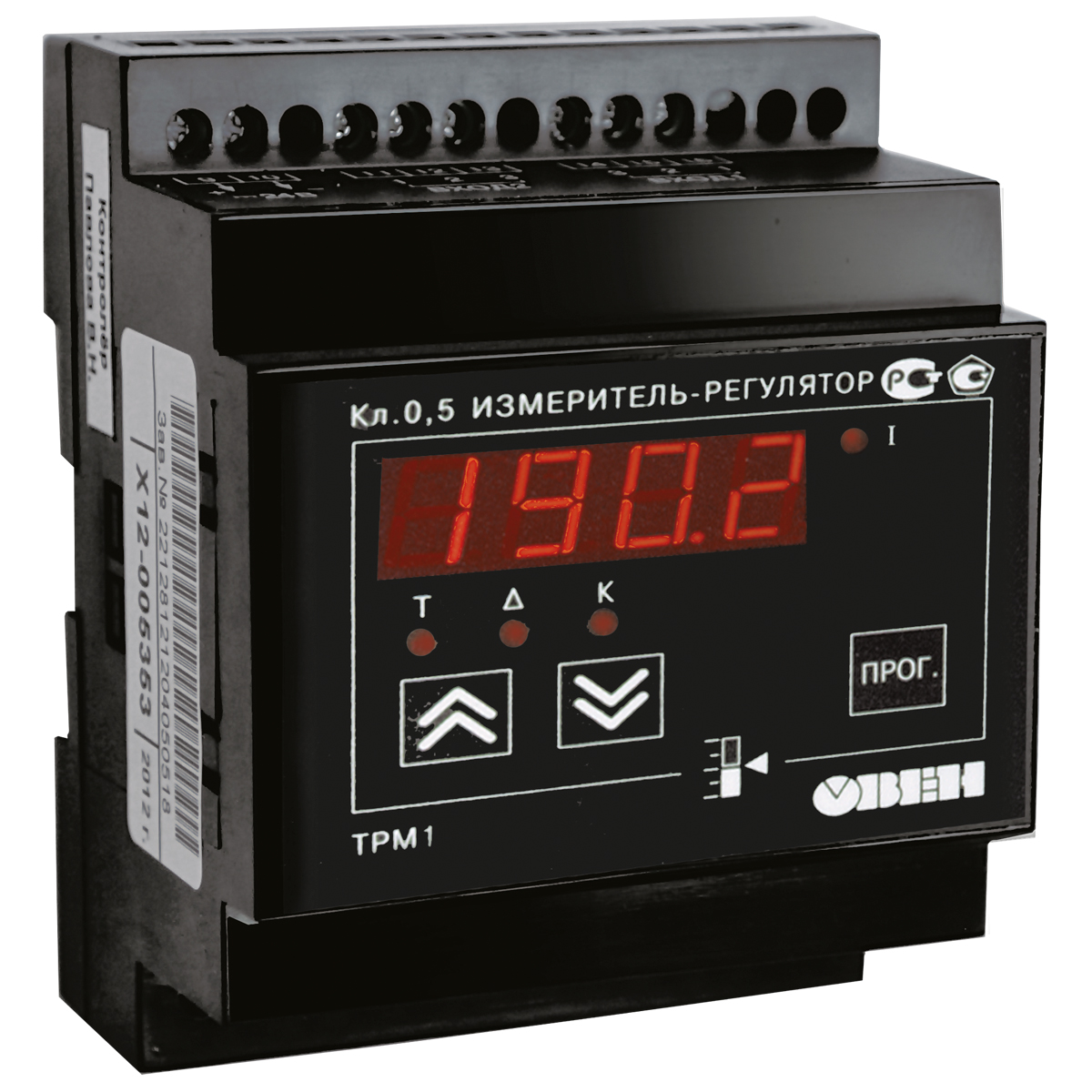

  • Д - для крепления на DIN-рейку 90х72х58, IP20
  • Щ11 - щитовой со съемным клеммником 96х96х49, IP54 (со стороны передней панели)

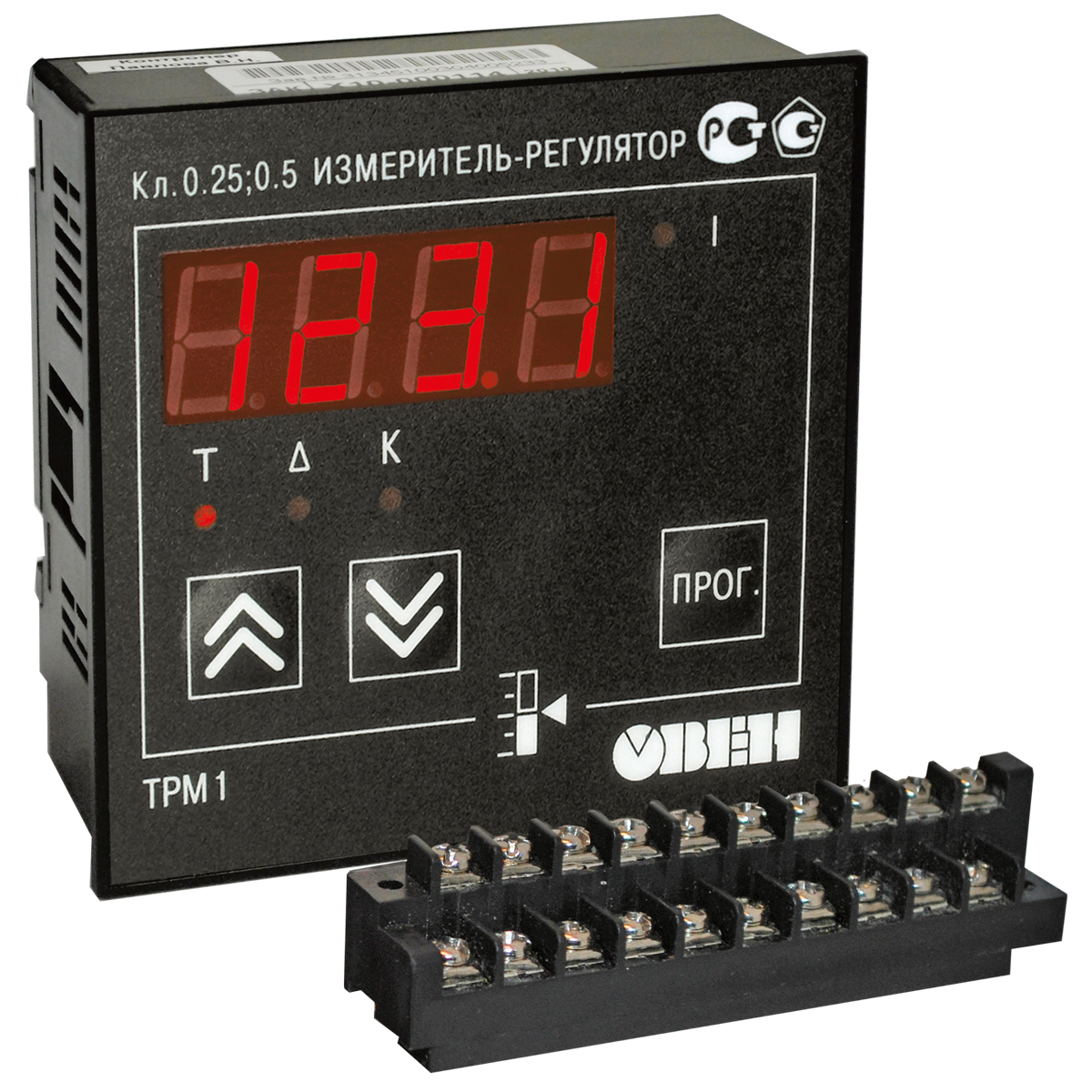

Особенности ТРМ1 в корпусе Щ11

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ1 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.

Назначение терморегулятора ОВЕН ТРМ1

Терморегулятор ОВЕН ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Питание

Напряжение питания переменного тока 90...245 В
Частота напряжения питания 47...63 Гц
Потребляемая мощность не более 7 ВА
Напряжение встроенного источника питания
нормирующих преобразователей
24 ± 2.4 В
Максимально допустимый ток источника питания 50 мА

Универсальные входы

Количество универсальных входов 1
Типы входных датчиков см. таблицу
"Характеристики
измерительных датчиков"
Время опроса входа:
- для преобразователей сопротивления не более 0.8 с
- для других датчиков не более 0.4 с
Предел основной приведенной порешности измерения:
- для термоэлектрических преобразователей ±0.5 %
- для других датчиков ±0.25 %

Корпус

Габаритные размеры (мм) и степень защиты корпуса
Щитовой Щ1 96х96х65, IP54*
Щитовой Щ2 96х48х100, IP54*
Щитовой Щ11 96х96х49, IP54*
Настенный Н 130х105х65, IP44
На DIN рейку 90х72х58, IP20
*со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха -20...+50 оС
Температура окружающего воздуха (для ТРМ1
с расширенным диапазоном температур)
-40...+50 оС
Атмосферное давление 84...106.7 кПа
Относительная влажность воздуха (при +35 оС
и ниже без конденсации влаги)
30..80 %

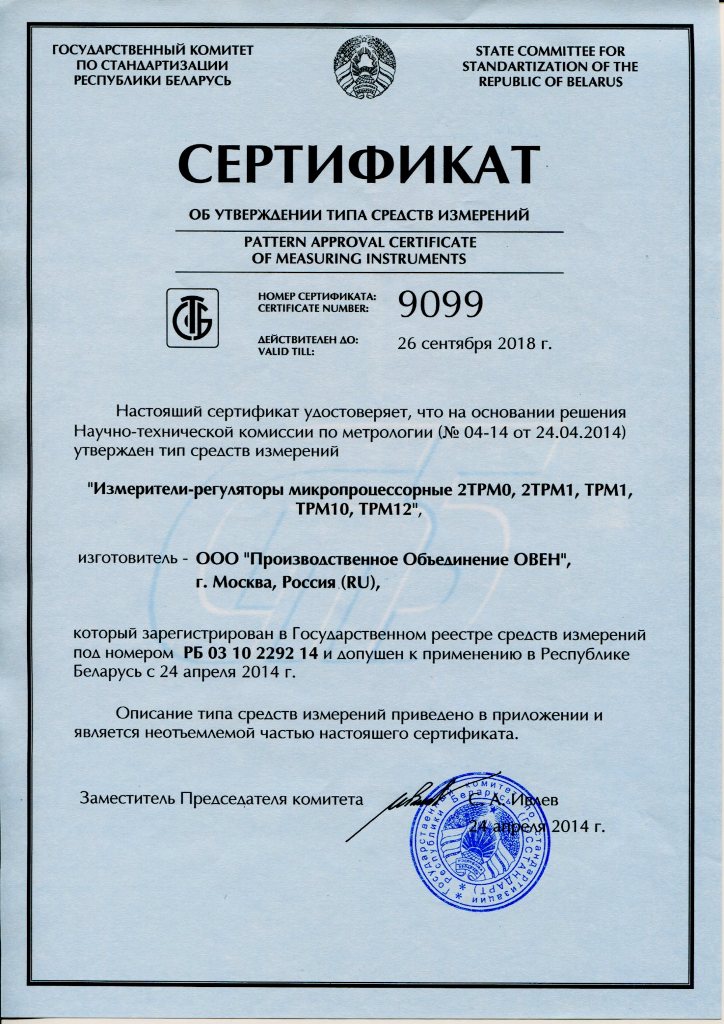

Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12

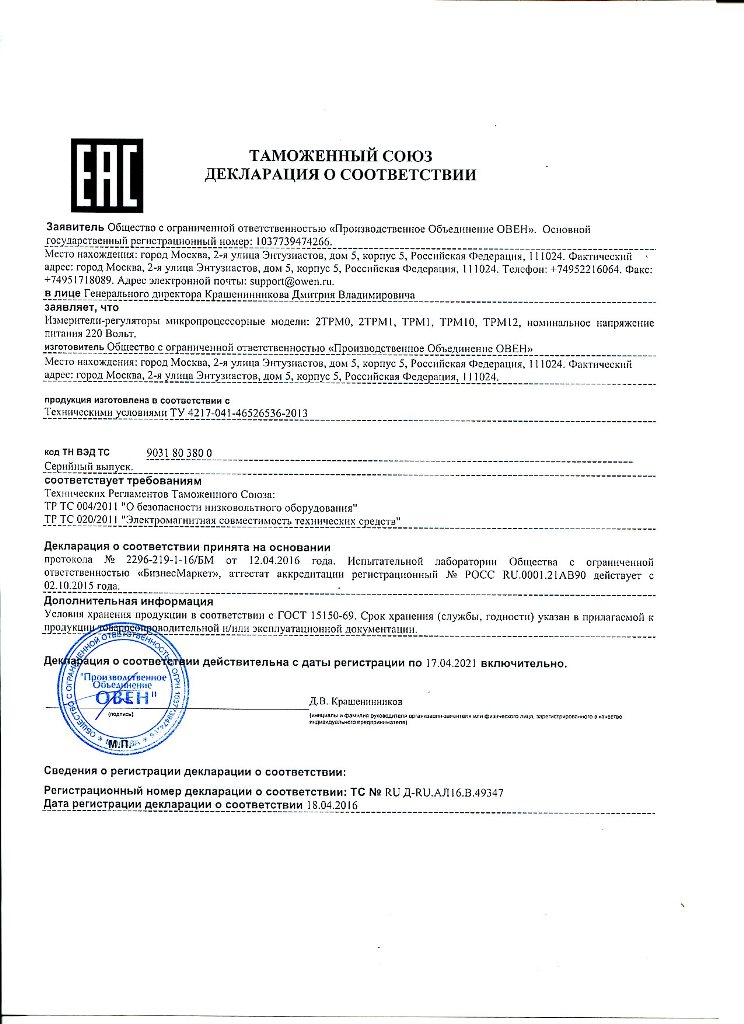

Декларация о соответствии на 2ТРМ0, 1ТРМ1, ТРМ1, ТРМ10, ТРМ12

Сертификат соответствия ГАЗПРОМСЕРТ для ТРМ1

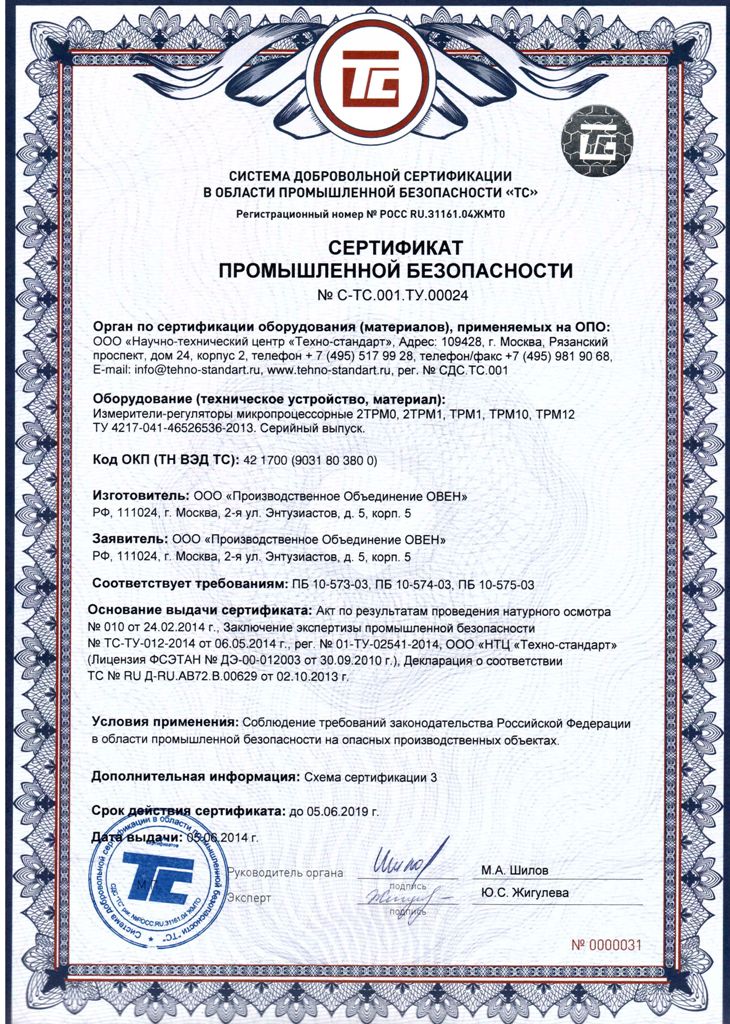

Сертификат промышленной безопасности на ТРМ1-12

Руководство по эксплуатации ТРМ1(Д)

Руководство по эксплуатации ТРМ1(М02)
