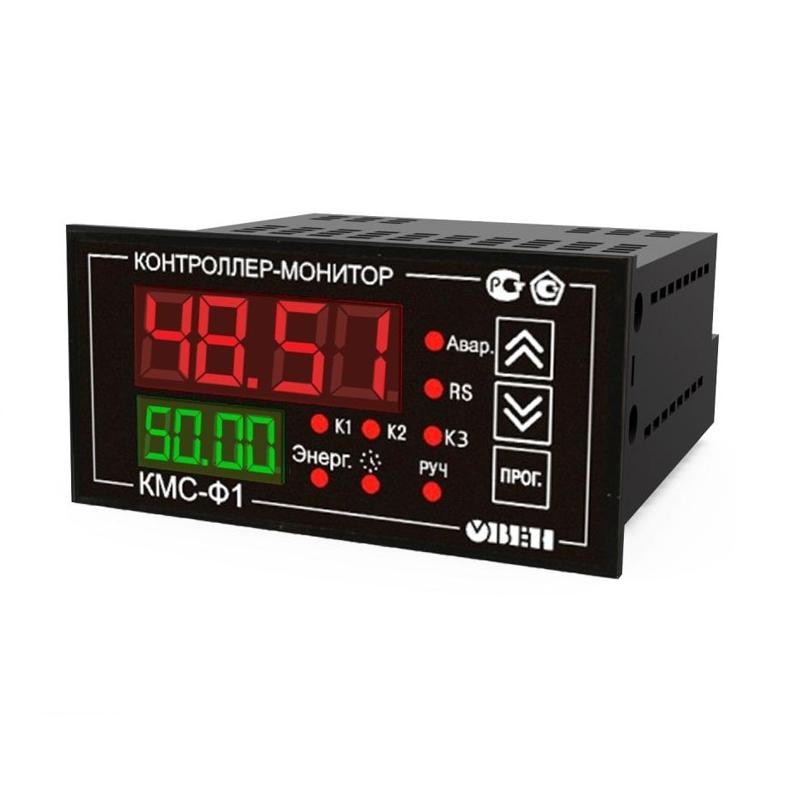

КМС-Ф1 контроллер-монитор сети

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Назначение контроллера-монитора сети.

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.

Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений;  при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.

Основные функции прибора.

  • вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
  • отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
  • конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
  • передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
  • взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
  • возможность ручного управления ВУ;
  • индикация аварийной ситуации
  • вход прибора имеет канал измерения напряжения и канал измерения тока.
Наименование Значение
Напряжение питания от 90 до 264 В переменного тока
(номинальное значение 220)
частотой от 47 до 63 Гц
(номинальные значение 50 и 60 Гц)
Потребляемая мощность, ВА, не более 10
Время измерения параметров, с, не более 1
Количество каналов измерения 2
Сопротивление канала измерения напряжения, не менее 500 кОм
Сопротивление канала измерения тока, не более 0.02 Ом
Интерфейс связи с мастером сетти RS-485
Максимальное количество приборов, одновременно
подключаемых к сети RS-485, не более
32
Максимальная скорость обмена по RS-485, бит/с 115200
Протоклы связи, используемые для передачи информации Modbus-RTU; Modbus-ASCII; OWEN
Дополнительное оборудование Часы реального времени (погрешность хода - не более 5 с/сутки),
Встроенной источник выдачи звукового сигнала
Время установления рабочего режима  прибора, мин, не более 5
Габаритные размеры прибора, мм 96.0х48.0х100.0
Масса прибора, кг, не более 0.25
Степень защиты корпуса IP54 со стороны передней панели
IP00 со стороны клеммной колодки
Средний срок службы, лет 10
Средняя наработка на отказ, часов 50000

Характеристики ВУ:

Наименование ВУ (обозначение типа) Технические характеристики Значение
Максимальный ток нагрузки 5 А
Максимальное напряжение нагрузки
переменного тока, не менее
250 В 50 Гц и cos j > 0.4
Максимальное напряжение нагрузки постоянного тока,
не менее
30 В
Максимальный ток нагрузки, не менее 400 мА
Максимальное напряжение, не менее 60 В постоянного тока
Оптопара симисторная (С) В режиме управления внешним симистором:
ток, при длительности имульса не более 2 мс и частоте
(50 ± 1) Гц, не менее
400 мА
действующее напряжение, не менее 250 В, 50 Гц
В режиме коммутации нагрузки:
ток нагрузки, не менее 40 мА
действующее напряжение, не менее 250 В, 50 Гц
Выход для управления внешним твердотельным реле (Т) Выходное напряжение холостого хода (6 ± 0.5) В
постоянного тока
Выходное напряжение на нагрузке 250 Ом, не менее (3.3...4.9) В
постоянного тока
Ток короткого замыкания (50...72) мА
Выходной сигнал постоянного тока от 4 до 20 мА
Сопротивление нагрузки от 0 до 1300 Ом
Номинальное сопротивение нагрузки 700 Ом
Напряжение питания ЦАП от 10 до 36 В
Номинальное напряжение питания ЦАП (24.0 ± 3.0) В

Характеристики измеряемых и вычисляемых параметров

Параметр  Диапазон Основная погрешность
измерений, %
Прямое
подключение
Подключение с использованием
трансформаторов
Переменное напряжение, В от 40 до 400 от 40 до 4х106 ±0.5
Переменный ток, А от 0.02 до 5 от 2х10-до 5х105 ±0.5
Активная мощность, Вт от 20 до 2000 от 20 да 2х107 ±1.0
Реактивная мощность, вар от 20 до 2000 от 20 до 2х107 ±1.0
Полная мощность, ВА от 20 до 2000 от 20 до 2х107 ±1.0
Частота, Гц от 45.00 до 65.00 от 45.00 до 65.00 ±0.5
Коэфициент мощности (cos φ) от 0 до 1.000 от 0 до 1.000 ±2.0 *
Активная энергия, кВт/ч от 0 до 4х106 от 0 до 1012 ±0.5
Реактивная энергия, кВАр/ч от 0 до 4х106 от 0 до 4х1012 ±0.5
Полная энергия, кВА/ч от 0 до 4х106 - ±0.5
* - значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА).
Для мощностей менее 30 Вт (Вар, ВА)
значение основной погрешности измерения не более 5%.

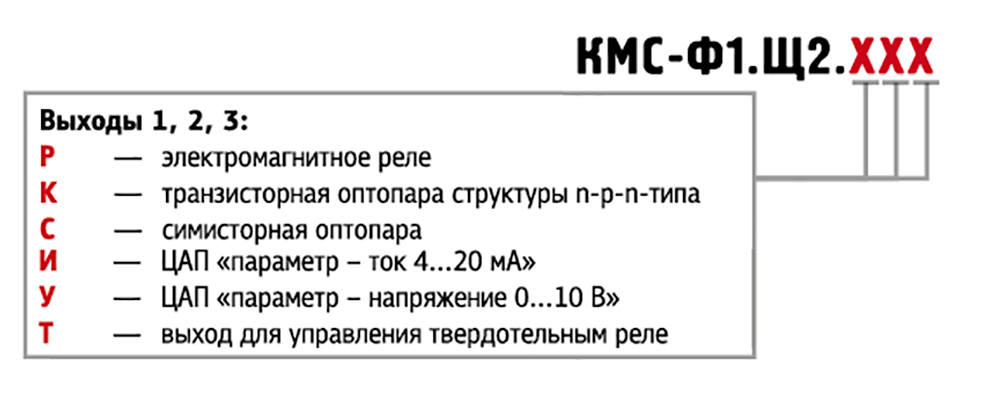

kmc f1.sh2

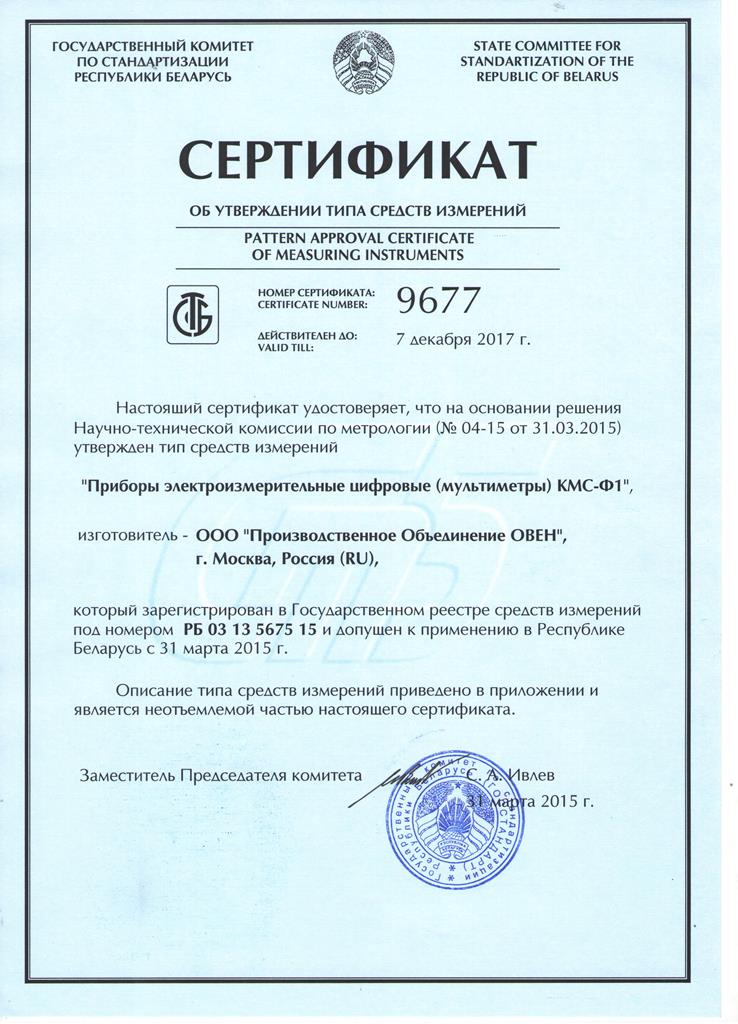

Сертификат средств измерений КМС-Ф1

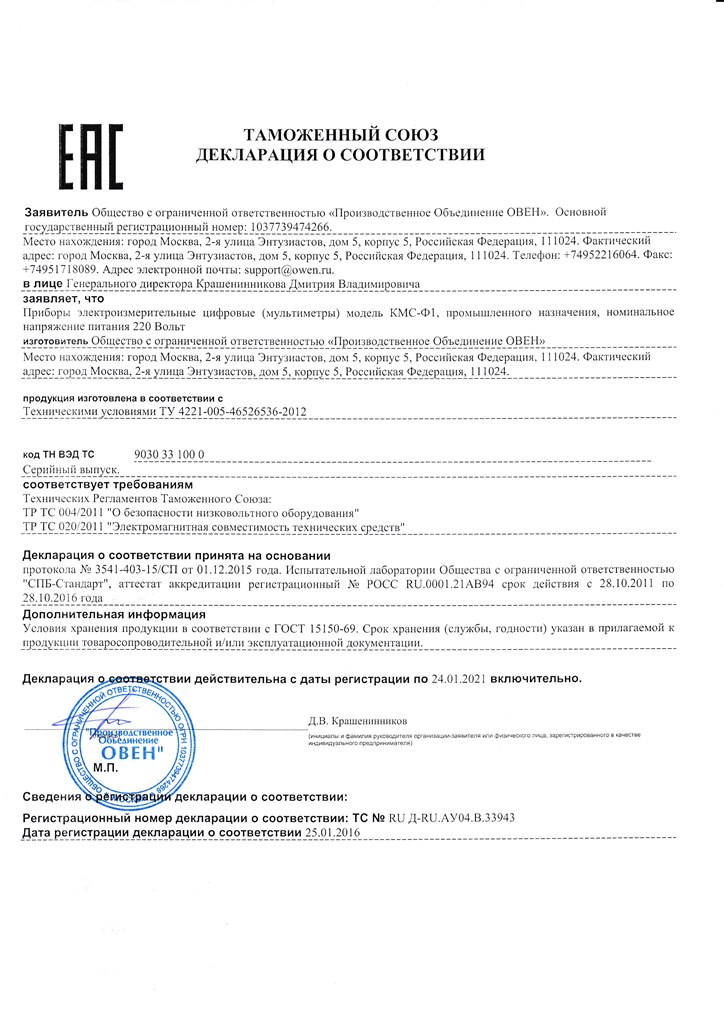

Декларация о соответствии на КМС-Ф1

Руководство по эксплуатации КМС-Ф1
