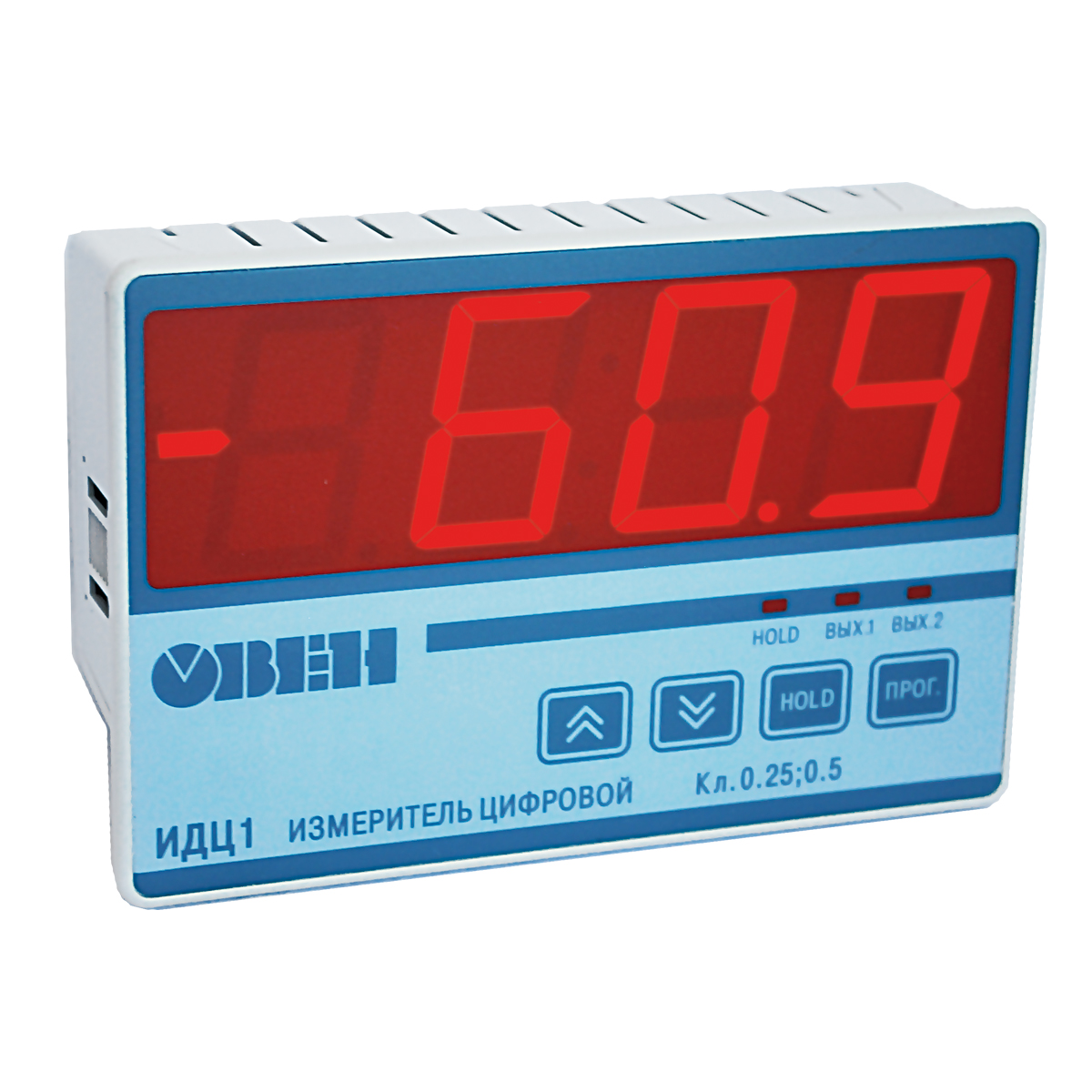

ИДЦ1 измеритель цифровой одноканальный

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключенияДокументация

Назначение измерительного прибора ИДЦ1:

Измеритель цифровой ИДЦ1 совместно с первичным преобразователем (датчиком) предназначен для измерения различных физических величин. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации.

Отличительные особенности ИДЦ1:

В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее последнего значения в энергозависимой памяти прибора (функция «HOLD»).

Прибор крупный, с контрастными,  хорошо видными издалека цифрами, на дисплее имеется индикатор знака.

Функциональные возможности прибора ИДЦ1:

  • измерение температуры или других физических величин (давления, влажности, расхода, уровня и т.п.) с помощью датчиков c унифицированным выходным сигналом тока или напряжения;
  • формирование сигнализации о выходе (или входе) измеряемого параметра в заданную пользователем зону (П и U – образные логики);
  • функция «HOLD». В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее энергозависимой памяти прибора.
  • ИДЦ1 имеет крупный 4-х разрядный цифровой индикатор. Размер цифр 40х20мм.
  • масштабирование измеренного значение входного сигнала от 4 до 20 мА.
  • ИДЦ1 имеет съемные клеммники обеспечивающие легкость монтажа и демонтажа прибора.
Параметр Значение
Диапазон напряжения постоянного тока, В от 10.5 до 30 (номинальное значение 24 В)
Максимальная потребляемая мощность, Вт, не более 2
Количество каналов (входов) 1
Время опроса входа, с, не более 1
Диапазоны входных сигналов:
постоянного напряжения, В
постоянного тока, мА
от 0 до 1
от 0 до 10
от 0 до 5
от 0 до 20
от 4 до 20
Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 в, кОм 99.9
Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом 121
Количество выходных устройств (оптопара транзисторная n-p-n типа) 2
Характеристики коммутируемого выходным устройством сигнала:
- постоянный ток, мА, не более 400
- напряжение, В, не более 60
Предел допускаемой дополнительной приведенной погрешности,
вызванной изменением температуры окружающего воздуха от
нормальной на каждые 10 оС изменения температуры
не более 0.5 предела допускаемой
основной приведенной погрешности
Степень защиты корпуса
    со стороны лицевой панели IP54
    со стороны задней и боковых поверхностей IP20
Габаритные размеры прибора, мм 144х96х43
Масса, кг, не более 0.5
Средняя наработка на отказ, ч, не менее 50 000
Средний срок службы, лет 10

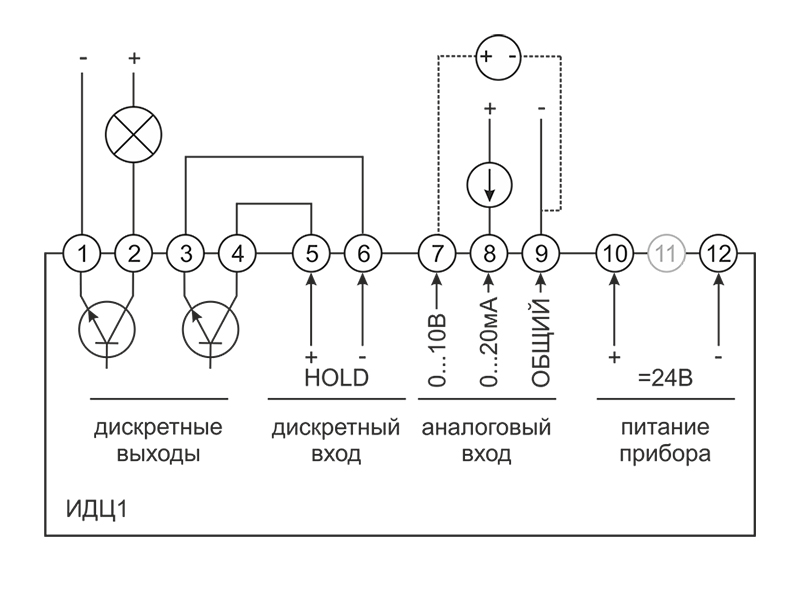

cxema idc1

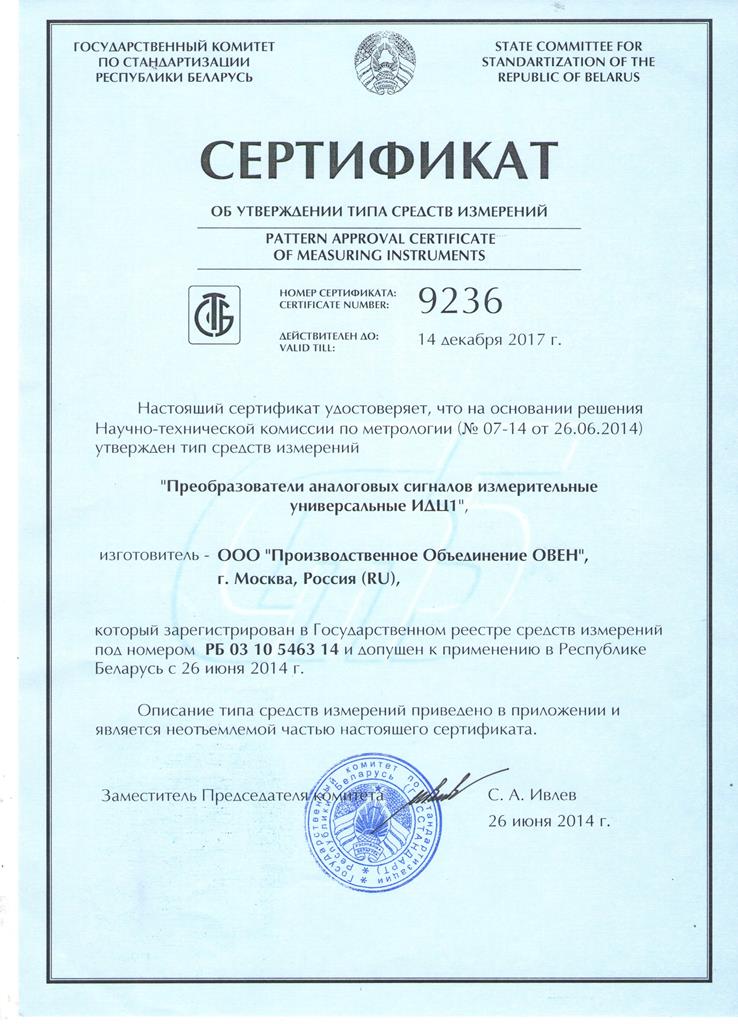

Сертификат средств измерений ИДЦ1

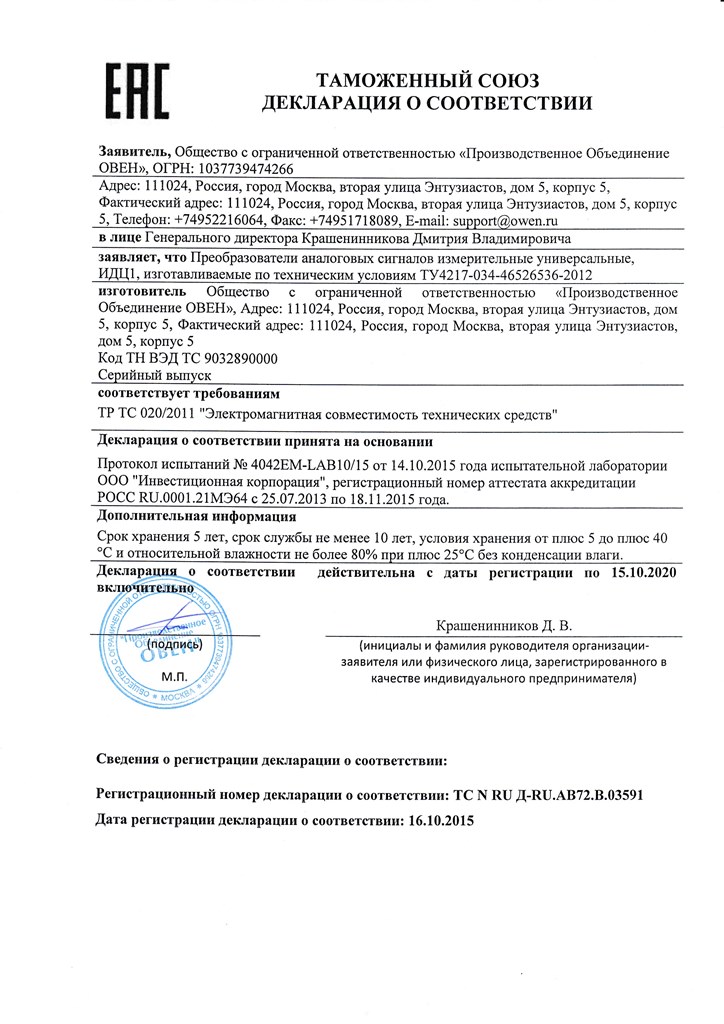

Декларация о соответствии на ИДЦ1

Руководство по эксплуатации ИДЦ1
