ПД100И модели 111/171/181 датчики давления общепромышленные

Array
Производитель: Овен
ОписаниеТехнические характеристкиГабаритные и установочные размеры

Датчик ОВЕН ПД100И имеет увеличенный межповерочный интервал (4-5 лет) и в основном предназначен для измерения давления в составе систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также в системах, требующих увеличенного межповерочного и гарантийного интервалов: удаленные и труднодоступные места мониторинга в нефтегазовой сфере, испытательной и лабораторной технике.

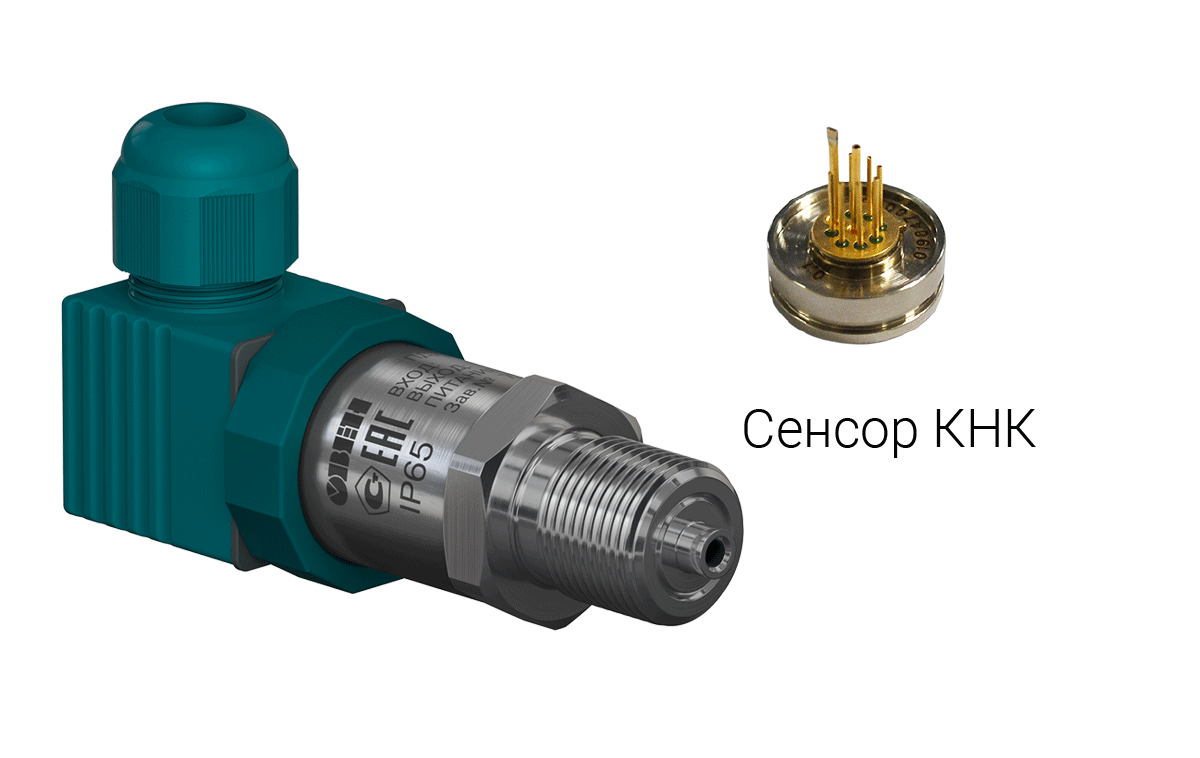

В преобразователе давления ОВЕН ПД100И с выходным сигналом 4…20 мА применен высокостабильный сенсор. Для улучшения пылевлагозащиты плата нормирующего преобразователя покрыта неполимеризующимся компаундом.

Межповерочный интервал составляет 5 лет – для датчиков с погрешностью 0,5 % ВПИ и 4 года – для датчиков с погрешностью 0,25 % ВПИ. Присоединение к процессу – штуцер с резьбой: М20×1,5, G1/2, G1/4.

Основные характеристики

  • Увеличенный межповерочный интервал:
    • 5 лет – для датчиков с погрешностью 0,5 % ВПИ;
    • 4 года – для датчиков с погрешностью 0,25 % ВПИ.
  • Верхний предел измеряемого давления (ВПИ) – от 0,016 до 4,0 МПа.
  • Перегрузочная способность – не менее 200 % ВПИ.

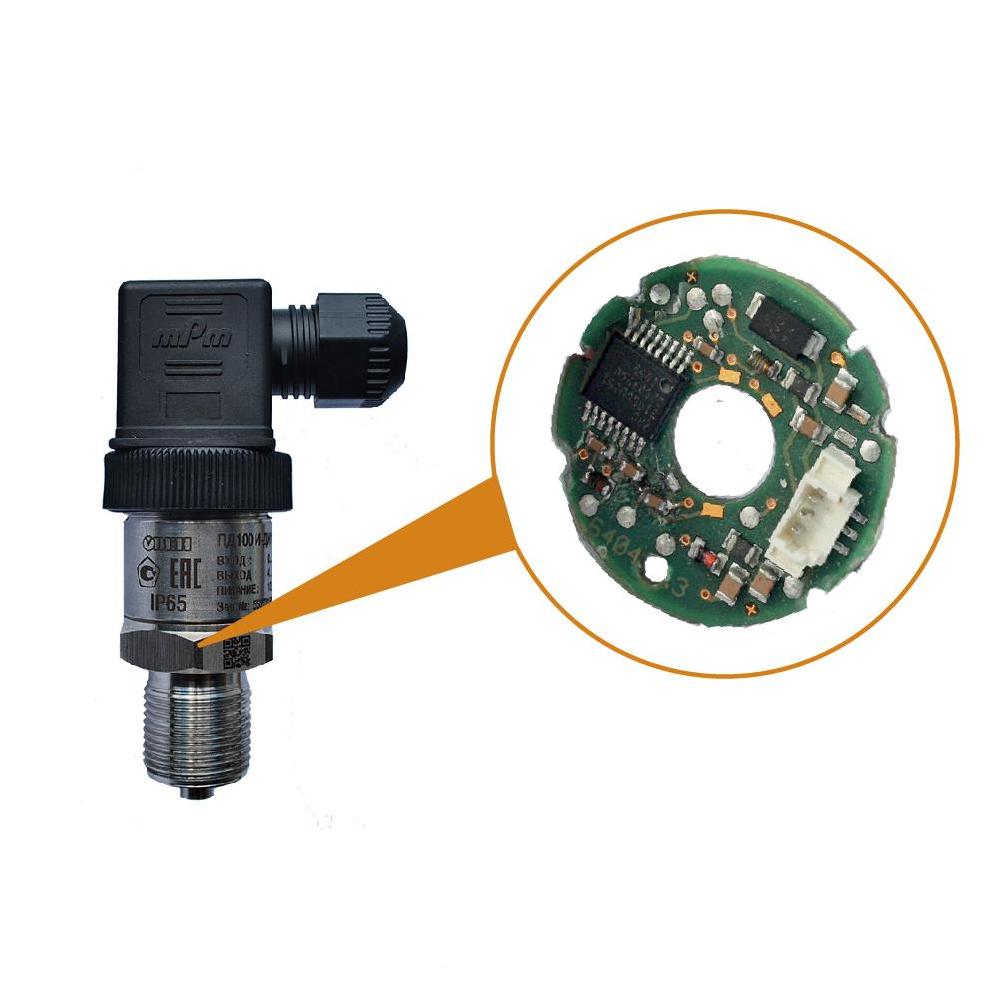

  • Плата нормирующего преобразователя покрыта неполимеризующимся компаундом.
  • Высокостабильный сенсор вваривается в штуцер лазерной сваркой
  • Габаритный размер по высоте – не более 92 мм.
  • Степень защиты корпуса и электроразъема преобразователя – IP65.
  • Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

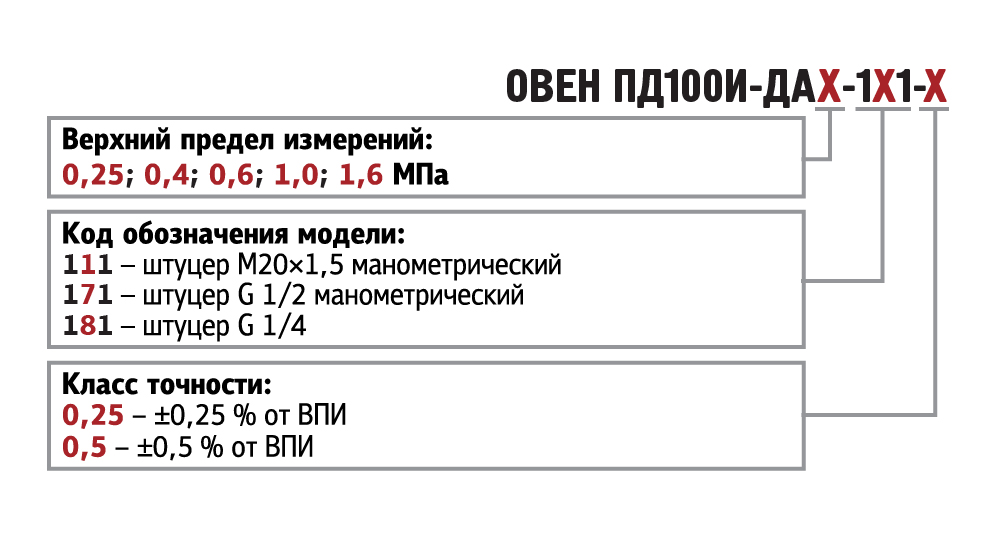

pd100i da 111 171 181

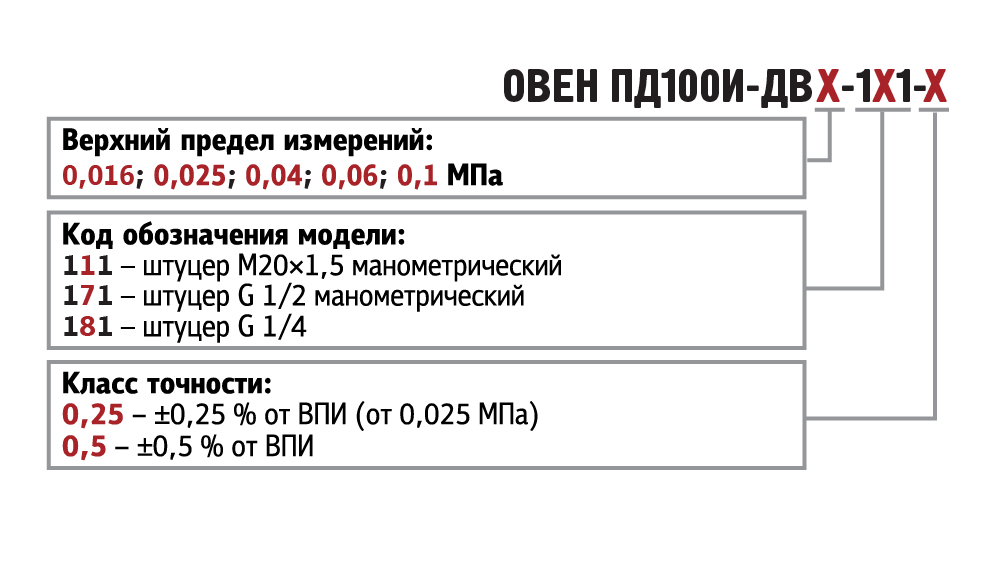

pd100i dv 111 171 181

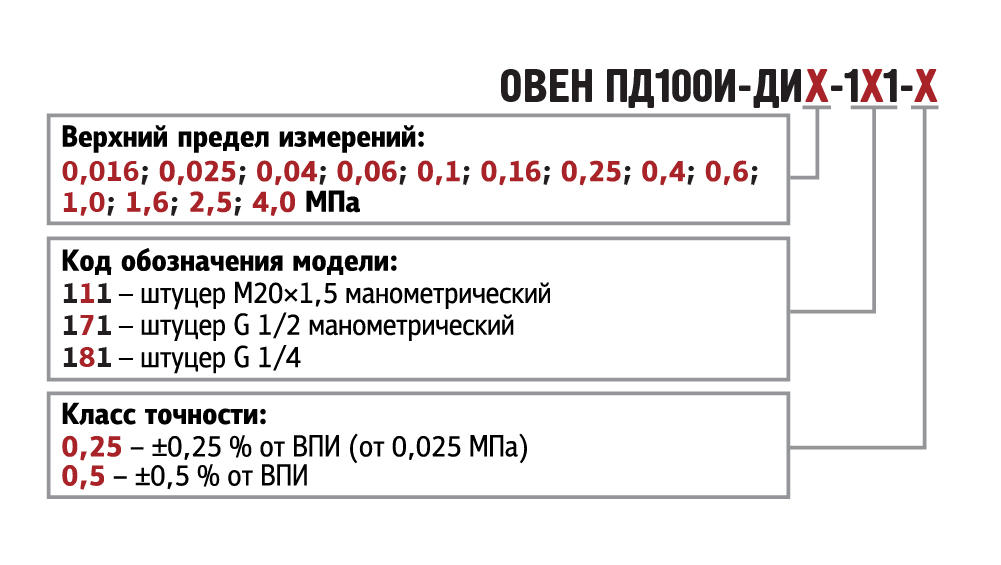

pd100i di 111 171 181

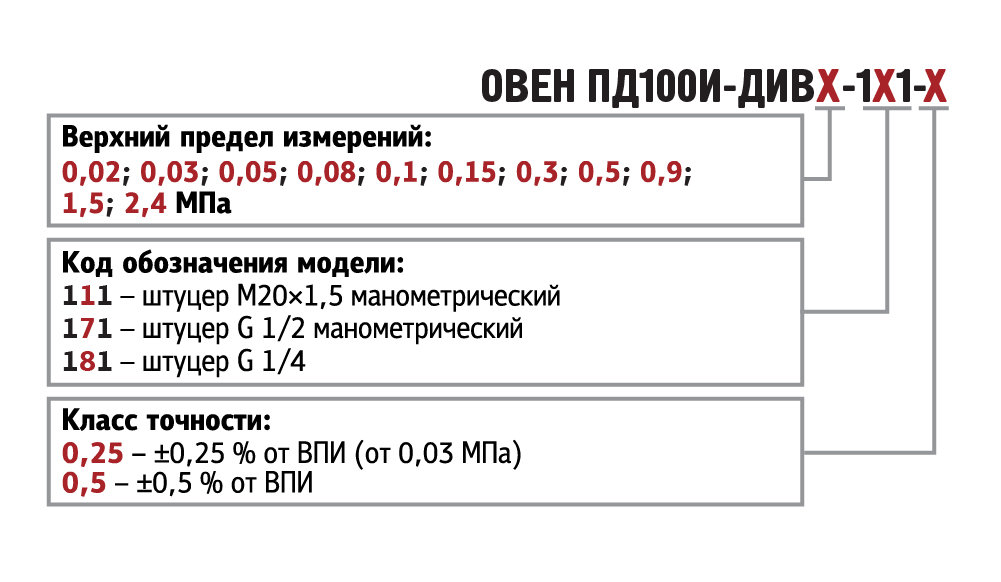

pd100i div 111 171 181

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА, 2-проводная схема
Основная приведенная погрешность 0.25 или 0.5% ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...24 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха -40...+80 оС
Атмосферное давление рабочее 66...106.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 5 лет / 4 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0.18 кг / 0.3 кг
Штуцер для подключения давления М20х1.5 манометрической формы,
G1/2 манометрической формы, G1/4
Тип электрического соединителя EN175301-803 форма А (DIN 43650-A)
Габаритный размер (по высоте) не более 115 м
Перегрузочная способность не менее 200 % от ВПИ
Предельное даавление перегрузки не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.

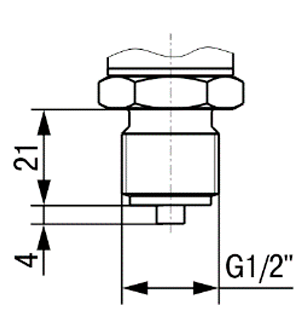

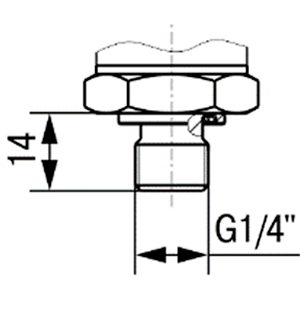

100i m2015 100i g12 100i g14

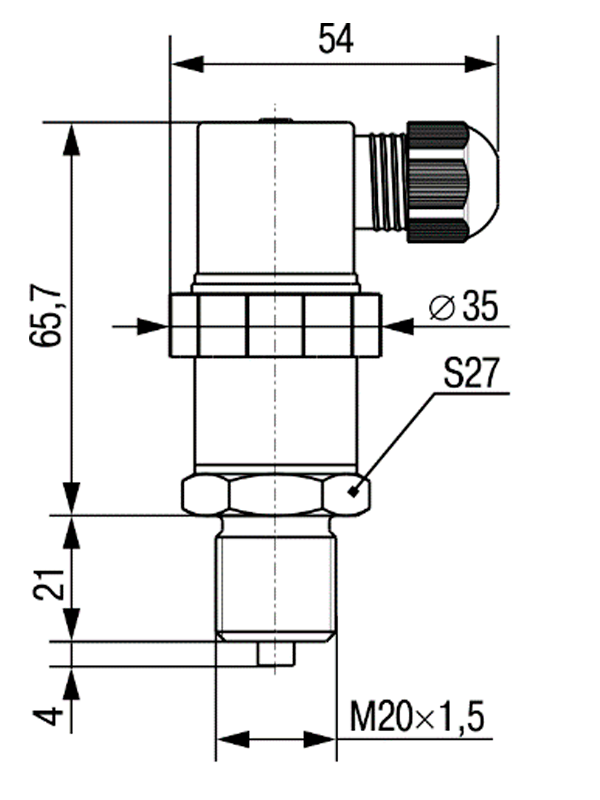

Щтуцер с резьбой М20х1.5 Щтуцер с резьбой G1/2 Штуцер с резьбой G1/4
