ПД100 модели 311/371 датчики давления для ЖКХ

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключени я и габаритные размеры

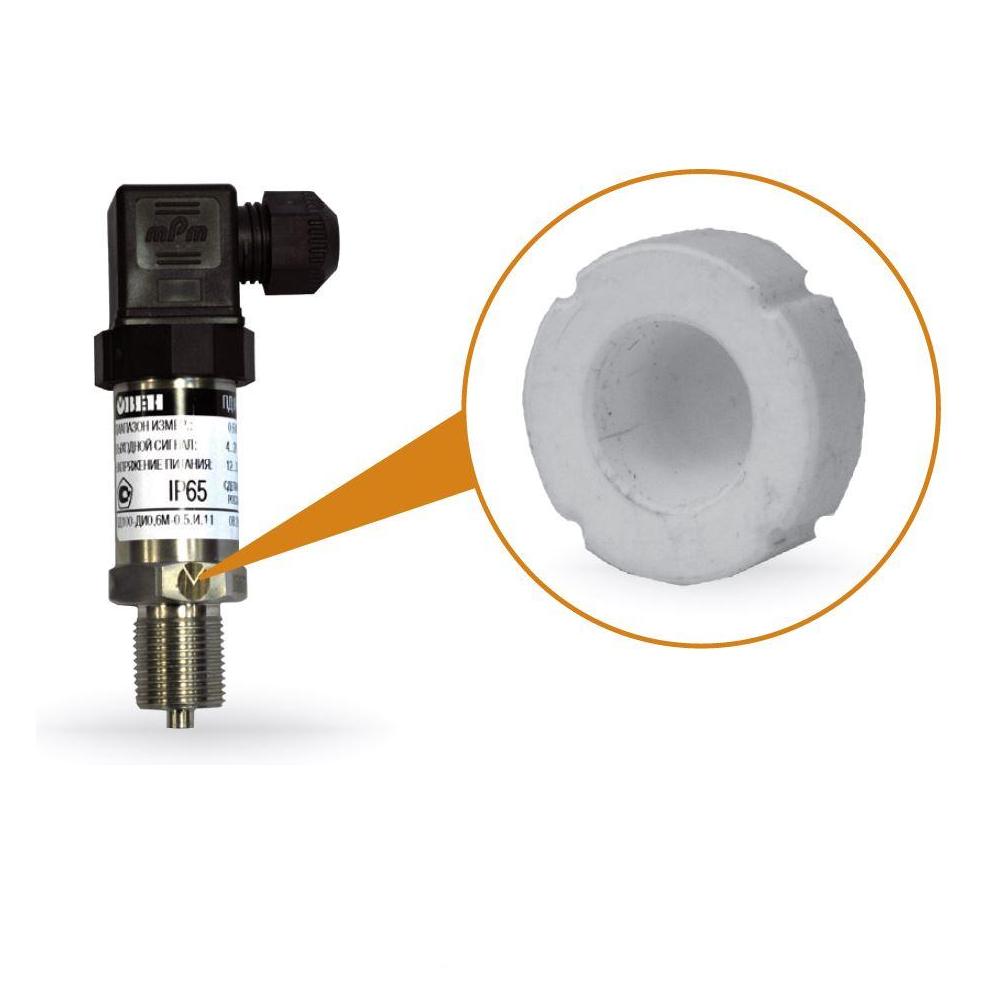

Датчики ОВЕН ПД100 модели 311, 371 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.

Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.

Основные характеристики преобразователя давления для ЖКХ

  • измерение избыточного давления нейтральных к керамике AL2О3 и нержавеющей стали AISI 304S сред (газы, пар, вода, слабоагрессивные жидкости).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 0,1 до 4,0 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • основная приведенная погрешность – 1,0 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

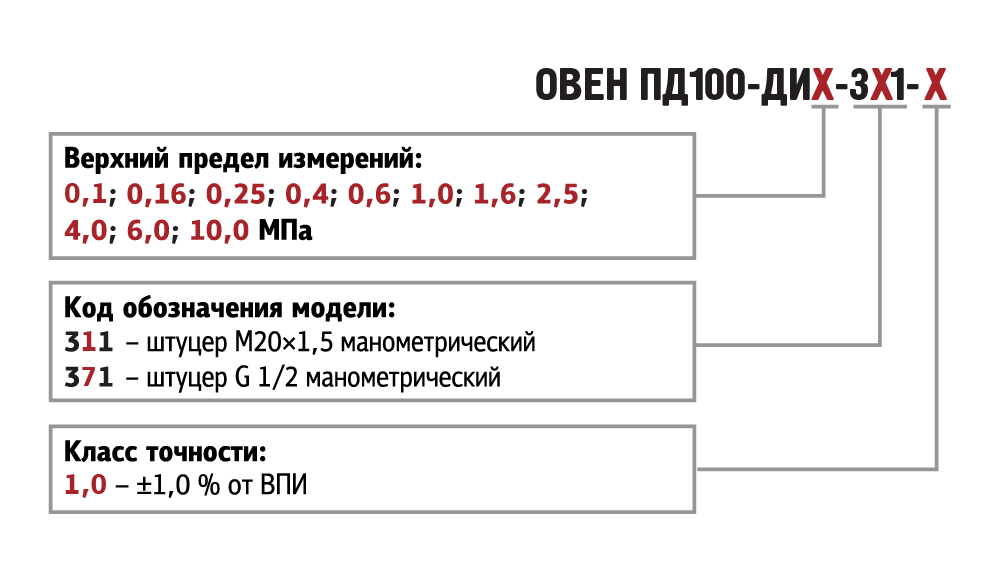

Обозначения при заказе

pd100 311 371

Внимание. Датчики с погрешностью 0,5% ВПИ временно не производятся.

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 1.0 % ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...36 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивостьк механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха -40...+80 оС
Атмосферное давление рабочее 66...106.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0.2 кг / 0.3 кг
Штуцер для подключения давления М20х1.5 манометрической формы,
G1/2 манометрической формы
Габаритный размер (по высоте) не более 115 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 250 % от ВПИ

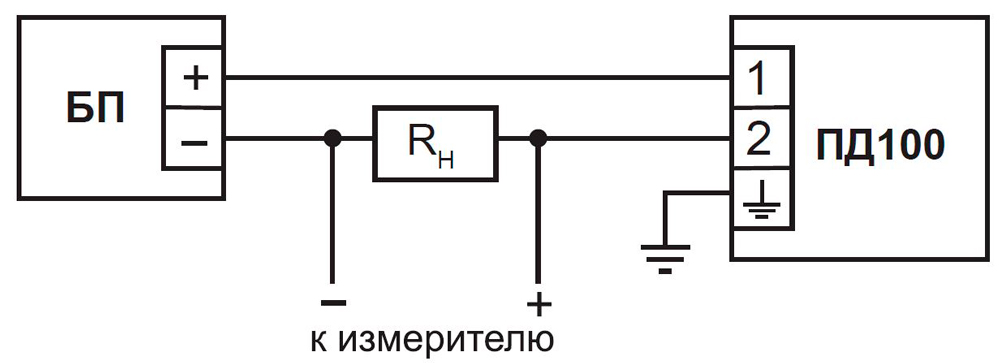

Схемы подключения

pd100 cxema podklyucheniya

Схема подключения ПД100

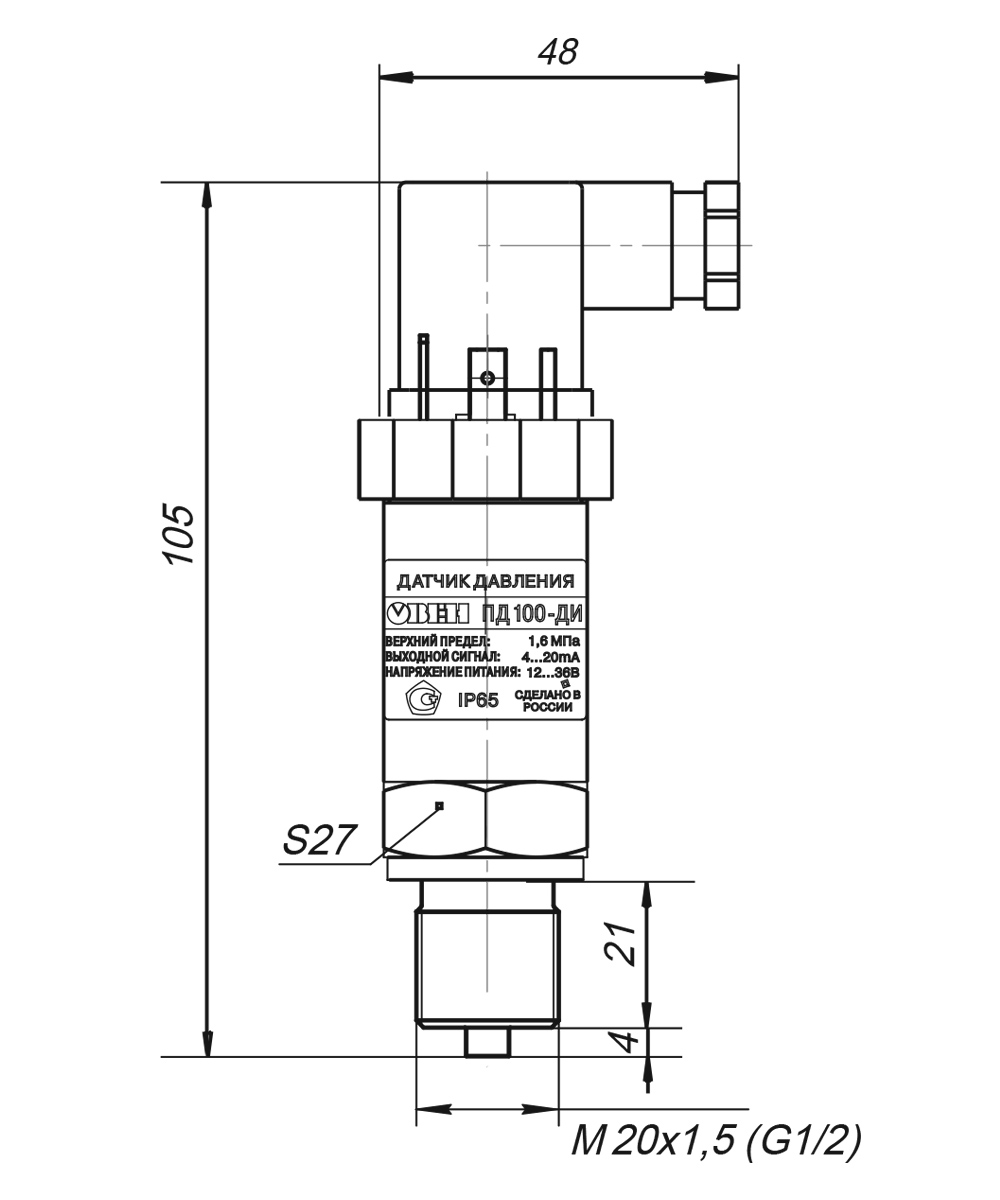

Габаритные размеры

pd100 311

Датчики давления ПД100. Габаритные размеры
