ПД100 модели 121/141 датчики давления для вязких, загрязнённых сред


Производитель: Овен
Цена
ОписаниеТехнические характеристикиСхемы подключения и габаритные размеры

Преобразователи для вязких, загрязнённых сред ПД100 модели 121, 141

Датчики ПД100 модели 121, 141 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА. Присоединение «открытый сенсор» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.

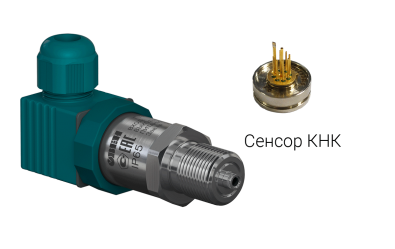

Датчики давления ПД100 модели 121, 141 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой G1/2 (модель 121) или М24х1,5 (модель 141). В датчиках устанавливается высокочувствительный сенсор.

Датчики ПД100 модели 121, 141 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: канализационные стоки, целлюлозные пульпы, пенообразователи, патоки и т.п.

Основные характеристики

  • Измеряемые давления:
    • избыточное (ДИ);
    • вакуумметрическое (ДВ);
    • избыточно-вакуумметрическое (ДИВ).
  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • Верхний предел измеряемого давления (ВПИ) – до 2,5 МПа.
  • Перегрузочная способность – не менее 200 % ВПИ.
  • Степень защиты корпуса и электроразъема преобразователя – IP65.
  • Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ Р 51522.

Отличительные особенности моделей 121 и 141

Наименование Значение
Модель 121 Модель 141
Минимальный / максимальный
верхний предел измерений
0.01 / 2.5 МПа 0.04 / 2.5 МПа
Тип присоединения "Торцевая мембрана" без уплатнения "Открытый сенсор" с уплотнением
Резьба штуцера G1/2 М24х1.5
Основная приведенная
погрешность
0.25 % ВПИ
0.5 % ВПИ
0.5 % ВПИ
1.0 % ВПИ

Обозначение при заказе 121

pd100 121

Обозначение при заказе 141

pd100 dv 141

pd100 di 141

pd100 div 141

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА, 2-проводная схема
Основная приведенная погрешность:
ПД100-121 0.25; 0.5 % ВПИ
ПД100-141 0.5; 1.0 % ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...36 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивость к механическим воздействиям группа исполнения v3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих темпеатур окружающего воздуха -40...+80 оС
Атмосферное давление рабочее 66...106.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Метощдика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0.2 кг / 0.3 кг
Штуцер для подключения:
ПД100-121 G1/2 "торцевая мембрана"
ПД100-141 М24х1.5 "открытый сенсор"
Тип электрического соеденителя EN175301-803 форма А
Габаритный размер (по высоте) не более 115 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 400 % от ВПИ

Схемы подключения

pd100 cxema podklyucheniya

Схема подключения ПД100

Габаритные размеры

pd100 141

Габаритные размеры ПД100 модели 141

pd100 121



Габаритные размеры ПД100 модели 121
