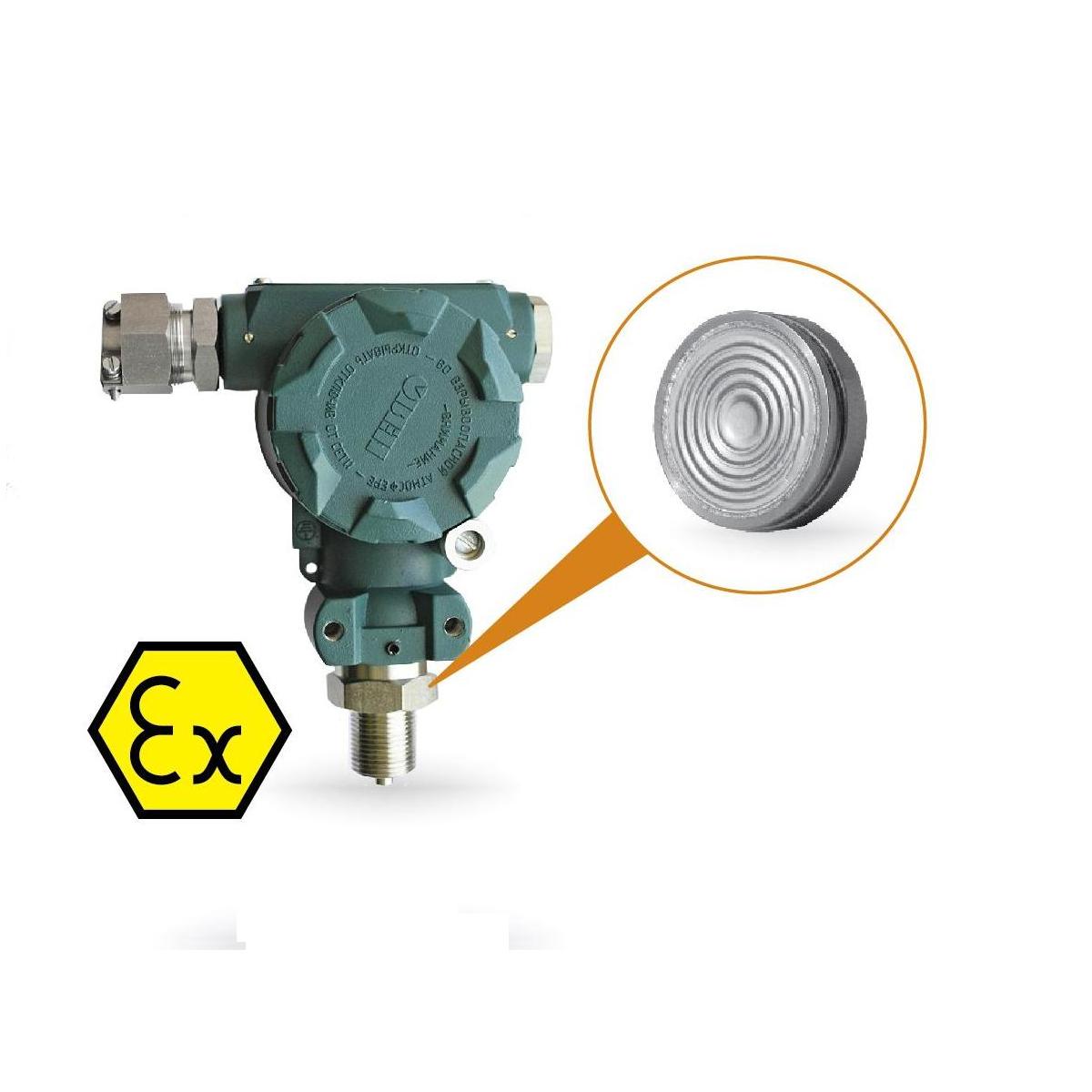

ПД100 модель 115-EXD датчик давления во взрывозащищенном исполнении


Производитель: Овен
Цена
ОписаниеТехнические характеристикаСхемы подключения и габаритные размеры

Датчики серии ПД100-ДИ/ДВ/ДИВ-115-0,25/0,5-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.

Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность – соответственно, точность преобразования.

Датчики ПД100-ДИ/ДИВ/ДВ-115-0,25/0,5-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности, требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы, нефтепромыслы, объекты транспортировки и переработки нефти, НПЗ, и т.п.

Основные характеристики

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • класс точности – 0,25; 0,5.
  • взрывозащита «взрывонепроницаемая оболочка» 1 EX D IIC T6 Gb.
  • степень защиты корпуса преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

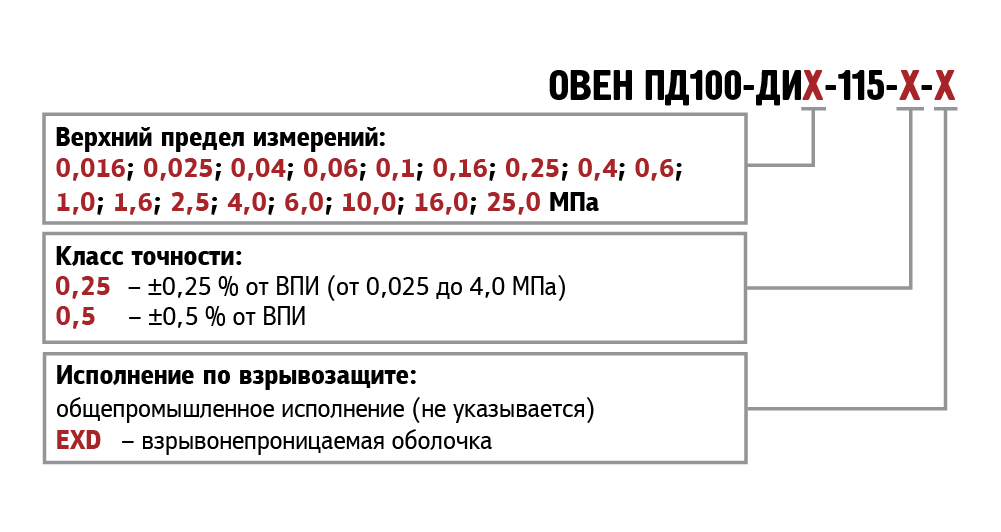

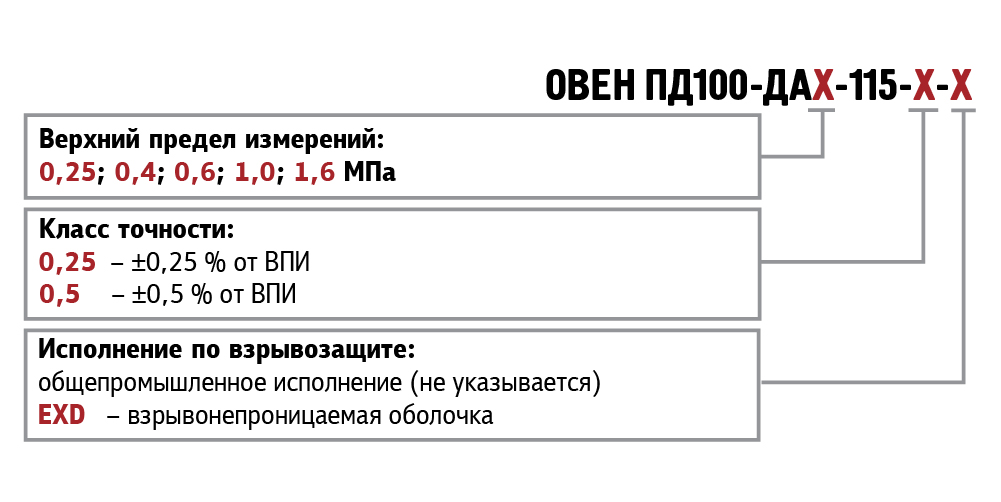

pd100 da 115 exd

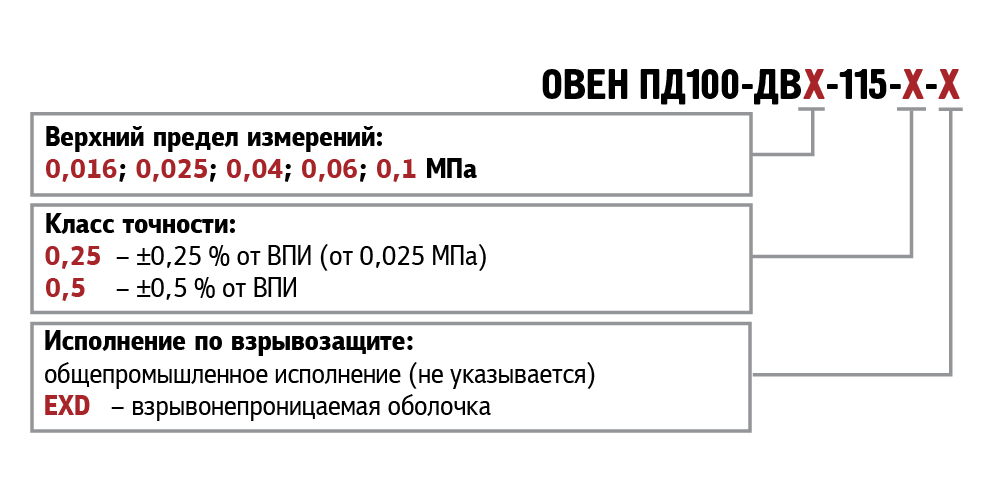

pd100 dv 115 exd

pd100 di 115 exd

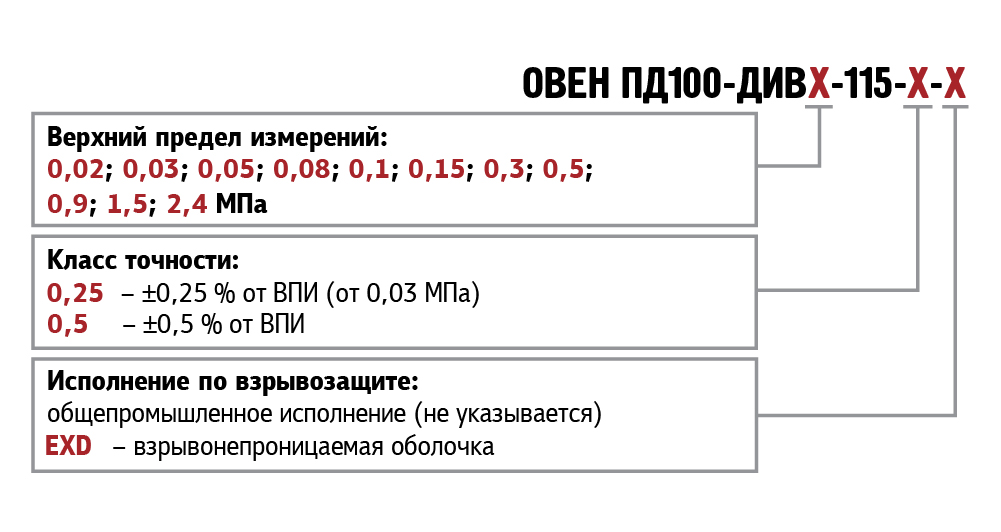

pd100 div 115 exd

Наименование Значение
Входной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Исполнение по взрывозащите "Взрывонепроницаемая оболочка" 1Exd IICT6Gb
Основная приведенная погрепшность 0.25; 0.5 % ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...36 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха -40...+80 оС
Атмосферное давление рабочее 66...106.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 1.0 кг / 1.5 кг
Штуцер для подключения давления М20х1.5 по ГОСТ 2405-88, черт.20
Тип электрического соединителя Кабельный ввод в полевой корпус
Габаритный размер не более 155х100 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 400 % от ВПИ

Схемы подключения

cxema podklyucheniya pd100 di

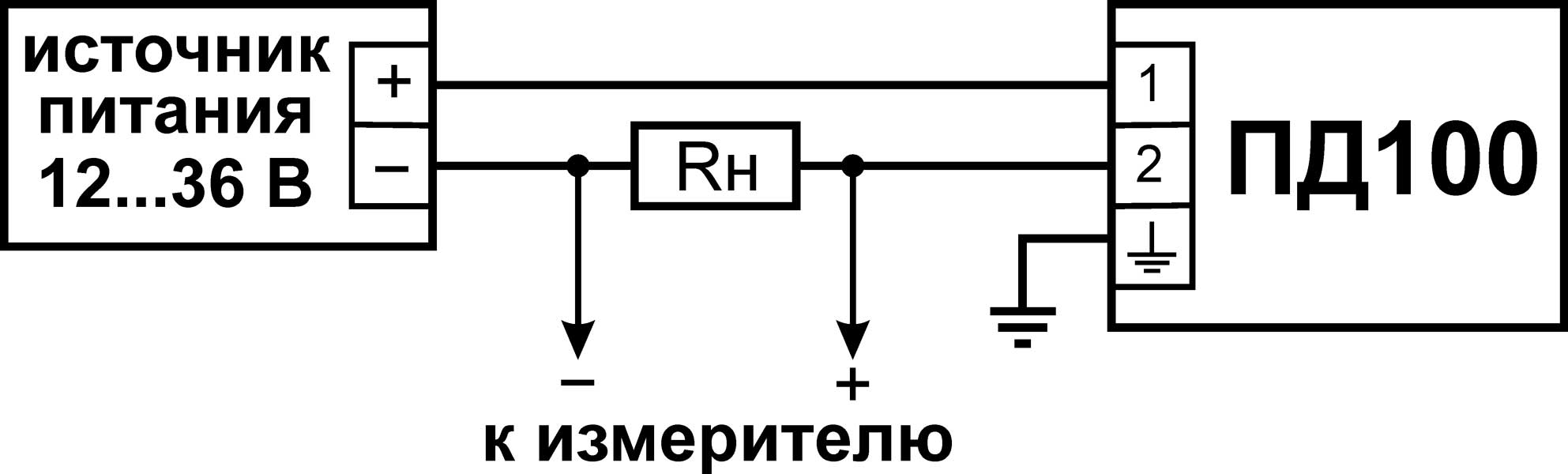

Схема подключения ПД100

Габаритные размеры

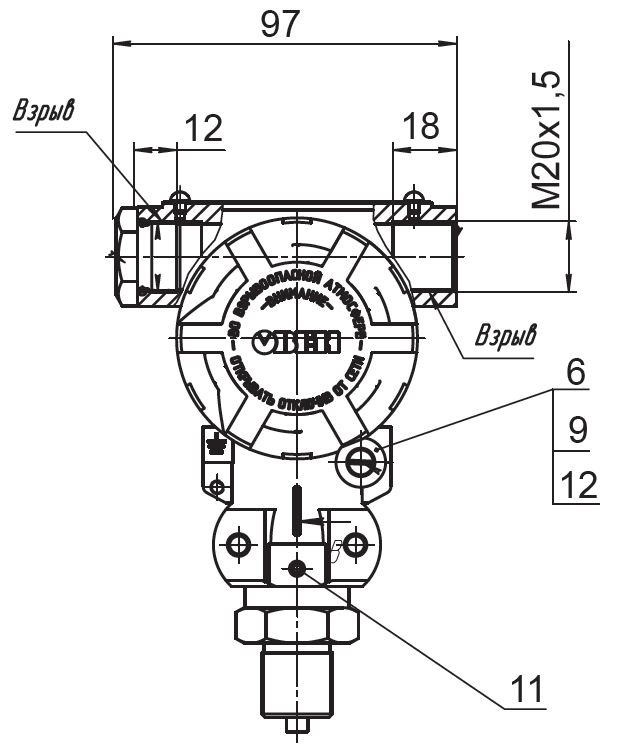

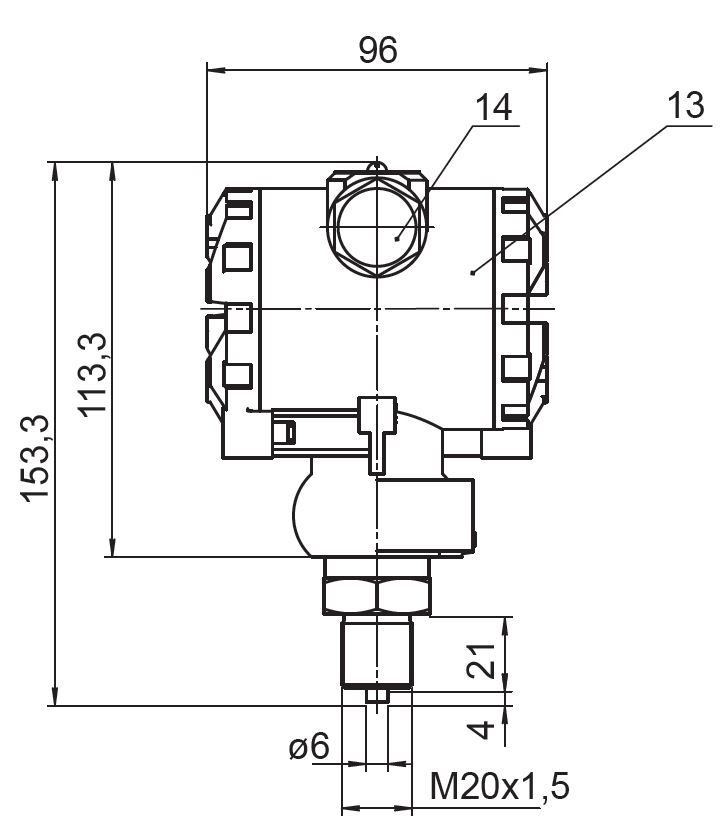

preobrazovatel davleniya oven pd100 115 gabaritnie razmeri preobrazovatel davleniya oven pd100 115 gabaritnie razmeri2
