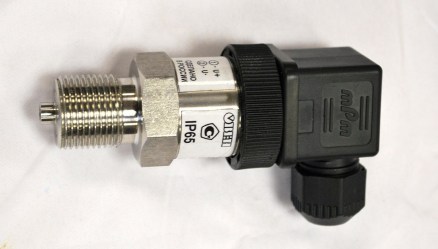

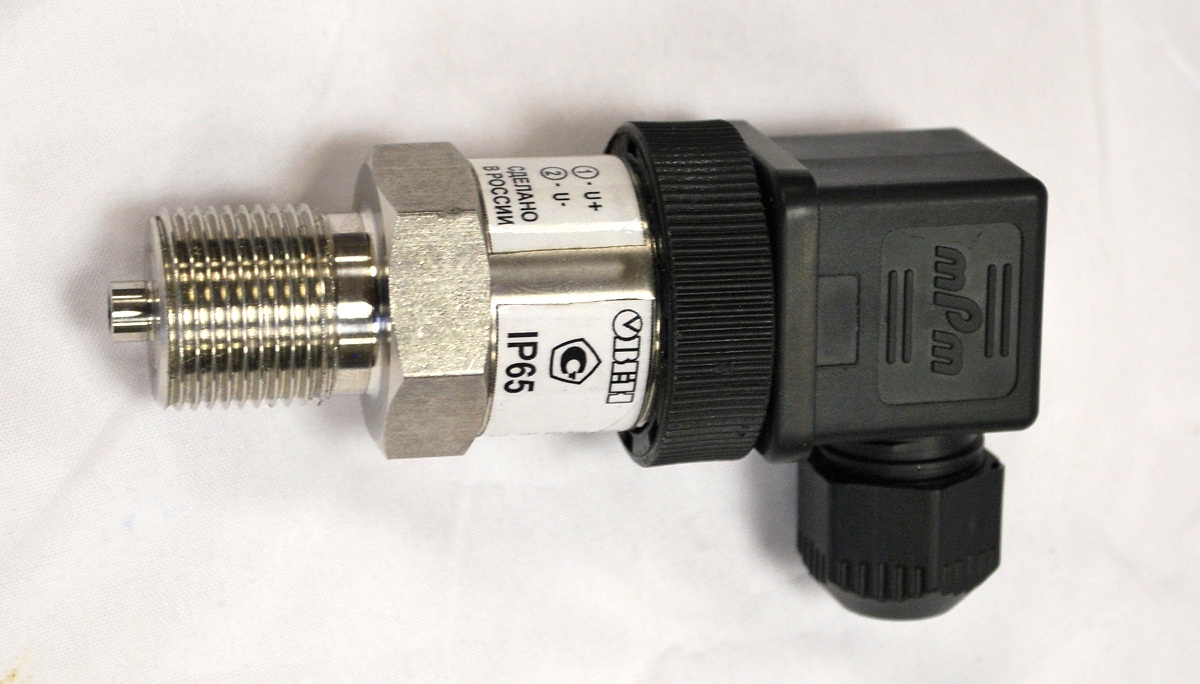

ПД100 модель 111-EXIA датчик давления во взрывозащищенном исполнении

Array
Производитель: Овен
ОписаниеТехнические характеристтикиСхемы подключения и габаритные размеры

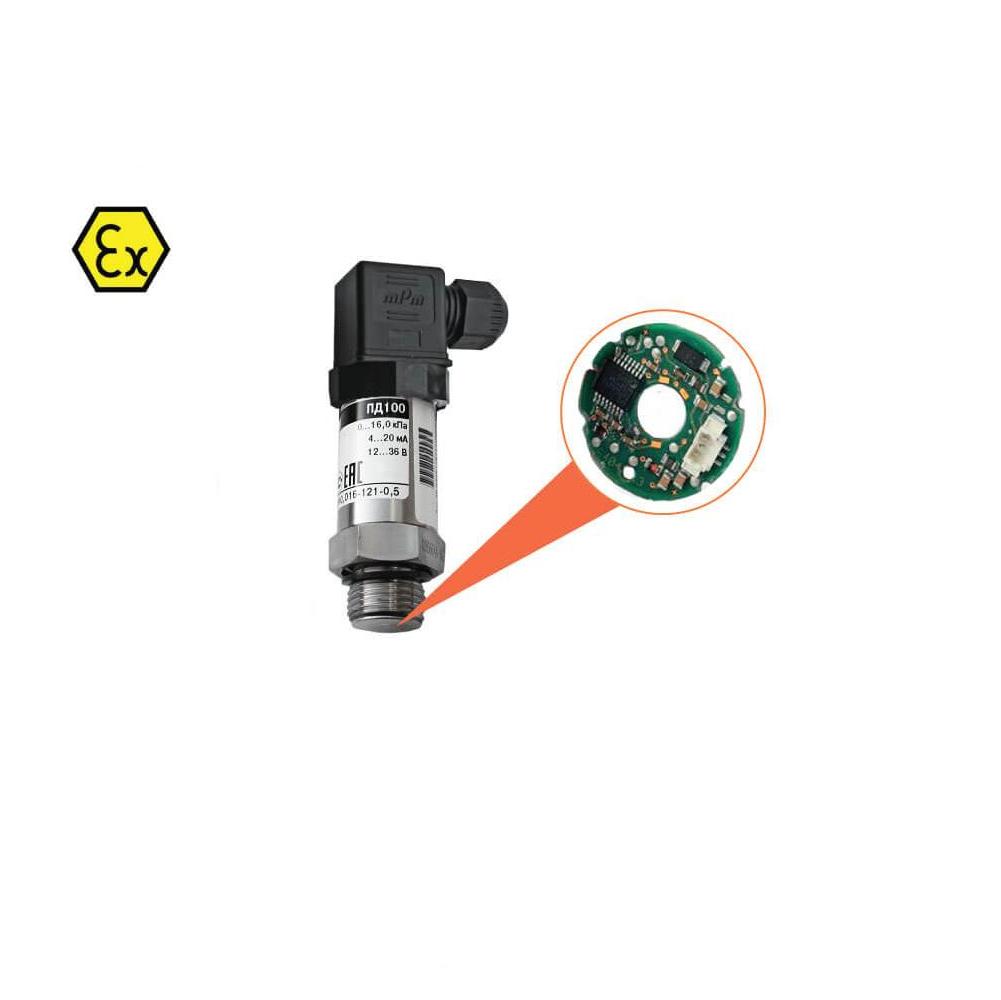

Датчики ОВЕН ПД100 модели 111-EXIA выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).

Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.

Основные характеристики преобразователя во взрывозащищенном исполнении

  • измерение избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
  • взрывозащита вид «искробезопасная цепь» 1ExiaIICT6Gb.
  • основная приведенная погрешность – 0,25; 0,5 % ВПИ.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 25 кПа до 4,0 (6,0*) МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

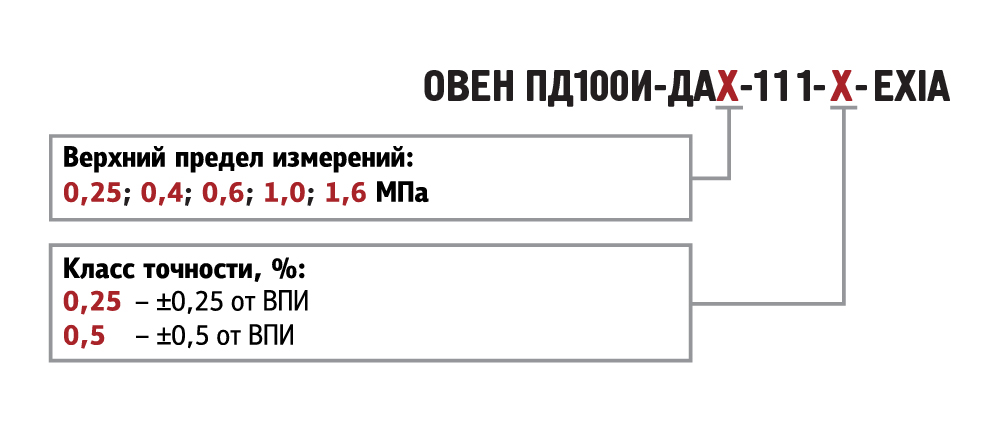

pd100i da 111 exia 2

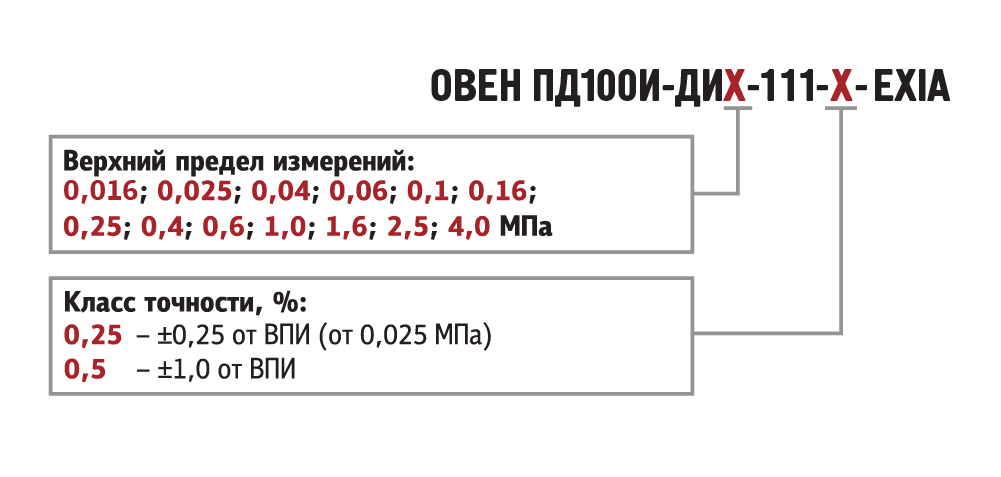

pd100i di 111 exia 1

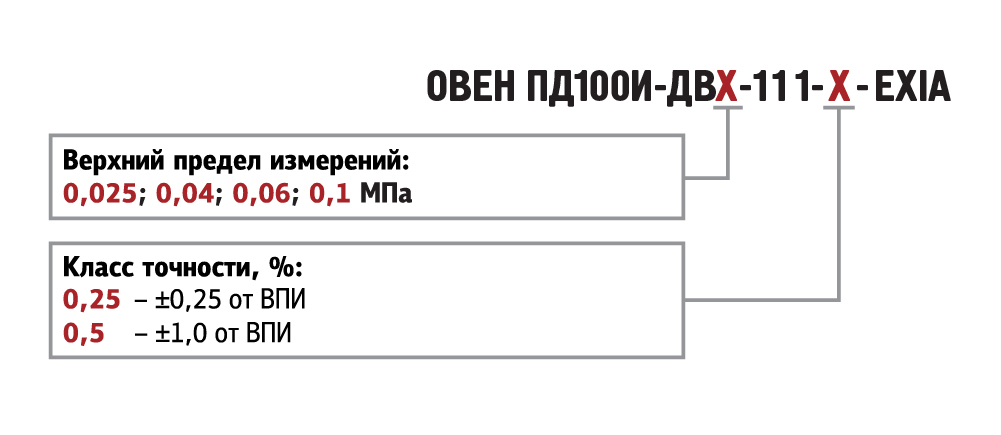

pd100i dv 111 exia 4

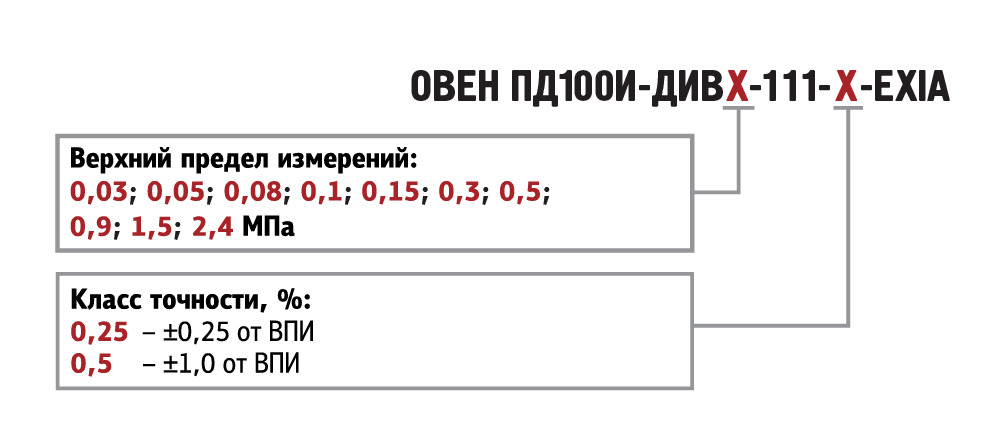

pd100i div 111 exia 3

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Исполнение по взрывозащите "Искробезопасная цепь" 1Exia IICT6Gb
Основная приведенная погрешность 0.25; 0.5 % ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...24 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатичческим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха -40...+80 оС
Атмосферное давление рабочее 66...106.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0.18 кг / 0.3 кг
Штуцер для подключения давления М20х1.5 по ГОСТ 2405-88, черт.20
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм
Погрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 400 % от ВПИ

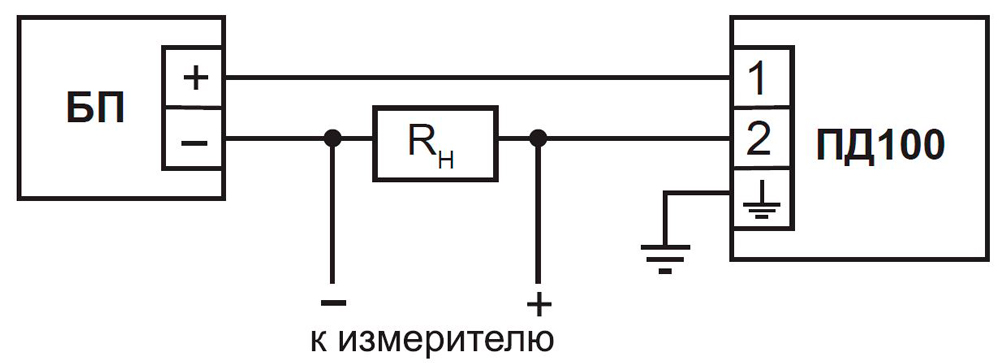

Схемы подключения

pd100 cxema podklyucheniya

Схема подключения ПД100

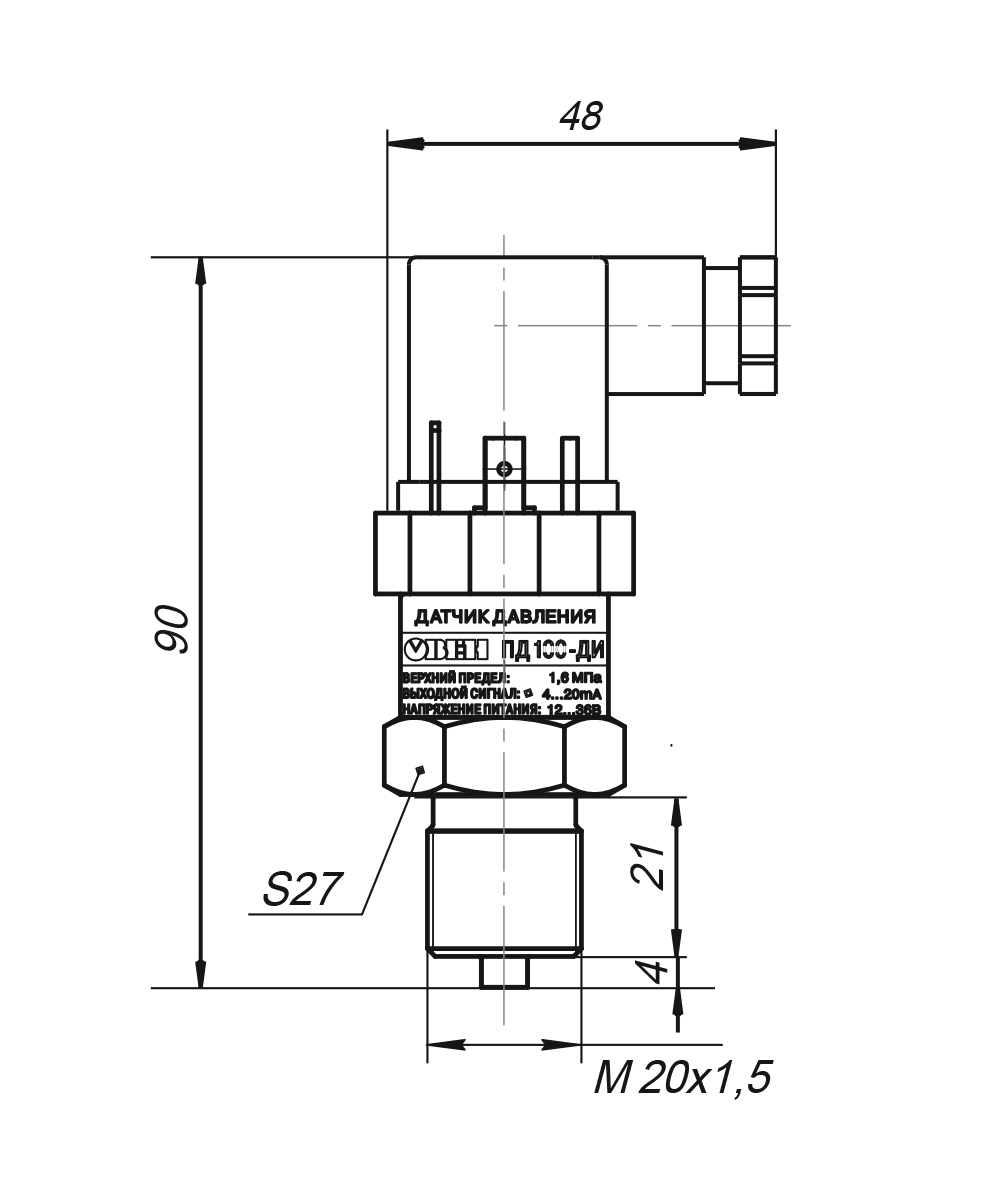

Габаритные размеры

pd100 111ex

Датчики давления ПД100. Габаритные размеры
